Лодка своими руками

Какую лодку будем строить мы

Мы остановимся на постройке фанерной каркасной плоскодонной лодки, ввиду того, что материалы, необходимые для постройки такого судна не являются дефицитом и легкодоступны. Кроме того, такая лодка обойдется нам достаточно дешево, что будет неоспоримым плюсом.

Плоскодонная лодка очень удобна в своей эксплуатации, ее плоское дно позволяет перемещаться даже на мелководье – начать свое плавание можно будет от самого берега и совершать его даже по маленьким лесным речкам. Еще плоское дно обеспечивает лодке надежную устойчивость на воде, а материал изготовления хорошую плавучесть.

Конструкция каркасной фанерной плоскодонной лодки:

Плоскодонная лодка имеет весьма простую конструкцию, чем и привлекает к себе людей, желающих собрать лодку своими руками.

В ее конструкцию входят:

• каркас, собранный из шпангоутов (поперечных ребер лодки) и килевой балки (продольный брус, идущий по центру и образующий киль – своеобразный позвоночник судна) – набор судна;
• обшивка (в нашем случае из фанеры).

В судостроении каждая деталь имеет свое определенное название, которое путать не рекомендуется. Познакомимся с несколькими из них – дабы не упасть в грязь лицом при обсуждении вашей готовой лодки с профессиональным судостроителем, которому вы, возможно, решите похвастаться своим успехом.

Лидеры голосования

ДжекБот 240
Длина, см: 240
Оценка читателей: 65.7
Всего голосов: 833

Фантазия
Длина, см: 420
Оценка читателей: 65.1
Всего голосов: 1,178

Лидер 500
Длина, см: 500
Оценка читателей: 64.9
Всего голосов: 1,032

ProfMarine PM 300
Длина, см: 300
Оценка читателей: 63.5
Всего голосов: 956

Волжанка 65
Длина, см: 650
Оценка читателей: 62.8
Всего голосов: 1,159

Spinningline 470 / SL 470
Длина, см: 478
Оценка читателей: 62.7
Всего голосов: 1,575

J.Silver 300
Длина, см: 300
Оценка читателей: 59.9
Всего голосов: 1,668

Catfish 310
Длина, см: 310
Оценка читателей: 59.7
Всего голосов: 1,139

Ultraskiff 360
Длина, см: 182
Оценка читателей: 59.5
Всего голосов: 1,091

Компакт 200
Длина, см: 200
Оценка читателей: 59.4
Всего голосов: 1,038

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

• перенос чертежа на шаблоны;
• вычерчивание шпангоутов, перенос на дерево;
• выкладка киля;
• установка форштевня;
• крепление шпангоутов;
• закрепление ахтерштевня или транцевой доски (для моторных лодок).
• обшивка днища фанерой;
• обшивка бортов;
• проклейка стыков листов, стрингеров;
• шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

• выкладка киля;
• установка штевней;
• разметка по килю мест установки шпангоутов;
• установка шпангоутов;
• соединение шпангоутов, штевней и транца бортовыми досками;
• проверка геометрии, окончательное закрепление деталей.
• Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

• каркас переворачивают вверх килем;
• наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
• места соединения киля, шпангоутов, стрингеров промазывают клеем;
• укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
• бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
• При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Установка мотора

Если принято решение оснастить самодельную лодку мотором, то при изготовлении транца следует учесть размеры двигателя. Он должен быть надежно закреплен, хотя многие владельцы лодок игнорируют это правило, что приводит к плачевным последствиям. Ненадежно закрепленный двигатель может упасть не только  в реку, но и в само судно, что очень опасно при вращающемся винте. Поэтому при креплении мотора следует использовать не только струбцины, которые обычно идут в комплекте, но и дополнительно прикрутить его к транцу болтами.

Мощность мотора должна соответствовать размеру и грузоподъемности лодки.

Основной процесс изготовления лодки своими руками можно посмотреть на видео:

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару… И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Изготовление лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

• изготавливаем макет;
• наносим разделительный слой;
• укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
• обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

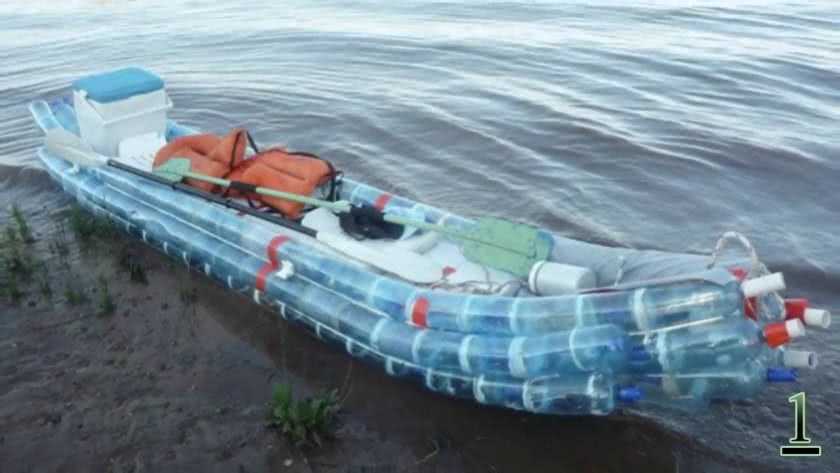

Лодка из пластиковых бутылок

Такая лодка не выдержит большой воды, а вот пруд — вполне. Как сделать:

1. Лодка должна быть жесткой — поэтому лучше использовать много двухлитровых бутылок с крепким пластиком. Дополнительно понадобиться скотч, ножницы, нож, лист фанеры, проволока.
2. Чтобы бутылки выдержали воду — нужно создать внутри вакуума давление. Делают обычным компрессом для накачки шин.
3. Этикетки и грязь нужно удалить.
4. Для маленькой лодки для одного человека понадобиться около 500 бутылок.

Первый способ — сделать два бревна из пластика. Далее бутылки закрепляются по дуге ко дну. Скрепляется это все хорошим клеем и скотчем для надежности. Ознакомиться можно с фото готовых изделий.

Второй способ — делается также два больших бревна, после чего они деформируются и скрепляются сразу на дне. Для этого понадобиться помощник. Самое главное, лист фанеры ставится в конце. Нельзя брать его за основу, так как протечка неизбежна.

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

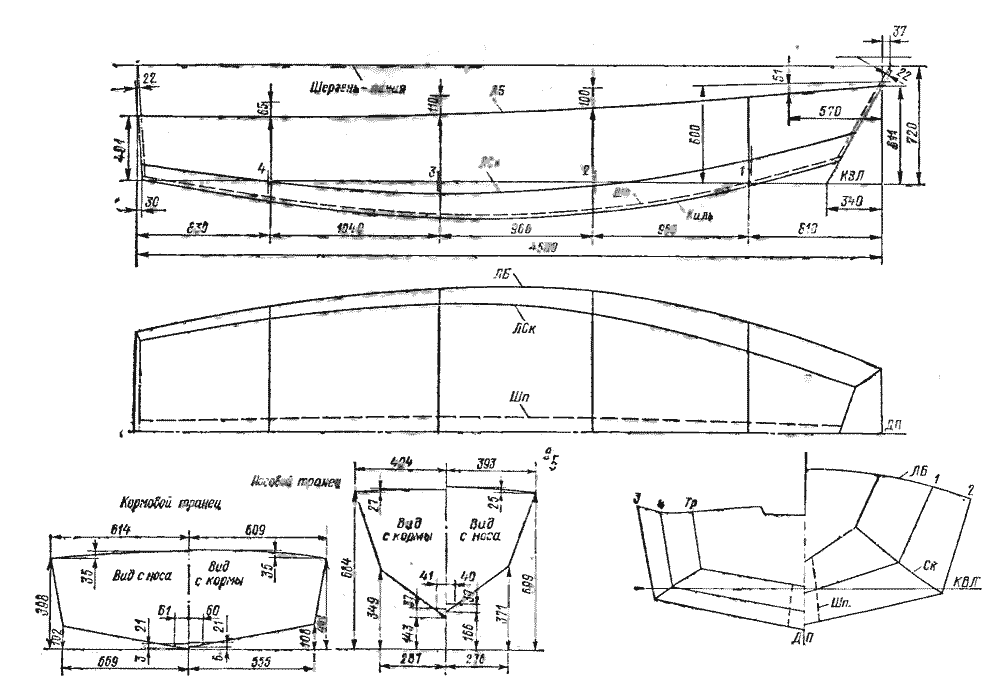

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

• Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
• Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
• Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

• После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
• Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

• Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
• Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Надувные лодки в Москве

Лодки пользовались популярностью во все времена, и спрос на них никогда не падает. Они устойчивы на воде и безопасны, а благодаря небольшой осадке их удобно использовать на мелководье. Лодку легко хранить, она не занимает много места в сложенном виде, а для транспортировки можно использовать обычный автомобиль. Вес ее намного меньше обычной, следовательно, нет необходимости в приобретении очень мощных моторов. Для отдыха на природе лодки просто незаменимы. Надувные лодки используют для рыбалки и охоты, водного туризма, сплавов по реке. Неоценимую роль играют надувные лодки в качестве запасных спасательных плавательных средств на крупных кораблях и яхтах, в качестве патрульных судов. Существуют разные виды надувных лодок: моторные и гребные, одноместные и двухместные лодки.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Классификация

С течением времени легкие лодки ПВХ усовершенствуются. Все новые внедрения и разработки производителя направлены на повышение функциональности, качества и надежности устройства при одновременном снижении его стоимости. Не обошли изменения стороной и весла. Постоянной доработке подвергалась форма весла, геометрия, а также материалы. Говоря о форме, необходимо понимать, что речь идет не о всем весле целиком, а о его лопасти. Уже в этом можно разглядеть некое разделение. Лопасть может быть плоской или вогнутой.

Представленная классификация не является единственной. Разделять устройства на отдельные типы можно по одному из параметров. Так как у весел таких параметров несколько, то и классификаций может быть несколько. Например, модели могут быть разборными или неразборными.

Разборные весла отличаются компактностью. Их удобно транспортировать, особенно в условиях ограниченности пространства. Неразборные весла хороши тем, что при отсутствии мест соединений износ механизма или резьбы исключается, следовательно, повышается долговечность конструкции.

Косвенным параметром считается наличие или отсутствие уключин в лодке. Уключина позволяет установить точку опоры на борту. Весла, приспособленные под уключины, делятся на три вида:

1. весла байдарочного типа, имеющие лопасти на веретене;
2. гребки, часто применяющиеся на одноместных лодках;
3. специальные весла для лодок с мотором.

Если лодка ПВХ оснащена мотором, то специальные весла на держателях играют роль вспомогательного элемента. Они используются при прохождении труднодоступных участков с препятствиями на малых скоростях. Пользоваться данными веслами любители вряд ли смогут, так как необходим определенный навык вождения судна.

Среднестатистический рыбак отдаст предпочтение классическому веслу байдарочного типа. Помимо прочности устройство должно обладать малой массой. Современные алюминиевые весла имеют пластиковые элементы для уменьшения массы. Геометрия весла рассчитывается, исходя из условий его эксплуатации. Учитывается особенность места крепления, способ крепления, а также назначение. В итоге, по длине весла можно поделить на две категории: длиной до 160 см и до 180 см.

В процессе выбора покупатель обязан соотнести длину весла с габаритами своего плавсредства, а также учесть планируемые расстояния, которые он будет преодолевать. Длинные весла представляют собой рычаг. Они имеют больший размах, зато обладают более высокой массой. Охотники и рыбаки большие расстояния преодолевают с помощью силы тяги мотора, а весла используют при движении по камышам. Исходя из этих соображений, можно определить приоритетные модели весел.

Сплавы алюминия для производства лодок и катеров

Судостроительный алюминий – это, прежде всего, сплавы на основе алюминия. Технически чистый металл можно встретить лишь в крупном судостроении в теплоизоляции, пищевых контейнерах и некоторых других элементах, не относящихся напрямую к корпусной части.

Сплавы для корпусов катеров на основе алюминия можно разделить на деформируемые и литейные. Современное корпусное судостроение использует в основном первый вид сплавов. Для придания сплаву необходимых характеристик, его легируют магнием (Мг), марганцем (Мц) или медью (дюралюминиевые сплавы маркируются литерой Д). Одним из наиболее популярных сплавов для производства лодок является сплав АМг5 с 5-процентным содержанием магния. Цифра после легирующего элемента указывает на процентное содержание этого металла в сплаве. Буква, стоящая после цифры определяет свойства металла: М — сплав после отжига (мягкий); Т — после закалки и естественного старения; А — плакированный ( нанесен чистый слой алюминия); Н — нагартованный; П — полунагартованный.

Отечественный ГОСТ допускает цифровую маркировку алюминиевых сплавов. Так АМц обозначается — 1400; АМг3 — 1530; АМг5 — 1550; АМг61 — 1561. Согласно международной классификации сплавов Амц соответствует номеру 3003, АМг1 – 5005, АМг3 – 5154, АМг4 – 5086, АМг4,5 – 5083. Последний сплав широко использовался в малом судостроении.

Возможные ошибки

Стоит обратить внимание на то, что при постройке судна рыбаки часто следуют типовым рекомендациям, не учитывая своего веса. Если он превышает 90 кг, обязательно нужно делать дополнительное усиление днища с помощью реек, иначе при ходьбе оно станет продавливаться вниз, а вода будет выпихивать его вверх. Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки

Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки.

Применение гвоздей при строительстве делает процесс проще и дешевле, но использование шурупов сохраняет более аккуратный вид судна. При этом шурупы обязательно следует смазать любым маслом. В противном случае в дальнейшем возникнут сложности с выкручиванием метиза. При крепеже реек обязательно для фиксации нужно использовать струбцины, иначе очень сложно их удержать. Чтобы избежать появления «пузырей» на судне, установка метизов должна происходить через небольшое расстояние или подряд. Избавить судно от кривизны при монтаже реек поможет поочередное забивание гвоздей на разных бортах. Многие экономят эпоксидную смолу при нанесении на поверхности для склейки. Этого делать ни в коем случае нельзя! Смола просто впитается в древесину, и склеивания не произойдет

Важно придерживаться расхода эпоксидной смолы в количестве 200 граммов на трехметровую полоску ткани. При сжатии деталей остатки смолы должны просачиваться наружу – это показатель того, что количество эпоксидки достаточное

Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки. Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина.

Если судно отлично ведет себя с двумя пассажирами, а с одним начинает дельфинировать, решить эту проблему можно следующим образом: из кусков винипласта стоит сделать пару гидрокрыльев и прикрепить их к антикавитационной плите мотора. Лодка станет быстрее набирать скорость, ее ход будет легче. Таким образом, изготовить своими руками лодку для рыбалки совсем несложно, но начинающим кораблестроителям все-таки лучше выбрать более простую конструкцию.

О том, как сделать лодку из фанеры своими руками, смотрите в следующем видео.

Процесс изготовления

1. За основу берутся чертежи резиновой лодки.
2. Из плотного картона вырезают лекала для элементов лодки.
3. На большом столе раскладывают ткань лицом вниз, кладут на неё лекала деталей и обводят их, причем делают припуск на швы 1 см.
4. Готовые детали лодки сначала наживляют капроновой нитью, а потом прострачивают на машинке.
5. Затем нарезают из ткани полосы шириной 50 мм и проклеивают ими сверху все швы.
6. Таким образом собирают носовую и кормовую часть, а также боковые баллоны.
7. После сборки всей конструкции устанавливают клапан для накачивания. Для него можно использовать небольшой отрезок резинового шланга или купить готовый заводского изготовления.
8. Затем переходят к изготовлению дна. Для этого накачивают уже сделанный баллон лодки. На полу расстилают ткань, кладут сверху баллон и обводят его.
9. Для дна надо сделать две выкройки. Их склеивают между собой и полученное двойное дно приклеивают к низу лодки.

Такая краткая инструкция дает общее понятие, как самому сделать лодку, а также определиться с материалами и объемами работ. Надеемся, что наши советы будут вам полезны, и вы без особых усилий сможете смастерить лодку самостоятельно.

Создание внутренней обшивки

Внутренняя обшивка считается защитным каркасом для главной, созданной из пенополистирола. Именно она позволяет обеспечить защиту материалу от воздействия отрицательных механических факторов, включая деформацию под давлением веса человека, который располагается внутри лодки. Для создания внутренней обшивки за основу берут фанеру. Для начала нужно определить площадь внутренней поверхности лодки. Для этого можно обшить всю площадь внутри лодки либо лишь пол и нижнюю часть бортов. После определения с замерами их переносят на фанеру, отдельными участками приклеивают ее к главной обшивке посредством эпоксидального клея

При этом важно смотреть за тем, чтобы фанера не сгибалась под весом человека и не деформировала пенополистирол

Заключение

Несколько простых способов помогут узнать, как сделать лодку своими руками из различных материалов. Даже если попытка будет не удачной, опыт изготовления судна самостоятельно точно запомниться.

Но если всё-таки шлюпка получиться хорошей, то она непременно пригодиться как для прогулок с семьей по речке, так и для рыбалки. Поэтому не упускайте возможности попробовать сделать шлюпку своими руками.

Рыболовам и другим людям, которым необходимо отправляться на свой промысел по воде, приходится задумываться о надежности используемых для таких поездок суден.

Один из наиболее трудоемких этапов создания такой лодки — изготовление матрицы для нее; подойти к подобному процессу следует с максимальной тщательностью, ведь от качества работы над ним зависит крепость, надежность и долговечность плавсредства

Для матрицы потребуется достаточно плотная двухслойная фанера (порядка 1,2 см в толщину) — это необходимо для обеспечения жесткости будущего изделия и особенно важно для бортов. Сначала надо изготовить по выбранному чертежу каркас (он не должен быть маленьким — технология требует крупных размеров лодки), а затем начать прикреплять на него шпангоуты — ребра корпуса судна, — киль и другие детали

Если у человека не имеется опыта в судостроении, ему предварительно не помешает получше изучить принцип создания обычной лодки или доверить именно этот этап кому-то более умелому.

На изготовление фанерной матрицы уйдет не один день, а то и больше недели, и по завершении процесса следует подвергнуть данную конструкцию тщательной шлифовке и зачистке — лучше это делать при помощи наждачной бумаги. Однако подготовка каркаса на этом не завершается, ведь впереди — наиболее емкий по времени этап создания стекловолоконной лодки — выравнивание внутренних элементов матрицы. Данный процесс, для осуществления которого следует использовать полиэфирную шпатлевку, подходящую для транспортных средств, крайне необходим для обеспечения устойчивости и ровности бортов плавсредства. Потому подойти к выполнению такой задачи нужно с максимальной тщательностью и дотошностью, ведь малейший изъян, не замеченный на данном этапе, может привести к серьезным нарушениям плавучести лодки.

Дабы легче было обнаружить все неровности — в том числе самые мелкие — и прочие дефекты, не помешает сделать по всей матрице симметричную разметку, а затем при помощи шпатлевки устранить подобные недостатки. Такую работу следует выполнять с использованием элементарных защитных средств: перчаток, респиратора, специальных очков, — ведь даже пыль, выделяемая при зачистке шпаклевки, способна нанести серьезный урон здоровью человека. Когда все дефекты будут устранены, и нанесенный по ходу подобной операции материал основательно подсохнет, надо приступить непосредственно к накладыванию стекловолокна

Для обеспечения прочности конструкции его потребуется порядка 5-6 слоев, причем при их нанесении важно будет проследить, чтобы между ними не оставалось пузырьков воздуха

Однако для удобства извлечения лодки из матрицы перед накладыванием стеклопластиковых слоев не помешает промазать форму четырьмя слоями специального разделительного воска, а когда он подсохнет — нанести слой гелькоута. Укладывать внутрь конструкции стекловолокно надо тщательно, следя, чтобы они прилегали к форме и друг к другу максимально плотно, без зазоров. Впрочем, ничего особенно сложного именно в этом этапе работы, по свидетельству опытных «лодкостроителей», нет, тут главное — проявить старательность и дотошность. Наносить стеклопластик на форму следует тонкими слоями, каждый из которых непременно промазывать — для склейки и герметичности — эпоксидной смолой, каждый раз дожидаясь подсыхания предыдущего слоя.

Последний, наружный, слой, дабы он получился красивее, лучше будет изготовить из особого «верхнего» стеклопластика — он придаст плавсредству более презентабельный вид. Если в изделии предусмотрены сиденья и прочие дополнительные элементы, для них надо создать отдельную матрицу, изготовить их по такой форме и вставить в нужные места на корпусе. Когда стеклопластик хорошенько подсохнет, лодку следует аккуратно выдавить из формы (для этого можно воспользоваться ниппелями), а затем прошпатлевать и покрасить; при желании, возможно приделать к готовому изделию мотор.

Похожие записи:

Циркулярная пила своими руками Бур по бетону для перфоратора: виды и особенности Смягчители и умягчители воды. нужны ли они в коттедже? Ремонт кухни в «хрущевке» Плита osb толщина для сарая Парящий потолок из гипсокартона с подсветкой: варианты дизайна (9 фото)
