Выбираем арматурные ножницы

Ручной болторез: возможности инструмента специального назначения

Болторез является специализированным инструментом, который предназначен для перекусывания арматуры и других металлических изделий. По принципу работы он схож с кусачками или ножницами, однако обладает усиленной конструкцией. Инструмент широко используется в строительстве, промышленности, быту и спасательных операциях, что определяет выбор типа изделия.

Описание и сфера применения

Планетарные передачи: что это такое, виды, устройство

Задачей любого болтореза является перекусывание вытянутых металлических предметов. Их форма большого значения не имеет: аппарат удачно справляется как с круглым, так и квадратным сечением заготовок. Этим обусловлена конструкция болтореза: в нём всегда будут две части, между которыми создаётся давление. Части могут приводиться в движение различным образом — вручную, посредством гидравлического цилиндра или силой электрического тока.

Применяется этот агрегат в различных сферах:

  • В строительстве. Наиболее частая задача — резка арматуры, которая в больших количествах идёт на бетонные конструкции.
  • В спасательном деле. Хороший болторез составляет неотъемлемую часть инвентаря команды пожарников и службы МЧС. С его помощью осуществляется демонтаж конструкций, которые мешают спасению людей, преодоление преград в виде замков, цепочек и петель (Как тут не вспомнить Леона в исполнении Жана Рено из одноимённого фильма, хотя пожарником он не был).
  • В различных СТО и ремонтных мастерских, где с помощью усиленных ножниц производят демонтаж вышедших из строя запчастей.
  • В быту, на даче. Начиная от применения в мастерской и заканчивая перекусыванием заржавевшего замка бабушкиного чулана.
  • Промышленность. Больший и мощные болторезы в качестве стационарного оборудования размещены во многих цехах и металлобазах, где ими орудуют при производстве и раскрое заготовок.

Плюсы и минусы ручного болтореза

В первую очередь к преимуществам этого инструмента можно отнести мобильность и то, что для его работы не нужно ничего, кроме физической силы человека. С другой стороны, если человек недостаточно физически подготовлен или болторез просто велик для него по размерам, то проделать эту работу будет проблематично.

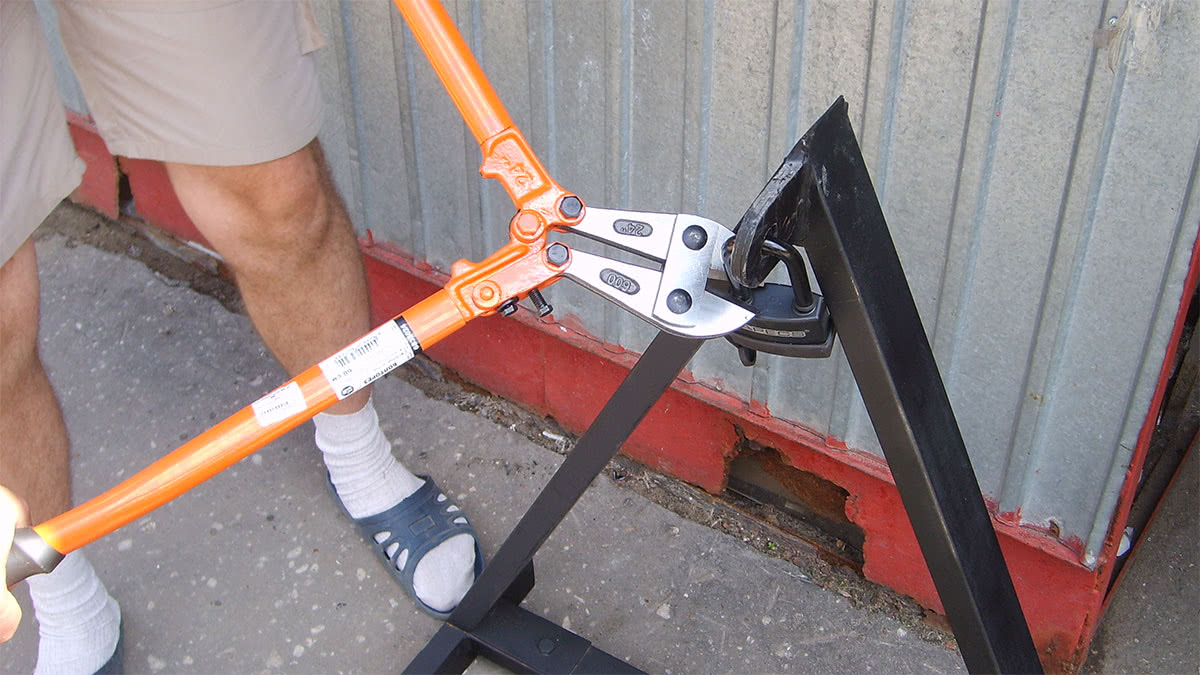

Некоторые умельцы умудряются работать следующим образом. Фиксируют одну рукоять болтореза, а на другую давят массой своего тела. Только фиксация в таких случаях должна быть очень надежной, иначе недалеко и до травмы.

Особенности и назначение

Арматурные ножницы являются инструментами ручного вида, которые работают за счет применения физической силы человека. Они очень похожи на увеличенные кусачки для металлической проволоки удлиненными прямыми рукоятками. Длина рукояти может доходить до 400-500 миллиметров.

Чем будет больше длина ручки, тем больше усилий дают ножницы. Режущую часть инструмента чаще всего называют кромкой либо губками. Как правило, одна режущая часть слегка затуплена, а вторая – заострена.

Такие приспособления выполняются из железной основы. Но рукоятки, как правило, делают из высококачественной пластмассы. Эти ножницы довольно широко применяются в промышленности, разнообразных строительных работах. Часто именно при помощи этих инструментов проводятся спасательные операции, при которых необходимо выполнить очистку и разблокировку.

Механические или ручные ножницы нередко используется и в бытовых условиях для выполнения небольшого объема работ, потому что они имеют ограниченную производительность, что обуславливается физическими возможностями пользователя, который приводит в движение рычажный элемент.

Виды

Что такое напалм? состав и применение напалма

Наиболее часто используются следующие модификации болторезов.

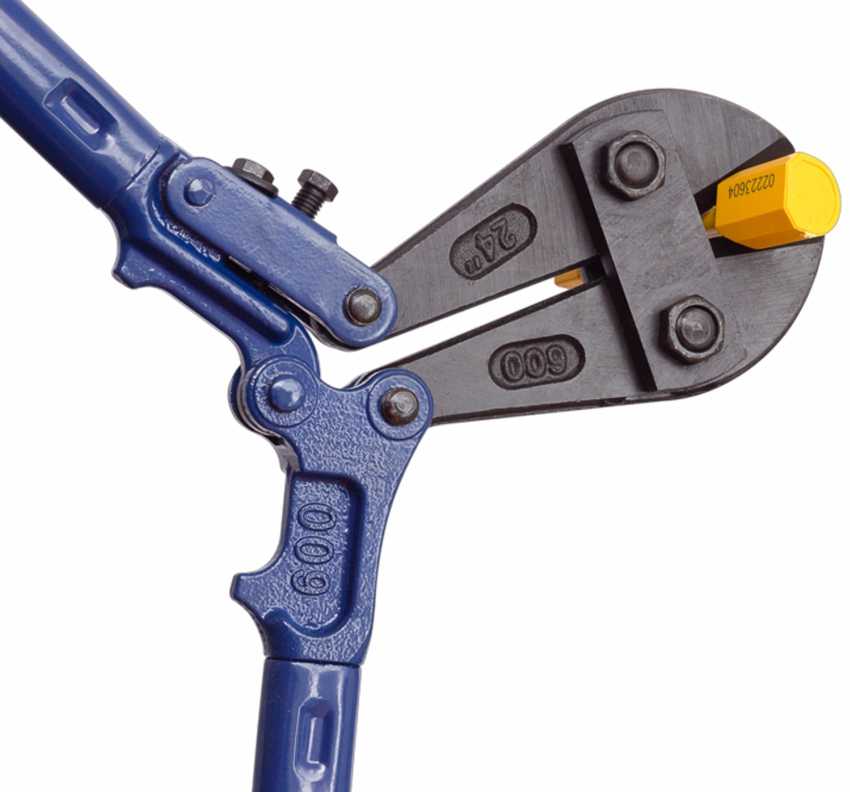

Ручной (механизированный) болторез, который представляет собой ножницы с рычажным приводом. Устройство позволяет объединить в конструкции два рычажных механизма (рис. 1, 2): головка кусачек с режущими кромками, соединенными шарнирным соединением с перекладиной, и ручки-плечи большой длины, соединенные окончаниями.

Из-за разницы плеч создается хороший показатель передаточного числа. При таком устройстве механизма усилие передаётся от ручек на режущую головку-кусачки, что определяет малый ход, но придает весомый передаточный момент на разрезаемый предмет.

Ручки этого инструмента изготовлены из стали и обычно защищены резиновыми накладками. Кусачки изготавливаются из стали, закалённой токами высокой частоты. Кромка режущих губок симметрично заточена под острым углом, так что правильнее назвать данный инструмент кусачками, нежели ножницами по арматуре.

Режущая кромка (губки) может быть двух типов:

  • угловые, в которых ось головки распределена под относительным углом от оси ручек;
  • прямые, в которых ось головки совпадает с осью ручек.

Характеристики ручных болторезов определяются двумя показателями:

  • длинной ручек;
  • максимально допустимым сечением прута, который «берет» данный инструмент.

Длина ручек ручного болтореза может составлять от 200 до 1115 мм. В случае если длина ручек лежит до 200 мм, данный инструмент относят к категории карманных инструментов. Болторез длиной больше 350 мм относят к большим и делят по шкале дюймов. Так, подобный инструмент может иметь длину 14/18/24/30/36/42 дюйма.

При этом вид болтореза с общей длиной от 18 до 30 дюймов (600 мм, 750 мм, 900 мм), имеющий головку кусачек из легированной стали и специальное защитное покрытие для работы с породистыми видами стали, принято называть усиленным.

Ручной болторез с гидравлическим приводом (рис. 3) основан на действии того же рычажного принципа, что и механический, однако основное усилие при работе с ним нацелено на накачку гидравлического цилиндра, которым оснащен данный инструмент. После приведения в движение поршня цилиндра внутри него создается давление, которое приводит в движение поршень резака. Передаточное число, в отличие от обычного ручного болтореза с двухрычажным механизмом, в этом случае гораздо выше, в связи с чем данный вид болтореза не нуждается в длинных ручках-плечах.

Заточка нижней части головки кусачек выполнена по тому же принципу, что и на ножницах, т. е. подвижная часть головки заточена с одной стороны, а неподвижная выполнена в виде острогранной пластины. Расположение губок кусачек лежит в разных проекционных плоскостях, поэтому и работает гидравлический болторез, как ножницы, перерезая прут.

Гидравлические ножницы с подачей давления на поршень цилиндра ручным способом по праву могут называться усиленными, так как за счет гидравлики прилагаемые усилия уменьшатся до минимума. Дополнительное преимущество конструкции – относительно небольшой вес. Передача усилия производится посредством ручки инструмента, к которой прикреплен отвод поршня, расположенного внутри цилиндра. Ручной гидравлический болторез имеет заметное превосходство перед обычным двухрычажным, однако проигрывает в производительности инструменту, снабженному маслонасосом.

Для работы гидравлического болтреза с насосной станцией необходима дополнительная подача масла из насоса. Такой вид ножниц подключают к насосной станции при помощи шланга высокого давления. Особенностью комплектации гидравлического болтореза входят сменные головки кусачек разного типа, что делает данный инструмент универсальным. Принцип действия однотипен с работой ручного гидравлического болтореза, однако, основное усилие на перекусываемый материал создает давление, возникающее при накачке цилиндра с подачей масла из маслонасоса либо насосной станции.

Электрогидравлический болторез – максимально усовершенствованный вариант ножниц для резки металлической арматуры. В болторез этого типа встроен электрический маслонасос, который через шланг высоко давления осуществляет подачу масла в цилиндр. Для работы этим видом болтореза требуется электрическая сеть, хотя существует модификация для работы в местах, не оснащенных электропроводкой, которая снабжена аккумулятором. Электрогидравлический болторез так же, как и его более скромный собрат, снабжен сменными насадками для работы в различных условиях.

1 Особенности, назначение и конструкция

Задачи по резке арматуры, болтов или проволоки на стройке появляются постоянно (наравне с гибкой, для которой тоже используется специальный гибочный станок). Это очевидно, ведь работа многих рабочих, особенно монолитчиков, только и сводится к сборке каркасов для будущих железобетонных конструкций.

Сама сборка каркаса начинается с подбора стержней арматуры нужной длины и толщины. Арматуру привозят с завода с учетом определенного сортамента, следовательно, длина у нее практически одинаковая. Как правило, средняя длина стрежня – 3 метра. Для каркаса же нужны стержни длиной от 1,5 до 2,5 метра.

Вот и получается, что резкой надо заниматься основательно, готовя огромное количество материала для дальнейшей обработки.

Без наличия специального инструмента строители обращаются к болгаркам. Эти всемирно известные компактные электропилы неплохо справляются с поставленной задачей, однако делают это не так эффективно, как хотелось бы.

Болгарка дольше режет металл, с ней нужно попотеть, есть шанс повреждения торца арматуры, что только добавляет лишней работы. Также на болгарках быстро истираются диски, да и подключать их нужно к стабильному потоку электричества, в то время как ручные или гидравлические ножницы для резки арматуры прекрасно справляются и самостоятельно.

Применяются арматурные ножницы или болторезы (второе их популярное название, так как они хорошо режут болты и другую соединительную арматуру) очень широко. Они нужны на каждой стройке и даже производстве, где арматура используется как базовый строительный материал.

1.1 Конструкция

Рассмотрим базовую конструкцию, по которой болторезы или кусачки для арматуры производят.

Почти все ручные модели в этом плане мало чем друг от друга отличаются. Принцип действия у них всегда одинаков.

Кусачками для арматуры их называют не просто так. Все дело в способе резки стержней.

Ручные кусачки для арматуры, вблизи

Ручные инструменты работают за счет человеческой силы. Они очень похожи на увеличенные кусачки для проволоки, с удлиненными прямыми ручками. Длина ручек может доходить до 500 мм.

Чем длиннее ручки, тем больше усилий развивают кусачки. Ведь длина рабочего плеча инструмента напрямую влияет на возможно передачи человеческих усилий. В месте соединения ручек образован своего рода узел передачи усилий. Большинство кусачек двухступенчатые.

Сам режущий элемент в них называют кромкой или губками ножниц. Если вы хоть раз видели ручные или гидравлические малогабаритные кусачки, то в губках узнаете ту же деталь, только увеличенную раз в 10.

Как правило, одна губа кусачек слегка затуплена, а вторая острая. К тому же, ее можно снимать и менять на другую, например, если нам нужны именно болторезы, а не кусачки для арматуры.

Вся конструктивная схема инструмента очень проста и выполнена полностью из железа. Ручки отделаны пластиком или резиной для удобства.

Действуют ножницы по стандартному механизму. Сначала идет фиксация инструмента на стержне, затем сжатие, при необходимости попеременное.

Как выбрать?

Перед тем как отправиться в магазин за такими ножницами, стоит обратить внимание на несколько наиболее важных нюансов их выбора. Так, предварительно определитесь, какой именно тип вам нужен

Для периодического домашнего использования чаще всего берут простые ручные модели.

Если же вам нужны более мощные приспособления для профессиональной работы, то тогда предпочтение стоит отдать гидравлическим либо электрическим разновидностям ножниц для арматуры.

Придя в магазин, необходимо будет внимательно изучить все технические характеристики подобранных моделей. Посмотрите на величину предельной силы разреза, предельную режущую величину. Важную роль при выборе играют и габариты, масса оборудования.

Внимательно просмотрите поверхность режущей части данных арматурных изделий. Оптимальным вариантом могут стать модели, сделанные из обработанной нержавеющей стали. Они справятся со многим металлическими деталями.

Лучше всего приобретать образцы с режущей частью съемного типа. В случае необходимости ее можно будет легко самостоятельно поменять. Это обеспечивает максимальную долговечность и функциональность оборудования.

Учитывайте также и тип рукоятки. Трубчатые изделия чаще всего обладают относительно маленьким сроком службы, потому что они довольно быстро начинают сгибаться.

Обращайте внимание и на стоимость приспособлений. На сегодняшний день в магазинах представлен широкий ассортимент таких ножниц в разных ценовых категориях

Виды

Существуют три основных вида арматурных ножниц:

  • Ручные. Это самый простой вариант инструмента, который нередко используется в домашних условиях. Однако для него нужно прилагать физические усилия. В его конструкции отсутствуют дополнительные элементы, они очень компактны и не будут занимать много места. Ручные арматурные ножницы подразделяются еще на три группы, каждая из которых предусмотрена для определенных целей:
    • для резки отверстий;
    • для фигурной резки;
    • пряморежущие.

Основная черта, которая отличает эти группы друг от друга – форма лезвий. Ручные болторезы часто используют для обработки металла с размерами 10-12 миллиметров, потому что крупные детали кусачки не выдержат.

Гидравлические. Этот вариант более дорогой и сложный в обращении инструмент. Его конструкция работает за счет гидравлического насоса, который может накапливать усилия. Гидроножницы используются для резки арматуры до 20 миллиметров толщиной, при этом не нужно затрачивать большую физическую силу. С гидроножницами чаще всего работают специалисты на строительных площадках, производствах и т.д.

Электрические. Электрические ножницы для резки арматуры самый современный вариант, который позволяет резать изделия толщиной 3 сантиметра. Это самая мощная модель, но она имеет некоторые недостатки. Во-первых, инструмент большого размера, обладающий немалой массой. Во-вторых, такие ножницы нуждаются в подключении либо к генератору, либо к электросети.

Популярные модели

В сегменте ручных гидравлических ножниц представлены модели преимущественно российского и китайского производства. Зарубежные образцы довольно специфичны и не имеют большого распространения в России, в том числе и по причине высокой цены.

КВТ БРГ-22

Лидер отечественного сектора болторезов. Если этот довольно экзотический класс инструментов попадётся в магазине, он, скорее всего, будет представлен именно одной из моделей Калужского завода. Старшая модель «кусает» арматуру до 22 мм, есть и младшие модели с максимумом в 12 и 16 мм. Развиваемое усилие достигает 12 тонн. Модель уложена в пластиковый кейс и имеет сменные губки.

КВТ НГР-40

Также продукция калужцев, но уже с несколько иной спецификацией. Предназначен больше для кабелей, болты в реальности им не режут, хотя и можно. Развиваемое усилие 7 т, может разрезать до 20 мм низкоуглеродистых цилиндрических заготовок. А вот телефонные кабели берёт до 40 мм, серповидная форм режущих частей удобна для многожильных тросов.

ТЕХРИМ 812010-12

Этот компактный инструмент в компактной коробке рассчитан на небольшие диаметры — до 12 мм. С поставленной задаче справляется неплохо, а главное, имеет компактные размеры. Удобен для перевозки в машине «на всякий случай», для эпизодического использования.

IEK TLK10-50

Компания IEK широко известна своей электротехнической продукцией. В дополнение решили выпускать и соответствующий монтажный инструмент. Гидравлические ножницы струбцинного типа подходят как для перекусывания кабелей, так и для стальных канатов и арматуры. Сборка Китай, но приёмка крупного холдинга достаточно строгая, откровенного брака не наблюдается.

Tor HHG-16

Китайский болторез без изысков, с усилием в 10 тонн, для прутков диаметром от 4 до 16 мм. Всё просто и лаконично: С-образная форма, сменные губки, клапан сброса давления. Хотя заявленные характеристики немного завышены, невысокая цена оправдывает покупку аппарата.

Популярные модели

В настоящее время выпускается большое количество арматурных ножниц, все они различаются техническими характеристиками, материалом, размерами. Рассмотрим отдельно несколько наиболее популярных среди потребителей вариантов.

Ridgid S36

Экземпляр относится к электрическому виду. Он имеет довольно большую длину (950 миллиметров). Модель позволяет легко перекусывать арматуру, болты и проволоку. Тонкая рабочая головка дает возможность перекусывать болты прямо у их основания. Рабочая часть образца выполнена из обработанной легированной стали, она может похвастаться прекрасной прочностью и особой долговечностью. Рукоятка ножниц сделана со специальными противоскользящими накладками.

Kraftool Red JAWS 1-23290-105

Модель является удлиненной (1050 миллиметров). Она может разрезать металлические изделия различной степени твердости. Инструмент также производится из прочной и долговечной легированной стали, которая значительно повышает износостойкость и надежность всего приспособления. Такие арматурные ножницы обладают регулируемыми режущими кромками. Фиксацию при этом делают при помощи специального штифта.

БР-1200

Эта модель относится к простому ручному типу. Она выпускается со специальными коваными лезвиями, которые обязательно проходят особую закалку. Рукоятки изделия созданы из легкой стали. Ножницы обладают особой заточкой режущего элемента (под углом в 30 градусов). Общая масса инструмента достигает 8,2 килограмма.

Jonnesway Р6418

Арматурные ножницы углового вида имеют длину в 400 миллиметров. Они обладают общим весом в 1,5 килограмма. Инструмент оснащается прочной стальной режущей кромкой.

Neo 450 мм 31-019

Этот экземпляр представляет собой изогнутые арматурные ножницы, которые производятся из прочного металлического сплава. На них наносится специальное диэлектрическое покрытие. Рукоятки имеют удобные прорезиненные накладки, которые обеспечивают максимальное удобство пользователя в процессе работы.

Torex 01A118

Этот ручной болторез выполняется из особой хромованадиевой стали, которая обладает прекрасной устойчивостью к различным механическим нагрузкам. Режущий отдел в процессе изготовления дополнительно подвергается усиленной индукционной закалке, что позволяет делать срок службы изделия максимально большим. За счет такой обработки на поверхности не будет образовываться слой коррозии даже после многократного использования.

Norgau N177-42

Эти ножницы выполняются с коваными режущими элементами. Они производятся из хромомолибденовой стали. Модель оснащается удобными рукоятками эргономичной формы. А также она выпускается с несколькими винтами кулачкового типа. Они предназначены для того, чтобы можно было регулировать параллельность режущих кромок, это значительно повышает уровень производительности инструмента.

Как выбрать болторез: основные рекомендации

Выбор типа болтореза в первую очередь определяется сферой его дальнейшего использования. Для бытовых нужд, работ на приусадебном участке, где необходимо перекусывать прутья сечением до 8 мм, достаточно приобрести стандартную механическую торцевую карманную модель. Для мастерских и гаража лучше выбирать ручной гидравлический болторез, цена которого будет зависеть от его технических возможностей.


Бытовые болторезы способны перекусывать прутья диаметром до 8 мм.

На заметку! Ручной инструмент лучше приобретать с некоторым запасом по толщине перекусываемых заготовок, что позволит не только повысить его функциональность, но и потребует меньших усилий при перекусывании большого количества элементов с диаметром, ниже максимального возможного для данного изделия.

Следующим фактором является значение максимального сечения, которое может перекусить болторез. В ручных моделях это определяется длиной рукояток.

Перед тем как купить качественные арматурные ножницы, следует обратить внимание на такие моменты:

  • между режущими губками при сомкнутых ручках должен отсутствовать зазор;
  • инструмент с полыми трубчатыми рукоятками отличается небольшим периодом эксплуатации, поскольку ручки быстро согнутся;
  • ручки и шарнирный механизм должны быть изготовлены из инструментальной или хромомолибденной стали с индукционной закалкой;
  • лучше приобретать инструмент со съемными режущими элементами, что повысит его функциональность и долговечность;
  • должно быть соблюдено оптимальное соотношение цены и качества, поскольку слишком дешевые модели редко бывают хорошими.


Перед покупкой болтореза необходимо ознакомиться с его техническими характеристиками.

Советы при выборе

Выше уже были сказаны основные назначения каждого вида инструмента

Важно знать для какой цели нужны арматурные ножницы. Если инструмент нужен для бытовых, домашних целей, то лучше выбрать ручные ножницы, потому что они дешевле и просты в работе

Однако, если физической силы будет недостаточно, то лучше отдать предпочтение к гидравлическим и электрическим вариантам. Чтобы правильно выбрать инструмент немаловажно узнать информацию про все технические характеристики изделия:

  • Длина ножниц. Чтобы срез был масштабнее за счет одного нажатия, то лучше брать модели с длинными ножницами. Иногда это может сэкономить время.
  • Материал лезвий, толщина реза. Самый оптимальный вариант материала режущей части – нержавеющая сталь. Самый прочный – хромоникелевый сплав.
  • Тип и материал рукоятки. Часто трубчатые рукоятки в скором времени начинают сгибаться.
  • Исполнение. Инструмент бывает праводействующим, леводействующим и прямым. Разница заключается в том, в какой руке будет находиться инструмент.
  • Точка соединения. Крепление у арматурных ножниц бывает на болтах и на заклепках.
  • Привод, размер разрезаемого материала и другие параметры.

Виды

В зависимости от исполнения, взаимного расположения элементов конструкции, а также источника силы, оказываемой на гидроцилиндр, различают несколько видов гидравлических ножниц.

Ручные

Как явствует из названия, в данном классе инструментов есть две доминирующие характеристики. Это удержание приспособления в руках во время работы и использование мускульной силы пользователя. При этом одна рукоятка выполнена неподвижной, а другая функционирует как рычаг, с помощью которого нагнетается давление. Ключевое отличие гидравлического болтореза от механического — ступенчатое увеличение усилия на шток. Если в механическом усилие нужно прилагать сразу, то в гидроустройстве оно аккумулируется благодаря особому механизму. Разбив одно большое усилие на несколько маленьких, можно добиться того, что ножницы практически не будут зависеть от реальной силы человека.

Ими сможет пользоваться даже слабая женщина. Правда, это даётся ценой проигрыша в скорости, поэтому для оперативной работы ручной вариант не подойдёт.

Гильотинные и ножничные

Отличие двух этих видов состоит в конфигурации режущих кромок. У ножничного болтореза они напоминают лезвия обычных кусачек, при это одна неподвижна, а другая соединена со штоком цилиндра. Встречается в основном в ручном инструменте. Гильотинное исполнение — это прямой нож усечённой формы, который движется навстречу неподвижному основанию, которое также заострено. Друг относительно друга они расположены со смещением, что позволяет наиболее эффективно перекусывать даже толстые цилиндры из углеродистой стали. Таким типом режущих кромок оснащаются все промышленные типы. Другое название такого режущего механизма — струбцинный.

Электрогидравлические

В этих устройствах давление в гидроцилиндре создаётся не усилиями оператора, а с помощью специально насоса, который постепенно сжимает рабочую жидкость. Насос, в свою очередь, приводится в действие электромотором, сблокированным в едином корпусе устройства. В зависимости от толщины перекусываемого прута, электрогидравлические аппараты могут быть как маленькими, так и большими, ведь чем мощнее мотор, тем он тяжелее и габаритнее.

При умеренных размерах и хороших результатах эти устройства универсальны, применяются как на стройке, так и в заводских условиях.

С внешней помпой

Данные модели один из самых больших. При этом размеры самого резака не столь велики, это тот же гидроцилиндр с режущими частями, только снабжённый специальным рукавом высокого давления. С помощью этого шланга устройство подключается к мобильной или стационарной помпе. Габариты системы обусловливают сферу её применения: в цехах заводов и фабрик.

Каким гидравлический болторезом пользуетесь Вы?

РучнымЭлектрогидравлическим

Диаметр перерезаемого прутка

Это значение варьируется от 8 до 35 мм. В начале диапазона находятся компактные ручные инструменты, а самые толстые прутья под силу только модульным стационарным гидроножницам на производстве.

Виды

Такие арматурные инструменты бывают различных типов. Рассмотрим отдельно все разновидности.

  • Ручные. Такие изделия для резки металла смогут подойти для работ в полукустарных либо кустарных условиях. Они обладают небольшой производительностью. Чаще всего их используют для обработки арматуры с размерами в 10-12 миллиметров. Более крупные детали такие ножницы могут просто не выдержать.

  • Гидравлические. Эти модели функционируют при помощи специального гидравлического насоса. Он дает возможность постепенно накапливать усилия. Гидроножницы можно использовать для рубки арматуры толщиной до 20 миллиметров.

  • Электрические. Такие ножницы являются инновационным изделием, которое оснащается электроприводом. Такие модели довольно громоздки, они обладают значительной массой. Ножницы этого вида имеют встроенный тип привода. Они считаются профессиональным аппаратом для перекусывания и разрезания металлических изделий различной толщины.

Кроме этого, арматурные ножницы можно классифицировать в зависимости от размерных значений. В первую очередь это относится к длине. Чаще всего можно встретить модели с размером в 450 мм, 600 мм, 750 мм. А также существуют и большие варианты – 900 мм – для работы с более толстой металлической конструкцией.
