Замена старых проводов на провод сип 2х16

Подключение автомата к СИП с помощью гильз

Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.

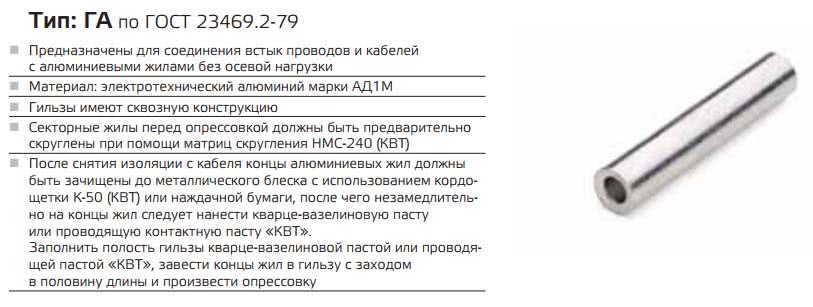

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.

Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом.  Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм. Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.

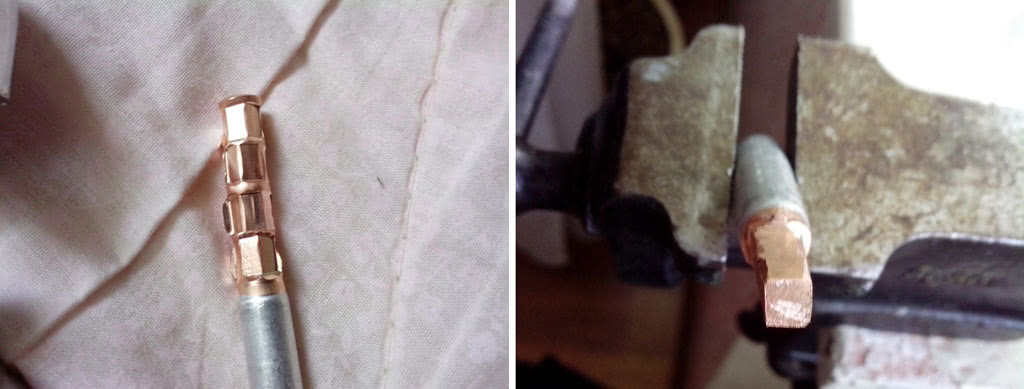

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь. Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.

https://youtube.com/watch?v=NoEBtm0DTZo

Когда гильзы перетачивать вы не хотите, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.

Преимущества и недостатки использования СИП

Эти провода позволяют:

  • обеспечить нужный класс электробезопасности;
  • повысить надежность сети во время эксплуатации;
  • уменьшить расходы на содержание электросети (до 80%);
  • сократить сроки монтажа и уменьшить трудозатраты;
  • размещать электропроводные линии на стенах зданий;
  • сократить потери при передаче электричества (благодаря небольшому сопротивлению);
  • подключать объекты без отключения главной питающей линии;
  • прокладывать и подключать линии своими силами.

Минусы СИП:

  • стоят на 20-25% больше, чем обычные провода без изоляции;
  • многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
  • позволяют прокладывать только воздушные ЛЭП.

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

  1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
  2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
  3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания

Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Рекомендации по подключению

Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.

Раскатка провода

Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.

Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.

На этом этапе необходимо придерживаться следующего алгоритма действий:

  1. Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
  2. Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
  3. На опору монтируется силовой ролик.
  4. На всех остальных столбах закрепляются раскаточные ролики.
  5. От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
  6. К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
  7. СИП протягивается по столбам через ролики.

Это интересно: расстояние между столбами освещения.

Крепление кабеля на опоре

Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.

На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.

Ввод в помещение

Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.


Не забываем, что прокладывать можно только по воздуху

Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:

  1. В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
  2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
  3. Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

  • раскаточное устройство;

  • натяжитель бандажной ленты;

  • крепежные материалы;
  • натяжитель линии;
  • динамометр.

Поэтапный монтаж:

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

  • заводское исполнение
  • надежный переход с алюминия на медь
  • может применяться как с алюминиевым вводным проводом так и с медным
  • моножильный штыревой контакт
  • изолирование контакта чехлом из негорючего полиамида

Минусы:

  • трудно достать в магазинах, в основном под заказ
  • в любом случае это еще один дополнительный переходной контакт до автомата
  • затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

  • на каком этапе монтажных работ вы находитесь
  • доступности тех или иных комплектующих в близлежащих магазинах

Ну а ежили хотите чтобы все было по фэншую и по ГОСТам

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

После чего опрессовывайте СИП заводскими алюмомедными наконечниками и затягивайте со спокойной совестью на долгие года.

https://youtube.com/watch?v=5n9nMq1hzs0

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

При правильном закреплении СИП ему не грозит разрыв

Правильное крепление СИП обеспечивает длительную безаварийную эксплуатацию ВЛ. Оно выполняет две функции. Первая: удержание сип кабеля при разнообразных погодных явлениях. Вторая: сохранение целостности линии при падении деревьев, задевании негабаритным грузом, разрушении опор.

Производим крепление СИП к опорам (столбам, стойкам), зданиям согласно проектным решениям или расчетным значениям.

Закажите крепление любого СИП кабеля в Саратове и области по телефону 712-714, по электронной почте, через форму сайта.

Защита от разрыва кабеля

  • фасадных креплений;
  • кронштейнов и зажимов;
  • нержавеющей ленты (болтовых или винтовых соединений);
  • бугеля или скрепы.

Последние имеют самый малый предел прочности. В этом месте крепление провода СИП при аварийном режиме с превышением механической нагрузки разрушается, предупреждая разрыв кабеля СИП 4, 2, 1.

Виды зажимов

Монтаж СИП производим сертифицированной арматурой: анкерными и промежуточными зажимами.

Анкерное крепление и промежуточный подвес различаются по назначению и конструкции.

Анкер используем для крепления провода к столбу (опоре, стойке) для удержания линии в натянутом состоянии. Клиновая конструкция исключает ослабление натяжения, выпадения кабеля.

  • в начале и окончании трассы;
  • в поворотных и анкерных точках.

Крепление СИП к промежуточным опорам осуществляем при помощи поддерживающих зажимов. Они уменьшают нагрузку на анкера и кабель.

Арматура для кабеля различается по:

  • используемым материалам (пластик, металл);
  • предельным нагрузкам;
  • конструкции (в зависимости от марки провода).

Крепление СИП к анкерному столбу

Анкерное крепление производим после прокладки СИП по трассе, достижения крайних точек линии или мест поворота.

Добиваемся нормативного натяжение провода и требуемой стрелы провеса использованием монтажного зажима, лебедки, электронного динамометра.

Установку кронштейнов осуществляем при помощи нержавеющей ленты. Ее затяжку выполняем натяжителем, обеспечивающим нормативный показатель усилия.

Фиксацию натянутой ленты производим бугелем. Его использование обусловлено большими механическими нагрузками при натяжении кабеля и эксплуатации линии.

Узлы крепления СИП на анкерных опорах помимо кронштейнов включают зажимы, обеспечивающие удержание кабеля. Первым устанавливаем зажим со стороны лебедки, вторым – со стороны зафиксированной размоточной катушки.

На поворотных столбах, в зависимости от угла поворота, монтируем 1 – 2 анкерных кронштейна с последующим установкой зажимов с закрепленными в них кабелем.

Крепление СИП к промежуточной опоре

Крепление проводов СИП 2, 1, 4 производим винтовыми зажимами. Они исключат сдвиг кабеля во время эксплуатации без повреждения изоляции, а 1-ый и 2-ой дополнительно закрепляем хомутами для самонесущего изолированного провода.

ВАЖНО!

Указанные хомуты толще и шире, чем пластмассовые стяжки для проводов. Они устойчивы к ультрафиолетовому излучению, низким температурам.

Крепление СИП к несущей стене дома

Прокладываем кабель к дому со стороны фасада. Это исключает возможность повреждение воздушной линии электропередачи при сходе льда (снега) с крыши и ремонте кровли.

Для монтажа между опорой и зданием применяем анкерное крепление. На столбе для установки зажима соответствующего сечения используем кронштейн, установленный при прокладке. Если это невозможно, то монтируем новый.

Крепление СИП к каменной (кирпичной, бетонной) стене осуществляем перфоратором, дюбелями и шурупами расчетной толщины и диаметра. Предотвращаем возможность срыва головки шурупа установкой усиленной шайбы.

Кронштейн СИП к стене деревянного (каркасного) дома закрепляем при помощи шурупов с болтовой головкой (под ключ) через шайбу. При установке на каркасной стене монтаж выполняем в месте установки несущего бруса.

Прокладку осуществляем от дома к столбу, что сокращает количество отходов, повышает безопасность работ, создает необходимый запас кабеля для удлинения линии.

Плюсы и минусы СИП

Достоинства СИП

Применение провода СИП позволяет устранить сразу несколько негативных причин, присущих ВЛ с голыми проводами.

Достоинства СИП:

  • Невозможность возникновения короткого замыкания из-за упавших веток или других предметов, так как провода имеют изоляцию. Это также говорит о низкой вероятности возникновения пожаров.
  • Высокая механическая прочность СИП, вследствие чего его обрыв маловероятен даже при падении на него тяжелых предметов.
  • Возможность уменьшения габаритов ВЛ и снижения расстояния до элементов зданий.
  • Меньшие потери электроэнергии при ее передаче (речь об утечках на землю например, через ветви деревьев).
  • Невозможность кражи электроэнергии путем наброса.
  • Высокий срок службы и меньшие затраты при эксплуатации ВЛ.
  • При строительстве ВЛ не требуется устанавливать траверсы на опорах.
  • Возможность прокладки СИП по фасадам и стенам зданий, но только на определенном расстоянии, для этого используется фасадное крепление СИП SF60.
  • Возможность выполнения некоторых видов работ на ВЛ без снятия напряжения.

То что СИП изолированный, большой его плюс. Это спасает не только от замыканий и кражи электроэнергии, но и от удара током. И не только людей, но и диких животных. Это фото мне прислал читатель из Белорусской глубинки:

Аист на столбе с СИП

Бусел прекрасно себя чувствует даже под проливным дождём – благодаря изоляции СИП!

Недостатки СИП

К недостаткам можно отнести необходимость обучения персонала, который производит работы на СИП, а также стоимость ВЛ, более высокую, чем у линий, выполненных голым алюминиевым проводом.

Можно выделить еще один недостаток, который является следствием достоинств СИП. Так как вероятность перебоев в электроснабжении из-за перекрытия проводов сведена к нулю, значит и расчистка трасс ВЛ производится реже, чем у линий с голым проводом.

Если дерево вросло в неизолированные провода, оно их перекрывает и вызывает короткое замыкание. Для того чтобы подать напряжение, дерево или ветки надо обязательно спилить и перетянуть провода.

В случае с СИП все не так просто. Деревья быстро растут и достают до проводов СИП. Как думаете, что с проводами происходит? Изоляция у проводов не сразу, но перетирается. Это значит, что подойдя к такому дереву в сырой день, можно на себе почувствовать все прелести воздействия электрического тока на человеческое тело.
