Основные требования, предъявляемые к навесам

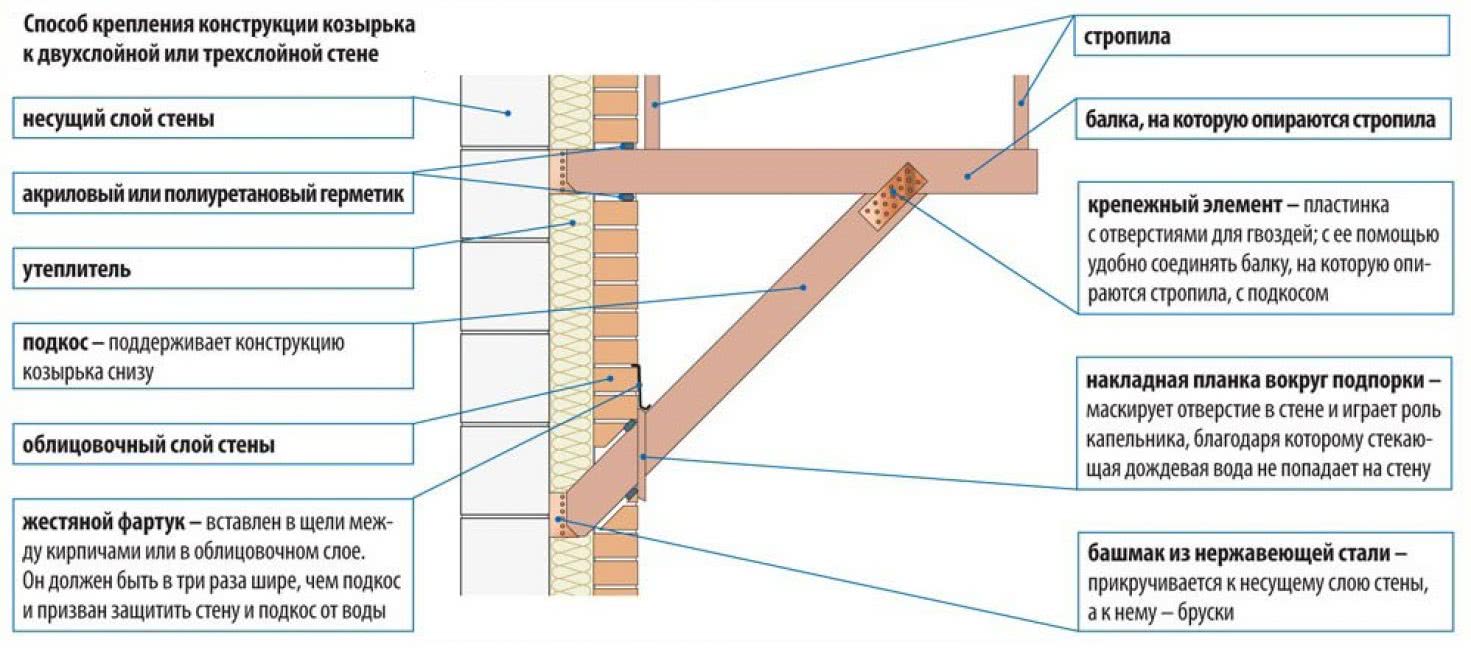

Способ крепления к стене здания

Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:

для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
ширина козырька – не менее 70 см
чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю

Сооружать козырек над крыльцом лучше одновременно с обустройством кровли дома. Вы сможете сэкономить, используя остатки материала. Плюс крыша здания и навес, выполненные в одном цветовом оттенке, будут смотреться гораздо выигрышнее.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Чертежи и строительство навесов

Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.

Чертежи навесов для крыльца

Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.

До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей

Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.

Как сделать навес над крыльцом: приставное кованое сооружение

И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.

Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек

Подготовка к строительству

Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:

Опорные столбы – профиль сечением 40х40 мм.
Каркас кровли – профиль сечением 20х20 мм.
Поликарбонат.
Цементно-песчаная смесь для фундамента.
Щебень для засыпки.
Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.

Обратите внимание: для небольших сооружений армирования фундамента не требуется. Исключение – тяжелые постройки площадью от 5 м2

Односкатная приставная конструкция

Бетонирование опорных столбов и монтаж привязки

Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.

Бетонирование столбов

Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.

Крепление привязки к стене

Сборка каркаса кровли

Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.

Обратите внимание: после окончания монтажа каркаса навеса над крыльцом необходимо обработать его антикоррозийным составом. Если профили уже имеют такую защиту, покрываем антикором только сварочные швы и места вхождения метизов

Только после этого можно приступать к укладке кровельного материала.

Готовый навес

И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.

Разновидности козырьков

Козырек над входом: общее устройство

Конструкционно, козырек или навес состоит из каркаса, выполненного из прочного материала, а также облицовки, в виде кровельного материала. В зависимости от размеров этой конструкции, в ней могут быть предусмотрены стойки, хотя они не являются обязательным элементом, но иногда без них нет никакой уверенности в том, что под действием осадков (особенно снега), конструкция не упадет.

Чтобы не устанавливать дополнительные стойки, так как зачастую нет возможности их установить, уклон козырька делают максимальным, чтобы осадки на нем не задерживались. Как правило, когда возможность установки дополнительных опор все же существует, их устанавливают для гарантии надежности всей конструкции, поскольку в случае падения, она может сильно навредить человеку.

Материалы изготовления

Для монтажа каркаса, а также опор козырька, используются такие конструкционные материалы:

Металлические уголки.
Металлические трубы.
Полосы из металла.
Профилированные трубы из металла.
Деревянный брус.

В последнее время большой популярностью для изготовления различных каркасов пользуются профилированные трубы из металла. Это связано с тем, что профилированные трубы отличаются большей прочностью при одинаковом поперечном сечении, если их сравнивать с обычными круглыми трубами. Кроме этого, профилированные трубы более технологичные, так как их проще крепить к различным поверхностям, проще сваривать между собой, проще гнуть, да и прекрасно сочетается такая конструкция с элементами холодной ковки, а по прочности они не уступают другим конструкционным материалам из металла.

Какой материал лучше использовать для навеса в качестве накрытия

В наше время облицовочные материалы выпускаются в достаточно широком ассортименте, в том числе и кровельные. Навес над крыльцом лучше накрыть таким же кровельным материалом, как и крыша всего дома, что соответствует общему стилю. К сожалению, не всегда это возможно в силу некоторых особенностей конструкции навеса.

В качестве отделочного материала используются такие кровельные материалы:

Шифер.
Металлочерепица.
Профнастил.
Мягкая битумная черепица.
Натуральная черепица.

Если в качестве кровельного материала козырька использовать материалы, которые задействованы в ограждении участка, то это позволит сохранить некоторый стиль оформления, присущий всему участку. В таком случае подойдут:

Шифер, как обычный, так и плоский.
Профнастил.
Поликарбонат.
Деревянная доска.

Следующий вариант оформления козырька над крыльцом можно считать нейтральным, поскольку он не учитывает никакого стиля оформления ни дома, ни участка в целом. Поэтому при оформлении допустимо использовать:

Деревянные элементы.
Любые виды поликарбоната.
Листовой пластик.
Стекло.

Естественно, что стекло используется очень редко, тем более при оформлении навеса над крыльцом в частном доме. Это связано с хрупкостью материала, что требует специального, дорогого стекла, которое к тому же еще и имеет внушительный вес, что требует монтажа специального усиленного каркаса со стойками. Его можно заменить поликарбонатом, который отличается высокой степенью технологичности, а также небольшим весом. Из-за этого, данный материал становится все более популярным.

Какими могут быть навесы

Формы и названия козырьков над крыльцом

Форма козырька над ступеньками может быть, абсолютно разнообразной, при этом навес должен выполнять свои функции по защите крыльца от атмосферных осадков. Самый простой вариант – это монтаж односкатного навеса, что многие и делают. При этом следует отметить его недостатки, которых не так и мало. Во-первых, это не очень красивая конструкция, а во-вторых, все осадки оказываются перед ступеньками, что не очень комфортно, несмотря на то что конструкция достаточно простая и требует минимум затрат, как на изготовление, так и на установку. Подобная конструкция больше подходит для регионов, где не так уж и много осадков. А с другой стороны, козырек отводит не так уж и много осадков, поскольку его площадь достаточно маленькая, по сравнению с площадью всей крыши дома, так что это достаточно приемлемый вариант.

Двухскатные козырьки несколько сложнее конструкционно, поскольку выполняются в виде «домика» или в виде арки. Достоинства таких козырьков очевидные, поскольку атмосферные осадки отводятся по сторонам крыльца, что не мешает главному проходу. Это прекрасный вариант для регионов с большим количеством осадков.

Современные козырьки над входом
