Разновидности кованых калиток: фото различных конструкций

Конструкции, которые используются для проходов в воротах и изгородях, классифицируются по нескольким параметрам. В первую очередь по материалу, из которого они изготовлены. А также данные приспособления дифференцируются по признаку, подчеркивающему, насколько они являются просматриваемыми. Не стоит забывать и об их габаритах. По степени просматриваемости встречаются изделия:

  • открытые;
  • закрытые.

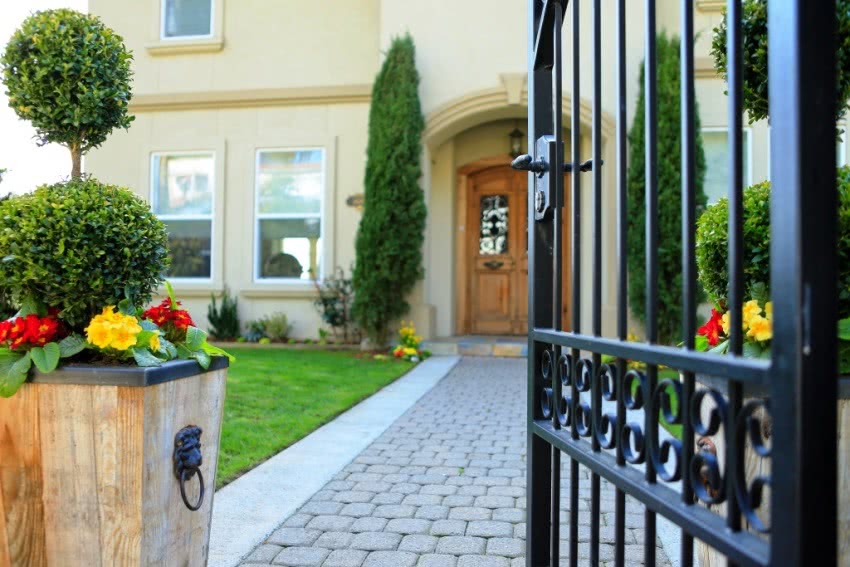

Сквозь открытый тип кованой калитки можно видеть, что находится на участке

Открытые калитки. Такие кованые конструкции еще называют сквозными. Это объясняется довольно просто: они не являются сплошным полотном. Состоят такие модели из металлических прутьев, которые не имеют связующего экранирования, поэтому сквозь них просматривается территория участка. Фото кованых калиток такого типа позволяют оценить их изящность и оригинальность.

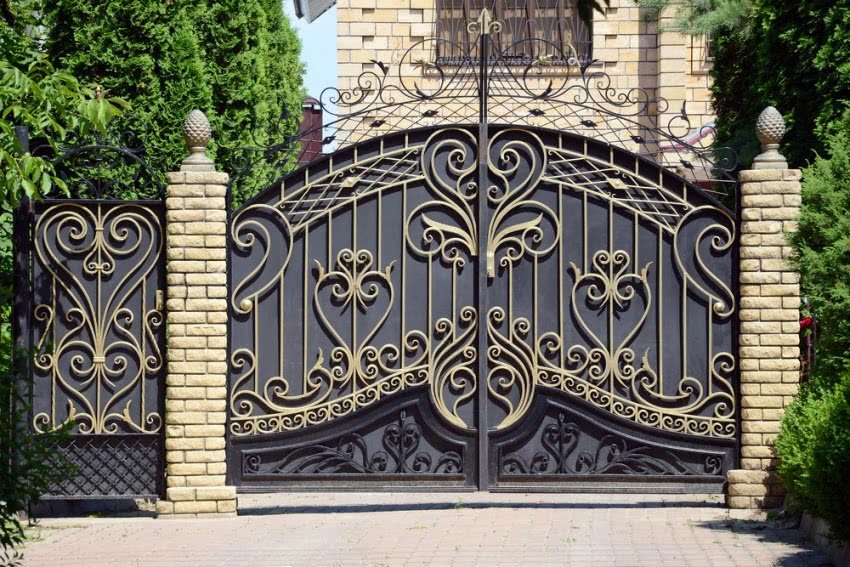

Закрытые конструкции. Помимо кованых металлических элементов, глухие калитки включают в себя защитное листовое покрытие. Материалом для экранирования таких створок может служить обычный металлический лист любой фактуры.

Закрытый тип кованой калитки не дает посторонним заглянуть на участок

Преимущество глухих створок является очевидным: они защищают территорию от взглядов прохожих. Этим обуславливается популярность данной разновидности калиток. Фото кованых изделий такого типа дают возможность рассмотреть их в естественных условиях на месте монтажа. Это позволяет принять правильное решение и не ошибиться во время заказа конструкции.

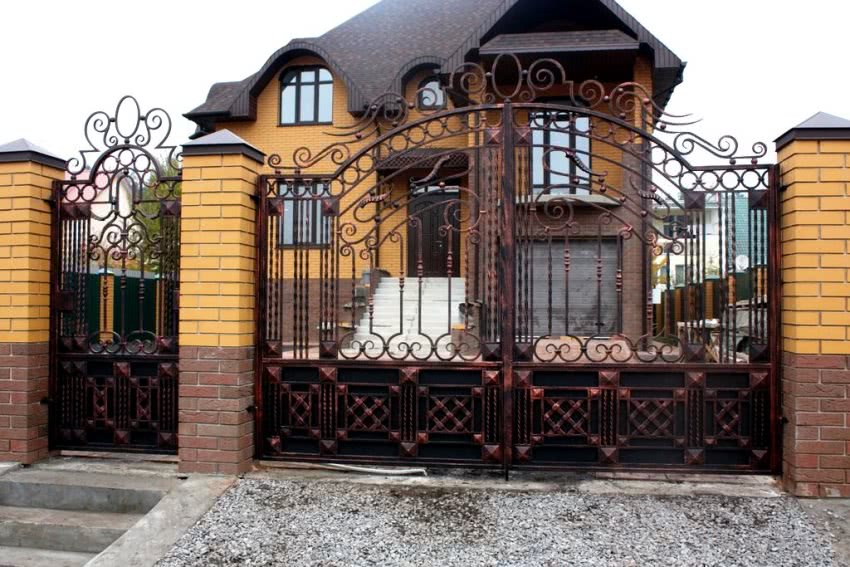

Комбинированные калитки. Такие изделия сочетают в себе особенности двух предыдущих типов. Чаще всего комбинированные калитки имеют глухую конструкцию с открытой частью снизу, которая украшается ажурной ковкой. Однако сквозная часть может располагаться и в верхней зоне.

Кованые калитки коминированого типа сочетают в себе элементы открытого и закрытого варианта

Виды калиток по функциональному назначению и габаритам

Классифицируются эти изделия и по их функциональному назначению, в соответствии с чем их можно дифференцировать на 2 типа:

  • для входа;
  • для въезда.

Ширина кованой калитки может быть более 3-х метров

Ширина входных устройств традиционно меньше тех, что используются для проезда. Как правило, этот параметр не превышает 1,5 м. Въездные конструкции могут иметь ширину до 3 м (иногда больше – в зависимости от необходимости). Кованые ворота и калитки для частного дома также классифицируются по своей высоте. По данному показателю калитки подразделяются на следующие виды:

  • низкие – не более 1 м;
  • средние – от 1 до 1,8 м;
  • высокие – более 1,8 м.

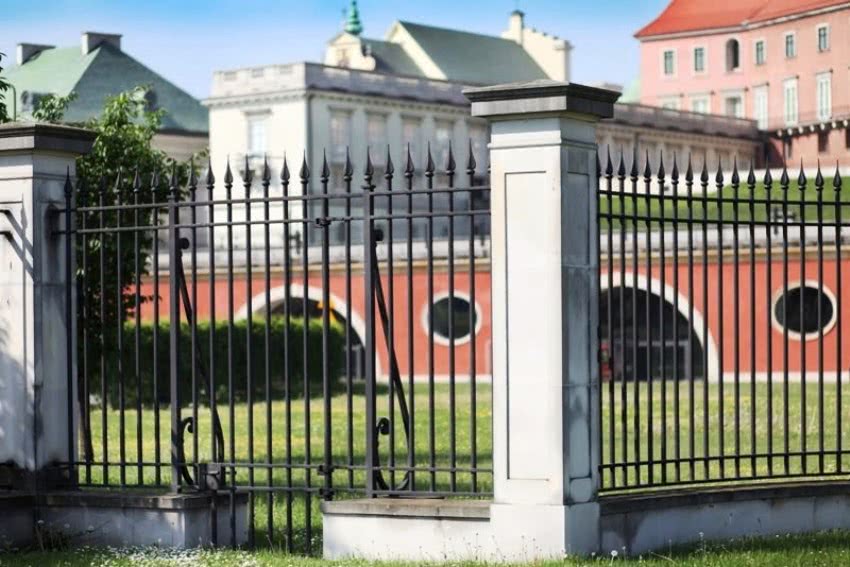

Открытая калитка лучше всего смотрится с забором такого же типа

Глухие варианты изделий гармонично смотрятся в сочетании с такими же заборами. Причем это не означает, что такие ограждения имеют меньшую презентабельность. Их можно украсить художественной ковкой, однако такие элементы необходимо грамотно расположить на полотне. Цветовая гармония в этом случае также важна. В свою очередь, открытые модели калиток хорошо сочетаются с такими же оградами. Для того чтобы научиться распознавать и правильно применять разные модели этих конструкций, рекомендуется изучить фото ворот с калитками.

Материалы для изготовления ворот с элементами ковки

  1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
  2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
  3. Ребра жесткости.
  4. Для создания каркаса понадобится профильная труба.
  5. Антикоррозийная жидкость для обработки металлических элементов.
  6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Как ковать своими руками: разработка рисунка (схемы), техника сваривания (сварки), процесс изготовления

Прежде чем приступить к изготовлению кованых изделий, необходимо разобраться в технологии ковки. Этот процесс представляет собой специальную обработку металлической заготовки с целью придания ей нужной формы и размеров. Методика бывает холодной и горячей. Поскольку последняя является трудоемким дорогостоящим процессом, требующим особых навыков и инструментов, то рассматривается чаще именно холодный способ.

Справка. Независимо от выбранной технологии работы с металлом рекомендуется получить соответствующие навыки. Для этого начинающему исполнителю следует освоить операции ковки или уделить более значительное время приобретению знаний, в частности, пройти обучение кузнечному делу в учебном заведении, самостоятельно, на мастер-классах.

Данный процесс трудозатратный, он требует усилий и времени для опрессовывания, изгиба и другой обработки каждой отдельной металлической детали, чтобы обеспечить ей нужную форму. В конечном итоге она сваривается. По сравнению с горячим методом этот значительно проще. Главное преимущество заключается в необходимости приобретения одного станка для ковки и некоторых других инструментов, которые будут размещаться даже небольшой по площади мастерской. Изготовление предполагает обработку заготовок-полуфабрикатов.

Выбор металла

Для обработки подходит латунь, дюралюминий, сталь или медь. Наравне с этими металлами могут применяться их сплавы.

Инструменты

Следует запастись для изгиба под углом заготовки «Гнутиком», для ковки станком «Улитка», многими он изготавливается самостоятельно. Данное приспособление позволяет создавать спиралевидные детали.

Важно. Помимо базового инструментария для холодной ковки дополнительно используются станок для колец, «Твистер», «Волна», «Фонарик» и многие другие.. Процесс ковки

Процесс ковки

Вся работа разделяется на следующие этапы:

  1. Создание эскиза и выполнение точного чертежа для определенного декоративного элемента;
  2. Приобретение соответствующих заготовок;
  3. Сама сборка.

Эскиз, как и чертеж, может выполняться самостоятельно с помощью компьютерных программ или вручную, а также заказывается у профессиональных художников. С помощью создания проекта еще до начала работ можно произвести расчет количества требуемых металлических заготовок.

Эскиз кованых ворот и калитки

Главные элементы для холодной ковки:

  • торсион – пруток с винтовым скручиванием по оси;
  • кольца – производится из прутьев круглого или квадратного сечения;
  • завитки – загибается в обе или в одну сторону в конце прута;
  • лапки – определенная форма передается кончику металлического прута.

Чаще всего применяются такие технологии холодной и горячей ковки:

  • закручивание(торсирование) – с помощью станка «Твистер» или вручную по оси скручивается заготовка;
  • гибка – выполняется на «Гнутике». Допускается произвольный угол загиба;
  • вытяжка – за счет уменьшения сечения заготовки увеличится ее длина посредством вытягивания.

После того, как все элементы созданы и подготовлены, они собираются согласно разработанному проекту вместе и закрепляются свариванием. Выполнение данных операций, а также покраска ковки требует наличия специального стола.

Важно. Использование метода холодной ковки для создания кованых ворот своими руками менее требует от мастера наличия особых навыков.

Калитка из металла: изготовление своими руками и фото

Многие владельцы загородных домов предпочитают делать калитку отдельно от ворот. Причем соорудить ее можно самостоятельно из разных материлов, но чаще всего используют дерево или металл. Такое изделие украсит любой участок, но, прежде чем приступить к его сооружению, нужно подобрать место установки. Еще необходимо снять размеры и составить схему.

Поиск места установки

Калитку следует устанавливать так, чтобы остался свободный проход к дому. Вдобавок не должно быть рядом с ней никаких ям, иначе в углублениях все время будет скапливаться грязь и вода.

Делать можно своими руками несколько калиток, например, одна будет входной, а другая — тыловой для сокращения преодолеваемых расстояний. Причем дополнительные дверь можно соорудить из дерева.

Конструктивные особенности калитки

Чтобы сделать металлические калитки своими руками понадобятся следующие элементы:

  • Каркас, служащий основанием двери в заборе,
  • Обшивка,
  • Навесы для фиксации изделия,
  • Защелки.

Особое внимание следует уделить обшивки, поскольку для сооружения металлической калитки можно использовать разнообразные материалы: профилированный лист, оцинковку, сетку-рабицу или арматуру. При выборе обшивки, лучше сначала посмотреть фото, как будет выглядеть с ней изделие, благо их сегодня много в Интернете

Монтаж боковых столбиков

Калитку из металла крепят на столбики, которые углубляют в землю на один метр, чтобы не допустить провисания изделия под собственным весом. Затем делается разметка и отмечается место монтажа.

С помощью болгарки от заготовки нужно отрезать длину столба, прибавляя к ней один метр. Потом осуществляется обработка поверхности: убираются следы ржавчины антикоррозийной жидкостью и болгаркой. Когда все подсохнет, возникнет белый налет, который тоже следует удалить ветошью.

Дальше ручным буром на местах разметки делаются отверстия в грунте, диаметром больше, чем у трубы на 10 см. Если такого инструмента нет, то можно их выкопать.

Для заливки отверстий понадобится жидкий раствор. Чтобы его приготовить, необходимо цемент перемешать с песком в соотношении примерно 1:3. Должна получиться однородная смесь. В нее добавляют немного воды, и доводят массу до жидкого состояния.

Следующим шагом станет установка столбов. В пробуренные ямки надо засыпать щебень или любые камни — все утрамбовать. Затем выполняется заливка опор, но внимательно отнеситесь к их выставлению. Перпендикулярность установки следует проверять отвесом.

Создание каркаса калитки своими руками

Для изготовления каркаса, как правило, применяют металлический уголок. Он придает изделию долговечность и прочность. Перед тем как перейти к сооружению двери в заборе, нужно заранее определиться с ее размерами. Кстати, низ калитки должен находиться немного выше, нежели ее столбы, как это выглядит можно посмотреть фото.

Основой каркаса станут несколько металлических профилей, один из которых будет дополнительным. Длина последнего изделия должна быть аналогична ширине металла. Этот профиль создаст дополнительную жесткость, так как будет размещен по центру. Такой каркас прослужит много лет.

Обшивка изделия

Для подобных целей подойдет любой подходящий материал. Кроме этого, дверь в заборе можно сделать открытой с узором из гнутой арматуры. Но, если делают глухую калитку, то используют:

  • Обрезную доску. Она прекрасно будет сочетаться с уголковой основой. Фиксируют доски к дополнительному профилю и каркасу шурупами.
  • Заборную сетку-рабицу. Чаще всего из нее сооружают дачные вороты. Крепят ее концами проволоки или саморезами с широкой шляпкой.
  • Цельный лист металла. Его вырезают по размеру каркаса, накладывают и крепят сваркой. Желательно еще использовать для фиксации заклепки. Не нужно применять слишком толстые листы — 2—3 мм будет достаточно.

Красивые и простые металлические ворота из штакетника своими руками.

(фотографии, идея для создания, инструкция, видео мастер-класс)

Давайте рассмотрим вопрос — как сделать красивые и одновременно простые садовые ворота своими руками? Если вас мучает данный вопрос, то вы зашли прямо по адресу! Ведь следующая модель ворот, про которую я хочу вам рассказать, сочетает в себе именно эти два качества: красоту и простоту.

Давайте же рассмотрим инструкцию по собственноручному созданию таких ворот из металлического штакетника:

  1. Первым делам создаётся каркас рамы полотна ворот. Для этого на ровную поверхность укладываются параллельно друг другу три профильных трубы (украшенные пиками на концах), которые будут играть роль вертикалей ворот. На эти будущие вертикали накладываются четыре горизонтальные перемычки: две снизу (прямые) и две сверху (изогнутые). Проверяются размеры конструкции и её ровность, затем все детали соединяются между собой(свариваются). Такую раму вы можете увидеть на седьмом снимке фото-инструкции;
  2. На следующем этапе подготавливается штакетник. В роли штакетника выступят длинные тонкие металлические рейки. Они нарезаются таким образом, чтобы от крайних до средней рейки длины их постепенно увеличивалась. На рейки прикрепляются всё те же декоративные металлические пики (снимки 19-21). Такие заготовки выкладываются параллельно друг другу на уже созданной раме на одинаковом расстоянии друг от друга (это расстояние называется шагом штакетника). В данном случае мастер поступает интересным и необычным образом: шаг штакетника он регулирует декоративными металлическими кольцами (снимки 22-23), которые, таким образом, и полезную задачу выполняют, и украшают композицию ворот, ну не здорово ли? В конечном итоге, все заготовки привариваются к металлической раме;
  3. Ну и заключительным этапом является окончательное украшение ворот: закрепление декоративных элементов, шлифование, обмывка и покраска. В результате должно получиться что-то подобное изображённым на пятнадцатом снимке воротам;

На этой инструкции продемонстрированно только создание полотна ворот, но не показаны ворота в установленном виде, всё дело в том, что их можно установить так, как вам самим будет удобно: в виде откатных или же распашных ворот.

Пошаговые фото изготовления мастером

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=25yisjvulOcОригинальное название: Кованый забор своими руками быстро легкоАвтор видео: Ruslan Fadeyeff

Какие бывают ворота в зависимости от способа открывания

По этому показателю такие изделия подразделяются на 4 основных типа.

Распашные конструкции. Наиболее распространены первые два типа кованых ворот, изготовление которых требует меньше всего усилий. То же самое касается и их установки. Распашные конструкции имеют простое устройство и не требуют особого ухода.

По типу открывания ворота бывают распашные, подъемные, откатные и раздвижные.На заметку! В распашных воротах отсутствует механизм движения. Поэтому они имеют более демократичную стоимость, если сравнивать их с другими разновидностями.

Откатные ворота. От предыдущего вида они отличаются тем, что включают в свою конструкцию специальные направляющие элементы, оснащенные роликовым механизмом. За счет необходимости покупки данной фурнитуры их стоимость выше, чем у петельных аналогов. Кованые откатные ворота при открытии отъезжают в сторону (вдоль ограждения). Одно из главных преимуществ таких изделий заключается в том, что они позволяют сэкономить много места. Поэтому их чаще всего приобретают для установки в условиях ограниченного пространства.

Двери в раздвижных конструкциях при открытии разъезжаются в разные стороны.

Раздвижные ворота. У таких ворот тот же принцип действия, что и у откатных. Отличие в этом случае заключается в том, что они имеют другое устройство. Раздвижные изделия состоят из двух створок, которые разъезжаются в разные стороны при открытии.

Профилактический уход за ними состоит в смазке петель и проверке отдельных элементов конструкции на наличие ржавчины. Открываются ворота очень просто: две створки попросту разъезжаются в разные стороны, освобождая дорогу

Такие изделия имеют и некоторые недостатки, на которые стоит обратить внимание. В первую очередь – это высокая цена. Однако со временем затраты окупаются, так как срок использования данных ворот выше, чем у их аналогов

Второй минус таких конструкций – сложность сборки и монтажа

Однако со временем затраты окупаются, так как срок использования данных ворот выше, чем у их аналогов. Второй минус таких конструкций – сложность сборки и монтажа.

Распашные конструкции наиболее экономичный и простой в использовании тип дверей.

Подъемные ворота. Самый оригинальный вариант. На такие изделия устанавливается особый механизм. Во время открытия такие ворота поднимаются и заходят в постройку, освобождая проезд. Подобная конструкция имеет несколько минусов. Для ее установки требуются особые условия. Недостатком в этом случае является высокая цена кованых ворот. Откатные варианты являются наиболее приемлемыми, если необходимо организовать проезд в условиях ограниченного пространства.

На стоимость кованых ворот влияет не только их тип, но и размер фигурных элементов, а также их количество. Большие узоры являются более простыми в производстве, чем маленькие. Откатные ворота с ковкой можно сделать и из обычной конструкции. Благодаря специальной фурнитуре создать такое устройство не составляет труда. Автоматическая система, которая отвечает за движение отдельных створок, является очень удобным решением. С помощью нее можно дистанционно менять положение ворот.

Откатные двери оснащены роликовым механизмом, благодаря которому конструкция отъезжает в сторону при открытии.

Виды интересных и красивых образцов

Сегодня многие компании могут предложить ворота и калитки в разном выполнении и конструкций. Наиболее популярными считаются:

  • распашные;
  • откатные;
  • раздвижные;
  • подъемные;
  • гаражные;
  • прозрачные;
  • глухие;
  • закрытые.

В большинство из них встраиваются калитки, если это позволяется конструкцией.

Открытые и закрытые

В зависимости от метода крепления и формы створок различают ворота следующих видов:

  • открытые;
  • закрытые.

Первый вид еще называют прозрачными или классическими, поскольку они выполняются на основе металлических прутьев, украшенных ажурной ковкой. Среди потребителей за сравнительно невысокую цену приобрели наибольшую популярность.

Кованые прозрачные откатные ворота с калиткой и забором. Фото Тимерград

К другому типу ворот относятся глухие. В таких конструкциях ажурная ковка сочетается со вставками из листового металла, дерева, поликарбоната или другого материала. Глухие ворота надежно защищают территорию от посторонних взглядов.

Кованые глухие ворота с калиткой. Фото Живой металл

В эти конструкции встраивается калитка, которая располагается с одной из сторон, либо по центру в распашных воротах, и только со стороны в откатных.

Откатные, распашные, раздвижные

Откатная конструкция используется в том случае, когда либо нет возможности установить другую систему ворот с калиткой, либо для экономии места. Принцип их действия заключается в откатывании вдоль боковой стенки или забора. Для движения используются специальные ролики, на которых навешиваются ворота, что позволяет им плавно и бесшумно двигаться.

Кованые распашные ворота с калиткой. Фото Дерой

При установке автоматической системы на откатные ворота частые выезды с территории становятся более удобными, поскольку не требуют от водителя покидать своего транспорта.

Чаще всего на частных территориях и вокруг общественных или культурных зданий встречаются ворота распашные. Их практично использовать, поскольку они лишнего места не занимают.

Кованые распашные ворота с калиткой и аркой. Фото АртМеталл+

Створки могут дополняться разнообразными декоративными украшениями, которые со многими материалами хорошо сочетаются. Усложнить ансамбль и придать объем всей распашной конструкции можно за счет расположения на створках разных объемных деталей.

Важно. Ворота распашного типа считаются классическим вариантом выполнения кованых изделий. При доступной стоимости у них высокий срок службы за счет распахивающихся створ.

При доступной стоимости у них высокий срок службы за счет распахивающихся створ.

Ворота раздвижного типа часто применяются для офиса, дома, гаража и въездных ворот. По конструкции они сходны с откатными, однако створки раздвигаются в обе стороны. Лучше всего подходят для мест, у которых плотная застройка территории. Такие ворота с консольными стойками створок наиболее востребованы.

В эксплуатации отличаются повышенным комфортом, удобностью и надежностью. Среди преимуществ неплохая несущая способность, высокая прочность и безопасность.

Со встроенной калиткой

Встроенная в одну из плоскостей створок ворот калитка является очень практичным решением, поскольку существенно экономит пространство и не требует дополнительного место. При каждом выходе со двора нет необходимости полностью открывать ворота, достаточно воспользоваться калиткой, что удобно и создает дополнительный комфорт.

Кованые распашные ворота со встроенной калиткой. Фото ТНВ Ковка

Наиболее актуальные решения при обустройстве дачи или гаража. Предотвращает помеху открытию калитки при скоплении снега обязательный порожек, который располагается перед самой калиткой.

В отличие от ворот с калитками из других материалов, художественная ковка обладает высокой прочностью. Они очень эффектно выглядят и прекрасно дополняют общий ансамбль ворот. Подходят для распашных, откатных, прозрачных или закрытых конструкций одинаково хорошо.

Калитки своими руками?

Уже давно прошли времена, когда практически каждый знал как и умел держать в руках тяжелый молот. Благодаря современным технологиям появилась возможность производства кованых элементов для калиток без специального оборудования и знаний.

Для производства кованой калитки своими руками вам понадобится небольшая комната, где можно будет приступать к работе, наковальня, машинка для шлифовки, тиски, болгарка, а также сварочный аппарат, станки для холодной ковки.

Первоначально нужно определиться с дизайном будущей калитки и нарисовать эскиз либо чертеж. Постарайтесь с максимальной точностью передать все детали. Не забывайте про соблюдении масштабирования.

После этого можно при помощи болгарки вырезать необходимые детали. Раму нужно собрать на сварочном столе либо на полу, если такого стола у вас нет. Самое главное – не забывайте смотреть на эскизы кованых калиток, чтобы не ошибиться с размерами, рисунком и пропорциями.

Для ковки – нагрейте болванку примерно до 300 градусов и разогрейте до максимальной температуры. Вытащите из печи. При помощи ударов молотка – уплотните болванку. Во время обжимки удаляется окалина, которая появляется при нагреве.

Калитка –это несколько элементов – каркас, навес, рисунок, опора и замки. Опора – это металлические элементы, которые нужны для того, чтобы закрепить калитку. Основной конструкцией – это каркас. Все навесы – это связующие элементы. При помощи кованых деталей вы можете украсить свое изделие.

Чтобы сделать небольшие завитки – необходимо немного крутить заготовки. Самое главное соблюдать симметричность завитков с двух сторон.

Сделав все необходимые процедуры с ковкой, можно будет приступить к покраске изделий. Отнеситесь к этому с большой ответственностью. Непосредственно перед нанесением краски на ограду необходимо протереть калитку от осевшей на нее пыли. Обязательно обезжирьте все элементы. Нанесите хороший слой грунтовки.

Для того, чтобы покрасить изделие, используйте качественную краску для металла. Несмотря на то, что такие краски стоят дороже, будьте уверены – их срок эксплуатации окупит все вложенные в краску средства.

Не забывайте про места крепления хомутов и завитушек – такие места лучше «залить» краской. Если вы хотите, чтобы ваша калитка выглядела состаренной, можете нанести поверх краски патину. Такое изделие выглядит гораздо эффектнее. Патину наносите полусухую, небольшим слоем при помощи широкой кисти.

Калитку можно навешивать практически в самом конце. Для этого необходимо воспользоваться точечными навесами. Один из таких навесов должен быть оборудован штырем, другой – пазом. Сегмент со штырем соединяйте сваркой с вертикальным профилем основы.

Элемент с пазом нужно будет соединить с установочной частью калитки. Не забывайте, что все швы, которые появляются после использования сварки, нужно обязательно зачищать.

Если вам все эти процессы кажутся достаточно длительными и трудоемкими – вы можете воспользоваться более легким вариантом – приобретите все детали в магазине. Таким образом, все кованые элементы (завитушки или узоры) можно приобрести заранее. Далее их нужно будет прикрепить на каркас уже готовой калитки. Разложите все детали в нужном вам рисунке. Следите за симметричностью.

Элементы для украшения: виноград, виноградная лоза, розы

В зависимости от выбранного для кованых ворот материала и способа наполнения, подбираются декоративные узоры и элементы. Реже всего заказываются кованые ворота элитного дизайна, поскольку используемые материалы для этого и сложность выполнения дорогостоящие. Часто для украшения используются отдельные завитки и лепестки.

Отличается массивностью конструкции с применением множества мелких украшений, с высокой детализацией. Часто расположение узоров или отдельных повторяющихся элементов может быть асимметричным.

Ворота, калитка и забор с виноградом, лозой и листьями. Фото Железный Век

Использование для украшения виноградной лозы с листьями очень натурально выглядит. Подобные кованые элементы способствуют впечатлению, что ворота «живые».

Важно. Выполнение подобных орнаментов производится вручную, поскольку подробная детализация при фабричной ковке достигается крайне редко

Количество вариантов узоров для украшения кованых ворот на сегодня представляется более чем сотней вариаций. Каждый из таких элементов берет свою историю от отдельного мастера определенного времени. Во многих стилях используются цветы и их лепестки. Подобные изделия очень сложно изготавливаются, однако выглядят они красиво и завораживающе.

Подготовка к постройке кованых ворот

При подготовке к строительству кованых ворот нужно учесть следующие моменты:

  1. Ворота должны получиться надёжными и практичными в соответствии с требованиями безопасности придомовой территории.
  2. Их конструкция должна отличаться оригинальностью, изысканностью и соответствием ландшафтному дизайну.

Составление чертежа

Чтобы совместить эти критерии, нужно предварительно составить дизайн-проект и выполнить чертёж, в котором следует учесть необходимые размеры и конструктивные особенности ворот, а также конфигурацию земельного участка и нюансы месторасположения. Схему будущих кованых ворот можно набросать самостоятельно или использовать уже готовый чертёж.

Чертёж можно составить самостоятельно или использовать готовый

На чертёж должны быть нанесены следующие элементы:

  • каркас, создающий форму и обеспечивающий жёсткость конструкции;
  • установочная часть — металлические компоненты, закрепляющие опорные столбы и калитку;
  • навесы, связывающие установочный профиль и двери;
  • узоры — элементы ковки, придающие воротам эстетику и обеспечивающие дополнительную жёсткость;
  • замок или защёлка — необходимый компонент для открывания/закрывания ворот.

В чертеже показывается конфигурация створок и указываются их габариты. Форма ворот может быть традиционной прямоугольной либо с ломаным верхним краем или радиусом. Кроме размеров створок чертёж должен содержать наглядную информацию о размещении рёбер жёсткости, интервалах между ними и другими компонентами, расположении элементов декора и запирающих устройств. Также на схеме указывается вид крепления ворот к ограде и расположение калитки.

На чертёж должны быть нанесены все элементы ворот

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
