Размер короба под вытяжку кухни

Разметка стен и потолка

Как бы короб не называли, настенным или потолочным, на кухне он всегда будет идти в углу между стеной и потолком, так как это наиболее оптимальный вариант монтажа. Устройство короба из гипсокартона на потолке или стене предполагает наличие каркаса, под который и проводится разметка.

Отбивочный шнур и лазерный уровень значительно ускоряют процесс разметки

Для начала нужно определиться, где именно будет проходить труба от вытяжки к вентиляционному окну. Традиционно она поднимается сначала вверх по стене, а потом идет под потолком параллельно полу. Короб под вытяжку на кухне должен быть на 5-10 см больше диаметра трубы. Поэтому от нижней точки потолка нужно отмерить вниз по стене соответствующее расстояние и сделать пометку. По этой метке при помощи уровня проводится горизонтальная линия по всей стене. Она будет обозначать нижнюю границу кухонного короба для вытяжки.

Можно делать короб не на всю длину кухни, а только до вытяжки, но в этом случае он будет смотреться не очень красиво.

Аналогичное расстояние отступается от самой выступающей верхней части стены. На потолке также делается соответствующая пометка и при помощи уровня проводится еще одна линия по всему потолку. С двух крайних точек линий на стене и потолке нужно провести еще две линии под прямым углом друг к другу. Для этого потребуются отвес и уровень. Аналогично поступают с другим краем размечаемой площади. Так создаются очертания под короб из профиля для гипсокартона на кухне.

https://youtube.com/watch?v=XZAkmEhD7sU

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Комментариев:

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу

Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Способы маскировки вентиляционного короба

Используя нехитрые методы, вентиляция будет надежно замаскирована. Одним из способов станет укрытие его за элементами мебели. После установки шкафов, невозможно будет догадаться о его наличии.

Дизайн кухни с вентиляционным коробом требует особого подхода и нестандартного решения проблемы неудачной планировки.

В широкой кухне, когда есть угловой выступающий элемент – поможет вариант приобретения мебельного гарнитура, выполненного буквой Г. При незначительной выступающей опоре, короб находящийся над кухонным гарнитуром усилит маскировку.

Функциональное укрытие короба

Существуют различные способы, позволяющие преобразить элемент вентиляции в функциональный предмет. Смастерите компактные полочки на плоском коробе. Они будут выполнять полезные задачи: подойдут для хранения различных емкостей, неглубокой посуды.

Лучше не маскировать, а повышать функциональность.

Закрепив кронштейн на конструкцию, идущую вдоль стен, он послужит опорой для плазменного монитора.

Оригинально оформить кухонное пространство даст возможность барная стойка, имитация камина. Такое исполнение одновременно выступит в роли маскировки, внесет уюта, облагораживая дом.

Можно превратить короб в подставку для телевизора.

Вентиляционный короб в качестве декорации

Выступающую часть вентиляции не обязательно прятать, ее можно удачно декорировать. При этом понадобятся обычные материалы. В первую очередь нужно определиться с желаемым стилем. Возможная отделка короба.

Повесить доску для рисования. Для получения необычной атмосферы, короб покрывается специальной грифельной краской. У вас получится плоскость для написания напоминаний своим членам семейства.

На ней найдется место для составления меню.

• Зеркальные поверхности – обклейте короб с помощью зеркал, специальных отражающих панелей. Это поможет визуально расширить пространство.
• Мозаика – отделочный материал подходит для создания направления кантри, прованс. Можно выложить всю конструкцию, посередине, металлической мозаикой, которая создаст стилистику для любителей хай – тек. Сочетание различных абстрактных рисунков, красочных узоров – получится внести изюминки обстановке.
• Моделирование интерьера, напоминающего отделочный натуральный камень – оклейка поверхности плиткой, которая внешне напоминает кирпичную кладку. Крепится она с помощью клеящего состава. По желанию плитка выкладывается по всему периметру стены, отдельно на коробе. Оригинально смотрится покрытие цементным раствором с эффектом неровностей.
• Кафель – размещение короба вровень кухонного фартука позволит обшить плиткой одного оттенка, разбавить цветной палитрой. Бордовый оттенок придаст игривости. Подойдет применение плитки однородной стилистики разного нанесения изображения.
• Колонна аутентичности – смелое декоративное оформление, позволяющее сотворить средиземноморский стиль у себя в квартире.

Увеличить эффект поможет фактурная штукатурка или отделка камнем.

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.

Размер сечения короба должен соответствовать величине патрубка воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

• увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
• снижается интенсивность воздухооборота в самом помещении;
• повышается уровень шума в вентиляционном канале;
• возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Правильно посчитать сечение короба можно по формуле P = S*(M/N)

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

• 80 мм, площадь сечения – 50,3 см²;
• 100 мм, площадь сечения – 78,5 см²;
• 125 мм, площадь сечения – 122,7 см²;
• 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

• 110х55 мм, площадь сечения – 60,5 см²;
• 120х60 мм, площадь сечения – 72 см²;
• 204х60 мм, площадь сечения – 122,4 см².

Стандартные размеры сечения круглых коробов: 80, 100, 125 и 150 мм

Выше приведены традиционные показатели, но встречаются и нестандартные размеры. Прежде чем планировать установку вентканала особых размеров, стоит убедиться, что такие изделия производятся и их можно приобрести.

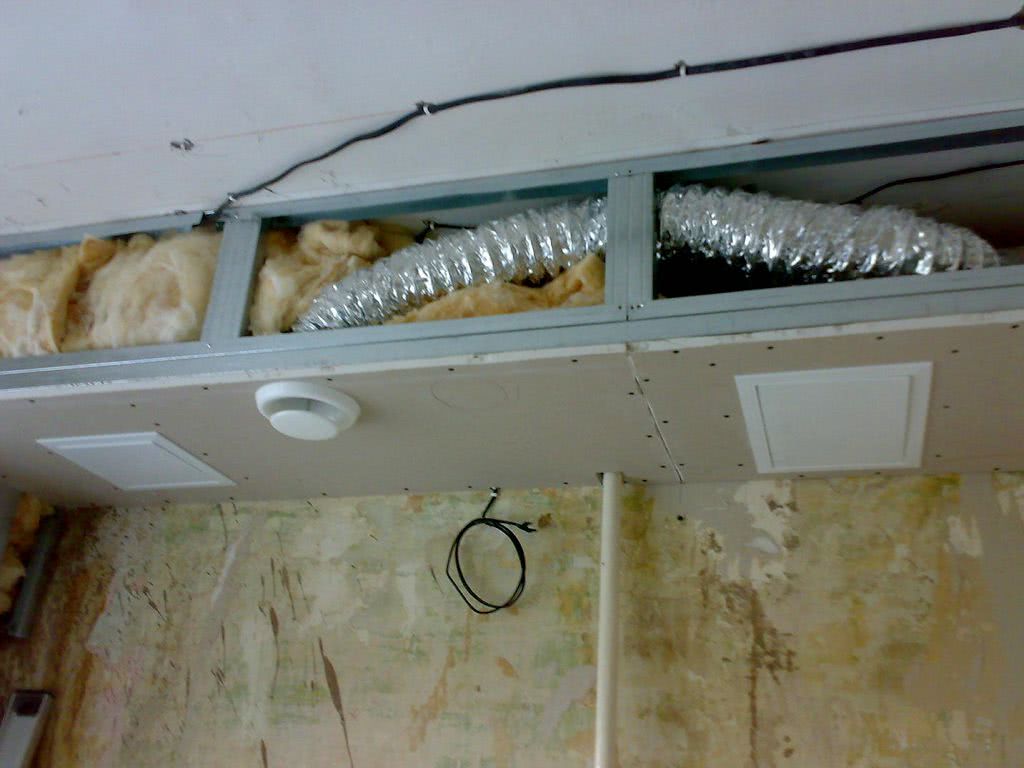

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Вытяжка для кухни с воздуховодом: формы воздуховодов

Вытяжные воздуховоды отличаются также формой сечения. Фактически существует 3 типа изделий.

1. Круглые. Идеальный вариант для комнат с высокими потолками. Для кухонь с низкой потолочной зоной они не используются, ввиду громоздкости. Если выход вентиляционной системы имеет прямоугольную форму, потребуются дополнительные переходники, муфты, соединительные элементы.
2. Прямоугольные. Прямоугольный воздуховод традиционно размещают за шкафами. Конструкции имеют секционную форму с переходниками. За счет этого можно сконструировать изделия любого уровня сложности. Неплохо себя зарекомендовали для вытяжки на кухне с невысокими потолками. Главный недостаток – невысокая производительность в сравнении с другими по форме изделиями.
3. Овальные. Речь идёт о комбинированных решениях, в которых сочетаются преимущества и недостатки круглых каналов.

Элементы прямоугольного воздуховода

Плоский воздуховод представляет собой ответвление прямоугольных изделий. Их главные достоинства – компактные размеры, благодаря чему без проблем скрываются от посторонних глаз. Традиционно производятся в 3 типоразмерах:

• 206×60 мм – одни из самых крупноразмерных конструкций, представленных на рынке. Преимущественно такими решениями комплектуются мощные вытяжные системы, обеспечивающие воздухообмен больших объёмов.
• 120х60 мм – плоские воздуховоды для вытяжки с пропускной способностью до 350 м3/ч.
• 110х55 мм – самые популярные бытовые изделия. Максимальная производительность не превышает 300 м3/ч.

Существует огромное количество, благодаря чему установить воздуховод не составит особого труда

Очень важно грамотно подобрать конструкцию и размеры воздуховодов для кухонной вытяжки

Виды вытяжек без отвода в вентиляцию

Если сравнивать два вида вытяжек – с отводом в вентиляцию и без него – то плюсов больше у первой категории. Главное преимущество состоит в более высокой производительности, благодаря которой воздухообмен осуществляется гораздо быстрее.

Иногда ряд технических моментов препятствует монтажу вытяжного устройства с вентканалом, и приходится покупать вытяжку для кухни без отвода и подключения в вентиляцию, то есть рециркуляционную.

По способу установки выделяют два вида вытяжек – устанавливаемые отдельно и встраиваемые. Встроенные хороши тем, что занимают минимум места, а шкаф, в котором маскируется рабочий блок, используют дополнительно по своему прямому назначению – для хранения кухонной утвари

Современные устройства для очистки воздуха отличаются материалом изготовления, дизайном, техническими возможностями.

Стоимость приборов напрямую зависит от технической «начинки», качества угольных и жировых фильтрующих элементов, дизайна и уровня производителя. Но выбирать следует аккуратно: порой модели раскрученных марок ничем не отличаются от малоизвестных производителей, а стоят в 2-3 раза дороже.

Требование, а не пожелание

До определенного момента вопрос вентиляции помещений не стоял так остро. За счет того, что хозяйство и удобства находились на улице, и приходилось неизменно открывать двери, неизменно был обеспечен приток свежего воздуха извне. Сейчас обстановка изменилась по нескольким обстоятельствам:

• Семьи стали проводить больше времени дома.
• Все удобства были перенесены вовнутрь помещений, что увеличило испарения.
• Были ликвидированы простые печи, каналы которых в большой мере содействовали притоку воздуха.
• До некоторого времени устанавливались металлопластиковые конструкции без возможности микропроветривания.
• Как правило чердачное пространство убирается либо оно употребляется под мансардный этаж.
• Возросло количество применений систем кондиционирования.
• В зданиях стали устанавливать сауны и бассейны.
• При нескольких слоях внутренней отделки ухудшается обмен воздушных масс кроме того через паропропускные материалы.
• Сильное заглубление фундаментов в некоторых местностях ведет к забору природных газов, каковые смогут быть вредными для человека.
• Готовка довольно часто осуществлялась в отдельных помещениях (летних кухнях). на данный момент данный процесс всецело перенесен в дом. Значительно чаще вытяжка не осилит для того, чтобы удалить 100% испарений.
• Распространение систем принудительного увлажнения.

Дизайн кухни с вентиляционным коробом

Даже самый непривлекательный на вид вентиляционный короб можно мастерски обыграть в кухне, что он перестанет быть недостатком и превратится в оригинальный элемент интерьера.

Проблему можно решить, заказав кухонный гарнитур в мебельной фирме. Тогда часть короба можно скрыть за навесными шкафам и тумбами, а видимый простенок декорировать, как и остальную стену: краской, обоями, плиткой в зоне фартука и т.д.

Менее заметным вентиляционный короб сделает одинаковая отделка со стенами кухни. Выступ можно декорировать штукатуркой, плиткой, покрасить или даже использовать художественную роспись. Оригинальным и современным решением будет оклеить поверхность обоями с трехмерным изображением.

Венткороб может служить полноценным элементом интерьера, на котором будет располагаться телевизор, несколько полок с сувенирами или кухонными принадлежностями, картины и постеры. Также к нему можно пристроить барную стойку, кухонный полуостров или даже фальшкамин, если помещение достаточно просторное.

Самое простое решение выглядит так:

Восстановление короба вентиляции – работа не простая и довольно кропотливая. Но если возникла подобная проблема, то лучше незамедлительно приступить к ее устранению. При грамотном подходе и подготовке всех необходимых материалов и инструментов, с задачей можно справиться довольно быстро.

2 Технические характеристики вентиляционных коробов

Важно просчитать все нюансы при будущем использовании устройства, а также размер вентиляционного короба:

Ширина. Как правило, встроенные кухонные вентиляции имеют ширину от 400 до 700 мм

Важно чтобы вентиляционный короб для вытяжки имел примерно такие же параметры. Маленький короб может нарушить работу системы, а слишком большой не впишется в дизайн кухни.
Глубина. Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота

Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота. Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Прямоугольный вентиляционный короб

Последнее условие имеет особую важность при использовании пластиковых конструкций вентиляционных коробов. Сама по себе пластмасса имеет низкую стойкость к температурам. Исходя из этого, следует рассчитать высоту установки с небольшим запасом

К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм

Исходя из этого, следует рассчитать высоту установки с небольшим запасом. К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм.

2.1 Как скрыть вентиляционный короб на кухне, этапы монтажа

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Установка вентиляционного короба происходит в несколько этапов:

1. Производятся замеры, и на их основании собирается пластиковый вентиляционный короб (на полу);
2. Устанавливаются крепежные приспособления (в местах установки);
3. Комплекс работ по непосредственной установке короба на место;
4. Проверка тяги вентиляции.

Важно знать при монтаже, что короб должен маскировать лишь одно отверстие вентиляции. Второе же должно быть открытым, а внешней вид данному отверстию придается при помощи решетки. Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне

Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба)

Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне. Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба).

Дизайн кухни с вентиляционным коробом

К примеру, кухня с вентиляционным коробом в углу, для экономии может иметь укороченный вариант воздуховода. Если вы чувствуете, что в кухне стали появляется посторонние запахи, а вентиляция не может функционировать как раньше, тогда восстановление вентиляционного короба – неизбежно.

При проведении ремонта и монтажных работ учтите, что демонтаж вентиляционного короба (в многоквартирных домах) запрещен!

Дизайн кухни с наличным вентиляционным коробом спроектировать и воплотить в жизнь несколько сложнее. Если кухня производится на заказ, проблем не будет, но при покупке готовой модели – вы рискуете потерять ее первозданный вид.

Первый вопрос, который возникает при ремонте, как обыграть вентиляционный короб на кухне? Зачастую, вентиляционный короб отлично скрывается при помощи дополнительной обшивки гипсокартонном.

Кухня с вентиляционным коробом по центру может быть обыграна при помощи заказа дополнительного фурнитура, который скроет все технические сооружения и дополнительно добавить место для хранения кухонных мелочей. Дизайн кухни с вентиляционным коробом в углу, так же позволяет сделать выбор между кардинальным скрытием (гипсокартонном) либо при помощи специальной полки.

Главное при проведении данных монтажных работ спросить совета мастера, и обратится в эксплуатационную контору, для получения разрешения на такую модернизацию.

Другие критерии выбора

Выбирая пластиковые вентиляционные каналы, следует уделять внимание внутренней поверхности изделий: она должна быть гладкой. В этом случае поток воздуха будет циркулировать эффективно

Гибкость – важный показатель качества материала. Слишком жесткий элемент сложнее монтировать, а прослужит он меньше.

Диаметр

Для жилых помещений и больших производственных предприятий существуют нормы, по которым производится расчет пропускной способности вентиляционной системы.

В квартирах и небольших строениях используют 3 основных размера:

• вытяжка невысокой мощности либо вентиляция с постоянной циркуляцией воздуха – 100 мм;
• система небольшой мощности, предназначенная для периодического проветривания помещения, – 125 мм;
• комнаты, где постоянно находятся люди, офисы – 150 мм.

По правилам, регламентированным СНиП, для квартир и домов кратность воздухообмена не должна быть меньше 0,5 куб.м в час. Диаметр воздуховода необходимо подбирать с учетом этого критерия.

Для жилых помещений есть нормы пропускной способности вентиляции.

Гофра или нет

Для правильной работы вытяжки необязательно использовать только гофру либо трубы из ПВХ. Допустимо собирать конструкции, состоящие из разных видов каналов. Главное, чтобы пропускная способность системы соответствовала нормативам.

Гофра имеет ряд преимуществ перед простым пластиком:

• возможность удлинить или сжать канал в пределах небольших величин без добавления или удаления элементов;
• монтаж под любым углом;
• невысокую стоимость.

Пластик смотрится более эстетично. Его не надо декорировать после установки.

Качество материала

Фирменное изделие имеет белый либо серый окрас. На элементах присутствует маркировка производителя, а стоимость не может быть ниже рыночной.

Пластиковые каналы должны быть гибкими и не терять форму при небольшом сжатии. На местах соединений недопустимы трещины, заусенцы и деформации.

Вентиляционный канал имеет белый окрас.

В заключение о фасонных деталях

При монтаже секций пластиковых и стальных коробов используются разнообразные соединители. Перечислим эти элементы и укажем их назначение:

• соединители прямых участков, для круглых воздуховодов – ниппели, плоских – муфты;
• колено – поворот на 90 и 45° каналом любого сечения;
• колено переходное для угловой стыковки круглой и прямоугольной трубы;
• редукторы – различные прямые переходники (на больший/меньший диаметр, с круга на прямоугольник, расположение отверстий симметричное/асимметричное);
• тройники – подключение ответвлений.

Указанного набора деталей вполне достаточно для прокладки короба от вытяжки до входного вентиляционного отверстия. Сам воздухопровод крепится к стене держателями соответствующего размера либо укладывается поверх кухонных шкафов. Каждый стык обязательно уплотняется силиконовым герметиком.
