Короб для вытяжки: маскировка, расчет параметров, материалы и установка

Оглавление

Конструкция простого и декоративного короба для встраиваемой вытяжки: как спрятать (закрыть) трубу

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

по индивидуальным замерам выполняются детали будущей конструкции;
далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
после создания каркаса, монтируется полка и задняя плоскость;
в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

повышенная запылённость или влажность помещения;
неправильно подобранное сечение канала;
отсутствие притока свежего воздуха, в результате чего образуются застои;
несоответствие пропускной способности с расчётными значениями для данной системы;
неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

убедиться в рабочем состоянии вентиляционного оборудования;
проверить состояние шахты на наличие засоров, устранить их;
заменить фильтры, почистить сетки;
выполнить запуск системы и провести поиск негерметичных участков;
при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Видимая часть короба

Фасад короба можно выполнить в двух вариантах:

две распашных дверцы;
одна горизонтальная, которая открывается снизу вверх.

Как будут открываться дверцы, зависит от вас и лично ваших предпочтений. Здесь учтите ваш рост и особенности конструкции кухонного гарнитура.

В качестве фасада не стоит использовать стекло, так как оно не скроет внутреннюю часть короба и зеркало. Основная функция зеркала — увеличить пространство, а в нашем случае оно будет находиться на уровне выше глаз и его роль в увеличении помещения будет ничтожно мала.

Короба для вытяжки прячут гафротрубы

Фасад кухонного короба должен ничем не отличаться от фасадов других кухонных шкафов. Не забывайте, его роль — маскировка. Это достаточно легко, если вы закажите весь кухонный гарнитур у одного производителя и заранее сообщите ему размеры будущей вытяжки.

Если же вы самостоятельно принялись за изготовление короба, постарайтесь подобрать одинаковый материал и средство для нанесения цвета или рисунка.

Материал для изготовления короба для вытяжки прямо пропорционально зависит от материала, из которого собран кухонный гарнитур.

Наиболее часто используемые материалы: натуральное дерево, ДСП и МДФ.

Можно предположить, что короб не так будет подвергаться воздействию воды, жара или пара, как столешница. Поэтому на материале для его изготовления можно сэкономить. Как показывает практика, это ложный вывод.

Выбор короба для вытяжки — серьезное занятие

Короб точно так же, как и любая другая кухонная поверхность, подвергается воздействию всех химических реакций, происходящих на кухне. На нем оседает запах, жир, гарь и пар. И очищать его приходится точно так же, как и любой другой фасад. Поэтому материал для короба должен выдерживать еще и чистящие средства.

Для надежности и более длительной гарантии постарайтесь заказать кухонный гарнитур у одного производителя.

Вытяжки крепятся с помощью специальных отверстий по углам, в которые вкручиваются болты. Телескопическая вытяжка крепится точно так же, за исключением нижнего горизонта, так как он закрепляется «по установке».

Особенность телескопических вытяжек заключается в том, что одна часть механизма должна находиться внутри короба. Эта часть крепится к нижнему горизонту короба. Поэтому нижний горизонт получается несколько приподнятым по отношению к нижней части короба.

Оформление вытяжки для кухни

Установка вытяжки довольно простой процесс: сначала стяните верхний горизонт с боками, затем установите эту конструкцию на вытяжку. После чего «по месту» установите нижний горизонт и зафиксируйте его местоположение в коробе.

Далее на этом уровне просверлите отверстия в боках короба и закрепите нижний горизонт.

Мы вам представили краткую рекомендацию по установке вытяжки в короб. Конечно, существует масса других конструкций, более сложных, но для начинающего ремонтника этого вполне достаточно.

Вытяжка — это неотъемлемая часть кухни, ведь она избавит вас от нежелательных запахов, испарений и жира, оседающего на стенках шкафа. Конечно, проветрить кухню можно, открыв окна, но это не всегда эффективно и не всегда возможно.

А вытяжка без короба смотрится как нефункционирующая часть кухонной техники и создает на кухне ощущение постоянного ремонта.

Поэтому короб — это важная деталь в вашем кухонном интерьере, о которой следует побеспокоиться заранее. Ведь, если заказывать короб отдельно от кухонного гарнитура — его стоимость завышается, так как размер заказа небольшой. Конечно же, если вы обладаете столярными навыками, вам можно только позавидовать и пожелать удачи в работе.

В противном случае не стоит испытывать первый опыт на столь важной конструкции

Воздуховоды из пластика: из каких материалов делают

ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.
ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

Дешевые, но долговечные пластиковые короба для вытяжки

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

невысокая цена;
длительный срок эксплуатации;
технические качества изделия, обеспечивающие простоту эксплуатации;
низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

Схема размещения пластикового вентиляционного короба с размерами

отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов. В качестве сырья используют разные группы полимеров:

Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

экологической безопасностью;
механической прочностью;
пластичностью;
устойчивостью к воздействию химически активных и органических веществ;
стойкостью к перепадам температур;
небольшим удельным весом;
влагостойкостью;
не подвержены коррозии;
просты в монтаже и обслуживании;
большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
широкой цветовой палитрой;
доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Особенности проектирования и установки

Монтаж пластиковых вентиляционных коробов несложен, и его можно осуществить полностью самостоятельно.

Но придется во всем полностью разбираться, особенно в особенностях проектирования системы и установки.

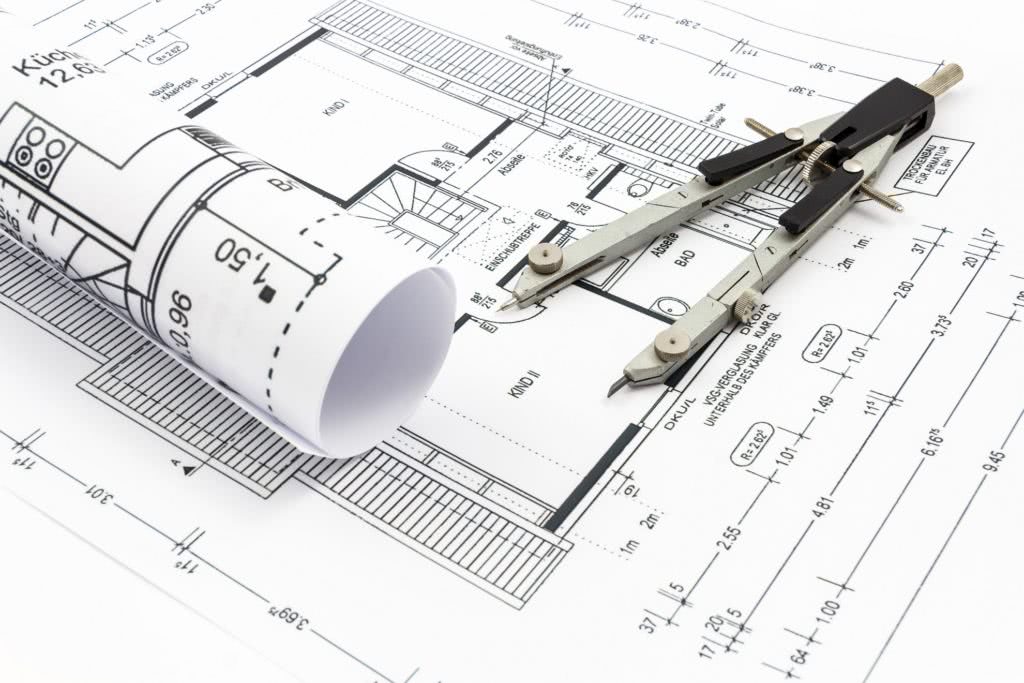

Составление проекта

Обычно составление проекта не представляет особых сложностей для интересующегося человека. По сути, достаточно будет уделить этому вопросу около получаса своего времени, использовав пару листов бумаги и карандаш.

Необходимо изобразить будущую схему системы вентиляции. При этом обязательно нужно учесть следующее:

вид, размер настенной пластины;
размеры, тип сечения каждого воздушного канала;
сколько необходимо переходов, колен, соединителей и их вид;
количество крепежей и держателей.

Все это поможет с точностью определить, сколько и какого материала нужно для формирования системы. А после этого можно отправляться в магазин и закупить все необходимые элементы системы вентиляции.

Необходимые инструменты

Помимо самих элементов вентиляции, необходим и определенный набор инструментов. Без них ничего не получится, хотя для монтажа короба и не нужны особые умения.

Минимальный набор таков:

перфоратор;
рулетка;
ножовка;
строительный уровень;
обыкновенный карандаш или же маркер;

Подготовив все вышеописанное и убедившись, что все эти инструменты полностью исправны и готовы к работе, можно приступать непосредственно к процессу монтажа.

Монтаж вентиляционного пластикового короба

При установке пластиковых воздуховодов своими руками нужно соблюдать следующие правила:

длину канала не стоит сильно увеличивать. Желательно даже ее минимизировать и уложиться в три метра;
нужно использовать минимальное количество дополнительных элементов. Повороты, сужения, расширения и т. п. будут замедлять скорость движения воздушных масс, что снизит эффективность работы системы в целом. К тому же из-за этого повысится уровень шума, и будет скапливаться больше мусора, пыли и жира;
при размещении воздуховода близко к отопительной системе здания нужно предусмотреть теплоизоляцию короба. Наилучший вариант — использовать пенопласт;
выходы следует оборудовать сетками/решетками. Это позволит защитить вентиляционную систему от попадания внутрь мелких грызунов и птиц. Мелкие сетки позволят не допустить попадание насекомых;
сборку каналов следует начинать на полу. Только после этого можно начинать примерку системы и разметки всех креплений. А после этого можно приступать к самому монтажу;
когда необходимо пропустить канал через навесные шкафы, его следует крепить к стене, используя хомуты. Если же воздуховод проходит над шкафами, то крепление может быть осуществлено при помощи одних лишь саморезов. А чтобы оно было более надежным (во избежание возможного смещения и потери герметичности), можно использовать уплотнители из резины;
при креплении воздуховода к потолку крепежные элементы нужно располагать с промежутками не более чем в один метр;
все стыки желательно смазывать изнутри герметиком (по возможности нейтральным). Внешняя сторона обклеивается скотчем, который легко можно подобрать по цвету. Это может усложнить процесс демонтажа и чистки вентиляции, но обеспечит герметичность;
проще всего собирать систему, постепенно соединяя элементы в направлении от выхода к вытяжке. Ошибка многих заключается в том, что они начинают сразу с двух сторон и двигаются к центру;
правильность сборки нужно дополнительно проверять перед первым запуском.

Сборка и монтаж короба

В принципе, все достаточно просто. Надо на первом этапе определиться с размерами конструкции. После чего производится разметка на выбранном плитном материале. Затем вырезаются все элементы, а это боковины, крышка, дверцы, задняя стенка из ДВП, если она необходима, и три планки шириною 5-7 см и длиною, равной фасадному проему и боковинам. Это специальные упорные планки, на которые будет укладываться сама вытяжка.

Теперь все это надо собрать в единую конструкцию, используя металлические уголки и саморезы. Обязательно устанавливаются два навеса, с помощью которых короб будет навешиваться на стену. Дверцы навешивать не надо, они устанавливаются в последнюю очередь, когда сам короб уже будет установлен на стене, а в него будет вмонтирована вытяжка.

Теперь на стену надо прикрепить монтажную металлическую планку, а на нее повесть полуготовый короб. Остается в него уложить вытяжку, прикрепив ее к планкам болтовым соединением. После чего навешиваются фасадные части. Не забываем, что еще на стадии распила необходимо позаботиться об отверстие под вентиляционную трубу. Поэтому в крышке надо это отверстие просверлить.

Если в первую очередь устанавливается на стену вытяжка, то ее надо закрепить именно к стеновой поверхности. А уже после этого проводить монтаж короба. Тогда в этом случае нет необходимости использовать заднюю стенку и упорные планки, что сократить расходы.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
Делайте воздуховод разборным, так как его периодически требуется чистить.
При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Как делается врезка вытяжки в кухонный шкаф

Занимаясь вопросом относительно того как встроить вытяжку в шкаф, приходится сталкиваться с задачей модернизации имеющегося подвесного шкафчика. Все работы по врезке в шкаф проводятся по следующему принципу:

Демонтаж шкафчика.
Расшивка задней стенки и удаление дверцы.
Разметка плоскости нижней детали посредством карандаша и линейки.
Угловые точки предварительно просверливаются сверлом, диаметр которого позволит пропустить через отверстие полотно лобзика.
Образовавшиеся грани обрабатываются герметиком.

Важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты.

Как сделать и закрыть короб от вытяжки на кухне
