Виды кирпичной кладки стен: таблица кладочных размеров для конструкций толщиной в чертверть, в полкирпича, в 3 и так далее, варианты, схемы и чертежи перевязки

Системы и типы перевязки швов

Хотя кирпичи имеют приблизительно одинаковые размеры, их всегда укладывают с определенной накладкой на соседний ряд – это называется перевязкой и способствует образованию целостной стены вместо набора кирпичных столбиков, соединенных между собой только раствором. Способов организации перевязки существует довольно много, но наиболее популярны сегодня три из них.

Цепной способ, также известный как однорядный, пользуется, вероятно, наибольшим успехом, поскольку он одновременно довольно прост и очень надежен. Смысл заключается в том, что отдельные горизонтальные ряды выкладываются и тычковыми, и ложковыми, причем обычно через один – получается своеобразное «переплетение». Результат на лицевой стороне получается довольно красивым, потому внешняя отделка необязательна. Для правильного оформления углов и любых других срезов понадобятся кусочки в четверть, три четверти и полкирпича, потому что без них окончить стену в нужном месте грамотным срезом будет проблематично. Такой нарезкой лучше не заниматься самостоятельно – есть производители, которые выпускают блоки соответствующих размеров.
Цепная перевязка особенно уместна в местах пересечения двух стен. Каждый второй ряд в этом случае частично встроен в другую стену, благодаря чему две стороны здания характеризуются целостностью и каждая из них опирается на соседнюю. Это добавляет прочности зданию и увеличивает его долговечность.
Многорядная перевязка заключается в технике укладки, при которой ложковые и тычковые ряд идут не через один, а в каком-либо другом порядке и в неравном количестве – рядов одного из видов будет куда больше, нежели другого. При этом небольшое смещение следующего ряда по отношению к аналогичному следующему сохраняется всегда.

Хорошим примером того, как сложные системы перевязки увеличивают прочность здания, являются некоторые старинные постройки, которые находят по всему миру. В древности раствор не был известен многим народам, кроме того, он справедливо считается менее надежным, нежели кирпич, однако бесшовная кладка с грамотной перевязкой иногда насчитывает даже несколько тысячелетий, при этом не является особо пострадавшей.

Изготовление рамы под колодец

Как только котлован вырыт, подготавливаются круглые рамы определенного диаметра (1 метр и более). Самую нижнюю раму принято называть основной, остальные – промежуточными, последнюю – верхней.

Нижняя рама изготавливается их дерева, железобетона или металла. Она по наружному диаметру превышает остальные на 5 – 6 см. Она также должна быть самой прочной, с толщиной стенок от 80 до 100мм и обладать значительным весом.

Рама для колодца

В зависимости от толщины кирпичной кладки зависит ширина основной рамы. Если кладка осуществляется в один кирпич, то ширина рамы составляет 250мм, если кладка в полтора кирпича – 370мм. Снаружи к ней крепится стальной нож. Остальные рамы, как правило, делаются из дерева, толщина которого составляет 80мм. Их ширина может совпадать с кладкой либо быть немного меньше, чтобы возможно было заполнить швы цементом.

Чтобы придать кирпичной колодезной кладке особую прочность, рамы необходимо скрепить при помощи анкеров или арматурных стержней, диаметр которых составляет 1,5см и более, на концах которых имеется резьба в 15,0см длины. Можно применить шайбы и гайки. Чтобы установить металлический крепеж, в рамках делают отверстия: в верхней и нижней по 6 штук, в промежуточных – в два раза больше. При этом должно быть полное совпадение всех отверстий в разных рамах.

Рама для колодца 1 — основная рама 2 — промежуточная рама 3 — верхняя рама 4 — стержни

Если воду из колодца предполагается использовать как для полива сада и огорода, так и в пищу, то стоит позаботиться об использовании высокосортного цемента, чтобы он не начал размокать и пропускать грунтовые воды внутрь сооружения. Как правило, используется М500 (портландцемент).

Как только подготовка завершена, необходимо монтировать рамы. Гайка до упора навинчивается на анкер, после чего, насаживается шайба, вставляется в отверстие нижней рамы, надевается шайба, зактягивается гайка и так проделать пять раз.

Таким же способом соединяется основная рама с промежуточной. Чтобы колодец имел безупречно круглую форму, необходимо использовать шаблон. Это кольцо, состоящее из двух одинаковых частей, соединенных при помощи клиньев. Чтобы удержать кольца в середине ряда, используют крючки. Как только ряд кладки положен, шаблон стоит переместить. Для свободного извлечения шаблона кладка не должна до него доставать на 5мм и более. Чтобы усилить кладку, через каждые 4-5 рядов протягивают проволоку 5-миллиметрового диаметра.

Не доходя 5 см до промежуточной рамы, кладка прекращается и устанавливается анкерная конструкция из 12 элементов, которые закрепляются ранее приведенным способом. Конструкция должна быть строго вертикальной и горизонтальной, без отклонений. Между кладкой и рамой наносится цементный раствор с добавлением гравия и щебня. Чтобы рама устанавливалась плотно и ровно, в кирпичах делают соответствующие выемки для анкеров с гайками и шайбами. Если вода будет попадать в колодец сбоку, то в кладке оставляют окна габаритами 500мм*200мм, чтобы затем их закрыть фильтрами из пористого бетона.

Колодец требует постоянного ухода, поэтому для легкого спуска в него необходимо установить на стенах скобы еще в процессе кладки. Они размещаются в шахматном порядке и расстояние между ними должно составлять около 20см. Причем скобы должны быть покрыты водостойкой краской.

Характеристики различных цветов

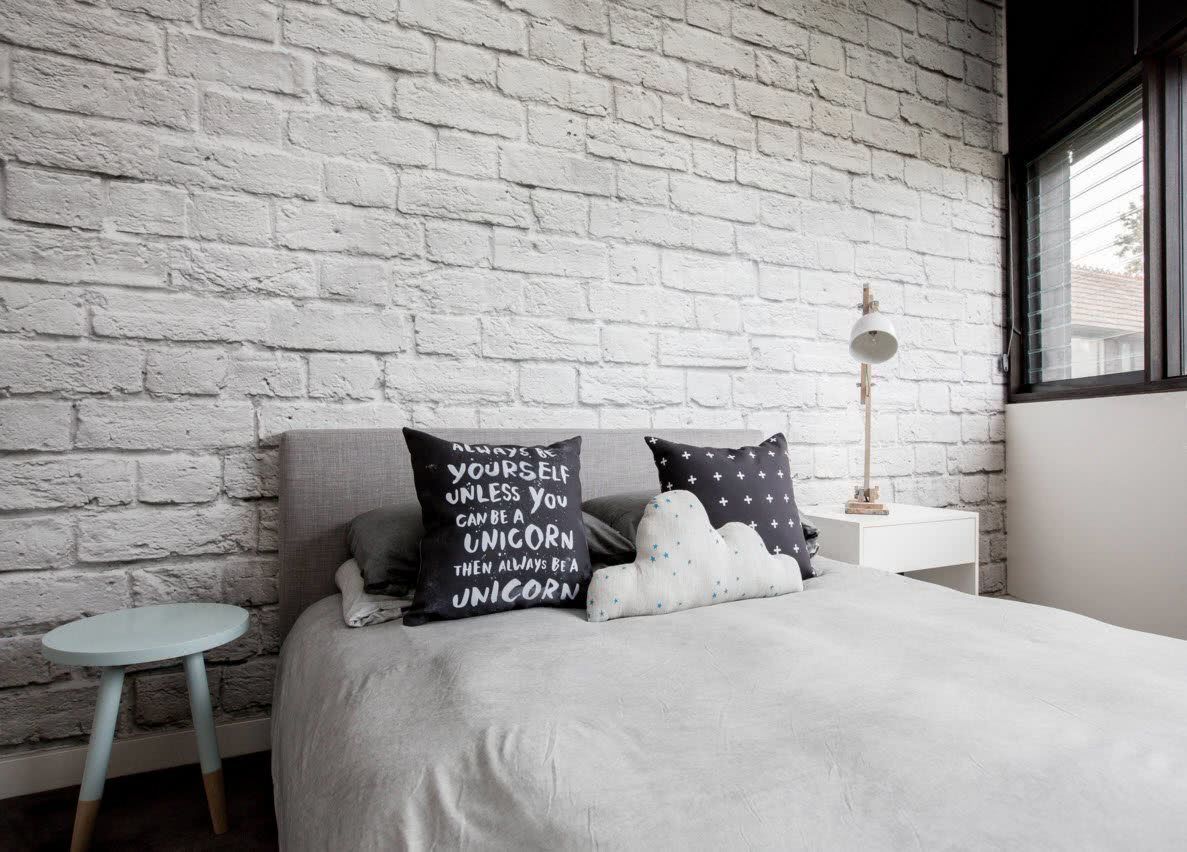

Фоновые стены в небольших помещениях или в скандинавских интерьерах выполняются в белом цвете, для кантри характерно сочетание красно-белой гаммы.

Белизна визуально увеличивает пространство и служит прекрасным основанием для декоративных элементов и конструкций.

Темно-серый цвет вносит в атмосферу ощущение уюта, уединения, спокойствия. Но это касается только просторных комнат.

Светлый оттенок напротив расширяет и увеличивает объем помещений, к тому же это ненавязчивый и нейтральный тон, идеально подходящий в качестве фона.

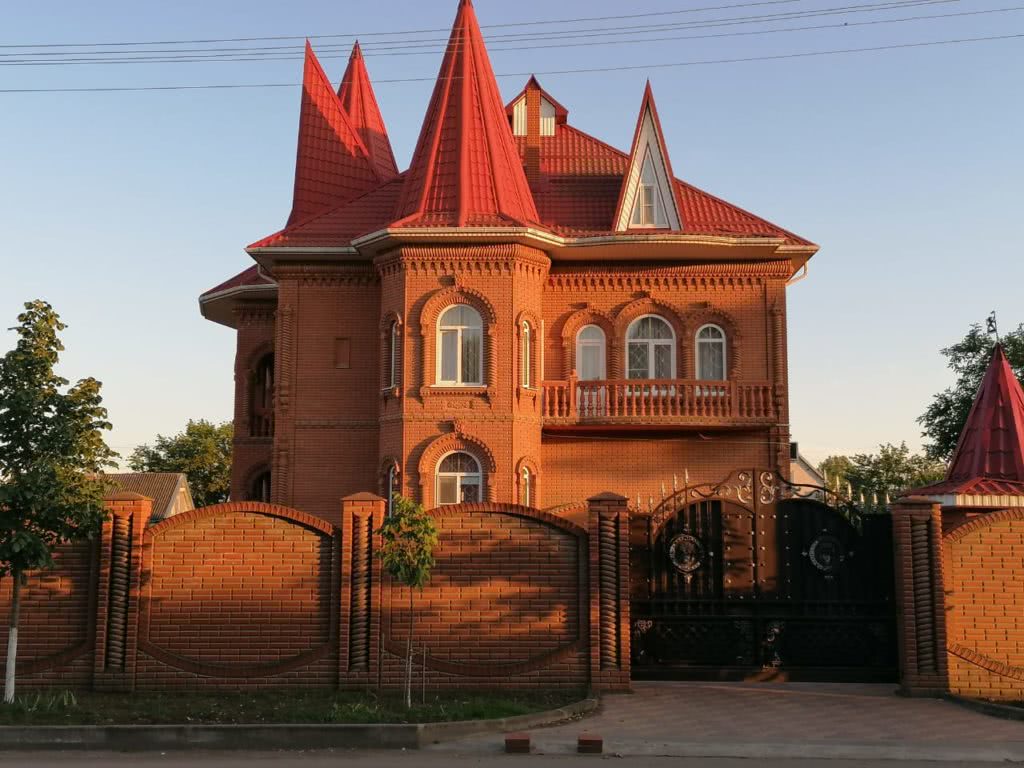

Из красной глины производят материал соответствующего цвета, который широко применяется в кантри, лофте, классике и гранже.

Благодаря насыщенности оттенка красной глины, стена не требует дополнительной отделки, а мебель в комнате должна быть простой и неброской.

Требования к стройматериалу

Покупая кирпич для возведения жилья, необходимо принимать во внимание среднестатистические данные по климату на территории строительства. При сыром климате желательно не применять силикатный кирпич

Для холодных регионов необходимо сооружать коттеджи из традиционного красного кирпича, обладающего повышенной морозостойкостью.

Выбирая стеновой материал, прежде всего проверяют сертификат на него и соответствие характеристик требованиям проекта. Далее визуально осматривают кирпичи. Те, которые изготовлены в соответствии с правилами, при ударе будут издавать звонкий звук. Они имеют равномерную красно-коричневую расцветку, наиболее насыщенную в середине изделия.

Малообожженый кирпич имеет розоватый цвет и глухой звук при простукивании. А прожженный, как правило, имеет подпалины по граням и темно-серую, практически черную середину.

Маркируется кирпич буквой «М», указывающей его прочность. Далее располагается цифровое обозначение, указывающее на давление поверхности в кг/см2, которое он способен выдержать. В торговой сети можно приобрести красный кирпич с маркировкой марок от М 50 до М175. Марка имеет влияние на вес блока, чем выше марка, тем он тяжелее.

Области использования кирпича по маркировке:

М50, низкие ненагруженные конструкции, перегородки и ограждения.
М75-100, несущие стены объектов до 2-х этажей.
М100-150, несущие стены объектов до 3-х этажей.
М150-М175, цокольные и фундаментные конструкции.
М175, внешняя облицовка стен.

Основные свойства полнотелого кирпича М 150 для выполнения одно кирпичных стен:

прочностные характеристики, 150 кг/см2;
объемный вес кирпичей, 1800-1920 кг/м3;
теплопроводность красного кирпича, 0.70 Вт/мС.

Распространенные ошибки и их последствия

Что нужно знать:

При формировании кладки обязательно использовать причальный шнур. Он направляет мастера, чтобы ряды получились ровными по горизонтали.
При его отсутствии процесс движется намного медленнее, приходится чаще проверять горизонталь с помощью линейки и строительного уровня.
Когда кирпич кладется на раствор и занимает свое место, выравнивать его следует одним, максимум двумя движениями и легкими постукиваниями по поверхности.
Если двигать и выравнивать элемент несколько раз, раствор расслоится, и основная его часть выдавится из шва. В результате соединение будет потеряно, кладку придется переделывать.
Обязательно проверять отклонения не только по горизонтали, но и по вертикали. Для этого используют отвес или двухметровую линейку. Если разница получится больше допустимой, стена может не выдержать нагрузки от перекрытий.
Перевязка должна быть качественной, на ½, ⅓ часть кирпича, иначе конструкция потеряет прочность.
При заполнении швов не надо спешить. Раствор должен плотно заполнять расстояние между кирпичами, иначе дом получится холодным. Начинающему каменщику рекомендуется класть цементную массу отдельно для каждого кирпича.
Кладка должна быть чистой, излишки удаляют своевременно, особенно это касается облицовки. Позже, когда начнутся отделочные работы, лишний раствор будет мешать и потребуется больше усилий на его ликвидацию, чем если бы это было сделано пока он был свежим.

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

На вопрос о том, каким кирпичом класть цоколь, мы можем однозначно ответить, что наиболее подходящим как с экономической, так и с практической точки зрения материалом является керамический (см. фото 2).

Фото 2. Керамический кирпич на поддонах

Какой марки кирпич нужен для цоколя?

Для цокольной части здания нужно выбирать кирпич высокой марки прочности:

М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см2.

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Фото 3. Рядовой (забутовочный) керамический материал

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Полнотелый кирпич для цоколя (см. фото 4) обладает сплошной структурой (пустотность не более 13%), поэтому и теплопроводность несколько выше. Зато по прочности он значительно выигрывает, что позволяет использовать его для возведения ответственных несущих конструкций.

Фото 4. Полнотелый керамический материал

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Допускается применение и пустотелого материала (см. фото 5), но только для строительства зданий высотой не более 1 этажа, которые не создают чрезмерных нагрузок на основание. При этом в процессе выбора учитывайте, что пустотность – показатель вариативный. То есть у одних элементов она может составлять 15%, а у других – 46%. Соответственно, и допустимая нагрузка у них будет разная. В этом случае не нужно долго думать, из какого кирпича сделать цоколь – выбирайте «золотую середину».

Фото 5. Пустотный красный кирпич

Какой по размерам должен быть кирпич для цоколя?

Полнотелые керамические изделия выпускаются в 2-х форматах:

1НФ – одинарный с размерами 250×120×65 мм;
1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

Советы при укладке кирпичной стены

Для успешного возведения кирпичной стены нужно соблюдать много правил

При этом есть советы, на которые стоит обратить внимание в первую очередь

Для кирпичных швов важно не допускать их совпадения по вертикальным линиям. Необходимо делать перевязывание кирпичей. То есть нужно следить за чередованием швов

И чередовать тычковые и ложковые ряды. Швы при этом должны быть достаточно заполнены цементным или клеевым раствором

То есть нужно следить за чередованием швов. И чередовать тычковые и ложковые ряды. Швы при этом должны быть достаточно заполнены цементным или клеевым раствором.

Во время укладки необходимо избегать:

Отклонения положения кирпичей от воображаемой вертикальной и горизонтальной линии.
Слабой перевязки. То есть перекрытия одного кирпича другими из верхних рядов.
Неаккуратно выполненной, например, поспешной кладки.
Разного количества нанесённого раствора.
Неправильного зазора между соседними кирпичами. Расстояние должно составлять 3 см.

Чтобы было меньше ошибок, а также для их полного предотвращения, нужен план с расчётом. Стоит просто схематично изобразить внешний вид будущей кладки с размерами. Конечно, нужно вычислить количество необходимых кирпичей. Результат работы по плану с расчётом — красивая ровная стена.

Советы по технологии кладки стен

При кладке стен необходимо выдержать определённую технологию

Перечислим самое важное

Перед тем, как начать кладку, необходимо провести изоляцию. Для этого по периметру кладки укладывают, например, слой рубероида или другого изолирующего материала.
По углам цоколя с помощью уровня кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями составляет 77 мм.
По порядовкам натягивают шнуры-причалки. Они помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки.
Шнур размещают через каждые 5 м. Чтобы не допустить его провисания, через 5 м делают маяк в виде кирпичей для натяжения шнура.
Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб.
На кирпич, используя мастерок, кладут раствор. Его толщина в 30 мм. Отступ от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».

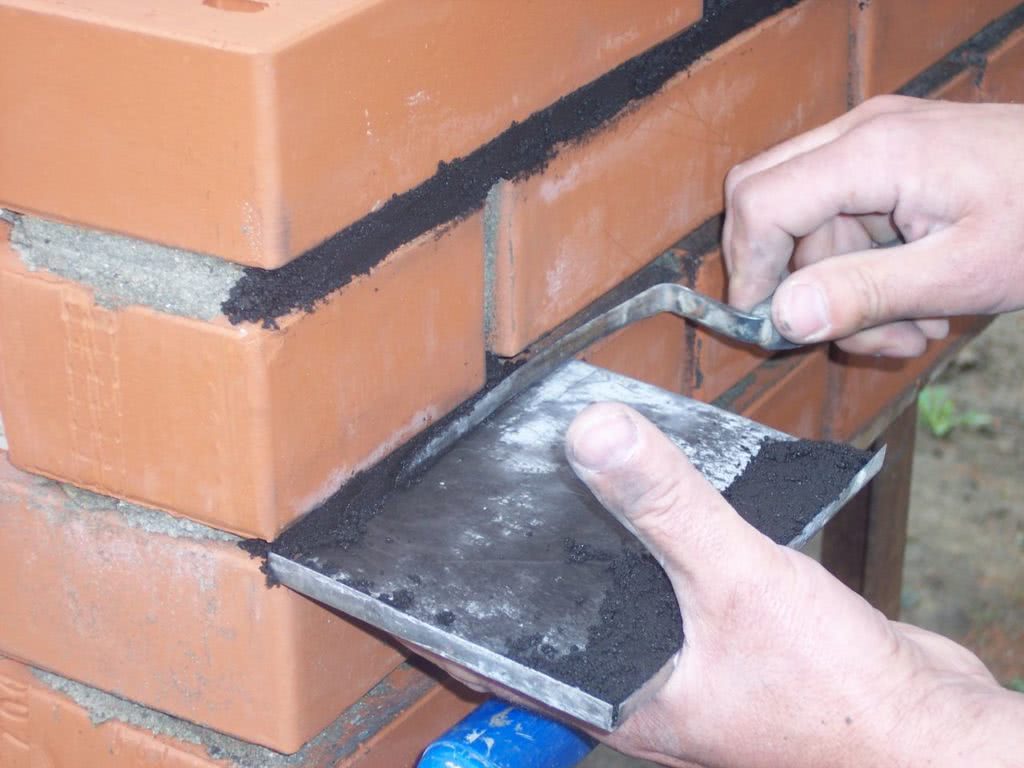

Расшивка швов

Расшивка швов кирпичной кладки – это выделение швов, доведение их до эстетического и оформленного внешнего вида. Применяется, когда нужно придать кирпичной кладке четкий рисунок с наружной стороны. А также, чтобы получить достаточное уплотнение раствора в швах. Швам при расшивке придают следующие формы:

треугольную,
вогнутую,
выпуклую,
прямоугольную,
закругленную.

Так, например, для получения выпуклых швов используют расшивки вогнутой формы.

Швы кладки керамического кирпича расшивают до момента схватывания раствора.Порядок расшивки такой:

Вытирают поверхность кирпичной кладки от растворных брызг.
Расшивают вертикальные швы (3-4 ложка или 6-8 тычков).
Расшивают горизонтальные швы.

Совет! Выбор способа расшивки швов зависит от предпочтений хозяина дома

Но важно помнить, что вогнутые типы расшивки не рекомендуется применять снаружи здания для облицовки. Потому что в период осадков там будет скапливаться вода. А это действует разрушительно на кирпичную кладку

А это действует разрушительно на кирпичную кладку.

Кладка углов дома

Кладка кирпичей в углах -очень важный процесс. Во-первых, кладку рекомендуется начинать именно с углов. Во-вторых, от того, насколько она будет ровной и правильно выполнено в углах перевязка рядов, зависит прочность выложенных кирпичных стен. В третьих, кладка углов.должна быть строго вертикальной.

Для кладки кирпичных углов нужно подготовить неполномерные кирпичи. Это половину, четверть и три четверти от целого. Для этого используют кирпичи с дефектами или с отбитыми углами. При выкладывании прямого угла используются трехчетвертки и четвертки.

Начинают с двух трехчетверток. Выкладываются во внешнюю часть угла ложковой стороной. Промежуток между трехчетвертками и тычковыми кирпичами заполняются четвертками. Следующий ряд- забудка. Делается тычковыми рядами. Далее верста – ложковыми рядами. Затем перевязка вертикальных швов. Выполняется ложковыми рядами. Такое чередование продолжают до необходимой высоты.

Таким образом, существует большое многообразие способов укладки керамического кирпича. Каждая привлекательна по-своему. Применяется в зависимости от разных факторов. Например, таких, как место расположение дома, климатическая территория, дизайнерские задачи и бюджет. Выбор за вами. Но какое бы решение вы не приняли, любой способ укладки вам по силам. Можно смело воплощать свои мечты!

Как выбрать кирпич?

Кирпичи бывают разных степеней прочности: М-75 и М-100 слабые, М-125 и М-175 средние, М-200, М-250 и М-300 прочные. Для частной постройки достаточно М-175. Различают материал и по морозостойкости, которую обозначают буквой F и числом после нее, например F25.

Число – это количество циклов заморозки, которое выдержит материал. Если дом строится в северных регионах, чем выше число, тем лучше.

В строительных магазинах кирпичи делят на две большие категории: строительные и облицовочные. Первые – это несущий материал. Облицовочные блоки нужны для красоты, они дороже и имеют более опрятный вид.

Негативные стороны колодезной кладки из кирпича

Устройство горизонтальной диафрагмы в колодцевой кладке.

Значительная трудоемкость процесса строительных работ по возведению наружной кирпичной стены.
Возможно скрыть несоответствие технологического процесса укладки утеплительного материала. В результате чего стена не сможет выполнять в полной мере свои утеплительные функции.
Очень тяжело и почти невозможно контролировать общее состояние утеплительного слоя. Ведь он находится внутри стены.
Низкий уровень надежности стены, предполагающий применение дополнительных растворных диафрагм.
Сильная инфильтрация воздушного потока через имеющиеся полости.
Благодаря использованию в процессе строительных работ металлических элементов, которым в дальнейшем понадобится антикоррозийная защита, будет поступать через них холод.
Невысокий уровень дальнейшей ремонтной пригодности, который обусловлен различными параметрами по эксплуатации используемого сырья.
В зимний период времени образуется конденсат на поверхности стен.

https://youtube.com/watch?v=LF2L4p0E4rU

Все озвученные ранее характеристики, рекомендации по кладке кирпичной стены колодезным методом, достоинства и недостатки позволяют в полной мере оценить строительные работы различных зданий и сооружений. Отрицать удобство работы с кирпичом и его демократичную стоимость нельзя. Но возможные риски и непредвиденные траты могут полностью перекрыть все желаемые выгоды, заведя строителей и заказчика в тупик. Поэтому несколько раз подумайте, перед тем как приступить к возведению кирпичных стен колодезным методом кладки.

Одним из самых важных показателей качества современных зданий является их энергоэффективность, т. е. способность сохранять тепло во внутренних помещениях за счет применения наиболее устойчивых с точки зрения теплопроводности материалов. При этом простое утолщение стен, к сожалению, не помогает: по современным нормам даже в московском регионе, не отличающемся длительными экстремальными температурами в холодное время года, толщина стены из полнотелого кирпича должна составлять более двух метров.

Очевидно, что такое решение не годится по многим параметрам, начиная от увеличенного расхода строительных материалов до создания недопустимо высоких нагрузок на фундамент. Поэтому выход в данной ситуации видится в применении более прогрессивных технологий строительства.

Техника кладки кирпича

Существует три технологии кладки кирпича:

Вприжим.
Вприсык.
Вполуприсык.

Технология «вприжим»

Для выполнения этой техники необходимо уметь хорошо орудовать кельмой или мастерком. Для такой технологии необходим жесткий раствор. Его используют для укладки ложковых и тычковых рядов. При такой кладке остаются заполненными все швы.

Выполнение технологии «вприжим» начинается с накладывания кельмой раствора. Его нужно разгладить, чтобы получилась ровная постель. Стоит помнить, что цементно-песчаная смесь выкладывается на расстоянии 1 или 1,5 см от края стены.

Затем ребром инструмента, находящегося в правой руке, часть раствора подгребается и прижимается к боковой грани ранее уложенного кирпича. Другой рукой на свое место укладывается следующий кирпич и после этого кельма вынимается, оставляя вертикальный шов между блоками заполненным цементно-песчаной смесью.

После этого положение кирпича выравнивается во всех трех плоскостях. Чтобы ряды стены были ровными необходимо следить за натянутостью шнура-причалки. Если после усаживания блока в горизонтальных или вертикальных швах появляется излишек раствора, его нужно одним движением кельмы отрезать и перенести дальше по стене для постели следующих блоков.

Несмотря на сложность такой кладки, швы полностью остаются заполненными, поэтому прочность этой технологии является очень высокой.

Кладка «вприсык» и «вприжим»

Технология «вприсык»

Здесь применяется более пластичный раствор. Заполнение швов не является стопроцентным. Частично они заполняются при укладке последующих рядов. Такое возведение стены называется впустошовку. Этот способ применяется для ложковых и тычковых рядов.

Начинается процесс кладки кирпича с расстилания и разравнивания постели на несколько блоков вперед. Затем держа кирпич под уклоном часть расстеленного материала захватывается тычковой гранью. Подгребать раствор следует на расстоянии до 12 см от последнего уложенного кирпича. Если же выполняется тычковая кирпичная кладка, смесь подгребается ложковой гранью.

По мере приближения кирпича к своему месту, его необходимо выровнять до горизонтального положения. Так, часть раствора, ранее располагавшегося на постели, оказывается в шве между кирпичами.

Затем блок выравнивается по всем плоскостям и выверяется по шнуру-причалке.

Этот метод проще, поскольку позволяет орудовать обеими руками для выставления блоков в ряд. Если при накладывании раствора рассчитывать его подрезку кельмой, на такой способ уйдет больше времени, чем на кирпичную кладку без подрезки. Метод «вприжим» является наиболее затратным по времени, однако он обеспечивает полноценное заполнение вертикальных швов.

Расстилая постель следует помнить, что она должна располагаться в 2-3 см от края стены. Благодаря этому при движении кирпича по постели в направлении ранее уложенного, смесь не будет выступать наружу. Это особенно актуально для облицовочной кладки или, когда не планируется утепление кирпичной стены.

Технология «вполуприсык»

Этот способ очень схож с вышеописанным, однако исполняется чаще всего для кладки забутки. Такая кирпичная кладка осуществляется при наличии двух внешних, чаще всего ложковых рядов. В середину, где расположится тычковый ряд забутки, выкладывается и разравнивается растворная постель.

Схема кладки в 2.5 кирпича

Движение кирпича по растворной постели в сторону ранее уложенного начинается за 6-8 см. В это время ложковой гранью захватывается часть раствора. Шов остается практически незаполненным. При кладке последующего ряда каменщику нужно проследить, чтобы в место стыка попало необходимое количество цементно-песчаной смеси и полностью заполнился шов. При некачественном заполнении швов между блоками снижаются теплоизоляционные и прочностные характеристики стены.

При кладке забутки необходимо точно соблюсти уровень и плоскость с соседними ложковыми рядами. Тычковая кирпичная кладка не должна выпирать или быть утопленной.

Инструменты для кирпичной кладки стен

Для качественной укладки кирпича в стену, пользуются следующими инструментами:

Кельма или мастерок – для захватывания и нанесения раствора на стену и кирпич. Ею же заполняют швы и убирают остатки раствора со стены;
Кирка или печной молоток – для раскалывания частей кирпича в случае необходимости положить половинку или треть блока;
Водяной уровень – для контроля равномерного расположения кирпичей;
Отвес – важный прибор для постоянного контроля равномерно вертикальной стены;
Шнур причалка – определяет высоту всего ряда;
Уголок – для формирования углов и других сложных конструкций в кладке;
Линейка или правило для подравнивания очередного ряда.

Сюда же входит защитная спецодежда, закрывающая тело, для исключения травматизма, нескользящая обувь, очки, для защиты глаз во время раскалывания кусков и верховые рукавицы.

Инструменты каменщикаИсточник netangels.ru

Как и чем утеплить кирпичную конструкцию?

Утепление стены необходимо в том случае, когда строительство происходит в регионах с холодным климатом. Так как красный керамический кирпич имеет низкую теплопроводимость, то в зонах с умеренным климатом толщина кладки составляет 51 см.

Зачастую утепление таких стен происходит с помощью:

минеральной ваты,
ваты из стекловолокна,
пенополистиролом,
насыпным пеностеклом.

Утепление кирпичной стены происходит всегда снаружи: если сделать его изнутри, то есть риск образования конденсата

Важно понимать, что при утеплении пенопластом, стена из кирпича станет паронепроницаемой

Возведение внутренних перегородок

Межкомнатные стены строить проще, чем наружные. Перегородки не имеют такого ответственного участка, как углы. Пустотелые керамические камни – оптимальный вариант для межкомнатных конструкций. Они обеспечивают хорошую звукоизоляцию при небольшой толщине кладки. Пред началом работы проводится разметка места под перегородку на полу и стенах. Ряды кладки ведутся по шнуру причалке. Перевязка швов выполняется аналогично процедуре с наружными стенами.

Фото 3. Кладка внутренней перегородки из пустотелого двойного кирпича

Раствор, выступающий на лицевую сторону конструкции, сразу удаляется, чтобы не допустить застывания. Необходимо подготовить ровную поверхность под последующую отделку.

Информативное видео расскажет об особенностях кладки облицовочного пустотелого кирпича:

https://youtube.com/watch?v=McMGzemmSN4

Технология самостоятельной кладки кирпича

Кладку несущих стен лучше выполнять из полнотелого кирпича. Это обеспечит повышенные прочностные характеристики конструкции, гарантированную надежность и долговечность строения. Толщина конструкций определяется в зависимости от необходимой несущей способности, теплотехнических и других эксплуатационных параметров на этапе проектирования здания.

Укладка керамического кирпича производится на постель (плашмя) горизонтальными рядами. В исключительных случаях – на ложок (ребро). В процессе работ обязательно выполняется перевязка продольных, поперечных и вертикальных швов, чтобы обеспечить монолитность конструкции и равномерное распределение воздействующих на нее нагрузок.

Высота одного горизонтального ряда определяется исходя из толщины используемого материала и кладочного шва (10 или 12 мм). То есть, при использовании стандартного кирпича (65 мм), она будет составлять 75 или 77 мм.

Система перевязки

Перевязка кладочных швов может выполняться несколькими способами:

однорядным;
многорядным.

При условии применения однорядной схемы качественный результат получается при чередовании тычковых и ложковых рядов. Также стоит учитывать, что в этом случае у соседних рядов поперечные швы смещены на ¼ кирпича.

Для обеспечения достаточной прочности соединения и правильного распределения нагрузок при кладке из одинарного красного кирпича требуется 1 тычковый ряд, который необходимо чередовать через каждые 6 рядов обычных. А при использовании утолщенных элементов – целесообразнее повторять через 5 рядов.

Но наиболее оптимальная схема перевязки показана на рис. 1:

а – кладка в 2 кирпича

б – кладка в 1,5 кирпича

в – кладка в 2,5 кирпича

Рисунок 1. Схема перевязки при разной толщине кладки

При кладке в полкирпича каждый 4-й горизонтальный ряд рекомендуется дополнительно армировать. Для этого можно использовать либо стальную арматуру небольшого сечения (до 8 мм в зависимости от толщины кладочного шва), либо специальную кладочную сетку.

Правила ведения кладки

Кладка стен из красного кирпича выполняется согласно следующему перечню несложных правил и с соблюдением последовательности:

Выкладка нескольких рядов по углам будущего строения согласно разметке с соблюдением горизонтали и вертикали при помощи строительного уровня.
Крепление на выведенных углах порядовок (см. рис. 2) – реек в виде уголков с нанесенными в соответствии с толщиной ряда делениями.
Выверка правильности установки порядовок и натяжка между ними причального шнура.

Рисунок 2. Схема установки порядовок и причалки между ними
Шнур располагается строго на уровне верхнего края, но с отступом от вертикальной плоскости кирпича 2-4 мм.
Вдоль будущей стены раскладываются кирпичи, и начинается кладка.
На поверхности расстилается раствор для укладки. Для тычкового ряда ширина грядки должна составлять 200-220 мм, а для верстового – 80-100 мм. Отступ от лицевой поверхности соблюдается в пределах 10-15 мм. Толщину грядки нужно обеспечить 20-25 мм (в зависимости от консистенции кладочной смеси), которых будет достаточно для получения шва 10-12 мм.
При работе с ложковым рядом к укладке следующего можно приступать только после выкладки его верст и забутки.

Термины, применяемые при кирпичной кладке, показаны на рис. 3

Рисунок 3. Термины, применяемые при кирпичной кладке.

Виды кладки
