Выбор лучшего фундамента для каркасного дома для возведения своими руками

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.Отличия свайного основания от плитного или ленточного состоят в следующем:

каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
Всесезонная установка. Ввинчивать сваи можно в любое время года.
Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
хозпостройки, беседки, сараи, навесы, веранды, заборы;
ворота распашного типа.

Алгоритм выполнения работ

Рисунок 4. Схема свайно-винтового фундамента При монтаже соблюдают такой порядок устройства свайного фундамента для каркасного дома:

Подготовка стройплощадки. Под свайный фундамент не нужно копать котлован или траншею. Однако необходимо очистить участок от побегов деревьев, кустарника, высокой травы, по возможности выровнять грунт на территории.

Разработка проекта. В нем определяют количество свай, их типоразмер (длина, диаметр трубы), шаг. Расстояние между сваями для каркасного дома зависит от веса строения, этажности, особенностей рельефа.

Предварительная разметка фундамента. Здесь обозначают его границы по периметру и место установки опор с учетом рельефа участка и выбранного шага

Важно выдержать одинаковое расстояние для равномерного распределения весовой нагрузки здания.

Вкручивание опор. Перед монтажом в месте ввинчивания делают небольшие приямки, глубиной примерно 0,3 м

В подготовленные углубления винтовые конструкции легко вкручиваются с помощью рычага из обычного отрезка металлической трубы. Заранее копать специальные ямы на всю глубину установки трубы нельзя. Так нарушится целостность слоя почвы, а опора потеряет свою стабильность в горизонтальной плоскости. В дальнейшем это может привести к ее «заваливанию» и перекосу всего дома.

Выравнивание свай. При вкручивании опор над поверхностью земли оставляют около 0,5 м труб. А после окончания работ их выравнивают между собой в одну плоскость. Излишки металла обрезают обычной болгаркой. Недопустимо выкручивать уже ввинченные трубы, так как слой почвы под ними уже разрыхлен и со временем они все равно просядут.

Сверху на выровненные опоры приваривают оголовки размером 200х200 мм. На них укладывают нижнюю обвязку для дальнейшего строительства дома.

Свайные опоры

Оптимальным решением для строительства на участке с глинистыми, песчаными почвами, будет использование винтовых металлических свай. Бетонные столбы привычнее, подходят для использования на пучинистых грунтах. Технология установки позволяет проводить монтаж без привлечения тяжелой техники. Дополнительно, достоинством свайного строительства является:

круглогодичная установка опор, без зависимости от погоды;
возможность работ на участках со значительным перепадом высот, на уклоне, в труднодоступных местах;
меньшая себестоимость опоры;
ремонтопригодность, отдельную сваю легко заменить;
большие сроки службы (80-100 лет);
хорошая защита подполья обусловлена эффективной вентиляцией, предотвращающей возникновение среды, благоприятной для гниения деревянного каркаса.

При всех положительных аспектах, есть и недостатки. На скальных грунтах гнутся лопасти на металлическом стволе, поэтому обустройство опоры каркасного дома невозможно. Плюс, подвальные помещения — исключены.

Обвязку можно выполнять металлическим швеллером, брусом. Проводится она поверх свай, выровненных по уровню. Двойную обвязку применяют для усиления несущей способности.

Ростверк может быть монолитным, с обустройством опалубки и заливкой бетоном. В данном случае, опора для каркасной стены максимально надежна.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.59%

Дом из кирпича
18.42%

Бревенчатый дом
14.47%

Дом из газобетонных блоков
16.55%

Дом по канадской технологии
11.5%

Дом из оцилиндрованного бревна
3.76%

Монолитный дом
4.03%

Дом из пеноблоков
3.4%

Дом из сип-панелей
3.28%

Проголосовало: 3323

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

Что необходимо учитывать при создании свайного фундамента

Важно учитывать нагрузку дома на основание, свойства почвы, уровень промерзания. А затем можно переходить непосредственно к строительству

Первым шагом в создании основы является проработка почвы: необходимо снять верхний плодородный слой, удалить корни.

Далее следует разметка участка. Как правило, для этого применяют веревки и колышки.

Перед тем, как начать погружать сваю в грунт, удобно выкопать небольшую ямку. Сваю устанавливают вертикально, при этом надо быть очень внимательным: отклонения, даже на сантиметр не допускаются.

После того, как все сваи будут смонтированы, нужно привести их концы в одно положение, иначе ростверк будет лежать неровно.

Сваи заливают бетоном.

3 этап – бурение

В индивидуальном стройке для бурения скважин под узкие сваи (для легких строений) применяется садовый бур. Для более крупных свай используется ямобур (электрический или механический). Ямобур позволяет пробурить скважину до 1000 мм. в диаметре и до 4 м.п. глубиной. Аренда ямобура обойдется от 12 тыс. руб. в день.

Выполняя бурение основное обеспечить достаточную глубину скважины, а именно:

пробурить ниже уровня промерзания грунта на 500-700 мм;
добраться до грунта с расцветай несущей способностью.

Диаметр скважины должен быть больше расчетного диаметра сваи, поскольку необходимо независимое пространство для выполнения работ по ее изоляции и армированию. В дальнейшем свободное пространство будет заполнено почвой.

Швеллер и винтовые сваи

Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.

При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.

Применение швеллера в свайно-винтовом фундаменте

Обвязка фундамента на винтовых сваях

При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров

На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.

Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима. Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо

Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.

Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.

Обвязка винтового фундамента применяется для любого строения при необходимых условиях.

Технология и материалы для обвязки винтовых свай фундамента

Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.

Какой фундамент лучше под каркасный дом и почему?

Фундамент конкретного каркасного дома учитывает факторы его окружающей среды (региона, типа грунта, уровня подземных вод):

Ленточный фундамент считается дорогим и подходит для грунта с высокой степенью пучинистости, склонного к движению и просадкам.
Плитный фундамент применяют для заболоченной земли и торфяников. Такой фундамент называется «плавающим» из-за его способности перемещаться вместе с верхним слоем влажных грунтов. Это тоже дорогостоящий тип фундамента.

Плитный фундамент для каркасного дома

Свайный фундамент может выдержать давление многоэтажного дома на проблемном грунте, но исключает наличие подвального помещения. Его можно возводить на слабом и слишком плотном грунте, при высоком уровне грунтовых вод.
Столбчатый фундамент, если выбирать по уровню эффективности и материальной доступности, учитывает эти два фактора. Он подходит под каркасный дом с пучинистым грунтом, для мест с высоким уровнем подземных вод, песчаной и глинистой почвы. Столбчатый фундамент является простым и бюджетным, он не требует специальной техники и может проводиться самостоятельно.

Ленточный

Распространенным видом является ленточный фундамент под каркасный дом. Технология такого возведения проста, она не нуждается в дополнительной технике. В зависимости от степени заглубления используют:

Мелкозаглубленный ленточный фундамент. Его глубина не превышает 70 см и располагается над зоной промерзания грунта. Основание делается мелкозаглубленным для возведения одноэтажных зданий на грунте подверженному морозному пучению.
Заглубленный ленточный фундамент. Используется, если в доме будет подвал, его глубина залегания доходит до 1,2 метра.

Строительство ленточного фундамента бывает монолитным, когда заливают опалубку, а также сборным, когда покупают готовые штучные бетонные блоки. Монолитное бетонное основание более надежное, его конструкция не имеет опасных швов. Такое основание не требует специальной техники для установки, однако устанавливается дольше в сравнении со сборным фундаментом.

Ленточный фундамент для каркасного дома своими руками

Установка ленточного основания дома включает такие основные этапы:

Подготовительные работы. Расчистка строительной площадки, покупка строительных материалов, разметка.
Работы с траншеей. Выкапывание траншеи и укладывание речного песка и слоя гидроизоляции.
Установка опалубки. Прочную опалубку хорошо фиксируют распорками.
Армирование. Если сэкономить на армировании, фундамент окажется недостаточно прочным. Прутья периодического профиля помещают внутрь опалубки сверху и снизу.
Заливка бетоном. Качественный бетон трамбуют после заливания, чтобы избавиться от воздушных пустот в его толще. Бетонную плиту оставляют до полного высыхания. После полного застывания бетона, опалубку снимают и улаживают гидроизоляцию.

Плитный

Этапы работы схожи с установкой ленточного фундамента, но бетон заливают на всю опорную площадь строения:

Проводим разметку и роем котлован необходимой глубины.
Кладем слой речного песка и гравия, утрамбовываем подушку виброплитой. Ложим гидроизоляцию. Рубероид улаживаем внахлест в несколько слоев, а наверх него укладываем пенопласт.

Плитный фундамент для каркасного дома своими руками

Опалубку возводим по всему периметру котлована и покрываем гидроизоляцией.
Армирование осуществляем прутьями диаметром не менее 10 мм. Места стыков прутьев надежно закрепляем специальной проволокой и формируем арматурную решетку.
Заливаем конструкцию качественным бетоном.

Недостатки винтовых свай: как бороться с ними

Винтовые сваи, на которые ставится каркасный дом, имеют свои недостатки. При этом некоторые производители делают все, чтобы их минимизировать, а некоторые стараются сэкономить, во что бы то ни стало. Как выбрать качественные сваи для своего дома?

Установка винтовых свай для каркасного дома своими руками

Не приобретайте сваи из электросварной трубы. Дело в том, что в местах сварки металл теряет свои технические характеристики, и в этих местах появляются первые дефекты металла. Особенно это актуально для влажных почв и торфянистых, которые ведут себя агрессивно по отношению к металлу. Электросвайные конструкции подходят только для легких беседок.
Для строительства дома остановитесь на сваях из толстостенных горячекатанных бесшовных труб. Такие сваи обладают повышенной коррозионной стойкостью. В Европе только такие труды используются для возведения домов по нормам проектирования.
Несмотря на привлекательный внешний вид большинства винтовых свай (черные и блестящие – просто мечта), необходимо проверить, имеется ли слой эпоксидного покрытия или порошковой краски. Если такого слоя нет – от свай лучше отказаться. Если этот слой есть и разглядеть сварный шов вы не можете – просмотрите трубы на просвет. Любой шов должен стать причиной вашего отказа.
Проверьте толщину металла. Чем толще – тем лучше. Недобросовестные фирмы продают сваи, толщина стенок которых составляет всего 3,5 мм. В течение 50 лет толщина металла под действием коррозии сократится примерно на 1 см, и составит около 2,5 см. Эти цифры мы получили, используя формулу образования коррозии. Такие цифры мы получили для щадящих почв, в торфяных землях процесс будет происходить в несколько раз быстрее.

Винтовые сваи используются при неровностях почвы

Таким образом, если сравнить европейское и российское производство, мы увидим, что 90% используемых в нашем строительстве свай являются некачественными. В результате срок эксплуатации всего дома сокращается почти в два раза.

Возведение своими руками

Соорудить свайный фундамент вовсе не проблема

Важно лишь знать технологию и иметь необходимый инструмент

Проектирование и расчет

следует рассчитать:

диаметр и размер свай,
а также максимальную нагрузку,
глубину заложения,
расстояние между сваями.

Наличие чертежа существенно облегчит работу, предотвратит ошибки. Когда самому выполнить проект трудно, его следует заказать в специализирующейся по такому вопросу фирме.

Как рассчитать свайный фундамент, расскажет эта статья, о проектировании основания — эта. Методики и варианты расчета СФ представлены здесь, о глубине заложения основания читайте тут.

Подготовка поля

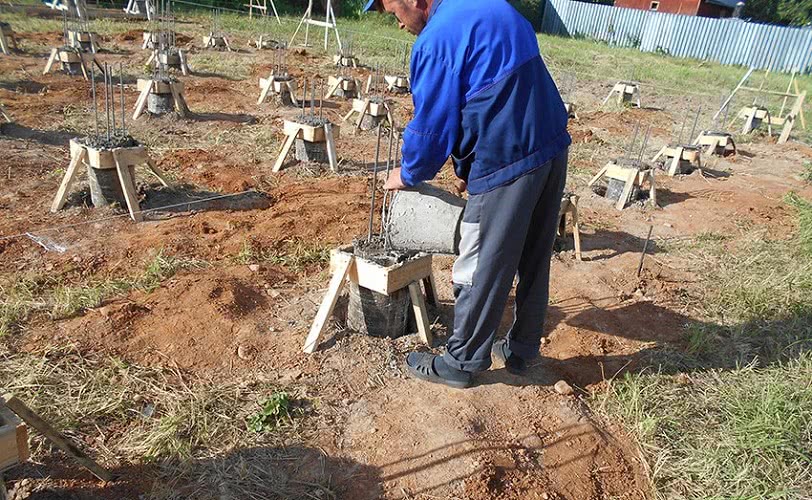

При изготовлении набивных свай необходимо выполнить земляные работы, в том числе, бурение скважин, установить внутрь арматуру, а затем залить яму бетоном. Процедуру бурения удобно выполнять ручным инструментом. В зимнее время стоит отдать предпочтение лидерному бурению. Подробнее о лидерном бурении читайте тут.

Опалубка

Когда скважины готовы, из рубероида скручивают трубы, диаметр которых позволит опустить их в скважину. Длина такой опалубки должна на 30 см превышать глубину ямы. Аккуратно заводят такую трубу внутрь скважины. Более подробно расскажет эта публикация.

Армирование

Чтобы усилить прочность столбов, изготавливают арматурный каркас. Достаточно соединить 3 прутка, закрепив между ними через каждые 0,5 м поперечины.

Еще больше информации — здесь.

Гидроизоляция

Закончив формирование опалубки ростверка, под опоры укладывают гидроизоляционный материал, сверху закрепляя каркас из арматуры. Подробнее можно узнать тут.

Утепление

Наиболее распространенными утеплителями являются минеральная вата, пеноплекс либо пенопласт. Утепленное пространство ниже ростверка засыпают керамзитом, предотвращая сквозняк в подполье. Об утеплении СФ можно узнать из этой публикации.

Забирка

Кроме обеспечения комфортного микроклимата внутри здания, забирка обеспечивает внешнюю привлекательность всего сооружения. Для ее устройства применяют различные материалы. О забирке свайного фундамента читайте здесь.

Обшивка

Придать аккуратный внешний вид фасаду позволяет обшивка забирки. Поскольку на сваях возводят разные постройки, закрывают пространство наиболее простыми способами. Об отделке СФ читайте в этой статье.

Дренаж вокруг

Для отвода влаги от свайной конструкции требуется изготовить дренажную систему. Есть несколько ее типов:

Пристенный. Конструкция делают при глинистых либо слоистых почвах. Она защищает подполье от подтоплений.
Кольцевой. Рекомендована такая система для песчаного грунта.
Поверхностный. Это небольшие траншеи около здания, по которым вода стекает в водоприемный резервуар.
Вертикальный. Благодаря такой конструкции удается снизить уровень почвенных вод. Состоит система из водосборных ям, насосов, а также ветки отвода воды.

Канализация

Сооружение канализации в доме на сваях требует утепления труб, чтобы предотвратить замерзания в них сточной жидкости.

Для этого рекомендованы такие методики:

применение теплоизоляции;
утепление цоколя;
использование чехлов-утеплителей.

Отводную трубу, которая соединяет септик с внутренней канализацией, прокладывают в вырытой траншее. О том, как сделать свайный фундамент своими руками, можно узнать тут.

Выбор вида фундамента

Рисунок 2. Столбчатый фундамент Для легких каркасных домов подходят разные типы основания. Обычно выбирают фундаменты, не требующие значительного заглубления:

свайно-винтовые;
ленточные;
столбчатые;
плитные.

В Северо-Западных регионах России популярны каркасные дома на винтовых сваях. Свайные фундаменты экономичнее и удобнее в монтаже, чем плитные или ленточные основания. Они прочнее и выдерживают больший вес, чем столбчатые конструкции.

На сваях с винтовыми лопастями строят дома на склонах, в заболоченных местностях или на участках с высоким уровнем грунтовых водам. С их помощью решают вопросы с обводненными почвами, влажными глинистыми, торфяными или пучинистыми грунтами.

Для фундамента каркасного дома на сваях нужно выбирать качественные комплектующие

Важно приобретать сертифицированные изделия у проверенных заводов, дающих гарантию на качество своей продукции. Все сваи должны быть ровными, без видимых сколов и царапин, с хорошо проваренными швами, равномерным антикоррозионным покрытием

Расстояние между сваями для каркасного дома и уровень их заглубления находят при проектировании. Предварительно проводят ряд проектных расчетов, выполняют геологические изыскания на участке для изучения типа грунтов и высоты стояния воды.

Этапы возведения стен здания

Рисунок 7. Схема пирога стены После окончания монтажа коробки здания собирают «пирог» стен. Вначале между деревянными балками каркаса плотно укладывают теплоизоляцию. Она повышает энергосберегающие свойства здания, препятствует проникновению в помещения посторонних шумов. Здесь используются следующие материалы:

волокнистая минеральная вата – каменная (базальтовая), шлаковая, стекловата;
жесткие утеплители в плитах – пенопласт, пенополистирол;
эковата – жидкий целлюлозный материал, его распыляют с помощью компрессорного оборудования;
насыпной утеплитель (керамзит) – обычно используется для теплоизоляции пола, перекрытий.

Чаще всего для утепления каркасных строений выбирают минвату в рулонах. Это доступный, экологичный и простой в монтаже материал с низким коэффициентом теплопроводности.

Волокнистый утеплитель укладывают между стойками каркаса в два слоя. Общая толщина изоляции зависит от климатических особенностей региона. Для Санкт-Петербурга и Ленинградской области обычно делают изоляцию толщиной 150-200 мм. Такого же размера предусматривают размер бруса для стоек каркаса.

После утепления выполняют защиту здания от ветра и влаги. Снаружи стены закрывают непродаваемым слоем пленочного материала для ветрогидроизоляции. Это нужно, чтобы исключить продувание стен и защитить утеплитель и балки каркаса от атмосферного воздействия. Изнутри укладывают парозащиту – мембрану или слой полиэтилена. Она нужна, чтобы не допустить попадание в «пирог» конденсата из помещения.

С обеих сторон стены обшивают жесткими защитными панелями OSB-3. Они придают конструкции жесткость и прочность, служат основой для наружной облицовки фасада и внутренней отделки помещений. С внешней стороны эти листы крепят под ветрозащитой, а изнутри – поверх пароизоляции.

Для отделки фасадов наружных стен здания подходят разные материалы: сайдинг, деревянная вагонка, блок-хаус, фиброцементные панели. Облицовочные материалы крепят на некотором расстоянии от основного «пирога» на специальную обрешетку. Дополнительный вентилируемый слой способствует отводу конденсата и улучшает теплоизоляцию дома.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

Организовать доставку винтовых свай и стройматериала на участок.
Убрать остатки старого фундамента (если есть).
Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
Когда бетон наберет прочность, наваривают оголовки на концы труб.
Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

металлические;
деревянные;
бетонные.

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

для обвязки используют двутавровые балки или швеллера;
помимо сваривания каркаса, углы необходимо стянуть болтами;
металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

https://youtube.com/watch?v=0ZCUsixIO5s

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

Подготовительные и чертежные работы
Выемка земли, установка труб из асбестоцемента и их армирование.
Заливка несъемной асбестоцементной опалубки бетоном.
Создание ленточной опалубки из досок и брусков.
Армирование ленты на сваях и заполнение ее бетонным раствором.
Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Выбираем правильный тип фундамента для каркасного дома
