Как рассчитать фундамент под дом с помощью простых формул

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

• количество опорных колонн;
• диаметр и высоту свай;
• размеры находящейся в грунте расширенной части опоры;
• габариты ростверка;
• конфигурацию ростверковой конструкции;
• марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

• длины плитной основы;
• ширины фундаментной плиты;
• высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т

ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Рекомендуем: Современные технологии устройства гидроизоляции фундамента своими руками. Какие материалы можно использовать? Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

https://youtube.com/watch?v=8Ug1uYhXQjA

Исходные данные для расчета ленточного фундамента

На рисунке показана геометрия ленточного фундамента. Уровень природного рельефа взят из инженерно-геологического отчета (как и данные по всем грунтам). При строительстве дома рельеф будет понижен до уровня планировки срезкой, а пол первого этажа будет несколько выше уровня земли на улице.

Очень важным фактором является то, что подземная часть конструкции стены расположена симметрично относительно оси фундаментной ленты. А вот нагрузка от вышележащих конструкций Nc расположена с эксцентриситетом относительно этой оси. Этот эксцентриситет может быть вызван различными ситуациями (см

рисунок ниже), и важно определить не только его величину, но и в какую сторону сбита нагрузка по отношению к оси

Исходные данные в нашем расчете описывают геометрию стены

Обратите внимание, что расчет можно построить так, чтобы вводить нужно было только значения, помеченные желтым маркером – остальные будут вычисляться автоматически

Значение А3 должно быть не меньше глубины промерзания грунта в вашем районе. Пол дома нужно делать выше уровня земли.

Для упрощения расчета мы берем не всю длину ленты, какой бы она ни была, а только один ее погонный метр – так и с нагрузками проще будет оперировать, и с площадями.

Характеристики грунта в данном расчете взяты из инженерно-геологического отчета – и взяты именно расчетные значения характеристик для расчета оснований по деформациям.

Как видно из рисунка, фундамент залегает во втором слое грунта ИГЭ-2, а в третьем присутствуют грунтовые воды.

Для данного расчета нам не понадобятся коэффициент пористости и модуль деформации, но они будут нужны при расчете осадок фундамента.

В нашем случае ИГЭ-2 – просадочный суглинок с начальным просадочным давлением 16,5 т/м2, т.е. при таком давлении под подошвой грунт резко начинает деформироваться, чего мы допустить не должны. Поэтому мы задаем начальное просадочное давление для этого слоя несколько меньшим, чем 16,5 т/м2, чтобы иметь запас. Слой ИГЭ-2 является основанием для фундамента, но если бы он был где-то глубже, то согласно п. 2.177 пособия, расчетное сопротивление следует определять по наиболее слабому грунту – об этом забывать не следует.

Итак, исходные данные по грунтам сведены ниже в расчетную таблицу

Обратите внимание, что слоев грунта уже четыре, а не три. Для удобства третий слой разделен на два – сухой и водонасыщенный

Завершающая часть исходных данных – обратная засыпка и нагрузки.

Нагрузка на стену в нашем случае взята из примера сбора нагрузок «Собираем нагрузки на ленточный фундамент дома» для фундамента по оси «1», т.е. для фундамента под крайнюю стену, и равна она сумме постоянных и временных нагрузок из шестой таблицы примера 7391 кг/м + 724 кг/м = 8115 кг/м = 8,115 т/м (так как расчет у нас ведется на 1 погонный метр фундамента, то нагрузка Nс берется уже не в тоннах на метр, а в тоннах).

Эксцентриситет приложения нагрузки в нашем примере равен 0,1 м, сбита нагрузка в сторону дома.

Расчет ленточного фундамента выполняется методом последовательных приближений. Чтобы от чего-то оттолкнуться, мы задаемся расчетным сопротивлением грунта (оно приближенное и выбирается из таблиц пособия для подходящего грунта). Далее мы находим предварительную ширину подошвы, по значениям которой будем уже более точно определять расчетное сопротивление грунта.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

• для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
• для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
• для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

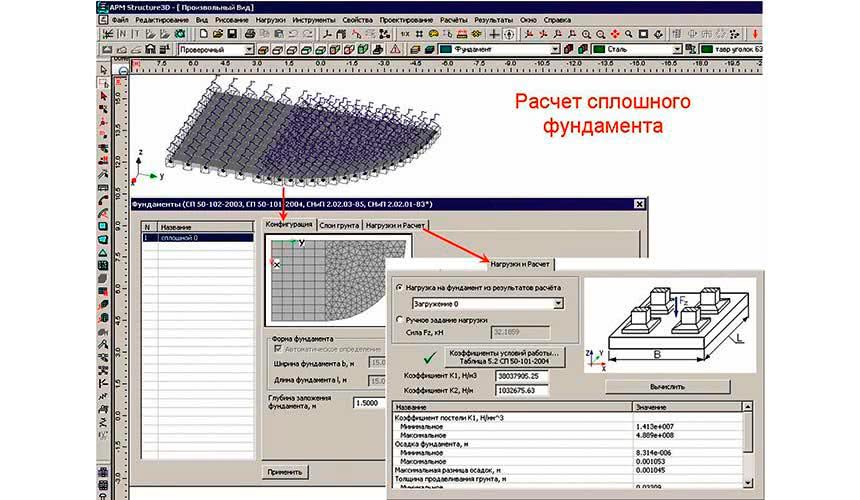

Конфигурация и результаты расчета сплошного фундамента

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:

• объем необходимого бетонного раствора;
• метраж стержней (м) и общую массу арматуры (кг);
• сортамент арматуры для каркаса;
• величину нагрузки на грунт;
• потребность в древесине для изготовления опалубки.

Виды грунтов

Основание, на которое фундамент передает нагрузку, это грунт

Важно, чтобы тяжесть приходилась на глубинные его слои — они имеют стабильные характеристики и более высокую несущую способность

Характеристика грунта зависит от его состава. И уже от состава зависит способность грунта к дренажу (отводу осадков), его поведению под нагрузкой, пучинистости (способность к неравномерным деформациям при промерзании).

Скальный грунт можно назвать самым стабильным. Он не берет влагу, не пучится при промерзании. Чуть в меньшей степени такими характеристиками обладают хрящи — примерно то же самое, что и скальный, но только состоящий не из монолита, а обломков.
Песок хорошо отводит воду, равномерно деформируется под нагрузкой, мало пучится при промерзании. Его несущая способность зависит от размера фракции — мелкий песок менее надежен, чем крупный.

Глинистые грунты очень капризные. Часто непредсказуемы при увлажнении, сильно выпирают при замерзании.

Так же важно учитывать влажность участка. Решения, пригодные для сухих участков, не годятся на болотистых почвах

Роль фундамента в строительстве

Устойчивость и прочность любого дома зависит от надежности фундамента. Его роль в строительстве любого здания велика. Затраты на монтаж фундамента могут достигать 20% всего бюджета строительства. При этом любые ошибки, сделанные на начальном этапе, не поддаются исправлению. Если неправильно сделанную кровлю или стены еще можно как-то переделать, то основание здания исправить практически невозможно

Поэтому при проектировании дома, нужно с особым вниманием отнестись к закладке фундамента, его виду и материалам

Возведение фундамента является одним из самых важных и ответственных этапов строительства сооружения

https://youtube.com/watch?v=1qphBdinZI8

https://youtube.com/watch?v=Dj1x4A7_q9w

https://youtube.com/watch?v=xi9MDByW3UM

Монолитный железобетонный ленточный фундамент

На формирование монолитного фундамента влияют три фактора:

• Пучинистость грунта;
• Несущая способность основания;
• Глубина промерзания грунта.

Наиболее высокая несущая способность у скалистых оснований, глинистых сухих грунтов. Подошва фундаментного основания должна быть находиться ниже отметки промерзания земли. То есть ниже уровня почвы, подверженной морозному вспучиванию. Посмотрите видео-семинар о том, как заливать фундамент:

https://youtube.com/watch?v=js76KAg5mAs

Рассчитывая ленточное монолитное основание дома, определают марку бетона, класс арматуры, площадь опоры строения и его габариты.

Для оснований малоэтажных зданий применяют бетон марки 250 и марки 300.

Для всех ленточных фундаментов малоэтажных зданий применяют арматуру класса А 3.

Для создания армокаркаса монолитного основания для малоэтажных домов в опалубке располагают два параллельных ряда из вертикальных прутьев ребристого сечения с шагом 15 – 20 см. Поперечные отрезки гладкой арматуры фиксируют вязальной проволокой с вертикальными прутьями. Такая схема армирования обеспечит достаточную прочность ленточного монолитного фундамента дома.

Определяем, сколько цемента, песка, щебня и воды в кубе бетона.

4 Июнь, 2013 — 12:35 Бетон – один из самых востребованных материалов в строительстве. Такая популярность бетона объясняется его превосходными свойствами: прочностью на сжатие, удобностью в формовке и укладке, водонепроницаемостью, водостойкостью, невысокой ценой.

Для изготовления бетона используется цемент, вода и так называемые заполнители, которые могут быть крупными (щебень) или мелкими (песок). Перед строителями часто встает вопрос, как же правильно замешать бетон. Именно на этом этапе обычно требуется определиться с тем, сколько цемента в кубе бетона.

На сегодняшний день существует большое количество марок бетона, различающихся по своему составу, а точнее, по объемному или массовому соотношению входящих в его состав компонентов. Например, для создания 1 кубометра бетона марки 100 требуется 200 кг цемента, для создания 1 куба бетона марки 400 требуется уже 360 кг цемента.

Существуют специальные таблицы, из которых можно понять не только то, сколько цемента на куб бетона потребуется, но также и процентное содержание других компонентов бетона в готовом составе.

Так, например, для самого ходового бетона марки 300 необходимо смешать цемента М400 382 кг, песка 705 кг, щебня 1080 кг и воды 220 литров. Для бетона 100 марки понадобится 214 кг цемента (М400), 870 кг песка, 1080 кг щебня и 210 литров воды.

В общих чертах можно определить, сколько песка в кубе бетона, по следующей схеме:

На 1 объемную долю цемента в бетоне марки 100 приходится 4,1 доли песка и 6,1 доли щебня; для бетона марки 150 соотношение цемента (М400), песка и щебня составляет 1 к 3,2 и к 5,0; для бетона М200 — 1 к 2,5 и к 4,2; для М250 – 1 к 1,9 и к 3,4 (цемент: песок: щебень); для 300 1 к 1,7 и к 3,»; для 340 1 к 1,1 и к 2,4.

Таблица 1. Пропорции цемента, песка и щебня по маркам бетона

Зная данные пропорции, можно не только без труда узнать, например, сколько щебня в кубе бетона, но и замесить абсолютно любое количество качественного бетона без особого труда.

Таблица 2. Соотношения между классом и марками бетона по прочности.

Важно отметить, что от марки цемента, используемого для изготовления бетона, будут зависеть его физические и механические свойства. Так, если вместо цемента М400 добавить цемент М500, марка бетона повысится (скажем, вместо 200 он станет 350). Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза

Для того чтобы получить хороший бетон, следует выбирать щебень, марка которого будет превышать марку бетона, которую мы хотим получить, в 2 раза.

Простая схема замеса бетона

Если для строительства вам не требуется заводская точность, и необходимости строго выдерживать марку бетона нет, можно воспользоваться упрощенной схемой: на 1 часть цемента взять 0,5 части воды, 2 части песка и 4 части щебня. Для изготовления 1 кубометра бетона весовые доли компонентов при данном соотношении будут следующими: цемент – 330кг (0,25 метра кубических), вода 180 л (0,18 метров кубических), песок 600 кг (0,43 метра кубических), щебень 1,25 тонны (0,9 метра кубических).

Сколько необходимо цемента, песка, гравия(щебня) и воды чтобы получить куб бетона:

Бетон М50

• Портланд цемент М400 — 380 кг. (1)
• Гравий — 608 кг.(1,59)
• Песок — 645 кг. (1,69)
• Вода — 210 л.(0,55)

Бетон М75

• Портланд цемент М300 — 175 кг. (1)
• Щебень — 1053 кг.(6,02)
• Песок — 945 кг. (5,4)
• Вода — 210 л.(1,2)

Бетон М100

• Портланд цемент М300 — 214 кг. (1)
• Щебень — 1080 кг.(5,05)
• Песок — 870 кг. (4,07)
• Вода — 210 л.(0,98)

Бетон М150

• Портланд цемент М400 — 235 кг. (1)
• Щебень — 1080 кг.(4,6)
• Песок — 855 кг. (3,64)
• Вода — 210 л.(0,89)

Бетон М200

• Портланд цемент М400 — 286 кг. (1)
• Щебень — 1080 кг.(3,78)
• Песок — 795 кг. (2,78)
• Вода — 210 л.(0,74)

Бетон М250

• Портланд цемент М400 — 332 кг. (1)
• Щебень — 1080 кг.(3,25)
• Песок — 750 кг. (2,26)
• Вода — 215 л.(0,65)

Бетон М300

• Портланд цемент М400 — 382 кг. (1)
• Щебень — 1080 кг.(2,83)
• Песок — 705 кг. (1,85)
• Вода — 220 л.(0,58)

Бетон М350

• Портланд цемент М400 — 428 кг. (1)
• Щебень — 1080 кг.(2,5)
• Песок — 660 кг. (1,54)
• Вода — 220 л.(0,51)

p.s. Последовательность закладки материалов в бетономешалку, влияет на качество бетона.

РАСЧЕТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Ширина ленточного фундамента b_f определяется по формуле

, м, (61)

Затем находится расчетное сопротивление R по формуле (7) и уточняется размер ширины фундамента путем подстановки в формулу (7) вместо R значения R. При внецентренно нагруженном фундаменте находят краевые напряжения P_max и P_min по формуле

, (62)

где – момент сопротивления подошвы условного фундамента.

Делается проверка следующих условий:

Расчёт осадки ленточных фундаментов

Расчет осадки ленточных фундаментов производится по аналогии со столбчатыми фундаментами. При этом должны учитываться погонные нагрузки, приложенные на обрез фундамента, распределенные на один погонный метр или на участке между серединами соседних простенков стены.

Расчет прочности нормальных сечений ленточного фундамента

Расчет сводится к определению требуемой площади арматуры вдоль длинной стороны фундамента (рис. 15).

Рассчитываем только подушку, выступы которой работают как консоли, загруженные реактивным давлением грунта P_I (без учета массы веса тела подушки и грунта на её обрезах)

, кПа, (63)

где g_f = 1,2 – коэффициент надежности по нагрузке; N_II – погонная нагрузка на обрез фундамента при расчете по второй группе предельных состояний; A_f = b_f×1 п.м. – площадь фундамента, м 2 .

Сечение арматуры подушки подбираем по моменту консоли в сечении I-I по формуле

, кН×п.м. (64)

Определяем значение a_m по формуле

, (65)

где R_b – расчётное сопротивление осевому сжатию (призменная прочность бетона), кПа, определяется по табл. 13 ; l₁ – ширина сжатой зоны (в верхней части) сечения ленточного фундамента равная 1 п.м.; h – рабочая высота рассматриваемого сечения, см; b₁ – вылет консоли, м, определяется по формуле

, (66)

где b_f и b_c – соответственно ширина подошвы фундамента и стены (колонны).

По табл. 20 в зависимости от a_m(А) определяем n и по формуле вычисляем площадь арматуры A_s:

, см 2 , (67)

где R_s – расчетное сопротивление арматуры для предельных состояний первой группы, кПа (кгс/см 2 ), определяется по табл. 22 .

По сортаменту арматурной стали подбираем расчетную арматуру.

7.4. Расчет прочности ленточных фундаментов

на действие поперечной силы

При расчете наклонных сечений на действие поперечной силы должно соблюдаться следующее условие:

Расчет на действие поперечной силы НЕ ПРОИЗВОДИТСЯ при выполнении следующего условия:

где k₁ – коэффициент, для тяжелого бетона принимается равным 0,75;

R_bt – сопротивление осевому растяжению бетона.

Расчет свайных фундаментов зданий и сооружений следует начинать с определения (назначения) глубины заложения d_p подошвы ростверка FL_p из условий рекомендуемых пп. 2.25 ¸ 2.33 . Затем определяется длина сваи l, назначаемая из условий выбора инженерно-геологического элемента ИГЭ по глубине грунтового массива с наиболее приемлемым условным расчетным сопротивлением R по эпюре на рис. 16.

Острие сваи, в первом приближении, располагаем в ИГЭ с R, значение которого наибольшее из массива грунта под ростверком. Величина анкеровки l_анк острия сваи из условия погружения принимается:

– на глубину не менее 0,5 м в крупнообломочные грунты, гравелистые, крупные и средней крупности песчаные грунты и глинистые грунты с показателем текучести J_L £ 0,1;

– на глубину не менее 1 м – в остальные грунты.

Оголовок сваи при свободном сопряжении с ростверком должен быть заделан в ростверк на глубину l_задел. = 5 ¸ 10 см. Тогда из рис. 16 имеем:

+ 1,2 + 0,35 + 0,1 = 5,65 м, принимаем сборную железобетонную сваю

Определяем несущую способность призматической висячей сваи или сваи трения по глубине основания. Для этого используем практический метод, основывающийся на табличных данных .

, кН. (70)

Обозначения, входящие в формулу, приведены в формуле (3) . Далее рассчитывается допустимая нагрузка N_d, кН на сваю, по формуле

, кН, (71)

где g_k – коэффициент надежности (если несущая способность F_d определена расчетом или по результатам динамических испытаний без учета упругих деформаций грунта, g_k = 1,4; если F_d найдена по результатам полевых испытаний грунтов эталонной сваей или зондом статического зондирования, а также по результатам динамических испытаний с учетом упругих деформаций грунта, g_k = 1,25; если F_d определена по результатам полевых испытаний статической нагрузкой, g_k = 1,2).

По величине допустимой нагрузки определяется количество свай n, шт, по формуле

, шт. (72)

Результат округляется до целого числа свай. Например: N_I = 1500 кН, N_d = 430 кН, тогда 3,488 шт, принимаем n = 4 шт.

Для столбчатых ростверков оптимальное количество свай должно быть от 3-х до 5-ти штук. Оптимальное расположение свай под ленточными ростверками может быть в один ряд, два или три.

После определения количества свай следует решить вопрос об их размещении в плане и конструирование ростверка.

Похожие записи:

Козырек над крыльцом Сколько весит чугунная ванна 150х70 советских времен Как правильно укомплектовать потолок армстронг, какие профили и типы панелей выбирать Материал межкомнатных дверей: какой лучше Флюгели Фартук для кухни без плитки
