Калитки и ворота из металлопрофиля: сборка и фото

Выбор и расчет материалов для устройства ворот

Монтаж ворот из профнастила своими руками наиболее прост с использованием в качестве опор металлических труб или деревянного бруса. Оптимальное сечение столба 60 мм, толщина стенки — не менее 2 мм.

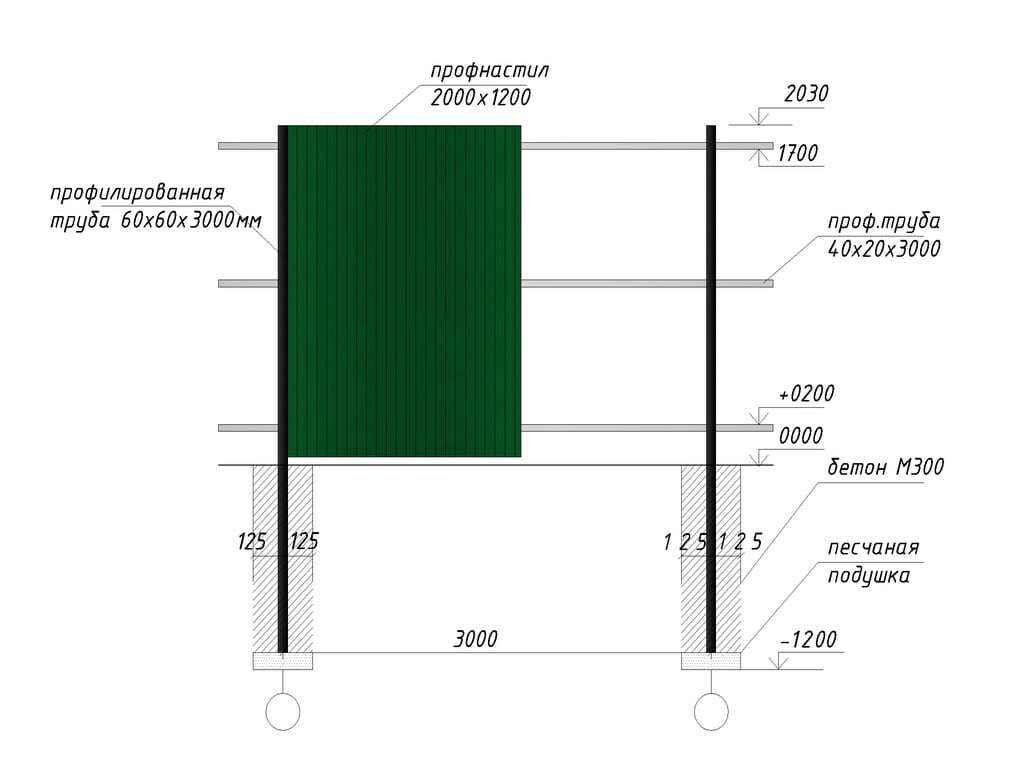

Забор будет максимально устойчивым, если правильно рассчитать шаг установки опор и выбрать их нужное сечение. Для участков со сложным рельефом расстояние между опорами не должно превышать 2-х м. Для ровных территорий без уклона и перепадов высот можно увеличить интервал до 3-х или 3,5 м. Для того чтобы узнать требуемое количество опор, периметр участка делят на величину оптимального в конкретном случае шага между опорами.

Вариант конструкции ворот с калиткой из профнастила

Длину труб вычисляют исходя из того, что опора на треть должна быть погружена в грунт. Надземная часть должна включать выбранную высоту ворот и зазор между ними и почвой. Так, если владелец дома желает выстроить забор высотой 2 м, ему потребуются трубы или брус длиной 2,7-2,8 м

При выборе профилированного листа нужно обратить внимание на его марку. Их несколько:

  • «Н» (несущий);
  • «НС» (несуще-стеновой);
  • «С» (стеновой).

Материал марок «Н» и «НС» за счет своей толщины обладает более высокой прочностью. Поэтому он сможет выдержать большую нагрузку. Но в выборе материала для строительства ворот из профнастила своими руками этот параметр не является определяющим. Поэтому не имеет смысла переплачивать за несущий или несуще-стеновой профлист

Достаточно остановить свой выбор на марках «С8», «С10» или «С20».
Важно учесть и габариты ворот и калитки


Заказывая материал в магазине или на складе, рекомендуется указывать размер требуемых для строительства забора и ворот из профнастила своими руками полотен.

Вырезать их будут из стандартных 12-тиметровых листов. Чтобы не переплачивать за ненужные остатки этого дорогостоящего материала, рекомендуется выбрать площадь створок, кратную 12. Во время закупок материалов не стоит забывать о том, что для фиксации профлиста потребуются саморезы и металлические петли.

Изготовление и монтаж отдельной калитки

Для самостоятельного изготовления калитки понадобятся:

  • трубы или уголки из металла – 30*30 см минимум;
  • сварка, саморезы и болты для крепления;
  • навесы;
  • замок и ручки;
  • профлист;
  • средство против ржавчины, грунтовка и краска по металлу.

Дальнейшая последовательность работ:

  1. Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
  2. С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
  3. Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
  4. Саморезами прикручиваем на переднюю часть профильный лист.
  5. Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
  6. Обрабатываем сварочные швы, красим.
  7. Навешиваем калитку на приготовленные опоры.

Столбы

Материалом для опорных элементов может служить металлический профиль квадратного или круглого сечения, деревянный массив. Первый вариант считается более надежным и долговечным решением. Как правило, это труба со стенками 3мм, поперечным сечением около 80 мм. Заготовки предварительно обрабатывают антикоррозионным составом длительного действия, который защищает металл при прямом контакте с грунтом.

Установка проводится на глубину не менее ⅓ от общей длины столба, но ниже уровня промерзания почвы. Заготовки должны иметь строго вертикальное положение. Для надежности дно лунки (ширина равна трем диаметрам столба) укрепляют утрамбованной насыпью из щебня с песком слоем 15-30 см. Остальное пространство заполняют цементным раствором (то же делают с полостью в профиле, если отсутствует верхняя герметичная заглушка). Стенки ямы рекомендуется укрыть рубероидом для защиты бетона.

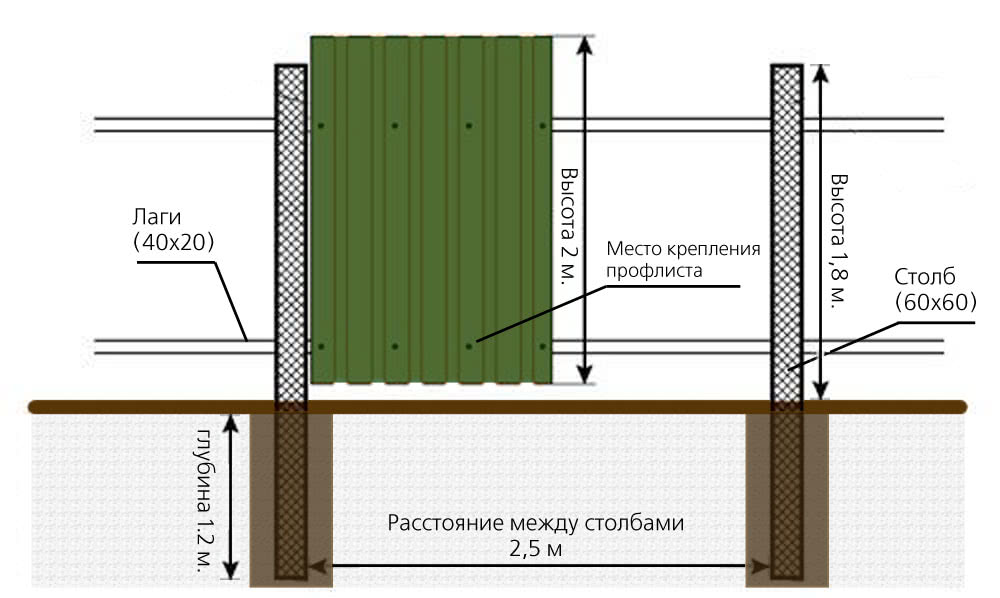

Схема устройства опорной конструкцииИсточник kuprnn.ru

Дополнительно опорные элементы можно задекорировать. Это может быть кирпичная кладка или обшивка с имитацией природных материалов. В таком случае будет заужен въездной пролет, поэтому в проекте нужно учитывать размеры готовых столбов заранее.

Необходимый набор инструментов и материалов

При самостоятельном изготовлении потребуется:

  1. Угольник строительный необходимый для проверки углов рамы.
  2. Сварочный аппарат с комплектом электродов.
  3. Отвес или длинный уровень для контроля вертикальности опор.
  4. Садовый бур или лопата для подготовки ямок под столбы.
  5. Электродрель или шуруповерт (лучше аккумуляторные) для сверления отверстий и закрутки саморезов. Также потребуется сверло, соответствующее диаметру шурупов, насадка под их головки.
  6. Шлифовальная машинка с отрезными дисками. При ее отсутствии — ручная ножовка по металлу.
  7. Для разметки надо запастись рулеткой, чертилкой, маркером, мелом.
  8. Профлист выбранного типа.
  9. Профильные трубы для столбов и рамы.
  10. Саморезы с головками нужного цвета.
  11. Лак или краска.
  12. Петли или навесы.
  13. Замок нужного типа.

Обзор технических характеристик профлиста

Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.

К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:

  • легкий вес;
  • достаточно высокая жесткость;
  • легкий раскрой;
  • быстрота сборки конструкции;
  • долговечность результата;
  • сохранение внешнего вида в течение длительного времени, возможность его менять;
  • эстетичность.

Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.


Деформация профлиста от удараИсточник www.shumoekran.ru

Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Цвет профнастила можно выбрать по вкусу

саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

Цвет саморезов соответствует окраске профлиста

петли диаметром 25 мм в количестве 4 штук;
два стопорных фиксатора и задвижка;
грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

  • сварочный аппарат с электродами диаметром 3 мм;
  • болгарка с кругом для резки металла;
  • электрическая дрель со свёрлами;
  • молоток;
  • инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
  • шлифовальный круг для заделки сварных швов;
  • напильник для устранения заусенцев;
  • кисточка для нанесения защитного покрытия.

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов.

Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

  1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
  2. выборе необходимых размеров – ширина, высота, толщина;
  3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
  4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
  5. расчет количества материалов;
  6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции.. Расчет количества материалов логично связан с размерами калитки

Так, для высоты 2 м и ширины 1 м потребуется для:

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

  • каркаса — трубы 60х60 мм 6 м (2+2+1+1);
  • крепления заполнения — трубы 40х25 мм, 6 м;
  • раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;

  • стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Особенности конструкций ворот из профнастила

Ворота из профилированного настила выгодно отличаются от заграждений, изготовленных из других стройматериалов. К неоспоримым преимуществам конструкции из профилированного настила относятся:

  • простота монтажа и сборки;
  • декоративность (профлисты изготавливаются в различных расцветках и цветовых оттенках, потому с лёгкостью можно выбрать материал, который оптимально дополнит ландшафтный дизайн сада и экстерьер приусадебных сооружений);
  • экономичность ворот из профилированного листа (стоимость материала облицовки существенно ниже, в отличие от кованых элементов или дерева);
  • функциональность (ворота из профлиста могут иметь различный режим управления и конструкцию);
  • долговечность эксплуатации и практичность.

По способу открывания ворота из профилированного настила делятся на следующие виды:

  1. Откатные.
  2. Поворотно-подъёмные.
  3. Распашные.
  4. Раздвижные.
  5. Гаражные.

Рассмотрим более подробно самые популярные виды: откатные и распашные.

Распашные ворота

Ворота плавно закрываются и открываются, за счёт того, что на стойках ворот закреплены петли с подшипниками. Калитка при этом виде ворот, как правило, устанавливается отдельно, но могут быть и исключения, когда дверь для входа находится в какой-то из створок.

Открываться ворота могут автоматическим или механическим способом. Монтаж электропривода обычно используется на территориях производственного значения, когда движение автотранспорта очень интенсивно.

Можно установить дистанционное управление небольшой мощности, поскольку масса конструкции из профнастила довольно низкая, исключение составляют только распашные ворота из профлиста с коваными элементами.

Основными преимуществами распашных ворот является их простота установки своими руками и доступность, а главный недостаток – наличие свободного пространства для открытия створок.

Откатные ворота

отъезжают за забор

Конструкция сооружения создаёт дополнительные возможности для манёвров транспорта (размер откатных ворот может быть длинной до 12 м) и создания движения в несколько потоков.

Ещё одно немаловажное преимущество – в проёме нет направляющих. Это даёт возможность проезжать беспрепятственно автомобилям любой высоты. Помимо этого, зимой не нужно все время расчищать снег для нормального открытия створок, как это требуется делать в случае с распашными конструкциями

Помимо этого, зимой не нужно все время расчищать снег для нормального открытия створок, как это требуется делать в случае с распашными конструкциями.

Как правило, откатные конструкции оборудуются автоматической системой, поскольку открывать своими руками длинные створки довольно тяжело и неудобно.

К минусам откатных ворот из профлиста относятся:

  • Изготовление и монтаж своими руками откатных ворот выйдет дороже, чем обычных распашных.
  • Приобретение специальных комплектующих.
  • Необходимость сооружения и расчёта капитального фундамента с использованием слоя арматуры.

Порядок работы

Среди фото заборов и ворот из профнастила в нашей фотогалерее вы можете определиться с выбором наиболее подходящей вам конструкции

Если ещё нет необходимого опыта, то обратите внимание на прямоугольные либо квадратные изделия. Они монтируются быстрее и проще

Далее нужно определиться с величиной конструкции и начертите её план. По нему будет проще приобрести материал и сделать разметку.

Монтаж забора и калитки из профнастила начните с возведения опорных стоек:

  1. Натяните шнур по линии ограждения. Определите месторасположение ям.
  2. Пробурите отверстия под опоры с помощью бура, пешни или черпака с заостренными краями на глубину 1-1,5 м.
  3. Вставьте столбы. Проверьте отвесом их вертикальность. Засыпьте ямы щебнём, утрамбуйте его.
  4. Приготовьте жидкий раствор из цемента и песка в соотношении 1:3. Залейте им основание.

Пока бетон застывает, можно собрать каркас. Трубы для него нарежьте под углом 45 градусов. Разложите заготовки на ровной поверхности. Прихватите конструкцию по углам сваркой и проверьте размеры диагоналей. Они должны быть одинаковыми. При необходимости, подправьте и приварите углы окончательно.

После этого отрежьте трубу для горизонтальной перемычки и прикрепите её тем же способом посередине каркаса, выше или ниже. Прихваты величиной 2-3 см сделайте по всему периметру на расстоянии 20-30 см друг от друга. Последними приварите навесы и прикрутите ручку на высоте примерно 90 см.

Готовый каркас выставьте на твёрдое основание. Прихватите навесы с помощью сварочного аппарата.

Проверьте, насколько свободно открывается калитка. Если есть перекос, поправьте и завершите крепление. Сварочные швы зачистите, нанесите грунтовку на повреждённые места, выполните окраску конструкции.

В аналогичном порядке сможете осуществить и монтаж ворот из профнастила.

Дополнительные элементы: петли, ручки и другие

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила. Фото Штукофен

Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

Ворота из профнастила и кованых элементов с ручками. Фото МеталлоСтиль

Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот. Фото Эксклюзив

Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Справка. Компании, собранные в разделе «Где купить кованые элементы», предлагают широкий ассортимент декоративных и практичных деталей для ворот и других изделий из металла.

Конструкции ворот

Ворота устанавливают в месте для проезда на автомобиле. Это может быть часть забора или строения (гараж, ангар, крытая автостоянка). Выбор конструктивного решения базируется на способах управления створками и наличии либо отсутствии встроенной калитки для забора из профнастила.

Распашные

Классический вариант исполнения – ворота с двумя одинаковыми створками. Также допустимо навешивание одного полотна или разной ширины (на усмотрение владельца). Они навешиваются на опорные столбы на цилиндрические петли. Управление воротами осуществляется вручную или с помощью механизмов с электроприводом и дистанционным пультом.

Распашные воротаИсточник msmlux.ru

К достоинствам подобного решения относят простоту монтажа, минимальное количество комплектующих. К недостаткам можно отнести необходимость в свободном пространстве для створок. Особенно этот вопрос актуален для регионов со снежными зимами.

Распашные со встроенной калиткой

В целях экономии свободного пространства нередко калитку из профлиста размещают в одной из створок ворот

Однако в этом случае важно продумать каркас, чтобы не перешагивать через нижнюю перекладину. Если часто ходить через калитку вы не планируете, то разделять направляющую не обязательно.

Откатные

Откатные ворота нуждаются в свободном пространстве по бокам для установки рельсовых направляющих. Они должны быть расположены в одной плоскости со створками. Такая конструкция актуальна для плотно застроенных участков, где места для створок распашного типа недостаточно. Управление откатными воротами обычно осуществляется автоматизированно.

Откатные ворота Источник www.ivd.ru

Среди массы достоинств откатной конструкции отмечается необходимость в строгих расчетах для установки роликовой системы и устройству опор. Кроме того, срок службы ниже, чем у классического исполнения. А на строительные работы уходит больше материалов, времени и денежных средств.

Иные решения

К таковым относятся навесные конструкции с верхней перекладиной. Она способствует сохранению положения столбов в заданном положении, но может стать помехой для проезда высоких автомобилей и специализированной техники. Также рассматривается вариант кованых ворот. Это роскошь, высокая прочность и оригинальность, авторский дизайн.

Особенности различных типов

Имеется множество различных видов ворот, сделать из металлопрофиля своими руками которые можно без особых трудностей в домашних условиях. Самыми распространенными разновидностями являются раздвижные, распашные и подъемные конструкции.

Новички должны начинать именно с распашных разновидностей. В качестве основополагающих элементов таких конструкций выступает одна или пара опорных стоек, на которые крепится каркас из металла, а в завершение устанавливаются металлопрофильные листы. Створки изделия при этом навешиваются на небольшие петельки с подшипниками. Проем для калитки, как правило, проделывается в одной из этих створок, однако ее возможно установить и отдельно.

Если есть желание, то распашные ворота из металлопрофиля можно дополнительно оборудовать электроприводом, с помощью которого конструкцию можно будет открывать и закрывать автоматическим путем. При этом не потребуется никакого специфического оборудования, так как металлопрофильные листы довольно лёгкие.

Еще одним довольно распространенным типом самодельных конструкций считаются откатные. Основное отличие их заключается в том, что для того, чтобы их открыть, необходимо раздвинуть створки противоположной стороны. Когда ворота откроются, они будут скрыты за забором. Удобство такой системы заключается в том, что она не потребует наличия большой площади за или перед собой, чтобы удобно произвести открытие.

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

  • база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
  • прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
  • заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

  • отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
  • объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.

Далее приступают к фиксации профнастила. Для этого используют кровельные саморезы с уплотнительными герметичными шайбами. Вкручивают их во все элементы каркаса, включая перемычки. Шаг равен ширине двух волн. Нахлест полотен проводится на 1 выступ.


Расположение крепежа Источник images.ru.prom.st

В завершение монтируется дополнительная фурнитура. К ней относятся замки, крючки и шпингалеты с ответными проушинами, ручки и механизмы для автоматизированного управления створками. Подобные детали нуждаются в периодической чистке, смазывании или окрашивании антикоррозионными составами.

Смотрите в видео пошаговую сборку ворот из профнастила:

Коротко о главном

Профилированное полотно стенового типа из тонколистовой стали мало весит, долго служит и справляется с высокими механическими нагрузками со стороны ветра, что актуально для устройства заборов и ворот с калитками.

Ворота и калитка из профнастила строят на каркасе из металлопрофиля. Опираются створки на столбы. Управление может быть ручным или автоматизированным.

Конструктивное исполнение может быть представлено одной или двумя створками распашного или раздвижного типа. Калитку либо отдельно располагают, либо встраивают в ворота.
