Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
https://youtube.com/watch?v=pNi_vCbkvcs
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Как узнать падение напряжения?
Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.
Теоретический метод
Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.
Практический метод
Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.
Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.
При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.
При помощи батарейки
Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:
- батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
- бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.
В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.
| Тип прибора | Прямое падение напряжения, В | Рабочий ток, мА |
|---|---|---|
| АЛ102А | 2,8 | 5 |
| АЛ307А | 2 | 10 |
| АЛ307В | 2,8 | 20 |
Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

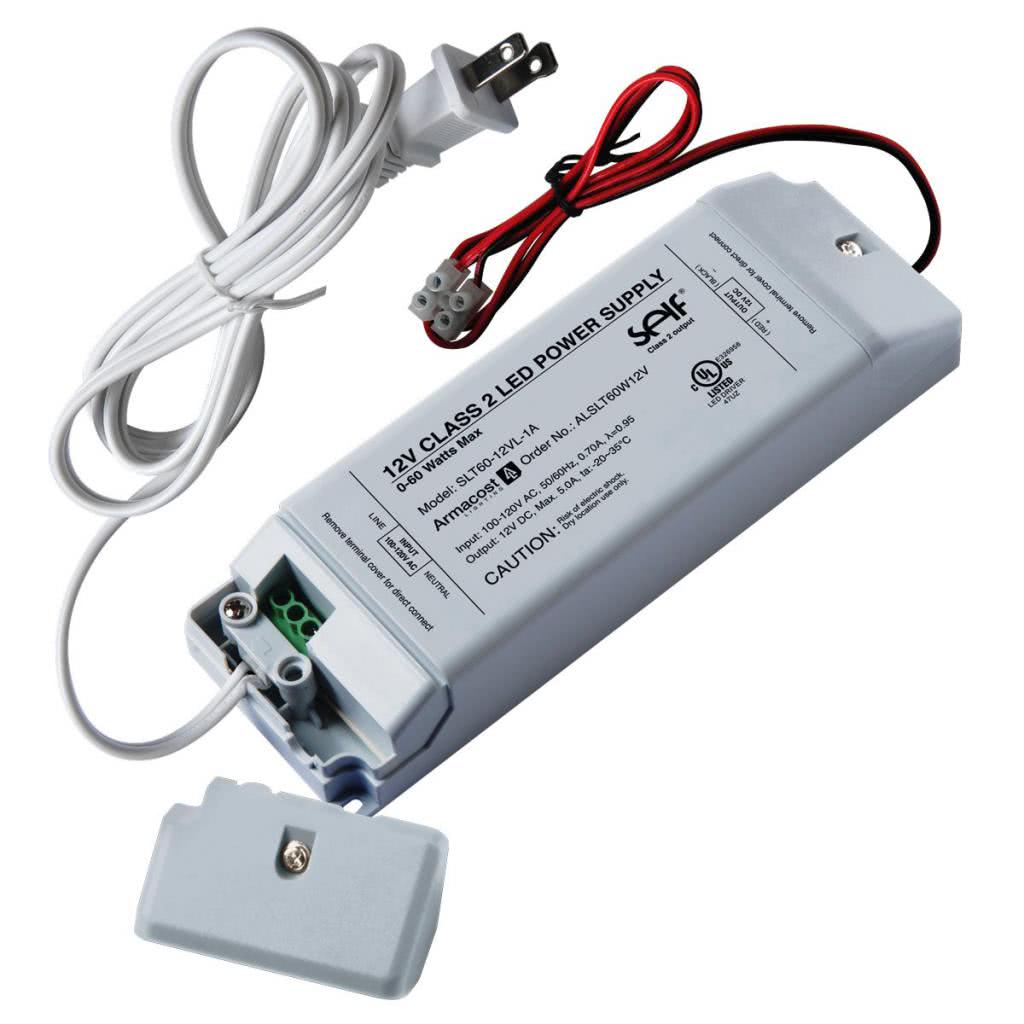

Источник питания для светодиодов
Светодиоды освещения имеют токовое питание, а их световой поток пропорционален току, протекающему через них. Ток связан с напряжением питания светодиодов в лампе. Несколько диодов, соединенные последовательно, имеют равный ток, протекающий через них. Если они соединены параллельно, каждый светодиод получает одинаковое U, но различные текущие потоки через них из-за дисперсии эффекта на вольт-амперной характеристики. В результате каждый диод излучает другой световой поток.
Поэтому при подборе элементов необходимо знать, какое напряжение питания у светодиодов. Для работы каждого на его клеммах требуется приблизительно 3 вольта. Например, 5-диодная серия требует примерно 15 вольт на клеммах. Чтобы подавать регулируемый ток при достаточном U, LEC использует электронный модуль, называемый драйвером.
Существует два решения:
- Внешний драйвер устанавливается снаружи светильника, с безопасным сверхнизким напряжением источника питания.
- Внутренний, встроенный в фонарь, т. е. субъединица с электронным модулем, регулирующим ток.
Этот драйвер может питаться от сети 230 В (класс I или класс II) или с безопасным сверхнизким U (класс III), например, при напряжении 24 В. LEC рекомендует второе решение для электроснабжения, поскольку оно дает 5 основных преимуществ.
Комбинированный способ подключения светодиодов
Итак. Подключим наши 15 светодиодов комбинированным способом. Вспомним расчёт для последовательного подключения. Там мы выяснили, что от 12 вольт можем безболезненно запитать 3 светодиода. На каждый из 3-х светодиодов потребуется резистор в 480 Ом. Это и будет наша цепочка — 3 светодиода и резистор. Теперь мы параллельно подключим 5 таких цепочек. При параллельном соединении напряжение питания остаётся неизменным, а сила тока для каждой цепочки умножается на количество цепочек. Получается, нужен источник на 12В и 5*0,025=0,125А. Как видим, такой способ подключения сильно экономит ток.
Достоинства: низкое потребление тока при большой плотности светодиодов, каждая цепочка не зависит от соседних, благодаря наличию собственного токоограничительного резистора.Недостатки: внутри цепочки мы получаем те же проблемы, что и при обычном параллельном соединении. При наличии «кривых» светодиодов в цепочке, она выйдет из строя раньше других.
Комбинированное подключение светодиодов. 3 цепочки по 3 светодиода.
Выводы
При подключении светодиодов к источнику питания предпочтительно использовать параллельное соединение, снабжая каждый светодиод отдельным стабилизатором. При подключении большого количества светодиодов, для удешевления конструкции возможно комбинирование последовательного и параллельного способов соединения светодиодов для достижения оптимального результата.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Теоретический метод
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Практический метод
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Цоколевка 5мм диодов
Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.
На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.
Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод
Плюс подключается к аноду, а минус к катоду.
Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!
Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.
https://youtube.com/watch?v=bpcnqZs7-Lo
Как проверить светодиод?
Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.
Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.
Срок службы светодиодов зависит от качества кристалла и качества корпусировки и может составлять от 30 000 до 100 000 часов, а вот срок жизни осветительного прибора на основе сверхъярких светодиодов зависит от более многих факторов и поэтому всякого рода изделия на основе светодиодов время от времени выходят из строя.
Здесь я покажу два простых способа, как проверить светодиод. Светодиод — это полупроводниковый прибор и имеет два основных электрических параметра, это:
- Прямое падение напряжения, которое составляет 1.8 — 2.2 вольта для красных, жёлтых, оранжевых светодиодов и 3 — 3.6 вольта для белых, синих, зелёных светодиодов.
- Максимальный рабочий ток. Указывается производителем для конкретного типа светодиода.
Проверить светодиод не составит труда, если у Вас есть в хозяйстве мультиметр. Например такой
Ставим переключатель мультиметра в режим проверки диодов (режим прозвонки цепей). Вот так —
Возьмём светодиоды: один маломощный 10 мм., второй мощный типа эммиттер.
Как и обычный диод светодиоды имеют плюс (Анод) и минус (Катод), у маломощных диодов положительный вывод немного длинее отрицательного, у мощных светодиодов знак плюса и минуса может быть отштампован на выводах. Если знака нет, то можно определить по длине полок контактов рядом с корпусом: минусовая полка всегда длинее, а у светодиодов SMD, таких как 2835 или 5730, минус обозначается срезом уголка корпуса.
И так, включаем мультиметр, берём светодиоды, подключаем плюсовой щуп мультиметра к плюсу светодиода, минусовой к минусу и смотрим, если кристалл светится, то всё нормально, светодиод работает.
Как Вы заметили, светодиоды можно проверять как по-отдельности, так и распаянные на монтажной плате. На последней фотографии показана проверка светодиодов в точечном светильнике, а так как в нём применены светодиоды 0.5 ватта, включение светодиодов на монтажной плате последовательно-параллельное, то и светятся сразу два светодиода.
Для проверки светодиодов вторым способом нам потребуется любая трёхвольтовая батарейка или две полуторавольтовых. Если батарейки свежие, то для проверки красных и жёлтых светодиодов необходимо рассчитать резистор (60 — 70 Ом.), чтобы ограничить ток. Резистор включаем последовательно со светодиодом. Белые, синии, зелёные можно проверять и без токоограничивающего резистора. Я взял старую батарейку от брелока сигнализации. Брелок от неё уже не работает, а вот для проверки светодиодов она пойдёт. Причём, так как она разряжена, можно проверять светодиоды любого цвета свечения без токоограничивающего резистора. Вот такая батарейка —
Подключаем светодиод, соблюдая полярность и убеждаемся, что он работает (или не работает, как повезёт).
Для проверки мощных светодиодов сделаем щуп из нашей батарейки. Для этого возьмём две иглы от щприцов и скотчем примотаем их к нашей батарейке. Вот так —
Вот такой простой щуп. Начинаем проверять, работают ли наши светодиоды.
Всё работает: и щуп, и светодиоды. Вот таких два простых и доступных способа проверки ярких мощных светодиодов.
Светодиодная лента на led 2835
Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.
Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.
СЛ на 60 (слева) и 120 smd светодиодов на метр
Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором
По конструктивному исполнению светодиодная лента различается на:
- герметичную;
- пылевлагозащищенную;
- слабозащищенную;
- без защиты.
Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.
Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.
Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?
Как узнать мощность светодиодов, используемых в ленте
Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.
Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:
- Светодиодная лента smd 2835 120 СW Premium.
- Светодиодная лента smd 2835 120 CW Econom.
Характеристики первой:
- светодиодов на 1 м – 120;
- удельная мощность – 8.4 Вт/м;
- удельный световой поток – 635 лм/м;
- напряжение питания – 12 В.
Характеристики второй:
- светодиодов на 1 м – 120;
- удельная мощность – 9.6 Вт/м;
- удельный световой поток – 360 лм/м;
- напряжение питания – 12 В.
Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.
Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.
Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.
Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.
Конструкция
Светодиод — это полупроводниковый элемент, по конструкции схожий с диодом. При прохождение через светодиод тока создается видимое глазу оптическое излучение. Данная деталь состоит из:
- Анода, через который подается положительный заряд.
- Катода, через который подается отрицательный заряд.
- Отражателя световых потоков.
- Излучающего полупроводникового чипа или кристалла.
- Рассеивателя свечения.
Для ламп любых форм эта стандартная конструкция. Для достижения яркости, производители только увеличивают число слоев или количество кристаллов. Эти значения прямо влияют на мощность.
Последовательное подключение
Собрать рабочую схему на одном светодиоде – несложно. Другое дело, когда их несколько. Как правильно подключить 2, 3 … N светодиодов? Для этого нужно научиться рассчитывать более сложные схемы включения. Схема последовательного подключения представляет собой цепь из нескольких светодиодов, в которой катод первого светодиода соединен с анодом второго, катод второго с анодом третьего и так далее.
А падения напряжений суммируются:
Исходя из этого, можно сделать выводы:
- объединять в последовательную цепь целесообразно только светодиоды с одинаковым рабочим током;
- при выходе из строя одного светодиода произойдёт обрыв цепи;
- количество светодиодов ограничено напряжением БП.
Повышение переменного напряжения
Повысить переменное напряжение можно двумя способами – использовать трансформатор или автотрансформатор. Основная разница между ними состоит в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.
Интересно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).
Рассмотрим часто возникающие вопросы. Если вы попали за границы нашей необъятной родины и электросети там отличаются от наших 220 В, например, 110В, то чтобы поднять напряжение со 110 до 220 Вольт нужно использовать трансформатор, например, такой как изображен на рисунке ниже:
Следует сказать о том, что такие трансформаторы можно использовать «в любую сторону». То есть, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не значит, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В или другое повышенное значение, пропорциональные коэффициенту трансформации.
Следующая проблема, с которой многие сталкиваются – низкое напряжение в электросети, особенно часто это наблюдается в частных домах и в гаражах. Проблема связана с плохим состоянием и перегрузкой линий электропередач. Чтобы решить эту проблему – вы можете использовать ЛАТР (лабораторный автотрансформатор). Большинство современных моделей могут как понижать, так и плавно повышать параметры сети.
Схема его изображена на лицевой панели, а на объяснениях принципа действия мы останавливаться не будем. ЛАТРы продаются разных мощностей, тот что на рисунке примерно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Такой способ подходит для подачи номинальных 220 Вольт на конкретный электроприбор.

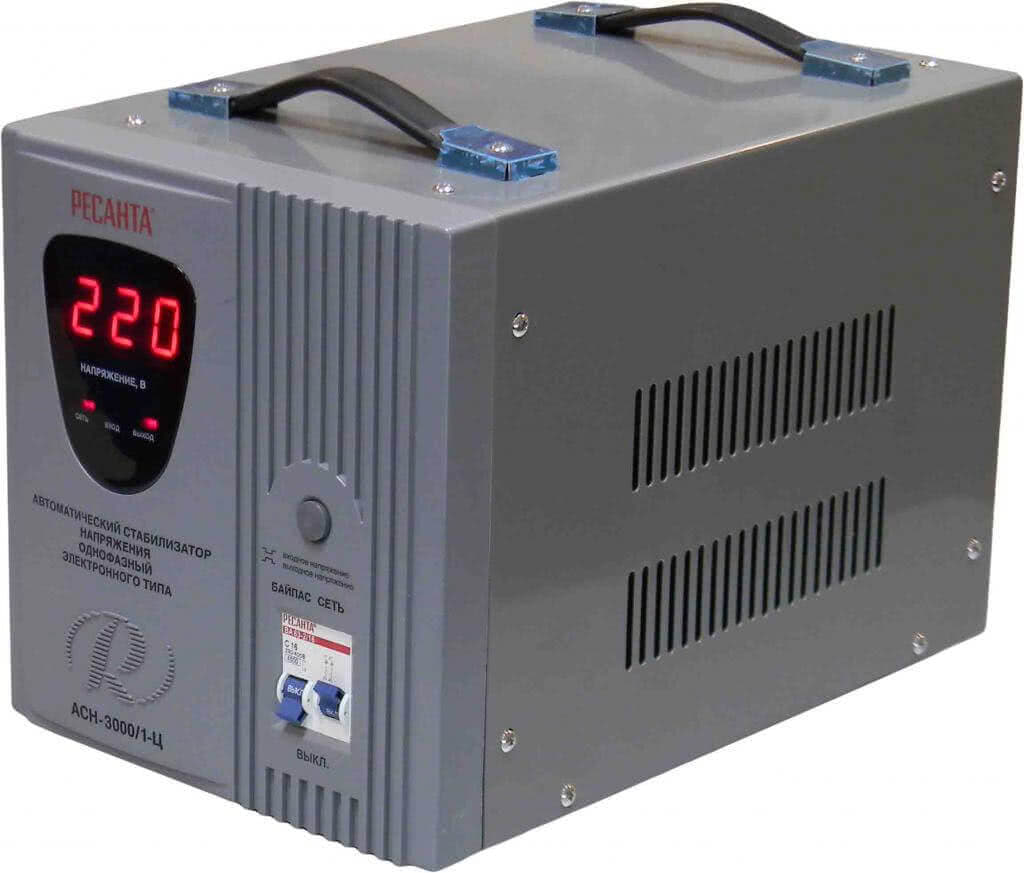

Если вам нужно дёшево поднять напряжение во всем доме, ваш выбор — релейный стабилизатор. Они также продаются с учетом разных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как выбрать стабилизатор напряжения для дома, мы рассказали в статье, на которую сослались.
Разновидности
Светодиоды используются в различной технике. На данный момент существует 2 основных типа этих деталей:
- Индикаторные или DIP. Относятся к маломощным светодиодам. Работают при переменном напряжении до 3.5 вольт, с мощностью до 0.06 Вт. Используются в качестве световых индикаторов для различной электронной техники. Эти элементы используют для поверхностного монтажа для осветительных лент.
- Осветительные или мощные, работают при напряжении до 12 вольт, с мощностью в 2.6–3 Ватт. Используются для ламп и прожекторов освещения.
Технологии не стоят на месте. К лампам обычной конструкции, прибавились различные разновидности, отличающиеся только химическим составом кристалла.
- Филоментные. Лампы, позволяющие получить белое свечения, за счет покрытия люминофорным составом. Мощность этого типа светодиодов увеличена за счет использования 28 параллельно соединенных кристаллов.
- COB. Разработано за счет соединения кристаллов на алюминиевой подставке. Яркость свечения увеличивается за счет фокусировки покрытием из люминофора.
- OLED. Схожи с более ранними типами светодиодов. Яркость и угол свечения увеличены за счет использования полимерных материалов для изготовления светового излучателя.
- Волоконные. Полностью синтетическая конструкция с добавлением люминофора и полимеров.
Принцип действия этих световых элементов остался прежним. Изменилось только потребляемое напряжение, повысилась мощность и надежность.
