Установка радиаторов отопления своими руками

Оглавление

Монтаж радиаторов из алюминия

Практика показывает, что использование радиатора отопления из алюминия – это надёжное и энергоэффективное решение для обогрева помещений

Но чтобы батареи должным образом справлялись со своей задачей, важно выполнить грамотный монтаж. Подключение радиаторов возможно по разным схемам

Кроме того, необходимо рассчитать оптимальное количество секций. Так как работы требуют знаний и навыков, доверять их лучше мастерам.

Расчёт секций

Перед покупкой радиаторов отопления нужно определить оптимальное количество секций. Есть простая формула для расчёта: количество секций = площадь комнаты х 100/мощность батареи отопления. Стандартная высота потолка приравнивается к 2 м 70 см. То есть для помещения 20 м2 и радиатора мощностью 184 Вт формула будет такая:

20 х 100/184 = 10,86

Округляем в большую сторону и получаем 11 секций.

Но обязательно помните, что правильный расчёт подразумевает учёт косвенных факторов:

  • средняя температура зимой на улице;
  • желаемая температура в помещениях;
  • ориентация окон по сторонам света;
  • этаж;
  • количество стен, которые выходят на улицу;
  • тип здания (монолитное, кирпичное и т. д.);
  • высота потолков и другое.

В связи с этим сделать точный расчёт самому очень сложно. Лучше заручиться помощью экспертов не только для монтажа батарей, но и определения количества секций.

Схемы подключения

При установке радиаторов используют такие способы:

  • боковой – однотрубная система подключения;
  • боковой – двухтрубная система подключения;
  • нижний – нижнее подключение чаще рекомендовано при принудительной циркуляции теплоносителя;
  • верхний – рекомендовано для достижения максимальной теплоотдачи.

При использовании первой схемы перед батареей требуется установить байпас.

Основные регламенты

Порядок установки радиаторов приведён в паспорте. Здесь также указаны рекомендации по установочным элементам, нужным для подключения: запорная арматура, шаровые краны, кран Маевского, кронштейны и т. д.

При проведении монтажных работ обязательно придерживаются конкретных параметров:

  • расстояние от стены до батарей составляет 3-5 см. Если алюминиевый радиатор будет впритык к стенке, на задней части прибора тепло будет распределяться нерационально;
  • от пола оставляйте около 10 см. Ниже ставить батарею не рекомендуется, так как ухудшается теплообмен. Если смонтировать радиатор слишком высоко, будет разниться температура вверху и внизу помещения;
  • расстояние от подоконника до алюминиевой батареи составляет 8-12 см. Не делайте зазор очень маленьким. Это ухудшает тепловой поток от прибора.

Дополнительные элементы

Потребуется еще некоторое количество предметов:

  • Дополнительные вентили на вторую нить подводки, которые будут полностью отсекать радиатор от системы отопления, если потребуется осуществить перенос батарей отопления в квартире или демонтаж.
  • Стоит установить вентиль на перемычки, который в закрытом положении будет отправлять всю теплую жидкость через радиатор. С другой стороны, злоупотреблять его перекрытием не стоит, так как если перекрыть еще и вентиль радиатора, то половина дома останется без отопления.
  • Для лучшего внешнего вида потребуется приобрести новые контргайки для того, чтобы отопительная система не выглядела как фото с военного времени.
  • Если количество секций превышает 10, то стоит задуматься о приобретении промывочного крана. Лучше всего приобретать вентиль ДУ20, имеющий переходник на ДУ25, вкрученный в торец радиатора. Кроме того, приобретать стоит только шаровой вентиль, так как остальные уже уходят в прошлое, и не столь надежны.
  • В торце радиатора или в верхней точке перемычки необходимо смонтировать краны Маевского. Можно их заменить и стандартными водоразборными кранами, имеющими керамические кранбуксы. Они лучше аналогов, так как это дает возможность избежать проблем с прокладкой.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Как будем подключать?

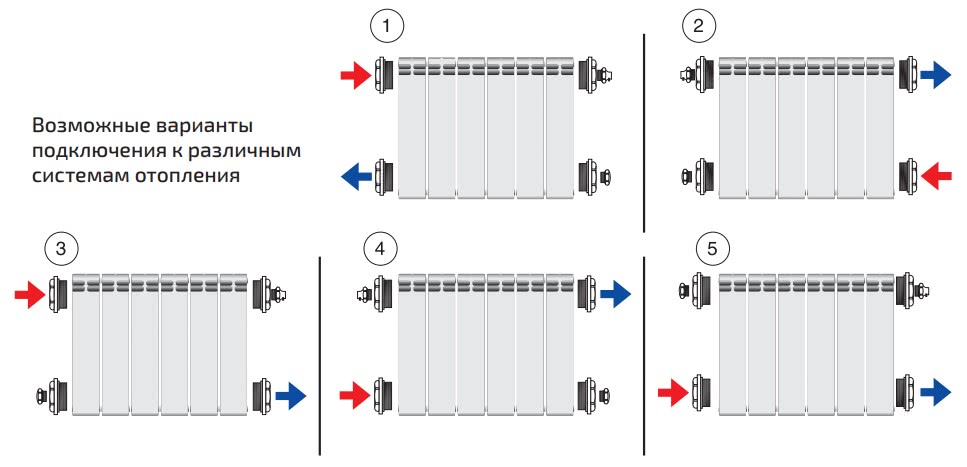

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Боковое

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

Нижнее

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Автономная система отопления

Схема автономного отопления

Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.

Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель

Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома

Устройство котла отопления

Устройство газового котла

Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.

Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:

  • Система подачи воды в теплообменник;
  • Патрубок дымохода для отвода угарных газов;
  • Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
  • Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
  • Расширительный бак и система безопасности.

При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.

Устройство радиаторов отопления

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д

Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;

Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;

Способ подключения

Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.. Помимо установки радиаторов обязательно предусматривается их правильная обвязка

Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические

В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа..  Существуют следующие требования, как правильно подключить биметаллическую батарею:

 Существуют следующие требования, как правильно подключить биметаллическую батарею:

Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке

Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие.
При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин

После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

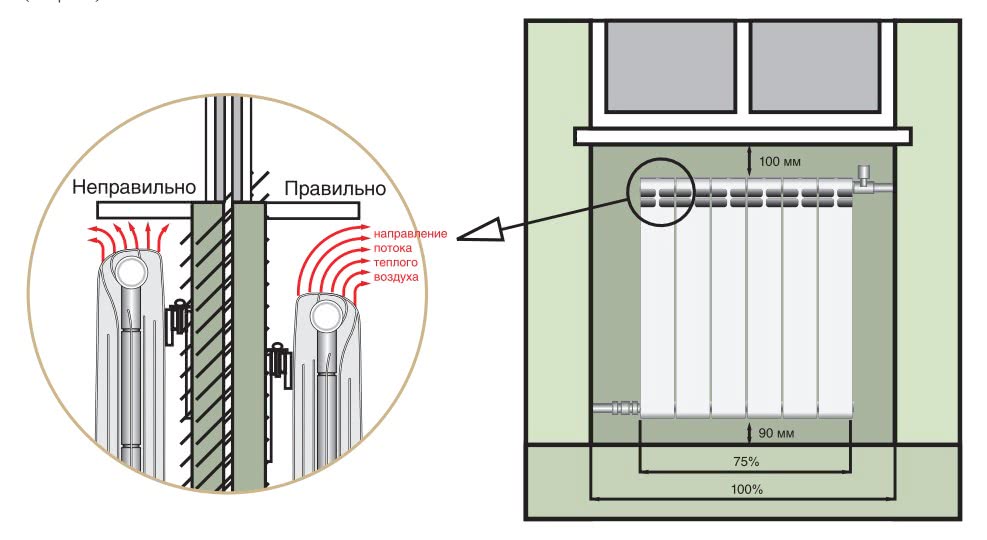

  • Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
  • При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
  • Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.

Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Что нужно продумать заранее?

Если решение о выполнении ремонта этого типа принято, следует найти ответы на ряд вопросов:

  1. Когда именно и кем будут проводиться работы?
  2. Какой тип радиаторов нужно использовать?
  3. Требуется ли замена труб, ведущих от батареи к стояку?
  4. Сколько секций понадобится для каждой комнаты?

Лучше всего проводить такую переделку летом, потому что для начала работ следует получить разрешение местного ЖЭКа. Зимой чиновники дают такие разрешения крайне неохотно, потому что придется перекрывать общий стояк и на какое-то время оставлять без отопления и другие квартиры.

Но и вне отопительного сезона получить разрешение может быть сложно. Те, кто уже решал подобные задачи, говорят о необходимости ожидания в несколько дней, попытках попасть на прием к нужным сотрудникам и т.д. Некоторые столкнулись с давлением: им рекомендовали нанять именно сантехников из ЖЭКа для выполнения всех работ.

В этом вопросе ограничений не существует. Главное, чтобы замену батарей отопления выполнял опытный сантехник с соответствующей квалификацией. Выявить все огрехи, допущенные при неумелом монтаже, можно только во время эксплуатации.

Старые радиаторы со временем загрязняются изнутри и снаружи, чистка не всегда помогает решить проблему недостаточного обогрева, замена – более эффективный вариант

Лучше всего отправляться в ЖЭК летом, а не осенью, на которую приходится пик очередей. К этому моменту все необходимые материалы нужно купить, провести предварительную сборку радиаторов, подготовить инструмент, договориться с бригадой, если это необходимо.

Если дом подключен к системе центрального отопления, следует обратиться в службу эксплуатации, чтобы согласовать переделку. Здесь могут выполнить необходимые расчеты, чтобы точно назвать количество секций радиаторов, а также прояснить другие технические вопросы.

Запорные краны, которые устанавливают на “подаче” и “обратке”, необходимы, чтобы в любое время можно было перекрыть воду, и снять батарею для ремонта или замены

Отсутствие правильных расчетов может привести к разбалансировке домовой отопительной системы.

Предварительно для расчетов понадобятся сведения, которые есть в ДЭЗе:

Чаще всего старые батареи заменяют новыми современными моделями, обычно алюминиевыми или биметаллическими. Хотя в продаже имеются также чугунные, медные и стальные изделия. Тип радиатора нужен при выполнении расчетов.

Выбирая подходящий радиатор для дома или квартиры, необходимо ориентироваться на его основные характеристики, которые подробно указаны в техническом паспорте изделия

Понадобятся такие показатели как давление, которое может вынести прибор, максимальная температура теплоносителя, теплоотдача и другие данные. Их обычно можно найти в техническом паспорте.

Если замене подлежат не только радиаторы, но и ведущие к ним трубы, следует выбрать подходящий материал. Обычно это сталь, металлопластик или полипропилен. Некоторые мастера настоятельно рекомендуют использовать для централизованных систем только стальные коммуникации.

В зависимости от выбранного типа труб понадобится соответствующее оборудование для их сварки. МП и ПП трубы монтировать проще, чем сталь. Для работы с металлом нужен не только сварочный аппарат, но и приспособление для нарезки резьбы. Поэтому, если старые трубы достаточно чистые, рекомендуется их оставить, а заменить только батарею.

Старые чугунные радиаторы хорошо сохраняют тепло, но медленно его отдают, кроме того, они тяжелые, что усложняет монтаж, поэтому биметаллические и алюминиевые модели популярнее

Слабое место металлопластиковых конструкций – соединения. Их нужно выполнять очень тщательно, ошибки в монтаже часто приводят к протечкам. Популярность МП-труб объясняется их относительно невысокой ценой. Пластик дороже, но надежнее, если сварка выполнена правильно, герметичность соединений будет очень высокой.

Под выбранный радиатор нужно подобрать подходящие крепежные элементы. При этом нужно учесть и тип радиатора, и материал стены, на которую будет выполняться установка: кирпич, бетон и т.п. Обычно батареи комплектуются кронштейнами подходящего типа.

Для установки одного радиатора обычно используют два кронштейна вверху и один – внизу. Их положение тщательно проверяют уровнем, чтобы во время монтажа батареи исключить вероятность перекоса. Впрочем, некоторые модели ставят с легким уклоном, чтобы обеспечить отведение воздуха, попавшего в систему. Если количество секций больше двенадцати, может понадобиться еще один верхний кронштейн.

Что необходимо для монтажа

Монтажные работы подразумевают подготовительный этап, а также непосредственно сам монтаж. Каждый из них требует своего инструмента и дополнительных модулей. О каждом из них будет сказано ниже.

Сброс воздуха

Каждый, кто имеет жидкостную систему отопления сталкивался с тем, что некоторые радиаторы могут быть холодными при работающем котле. Возникает такой эффект при появлении воздушной подушки. Она обязательно образуется в некоторых местах при заполнении труб. Если не удалить воздух, то вопрос не решится. Именно поэтому понадобится автоматический или ручной модуль для сброса воздуха. Еще такой компонент называют краном Маевского. Он представляет собой небольшой фитинг, который похож на заглушку. Монтируется элемент в одно из верхних отверстий радиатора.

Его конструкция позволяет простым вращением вентиля сбросить воздух из системы. Для некоторых изделий понадобится специальный ключ или отвертка, у других есть специальные рукоятки. В продаже также есть автоматы Маевского. Они выполняют ту же функцию, но за ними не требуется присмотр. Такие изделия для радиаторов имеют встроенный механизм, который закрывается, когда подступает вода и открывается, когда внутри есть воздух.

Запорные элементы

Запорными элементами для радиаторов являются краны и заглушки. Последняя необходима для того, чтобы закрыть неиспользуемые отверстия в радиаторе. В некоторых случаях она может поставляться с прибором отопления, в других ее придется докупить отдельно. Она не может быть смонтирована непосредственно в отверстие радиатора, т. к. его диаметр значительно больше самой заглушки. Чтобы решить эту проблему, можно использовать специальные переходные муфты.

Обратите внимание! В продаже есть специальные радиаторные комплекты. В них входит кран Маевского, переходники, а также заглушка

Краны в радиаторе отопления выполняют несколько функций:

  • отсекающая;
  • регулирующая.

Первая дает возможность перекрыть ток носителя и снять батарею отопления для ее обслуживания или замены. Краны позволяют отрегулировать ток жидкости для каждого отдельного элемента. Некоторые котлы неспособны правильно регулировать температуру, поэтому те батареи отопления, которые располагаются ближе к источнику имеют температуру несколько выше других, поэтому ток к ним можно частично перекрыть, чтобы выровнять условия. Существуют специальные краны с терморегулирующей головкой. На последней можно задать требуемую температуру и ограничение тока будет происходить автоматически. При монтаже биметаллических радиаторов отопления используется два вида кранов:

  • прямые;
  • угловые.

Обычным стало применение шаровой запорной арматуры. Вместо поднимающегося штока, в кранах используется шар с отверстием, который вращается во круг своей оси. Прямые краны подходят в тех случаях, когда подвод трубы будет осуществляться сбоку. Если патрубки будут подходить снизу, то отлично подойдут угловые краны. Радиаторные краны поставляются с быстроразъемным соединением, которое подразумевает наличие только одного ключа при необходимости демонтажа.

Расходник

К расходному материалу, который используется во время монтажа биметаллических радиаторов отопления можно отнести:

  • уплотнители;
  • настенные крепления;
  • крепежный расходник;
  • смазки.

В качестве уплотнителя может быть использована пакля или специальная нейлоновая нить. Некоторые мастера не рекомендуют использовать тефлоновую ленту, т. к. она может не обеспечить требуемой герметичности. Пакля способна набухать и перекрывать небольшие течи. Тефлоновая нить также хорошо обволакивает витки резьбы. Вместе с паклей рекомендуется использовать специальную смазку, которая впоследствии облегчит процесс демонтажа. Крепления для биметаллических радиаторов отопления придется докупать отдельно. Они могут быть выполнены в форме большого крюка или пластинчатых держателей. Для фиксации последних понадобятся дюбели и саморезы.

Обратите внимание! Относительной новинкой является жидкая тефлоновая нить. Это специальный сантехнический клей, который прекрасно заменяет перечисленные выше расходники

Инструмент

Монтаж биметаллических радиаторов отопления невозможно осуществить без сверления отверстий. Это означает, что понадобится перфоратор. Наряду с ним, понадобятся буры, которые по диаметру будут соответствовать выбранным дюбелям

Важно под рукой иметь лазерный нивелир или пузырьковый уровень. Для предварительного этапа понадобится разводной ключ, а также ключ для американок, который облегчит установку шаровых кранов на радиатор

Для нанесения разметки потребуется карандаш или мелок, а также рулетка.
