Укрепляем фундамент старого деревянного дома

Порядок проведения ремонтных работ

Ремонт фундаментов дачных домиков своими руками можно выполнить разными способами. Выбор оптимальной методики зависит не только от их типа, но и вида надземной части.

Если домик возведен из дерева, его можно приподнять с помощью домкратов и провести полную замену фундамента(произведение ремонта фундамента старого деревянного дома своими руками).

Если же стены дома выложены из кирпича, то придется ограничиться мероприятиями по укреплению его основы(о ремонте фундамента кирпичного частного дома своими руками).

Усиление ленточного фундамента

Ремонт ленточного фундамента дачного дома производится следующим образом:

по периметру ленты роется траншея глубиной примерно 500 мм;
обнаженную поверхность фундаментной ленты тщательно очищают от грязи, не забывая снять штукатурку и краску с цоколя;
по длине поврежденного участка фундамента с шагом 600-1200 мм сверлят отверстия, в которые затем вкручивают анкера (или плотно забивают куски арматуры). По вертикали должно быть выполнено не менее трех рядов таких отверстий;
к анкерам приваривают арматурную сетку, изготовленную из стержней диаметром 10-14 мм;
все полости, обнаруженные в монолите, заполняют бетонным раствором. Если они имеют большой объем, эту операцию следует проводить с установкой опалубочных щитов. При наличии серьезных повреждений на расстоянии 150 мм от боковой поверхности ленты устанавливается полноценная опалубка и заливается бетоном.

После того, как бетон просохнет, производится гидроизоляция фундамента, и траншея засыпается с послойным уплотнением грунта.

Усиление опор столбчатого фундамента

Состав работ по усилению столбчатых опор практически не отличается от вышеописанного.

Ремонт столбчатого фундамента дачного дома сводится к уменьшению нагрузки на старые опоры и гидроизоляции их поверхностей:

столбы обнажаются путем выемки грунта до подушки (ее трогать нельзя);
производится очистка опор от краски, грязи, штукатурки, раскрошившегося камня;
в столбики устанавливаются анкера (так же, как и в монолитную ленту);
вся поверхность опоры обрабатывается грунтовкой глубокого проникновения;
в траншею устанавливается армирующий каркас и связывается с анкерами;
по контуру будущей бетонной оболочки устанавливается опалубка и полость заливается бетоном.

После того, как бетон наберет необходимую прочность, усиленную опору необходимо покрыть слоем гидроизоляции и обратно засыпать землей, тщательно ее уплотняя.

В некоторых случаях, когда фундамент местами разрушен катастрофически, остается только один способ спасения всей постройки – его усиление путем расширения подошвы. Для выполнения такой сложной работы лучше пригласить опытных строителей.

Суть работы заключается в выполнении подкопов под фундамент с последующим армированием и заливкой бетоном. В этом случае затрагивается подушка, и грунт, на который опирается строение.

Самодеятельность строителей-любителей может привести к полному разрушению постройки.

Возможно вас заинтересует статья о ремонте фундамента винтовыми сваями. О том как поднять деревянный дом для ремонта фундамента читайте здесь.

Видео о ремонте фундамента дачного дома своими руками.

https://youtube.com/watch?v=XdHNw2z7OVI

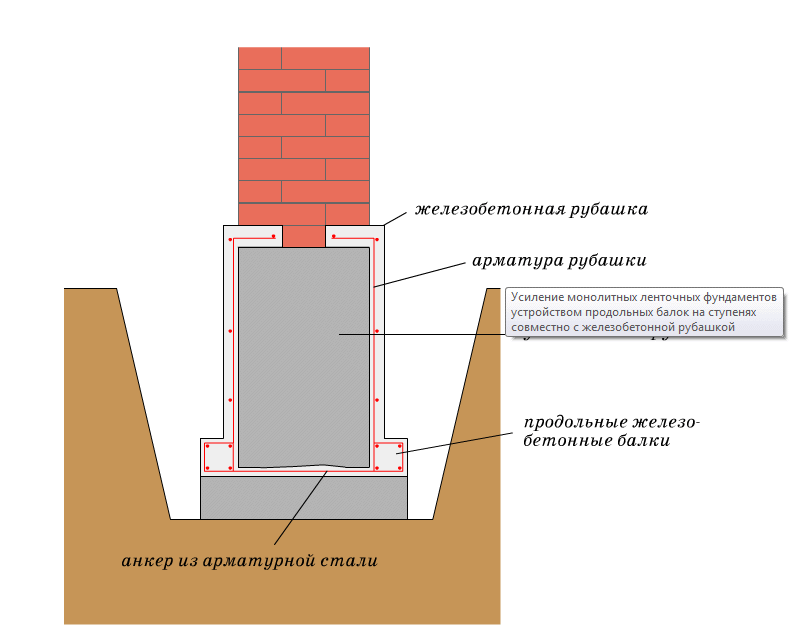

Заливка железобетонной рубашки

Распространённым способом усиления фундамента является заливка железобетонной рубашки.

Фундамент под заливку бетонной рубашки выкапывается с учетом длины закладок не более 3 м

Этот способ является довольно простым. Человек, обладающий малейшими навыками в строительстве, может выполнить заливку рубашки из железобетона в одиночку. Для этого потребуются следующие материалы:

бетон марки М400;
арматура для обвязки каркаса толщиной 16–18 мм.

Порядок выполнения работ

Фундамент под заливку бетонной рубашки выкапывается с учётом длины закладок не более 3 м. В первую очередь откапываются и укрепляются углы. Земля углубляется на 50 см ниже основания.
Устраиваемый арматурный каркас должен обтягивать подземную часть строения с внешней стороны. Для увеличения максимальной нагрузки используются анкеры. Прутья арматурного каркаса следует располагать по вертикали и горизонтали с обвязкой пересекающихся точек вязальной проволокой.
Все арматурные прутья должны соединяться вязальной проволокой
В собранную опалубку заливается бетонный раствор. Получившаяся железобетонная обойма способна существенно укрепить платформу любого типа.
Чтобы защитить конструкцию от влаги, после затвердевания бетона необходимо создать откосы

Причины разрушения фундамента здания

Послужить причиной разрушения основания дома может фактически что угодно, начиная от порчи материалов и заканчивая наличием здания в непосредственной близости к вашему дому. Вот основные предпосылки, которые могут иметь место:

Схема разрушения фундамента: (силы: а — тяжести, б — сопротивления грунта, в — морозного пучения): 1. Проседание грунта; 2. Выталкивание фундамента; 3. Морозное пучение; 4. Опрокидывание фундамента.

Несоблюдение технологии процесса строительства дома при его возведении, а также использование некачественных материалов, что и приводит к быстрому износу фундамента.
Строительство дома проходило без учета особенностей и состава грунта, что привело к неправильному подбору технологии строительства и выбору не тех материалов.
Возможные ошибки при расчете нагрузки на фундамент при его закладке.
Изменение уровня грунтовых вод, а именно повышение, в том числе и обильное увлажнение грунта (например, весенний паводок).
Разнородный состав грунта, движение почвы тоже могут привести к необходимости укрепления фундамента.
Проведение в непосредственной близости от дома земельных либо строительных работ, например, укладки труб, строительства еще одного дома.
Возможное промерзание глинистого грунта, что очень часто встречается, если фундамент был уложен с допущением ошибок, по технологии, которая так и не была соблюдена.
Основательная перепланировка дома, которая предполагает смещение либо перенос (разрушение) несущих стен.

Перед тем как укреплять фундамент, необходимо разобраться в причинах его усадки и обязательно устранить их. Если вы этого не сделаете, то с новым основанием может случиться то же самое, что и со старым.

Самостоятельная диагностика степени разрушений

Определение причин разрушения — первый этап работ по восстановлению фундамента. Далее оценивают степень нарушения целостности основания.

Минимальные дефекты. Отслоения штукатурки и мелкие трещины, не увеличивающиеся в размерах.

Средние повреждения. Горизонтальные и вертикальные трещины различной глубины. Горизонтальные повреждения не угрожают целостности кладки.

Вертикальные, зигзагообразные требуют оценки и немедленного устранения. Скорость увеличения таких трещин определяют контрольными маячками, выполненными из гипсовой шпатлевки. Слой шпатлевки толщиной в 0,5 см наносят на трещину и наблюдают за ним в течение 14 дней. Если за это время шпатлёвка треснула, значит, разрушение продолжается.

Катастрофические дефекты. Не устраненные своевременно разрушения средней степени приводят к тому, что фундамент потребуется восстанавливать.

Неустранимые дефекты. Если разрушения основания привели к перекосу дома, укрепить его не удастся: необходима полная замена.

Ремонт ленточного фундамента

Учитывая все особенности того, как сделать ремонт фундамента ленточного типа, можно выполнить все работы самостоятельно. Данный вид основания имеет наибольшую популярность при возведении домов и построек, поэтому следует начинать именно с него. Основной причиной, требующей его реконструкцию, считается наличие трещин на поверхности.

Причинами их возникновения можно назвать следующее:

монтаж кирпичного цоколя без использования армирующей сетки;
ржавый металл в качестве армирования;
отсутствие вентиляции;
изготовление фундамента без армирования и основного каркаса;
цоколь, сделанный на насыпном грунте;
использование бетона смешанного в неправильных пропорциях или из цемента низкого качества;
отсутствие сливов или их неправильный монтаж.

Незначительная трещина в конструкции требует своевременной реакции владельца и выполнения реставрации. Связано это с попаданием внутрь конструкции влаги и постепенного разрушения основания под её воздействием. Особенно опасно это в зимнее время. О том, как отремонтировать основание дома, стоящего на склоне, смотрите в этом видео:

https://youtube.com/watch?v=aIBoPbKtahA

Возможные варианты ремонта

Ремонт фундамента, связанный с заделыванием трещин, можно выполнить 2 методами: первый способ заключается в том, что применяется замазка. Второй предполагает применение цементного раствора. Предварительно нужно зачистить все образовавшиеся недостатки, затем выполняется инъецирование подготовленной смеси, которая изготавливается путём смешивания цемента с песком в пропорции 1 к 2. Отделанная поверхность затирается правилом с незначительным смачиванием водой. После полного затвердевания можно окрасить её.

Если основание постоянно подтапливает, в первую очередь займитесь монтажом дренажа вокруг здания

Ремонт фундамента дома, который подвергается периодическому подтапливанию, выполняется с монтированием дополнительного дренажа, необходимого для отвода воды от стен здания. Если сделать это проблематично, можно ограничиться изготовлением отбойного барьера, направляющего воду по канаве или качественной отмостки шириной более 80 см.

Если появление трещины связано с монтажом основания выше уровня промерзания почвы, требуется выполнить ремонт ленточного фундамента, связанный с его утеплением. Вдоль всего цоколя выкапывается канавка, которую нужно засыпать влажным песком. Верхняя часть закрывается теплоизоляцией, а затем делается отмостка.

В том случае когда разрушение фундамента значительное, может понадобится капитальная реставрация. В этом случае роется канавка, аналогичная ранее описанному методу, старая поверхность очищается от отслоившейся штукатурки и гидроизоляции и обрабатывается грунтовкой. О том, как заменить фундамент, находящийся во влажном грунте, смотрите в этом видео:

https://youtube.com/watch?v=6YaorPPJ2Ro

На расстоянии 80 100 см друг от друга высверливаются отверстия, в них вставляется арматура. Делается 3 – 5 ряда таких штырей. Вся поверхность, которую нужно отремонтировать, закрывается металлическим каркасом из арматуры. Затем делается опалубка и заливается новый слой фундамента, после чего делается отмостка.

Усиление углов

Для этого обнажают углы старого фундамента путем выкапывания ям с диаметром примерно в один метр и с глубиной ниже закладки старой базы на полметра. Туда опускают сваренные решетки из строительной арматуры с ячейками 20х20 см. Их приваривают к металлическим стержням в старом фундаменте. Пространство заливают бетоном и дают ему просохнуть. Для лучшего укрепления, через каждые 1,5-2 метра выкапывают рвы с глубиной, не большей от залегания старой основы. Их ширина может быть 0,5 метра. Соединение арматуры внутри ямы проводится путем приваривания металлического каркаса к металлическим штырям старой основы. Таким образом, несущая конструкция укрепляется не только по углам, а и по сторонам. В пространство заливают бетон с соблюдением правил по заливке слоями. Пока стяжка с одной стороны застывает, можно заниматься заливанием раствора с другой стороны. О том, как укрепить старый фундамент дома, домашние мастера имеют свое представление. Они рекламируют тот способ, с которым им пришлось встречаться на практике. Практичность и надежность определенного способа усиленной несущей конструкции требует проверки на протяжении многих лет.

Классические варианты ремонта подземной конструкции ↑

Наиболее популярный способ – закладка нового фундамента вдоль уже существующего. Укрепление фундамента своими руками, как правило, проводят именно этим способом.

Делается это так:

По углам здания необходимо вырыть большие ямы, размером приблизительно метр на метр, таким образом, чтобы оголить угол фундамента. Яма обязательно должна быть глубже старого фундамента не менее чем на 50 см.

Теперь нужно изготовить объемный армировочный каркас для бетонной подушки. Для этого из арматуры при помощи сварки или вязальной проволоки необходимо соорудить решетку с ячейкой 20х20х20 см.

Будущий армировочный каркас

Опустите решетку в яму и залейте бетоном. Такие конструкции принято называть «быками».

В большинстве случаев «быков» бывает достаточно. Но если вы хотите уверенности в том, что фундамент снова не «поплывет», соорудите по всему периметру здания железобетонный армопояс, который соединит «быки» в единую систему:

Условно разделите периметр дома на части длиной 1,5-2 м.

На одной из таких частей вдоль фундамента выкопайте траншею шириной 40-50 см и глубиной, равной глубине старого фундамента.

Просверлите в теле фундамента отверстия и вставьте в них куски арматуры или металлического прута длиной 30-40 см.

В траншею установите объемный каркас, сделанный по описанной выше технологии .

Так, фрагмент за фрагментом, нужно усилить весь фундамент.

Таким способом может быть осуществлено укрепление фундамента кирпичного дома, дома из железобетонных блоков или деревянного сруба не только в случае разрушения его основы, но и при перепланировке, ведущей к увеличению нагрузки на фундамент.

А вот немного модифицированная схема этого способа:

Пошаговая схема укрепления фундамента

Как рассчитать фундамент под кирпичный дом

С типом фундамента мы определились, те, кто читал предыдущие статьи, помнит, что по всем параметрам, идеальным вариантом для нашего дома стал ленточный заглубленный фундамент. Сегодня мы поговорим о глубине его заложения, толщине и других не менее важных параметрах.

Глубина заложения фундамента под кирпичный дом

Так как фундамент ленточный заглубленный, основным критерием в выборе глубины заложения является глубина промерзания грунта в регионе, где строиться дом, а также уровень грунтовых вод (УГВ) и тип грунта.

В нашем регионе глубина промерзания грунта чуть больше 1 метра, в связи с чем, фундамент решено было углубить на 1,10 м.

Но не всегда бывает все так гладко. Иногда УГВ расположен высоко, иногда грунт оставляет желать лучшего, ну и очень часто бывает так, что глубина промерзания грунта в регионе высока, в связи с этим и значительно увеличатся расходы на ленточный фундамент.

Ну с глубиной заложения определились, теперь давайте выясним, как определиться с толщиной (шириной) фундамента.

Толщина фундамента под кирпичный дом

Если говорить о расчете толщины (ширины) фундаментной ленты под кирпичный дом, то он сводится к расчету необходимой площади опоры для дома, где учитывается все, начиная от веса самого дома, заканчивая всеми параметрами грунта на строительном участке. Также, немаловажную роль в определении ширины фундамента играет и толщина стен.

Логично будет предположить, что чем шире будет монолитная лента, тем она будет прочнее и тем больше будет у нее опоры на грунт, но тем самым мы значительно увеличиваем расходы на устройство фундамента в целом. Поэтому, толщина должна быть оптимальной. Другими словами, ширину фундамента необходимо выбирать таким образом, чтобы была достаточной прочность, опора на грунт, а также, необходимо максимально уменьшить расходы на бетон, который является самым дорогим материалом для ленточного фундамента.

О том, как рассчитать фундамент под дом, я уже писал в одной из предыдущих статей, поэтому чтобы не повторяться, кому интересно, можете взглянуть. В этом расчете Вы узнаете, как определить нагрузку на фундамент, какова должна быть его площадь опоры на грунт и многое другое.

Ну а если у Вас на участке грунт не очень плох, и местность не заболочена, то в принципе, ширину фундаментной ленты можно выбирать из того, какой толщины будут у Вас наружные несущие стены. Для того, чтобы в последствии не было проблем с большим нависанием материала, из которого стены будут сооружаться.

Так же играет огромную роль то, из чего будет возводиться цоколь дома. Если, к примеру, из кирпича, то толщина фундамента, для целесообразности, должна быть кратна ширине кирпича, т.е. 38 см, 51 см и т.д. Ну как правило, для ровного счета ширину выбирают кратной 10 см, т.е. 40см, 50 см и т.д.

В дополнение, можно сказать, что при ширине фундамента 40 см, а ширине цоколя – 38 см, легче будет поправить погрешности разметки фундамента и цоколь возвести с большей геометрической точностью.

Ширина нашего фундамента будет 40 см, это, своего рода, «стандарт» для нашей местности, и большинство ленточных фундаментов делается точно так же.

Несмотря на то, что стены нашего дома будут около 50 см, для того, чтобы сэкономить, можно толщину фундамента под наш кирпичный дом оставить 40 см, для опоры и надежности этого будет достаточно. Цоколь будет так же около 40 см, а поверх цоколя мы зальем сразу бетонный пол сплошной монолитной плитой, которая поможет компенсировать разницу в ширине фундамента и толщины стен.

Как рассчитать арматуру для фундамента дома

Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.

То, что касается арматуры для фундамента нашего дома, то здесь все просто – армирование будет производиться арматурой диаметром d12 и d8.

Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.

Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.

И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием.

Ремонт фундамента с помощью укрепления постелистого камня

Основой каждого фундамента служит постелистый камень. Именно с него и начинается посадка и столбчатого, и ленточного фундамента. При этом виде разрушения стараются максимально быстро остановить оседание. Для этого на трещины выставляются бумажные или гипсовые маяки в виде лент и указывают на них дату установки. При быстрой усадке маяки разорвутся в течении нескольких суток. ]]>]]>

Усиление постелистого камня

Следующий шаг — рытье наклонной ямы (35°) рядом с ленточным или столбчатым фундаментом вплоть до глубины укладки постелистого камня. После этого в яму необходимо вставить асбестоцементную или металлическую трубу с диаметром от 15-20 см и её посредством залить тощий цементный или бетонный раствор, пока грунт полностью не насытится им. После этой процедуры необходимо прекратить какие-либо работы на один-два часа и понаблюдать будет ли грунт впитывать излишки раствора. В случае ухода раствора в грунт, возобновляют наполнение ямы через несколько суток.

Как правило, для полного насыщения грунта раствором необходимо повторять процедуру два-три раза. Спустя двое суток после итогового этапа наполнения на трещины снова устанавливаются маяки. В случае их движения, необходимо снова продолжить наполнение грунта раствором.

]]>]]> Наблюдение за развитием трещин

Наблюдение за развитием трещин: 1 — трещина; 2 — маяк (цементный на наружных или алебастровый на внутренних стенах).

Если же положение маяков изменилось незначительно приступают к следующему этапу укрепления фундамента. Вдоль ленточного фундамента или по периметру свай столбчатого фундамента следует вырыть канаву шириной 20-35 см. На дно и по внешнему краю канавы укладывают доски в виде опалубки. Между кирпичами или камнями фундамента вбиваются металлические штыри, к которым прикрепляют металлическую сетку. Получается своеобразная арматура, которую заливают раствором бетона с мелким наполнителем щебня и гравия. Эта конструкция поможет значительно укрепить несущую способность данного угла дома и распределить его нагрузку по горизонтали и тем самым остановить оседание.

Такой способ дополнительного укрепления более приемлем для столбчатого фундамента. Укрепив таким образом две вертикальные сваи, под ними можно проложить деревянную или железобетонную сваю в горизонтальном положении, которая поможет увеличить несущую способность этой части фундамента еще в 2-3 раза. Как реставрировать треснувший фундамент

В случае появления трещин в области цокольной части стен и перекоса одной или нескольких несущих конструкций, в первую очередь необходимо определить характер разрушения фундамента и подобрать оптимальный способ его усиления.

Если фундамент поддается разрушению по всему периметру, вследствие изменения нагрузки или повышенной влажности, по периметру ленточного или свай столбчатого фундамента следует вырыть траншею.

Ремонт фундамента дома своими руками

]]>]]> Укрепление фундамента по периметру: 1. песчаная подушка;

2. старый фундамент;

3. металлическая сетка;

4. анкер;

5. место разрушения;

6. опалубка;

7. бетон

Затем необходимо тщательно очистить поверхность от старой штукатурки и грязи и на некотором расстоянии от стены закрепить металлическую сетку с помощью анкеров, предварительно вбитых в цоколь и фундамент. Это конструкцию бетонируют, тщательно послойно трамбуя.

Фундаменты выполненные из бутовой кладки, монолитного бетона, бутобетона и грунтобетона укрепляют при помощи железобетонной уширенной обоймы. Её тщательнейшим образом при помощи сквозной анкеровки связывают со старой кладкой с расчетом на то, что новые выполненные участки фундамента будут работать со старой частью совместно.

Иногда приходится увеличивать несущую способность фундамента в его слабых участках. Для этого вдоль этих частей фундамента укладывают новый фундамент. В дальнейшем он будет забирать часть нагрузки со старого фундамента благодаря анкерам, которые проходят сквозь него и крепятся к металлическим и железобетонным сваям, проходящим через цокольную часть строения.

Почему разрушается основание дома

Чрезмерный вес строения может разрушить фундамент

Причин, по которым может потребоваться усиление фундамента дома, огромное множество, но наиболее актуальными признаны:

чрезмерная нагрузка, оказываемая самим зданием; под воздействием силы тяжести чаще всего разрушается основание кирпичных зданий, это связано с большим весом постройки;
разрушительное влияние поднявшихся грунтовых вод, сейсмическая нестабильность, процессы, имеющие непосредственное отношение к эрозивным изменениям в почве;
ошибки, допущенные в ходе подготовки проекта и во время строительных работ;
возведение зданий в непосредственной близости от старого дома; однако, и выполнение земляных работ во время подготовки к сооружению пристройки к зданию может заставить владельца укрепить фундамент частного дома;
если основание было заложено под определенное здание, то и рассчитано оно на определенную нагрузку, а осуществление перепланировки в частном доме также становится причиной разрушения основания и заставляет его владельца задуматься о том, как усилить фундамент.

Доступ влаги в основанию может также привести к его разрушению

Конечно, довольно часто причиной того, что изготовленный ранее конструктив приходит в негодность и теряет свою функциональность, становятся ошибки при изначальном сооружении отливных и гидроизоляции.

Но и неправильная эксплуатация постройки, подмыв дома талой или дождевой водой, нарушение правил эксплуатации стоков приводят к появлению глубоких трещин в фундаменте и его стремительному разрушению.

Негативно сказываются на состоянии конструкции расположение вблизи дома транспортных магистралей, по которым постоянно осуществляется движение большого количества транспортных средств.

Заметить признаки начавшегося разрушения можно в ходе самостоятельного визуального осмотра поверхности цоколя.

Появление даже небольших трещин на ней или вмятин и деформаций должно насторожить хозяина дома и заставить выполнить определенные работы, во время которых придется обнажить фундамент, чтобы с высокой точностью установить степень разрушения.

Понять, что фундамент нуждается в укреплении помогут маячки, которые клеют на трещины

Если во время наблюдения будет замечено натяжение или обнаружен разрыв ленты, то предстоит полноценное усиление конструкции. Это так называемые деформационные маячки, которые клеят на все прямые участки обнаруженной трещины. Если же маячки остались целыми, то предстоит восстановить основание и цоколь дома, заполнив трещины и щели камнем, цементным раствором или строительной монтажной пеной.

Укрепить старый фундамент при незначительном разрушении можно, соорудив опалубку и залив усиливающий каркас. Но стремясь осуществить качественное укрепление фундамента старого дома, необходимо следовать существующему алгоритму выполнения работ.

Бетонное укрепление

Основание можно усилить с помощью монолитного каркаса. Такой способ дает возможность залить бетон сбоку строения. Весь процесс работ разбит на следующие действия:

по всей площади здания выкапывают траншею;
поверхность цоколя очищается от земли, грязи и бетона;
просверливают отверстия и устанавливают в них анкерные стержни.

в траншее собирается несъемная опалубка;
в нее фиксируется объемный каркас;
далее его стягивают шпильками и строительными анкерами;
вся плоскость заливается раствором, который вибрируют для заполнения всех щелей;
после того как бетон высохнет, необходимо сделать гидроизоляцию и возвести прочную отмостку.
