Дымоход в бане из железной трубы

Установка через стену

На практике применяют два варианта прохода трубы из помещения на улицу: через стену и через потолок. Выбор всегда остается за владельцем печи, а мы расскажем об особенностях обеих схем.

К достоинствам конструкции «через стену» относятся:

Экономия полезной площади . Если баня находится на цокольном этаже дома, не нужно, чтобы труба проходила через находящиеся выше жилые помещения. Она не только «съест» полезную площадь, но и потребует соблюдения целого комплекса мер пожарной безопасности. Также при случайном касании трубы можно получить серьезный ожог.
Простота установки . Большая часть работ выполняется на улице. Вес вертикальной конструкции практически не ограничен, и она защищена от ветровых нагрузок: труба опирается на кронштейн, «привязывается» хомутами к стене. Установка через стену подразумевает обустройство только одной пожарной разделки.
Ремонтопригодность . При необходимости всегда можно нарастить трубу дополнительными секциями. Замена элементов наружного дымохода не требует проведения работ в помещении.

Очевидный недостаток конструкции — низкий КПД. Часть энергии дымовых газов, которую можно было использовать для обогрева помещения, уходит в атмосферу. Наружные дымоходы часто нарушают дизайн зданий, а в их горизонтальных участках и на поворотах скапливается сажа. Такие конструкции нужно чистить гораздо чаще, чем вертикальные внутренние системы дымоудаления.

Преимущества и недостатки

К плюсам дымохода наружного типа можно отнести:

повышенный уровень безопасности. Для трубы не придётся нарушать целостность кровли и чердачного перекрытия, что избавить от риска протекания дождевой и талой воды в зазоры между стенками дымохода и элементами кровельного покрытия;
пожаробезопасность. Основная часть дымохода расположена снаружи помещения, что более безопасно для таких строений, где изначально предполагается создание нестабильного температурно — влажностного режима;
компактность

Такого типа конструкция не занимает много места внутри бани, что особенно важно для малых по площади помещений;
удобство монтажа. При сборке канала требуется оборудовать всего 1 проход через ограждающие конструкции строения.

Достаточно весомыми минусами устройства такого дымохода являются:

быстрое выхолаживание конструкции, а значит внутри него будет образовываться конденсат. Такое сооружение требует значительных затрат на усиленного утепления;
наличие поворотов. Труба для отвода дыма, выходящая через стену имеет конфигурацию с одним или двумя поворотами, которые снижают тягу внутри конструкции и мешают нормальному функционированию печи. Что бы исправить этот недостаток используют изделия большего диаметра.

Основные требования к банным печам

Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.

Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.

Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива

При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:

Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.
Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.
Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.
Для устройства газопровода нужно использовать только стальные или медные трубы.

Виды дымоходов по месту установки

Дымовые газы из печи отводятся по трубе, которая может выводиться наружу через потолок и крышу или через стену. У каждого способа установки есть свои достоинства.

Когда труба для бани монтируется внутри парной, вокруг неё можно сделать каменку или соорудить бак для подогрева воды, чтобы использовать все производимое печью тепло. Такой дымоход обычно не имеет изгибов и поворотов, выходя по прямой вверх, поэтому он реже засоряется (сажа сама падает в топку), его гораздо проще чистить.

С другой стороны, установка внутреннего дымохода усложняется прохождением через деревянные перекрытия и кровлю, которые необходимо защитить от перегрева, а проходные отверстия герметизировать от осадков. Это приводит к удорожанию конструкции и требует больше времени на монтаж.

Наружный дымоход лишен этих недостатков. Хотя стену в точке его вывода наружу также необходимо изолировать от горячей трубы, но сделать это намного проще и дешевле.

При прохождении сквозь деревянные стены устраивается противопожарная разделкаИсточник yaplakal.com

Однако он тоже имеет свои минусы.

Если печь стоит у стены и труба сразу выводится наружу, та часть тепла, которая могла бы согревать помещение, не задерживается в нем.
Чистка затрудняется наличием поворотов и скапливанием в этих местах сажи и других продуктов горения.
Наружные дымоходы для бани необходимо оснащать ревизионными люками и отстойниками для сбора конденсата.
Вертикальная часть трубы может упираться в свес крыши, что требует устройства дополнительных изгибов.

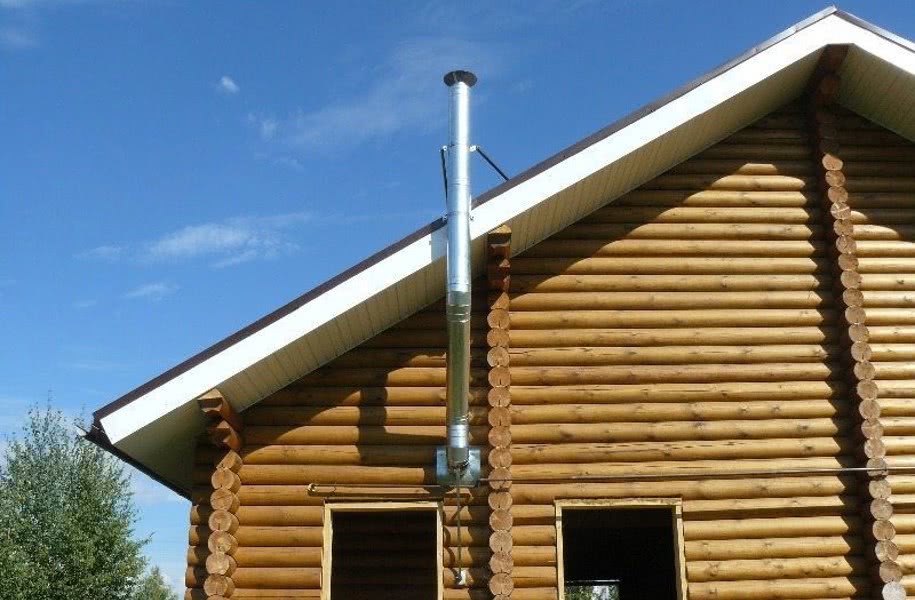

Наружная дымовая труба с отводом для обхода свеса кровлиИсточник sense-life.com

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Конструктивные элементы дымоходной системы

Идеальное устройство дымоходного канала в бане – это прямая конструкция, проходящая от печи строго вертикально вверх. Такой дымоход строится из кирпича. Особенностью такой печи является местоположение. Как правило, ее устанавливают посередине строения бани, с учетом расположения балок и стропил.

Преимуществом стальных и керамических дымоходов является наличие дополнительных элементов. Они позволяют размещение печи практически в любом месте помещения, а при наличии препятствий дают возможность проектирования дымоходного канала с изгибом или горизонтальной частью с целью обойти встретившиеся преграды.

Но при этом обязательно нужно учитывать, что суммарное расстояние горизонтального или наклонного участка, должно быть,не более 1 метра. Если этот размер будет превышен, то это негативно скажется на работе дымоходного канала. На горизонтальном участке будут собираться продукты неполного сгорания топлива, и движение дыма будет затруднено. Максимальное количество поворотов допускается не более двух.

Соединение горизонтальных и наклонных участков обеспечивается за счет наличия различных фасонных частей дымоходов. При их монтаже необходимо изначально решить вопрос дальнейшей прочистки дымохода. Колено является тем местом, где скапливается сажа. Здесь выходом считается такой элемент, как тройник. Наличие в нем съемного стакана позволяет прочищать дымоход легко и без проблемно.

Герметичность соединения стыков труб обеспечивает не только хорошую тягу, но и исключает попадание в помещение бани дыма. Для безопасного и пожаробезопасного прохождения дымоходом деревянного потолка и кровли применяют специальные патрубки. В местах пересечения вставляется патрубок.

Для крепления стальной трубы, имеющей не малый вес, используют стеновые кронштейны. Установка креплений производится на расстоянии не более двух метров друг от друга. В месте выхода дымохода на крышу обязательно должна быть выполнена крышная разделка, которая воспрепятствует попаданию осадков внутрь бани.

Попадание дождя и снега внутрь дымового канала исключается установкой защитного грибка.

Металлическая конструкция

Самым любимым материалом для возведения бани на протяжении многих лет является дерево. Помимо всех его уникальных положительных свойств, дерево также обладает повышенной горючестью, из-за чего баня нуждается в пожарной изоляции.

Дабы избежать пожаров, для изоляции трубы в бане своими руками, также как для изоляции стен и потолка, использовали массу различных материалов: асбест, глину, различные утеплительные плиты. Самое главное в утеплителе – низкая теплопроводность.

Информация. Помимо пожарной безопасности, теплоизоляция трубы обеспечивает более медленное ее остывание, что позволяет избежать скопления конденсата и быстрого разрушения конструкции.

Чем обмотать: теплоизол

Теплоизол представляет собой сравнительно новый вид изоляционного материала. Состоит он из вспененного полиэтилена с фольгированной поверхностью на обеих сторонах.

Теплоизол отличается великолепной устойчивостью к повышенным температурам, благодаря чему он столь часто применим для изоляции трубы в бане. Толщина данного материала варьирует от двух до десяти миллиметров. Показатель максимальной температуры, которую он сможет выдержать, напрямую зависит от толщины слоя утеплителя:

Материал толщиной от двух до пяти миллиметров способен выдерживать от -30 до +100 градусов;
От пяти до десяти миллиметров – от -60 до +150 градусов.

Прежде, чем обернуть трубу в бане теплоизолом, необходимо запастить металлизированным скотчем или проволокой, так как данные материалы понадобятся вам в процессе изоляции, который совершенно прост и не требует посторонней помощи.

Чем обмотать на чердаке: фольгоизол

Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Он состоит из двойного слоя фольги и утеплителя.

Для изготовления фольгоизола используется довольно плотная пищевая фольга, благодаря чему он отличается своей безвредностью.

Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Фольгоизол – это прекрасный тепло-, гидро- и пароизоляционный материал за относительно небольшую цену.

Внимание! Фольга является отличным отражателем, благодаря чему сохраняет в бане до 90% тепла.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

https://youtube.com/watch?v=a1f-v_8l0p4

https://youtube.com/watch?v=Po_MzaqwInU

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Обслуживание и чистка

При протапливании бани березовыми или хвойными дровами в дымоходе скапливается большое количество несгоревших смолистых веществ. Налет сажи постепенно увеличивается, перекрывая просвет трубы. Часть сажи может падать к месту стыка горизонтальной и вертикальной частей, вызывая полную закупорку трубы.

Заметить загрязнения снаружи нельзя. О них судят по уменьшению тяги и попаданию дыма в помещение при открывании дверцы топки. Очистить трубу можно с помощью специального приспособления.

На прочную веревку или стальной трос нужно прикрепить круглую щетку с твердой пластиковой щетиной и груз (0,5-1 кг). Приспособление опустить в верхнее отверстие вертикальной части и продвигать вниз, выполняя поступательные и возвратные движения. При этом сажа сметается со стен щеткой. Хлопья попадают в нижнюю часть тройника, откуда их легко извлечь вместе со скопившимся конденсатом. Из горизонтальной части трубы сажу удаляют через специальные дверцы, если она длинная. Из короткого патрубка вынуть загрязнение можно прямо через топку.

Чтобы в трубе скапливалось меньше сажи, банную печь лучше топить осиновыми или тополевыми дровами. Кроме удаления сажи, нужно периодически снимать заглушку с тройника на внешней трубе и сливать из нее скопившийся конденсат.

Источник

Традиционный дымоход

Классический дымоход – это система отвода продуктов горения, изготовленная из кирпича.

Под ним подразумевается проход трубы через потолок бани. Он называется классическим благодаря тому, что в прошлом строились именно такие дымоотводные каналы. Если вас интересует схема дымохода из кирпича, то ее легко можно найти в интернете, на многочисленных ресурсах, посвященных строительству. Схема найдется и в специализированной литературе.

Преимущества установки такого дымохода заключаются в следующем: дешевизна, прочность и повышенные эксплуатационные характеристики. Кирпичи отлично переносят как высокие, так и низкие температуры. Правила установки дымохода из кирпича довольно сложны:

Первое правило подразумевает защиту от возгорания. Оно обеспечивается высоким уровнем пожаробезопасности. Задавшись вопросом: «Как правильно сделать дымоход из кирпича и учесть при этом правило пожарной безопасности?», следует помнить, что минимальное расстояние между дымоходным каналом и стеной должно быть не менее 380 мм. На участках, где дымоход проходит через перекрытия, создаются специальные расширения.
Тяга напрямую зависит не только от того, какой диаметр дымоходной трубы выбран. Этот показатель зависит и от высоты конструкции. Добиться максимальной тяги и, как следствие, теплоотдачи можно, если высота трубы равна пяти метрам.
Пожаробезопасность напрямую зависит от толщины стенок дымохода. Чем тоще стена, тем надежней и безопасней. Минимальная толщина должна быть равна 100 мм. Таким образом, если диаметр трубы велик, то вкупе с толстой стенкой у вас может получиться довольно объемная конструкция.

Исходя из вышесказанного, становится понятно: прежде чем выбрать дымоход из кирпича, следует хорошо подумать. Его монтаж может оказаться для вас непосильным.

Подумайте, может быть, имеет смысл сделать дымоход через стену или потолок, применив вышеперечисленные способы.

https://youtube.com/watch?v=cTaZBoC3XkU

https://youtube.com/watch?v=dO2g0ID15Bc

Виды дымоходов

В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.

Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.

Коренная схема дымохода

Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.

Дымоход насадного типа

Также дымоходы можно разделить на наружные и внутренние.

Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.

Дымоход наружный

Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

Дымоход, проходящий внутри помещения через потолок

Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:

— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;

— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.

Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла.

От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

С помощью асбеста обложить вывод трубы на потолке и через крышу.
Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
Выполнить короб вокруг трубы в местах ее прохода через потолок.
Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

Устанавливают печь по месту ее монтажа.
Прикладывают к потолку отвес так, чтобы кончик груза точно совпадал с центром дымоходного патрубка банной печки.
На потолке делают метку в виде крестика.

Для определения места проема в потолке используют обычный отвес Источник samibm.ru

По метке делают небольшое сквозное отверстие дрелью и сверлом.
Затем перемещаются в чердачное помещение и подвешивают отвес так, чтобы его груз точно совпал с высверленным отверстием в перекрытии. Ставят метку на кровельном материале.
После чего необходимо определиться с размерами и формой проема. И нанести их на перекрытие и кровлю, используя карандаш или маркер.
Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой.

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

https://youtube.com/watch?v=7SbzG5iPZtY

https://youtube.com/watch?v=-J7gsHwLR5U

https://youtube.com/watch?v=5vRHFjGcuKg

Защитные материалы деревянных конструкций

Из-за того, что дымоход и печь быстро накаляются, может произойти возгорание. Тем более, что по традиции материалом для бани выступает древесина. Еще в былые времена было принято изолировать стены, потолок, печь, дымоход асбестовым слоем, глиной и иными доступными материалами, достаточно плохо проводящими тепловую энергию и стойкими к повышенным температурам.

Так чем обложить трубу от печки сегодня? Изоляция конструкции дымохода необходима и с целью пожаробезопасности, и защиты от конденсата, чтобы остывание происходило медленнее, а дымовыводящая система служила дольше.

Не всегда для обкладки трубы нужен кирпич красного цвета, хотя он наделен превосходными теплоизоляционными свойствами. Причина в том, что подобная конструкция не для каждой бани сочетается по дизайну.

Чтобы лучше понять, чем обернуть трубу дымохода от возгорания, рассмотрим два варианта изоляционных материалов в виде:

теплоизола;
фольгоизола.

Критерии выбора и виды

Дымоход в сауне является неотъемлемым атрибутом ее дизайна, который гарантирует пожарную безопасность, высокую эффективность отопления парилки, чистые воздушные массы и экономичное использование топлива. Дымоход представляет собой вертикально установленное устройство, соединяющее камеру печи с внешней средой.

Функция дымохода основана на генерации тяги дымохода в результате обмена теплыми воздушными массами с массами холодного воздуха. Она “выталкивает” продукты сгорания и углекислый газ из парилки. Тяга дымовой трубы зависит от двух параметров – диаметра и длины дымовой трубы.

Тщательный и продуманный подход к проектированию и строительству дымоходов обеспечивает высокий уровень пожарной безопасности. Неправильно сконструированная дымовая труба сауны может вызвать обратную тягу, препятствовать естественному выведению токсичных продуктов сгорания, дыму в паровой камере, воспламенению и пожару.

Надежная дымовая труба должна соответствовать ряду параметров:

Настойчивость.
Настойчивость.
Тепловое сопротивление.
Возможность удаления дыма при низких температурах.
Стойкость к продуктам конденсации.

Опытные специалисты рекомендуют устанавливать внутренние дымоходы, так как они не портят внешний вид сауны, обеспечивают экономию топлива (прохождение нагретых воздушных масс и продуктов сгорания через трубу приводит к дополнительному отоплению парилки) и имеют длительный срок службы. Однако, чтобы предотвратить возможное горение дымохода, необходимо проводить качественную изоляцию дымохода, а также регулярные проверки с целью выявления областей деформации и повреждений.

Примечание: Толщина стенки стального дымохода в ванне должна быть не менее 1 мм на отрезке 14 см. При монтаже дымохода не должны допускаться горизонтальные элементы общей длиной более одного метра.

Устройство металлического дымохода

Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:

Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Отводим дымоход от конька

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

Монтаж потолочно-проходного короба

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Как утеплить

Для утепления внешних участков дымохода через стену используют базальтовую вату. Она выпускается в форме плит или разъёмного цилиндра и обладает:

высокими теплоизоляционными качествами,
хорошей паропроницаемостью,
высокой термостойкостью ( выдерживает температуру нагрева до +100ºС),
стойкостью к плесени и образованию грибка.

Монтаж утеплителя начинают от вводного патрубка печи, постепенно обматывая его вокруг трубы до формирования слоя нужной толщины. Затем его стягивают обжимным хомутом. Утеплённый участок закрывают стальной трубой большего диаметра. Для обработки мест соединений применяют жаростойкий герметик.

При использовании базальтового цилиндра вначале на дымоход устанавливают кожух, а затем в него опускают цилиндр, у которого внутренняя поверхность и стыковочный элементы («шип» и «паз») обработаны герметиком.

Особенности конструкции

Правильно установленная дымовая труба для ванны удалит продукты сгорания топлива, обеспечит сохранение тепла и пожарную безопасность. Он может быть двух типов – внешний и внутренний.

Внешний

В Америке были изобретены внешние дымоходы. Их главным преимуществом является высокая степень конструкционной безопасности.

повышенный расход топлива;
необходимость изолировать внешнюю трубу.

Внутренний

Внутренние дымоходы выровнены по вертикали для обеспечения хорошей тяги. Преимуществами такой конструкции будут быстрый нагрев ванны, сохранение тепла в помещении и низкий расход топлива. Недостатки будут:

сложность монтажа;
плохая противопожарная защита паровой бани;
трудно ремонтировать и обслуживать;
опасность внутреннего дыма.

Композитные дымоходы часто строят – кирпич с металлической трубой, вмонтированной внутрь.

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Паронит под экраном

Монтаж потолочного короба

Утепление потолочно проходного узла

Требования к устройству дымохода

эффективность козырька на трубе дымохода

Требования к конструкции устанавливаются в соответствии с функциональными особенностями устройства. Достаточная тяга и быстрое выведение дыма – вот главные задачи приспособления. Чтобы их исполнить, должны соблюдаться требования:

Хорошая аэродинамика. Без нее не будет нормального притока кислорода к печи, а также плохое выведение дыма.
Антикоррозийное гладкое покрытие на внутренней части дымохода. Ребристая поверхность задерживает сажу, из-за чего конструкция будет быстро засоряться. Отсутствие антикоррозийного покрытия приводит к образованию ржавчины и преждевременному выходу устройства из строя.
Обязательное наличие дымника, который гасит искры на выходе. Тогда они не будут вылетать через крышу, подвергая опасности деревья или строения, расположенные рядом с баней.
Выводящий канал с качественной теплоизоляцией. Иначе повышаются риски возгорания банного помещения из-за чрезмерного нагрева.

Правила эксплуатации и прочистка дымохода

Для продления срока службы дымохода при эксплуатации дровяной печи для бани необходимо придерживаться следующих рекомендаций:

Для топки каменки не стоит использовать сырые поленья и дрова хвойных пород, которые выделяют большое количество смолы, оседающей на стенках канала дымоотведения.
Сжигание в печи мусора приводит к сильному загрязнению трубы дымохода.
Для последней подкладки в каменку лучше использовать осиновые поленья , которые дают высокие языки пламени, выжигающие сажу внутри канала дымохода.
Регулярная чистка дымохода повышает эффективность работы печного оборудования и предупреждает возможное возгорание.

Для чистки дымохода в бане используются два метода – с использованием химических средств и механических инструментов (скребков, ершей и щеток на длинной ручке). Для очистки канала дымоотведения используются также сухие картофельные шкурки.
