Какой дымоход лучше для бани

Оглавление

Ошибки при устройстве дымохода в бане

  • сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
  • расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
  • применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
  • недостаточная высота дымохода;
  • группирование сразу нескольких дымоходных конструкций в одну;
  • произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Правила монтажа дымохода

Правила монтажа дымохода

Итак, чтобы Ваш дымоход мог служить Вам долгие годы, Вы должны правильно его установить. Во первых, необходимо правильно выбрать место, где будет проложен будущий дымоход. Стоит понимать, что раскаленная поверхность не должна каким-либо образом контактировать с легко воспламеняющимися материалами, которые легко могут вспыхнуть. Как показывает практика, для начала пожара достаточно лишь облицовочного материала, который был положен поверх каменной стены.

Более того, желательно выбирать место для дымохода таким образом, чтобы не было необходимости огибать несущие опоры здания. Так, например, нередко приходится выполнять не нужные повороты, когда дымоход находится под несущей конструкцией кровли. Кроме того, общее количество поворотов строго ограничено – их общее количество не может быть более трех. Если данное правило будет нарушено, то во внутреннем пространстве трубы не будет создаваться требуемая тяга.

Обязательно необходимо соблюсти минимальное расстояние от трубы до горючих материалов. Оно должно составлять как минимум 50 см для стальных и каменных дымоходов. Даже в тех случаях, когда Вы изолируете их с помощью негорючих материалов, расстояние не может быть менее 38 см.

Редко какой строитель обращает внимание на общую длину дымохода. Как показывает практика, необходимо правильно подбирать расстояние от поверхности кровли до верхнего края трубы, чтобы он попадал в «ветреную зону»

Благодаря высокой скорости воздушных потоков в трубе создается пониженное давление, которое «выталкивает» дым и продукты горения наружу. Если в расчетах будут допущены ошибки, то воздушные массы будут застаиваться в трубе, что приведет к появлению осадка и конденсата.

В каменных и кирпичных дымоходах практически всегда устанавливают лист стали нержавеющей, которая защищает натуральный материал от разрушительного действия химических веществ, которые содержатся в топливе. Многие специалисты отмечают, что установка данного листа значительно облегчает процесс очистки дымохода в будущем.

Данная процедура обычно проводится один раз в несколько лет или по мере снижения тяги в дымоходе. При неправильном проектировании и строительстве дымохода она может вызывать значительные трудности. Известны случаи, когда невозможно было очистить дымоход из-за его конструктивных особенностей, что приводило дымоход в абсолютную негодность. Придерживайтесь технологического процесса, чтобы исключить вероятность подобного исхода!

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Выбираем материал, длину и сечение дымохода для бани

Дымоход, подходящий для одного вида топлива, может абсолютно не подходить для другого. Чем же отличаются дымоходы для разных отопительных приборов, работающих на различном топливе?

Так, кирпичный дымоход, великолепно работающий с дровяной печью или камином, где не нужно большой тяги и прямоугольное сечение замедляет ее, категорически не подходит для газовой печи. Для тяги – лучше стальная цилиндрическая труба. И лучше из нержавейки, двухконтурная с утеплителем между слоями.

1

Но если какой-нибудь производитель дымоотводящих систем станет утверждать, что именно его система универсальна и подходит для любых отопительных приборов, не верьте ему, потому что это фикция. Рассмотрим на примере:

1. Теплый воздух стремится вверх – это аксиома. Соответственно: чем больше теплого воздуха – тем лучше тяга. И это справедливо. Далее, чем выше труба, тем большее количества теплого воздуха будет в ней находиться и тем эффективнее будет тяга. Значит, высокая труба большого диаметра должна обеспечить великолепную тягу? Но, если перестараться с диаметром и высотой, то может возникнуть следующее: из-за чрезмерного увеличения диаметра дымохода происходит быстрое остывание продуктов сгорания, вследствие чего образуется конденсат, препятствующий их выходу. Результат – падение тяги.

2. Уменьшаем диаметр и увеличиваем высоту дымохода. Тяга радикально усиливается. При этом также увеличивается прохождение холодного воздуха через поддувало, радикально охлаждая и саму топку и далее. В этом случае ваш теплоноситель (дрова, газ, дизтопливо, мазут т.д.) в прямом смысле «вылетит в трубу». Но это только один из вариантов. Ведь если диаметр будет слишком маленьким, а высота трубы слишком большой, то тяга может вообще потеряться ввиду значительного аэродинамического сопротивления из-за завихрений в трубе. Тогда все будет еще хуже, и продукты сгорания могут попадать в помещение.

Случаи, конечно же, крайние, но закономерности – налицо. Подбор параметров дымоходов для печи бани в домашних условиях в лучшем случае может повлиять на КПД вашего отопительного прибора, а значит на ваши финансовые потери в итоге.

Существуют в свободном доступе программы расчета диаметров дымоходов, но данные, которые необходимо ввести в программу… есть желание – посмотрите сами. Это займет меньше времени, чем объяснение нецелесообразности затеи.

К чему это все? Да к тому, чтобы вы не рассматривали дымоход, как элементарный прибор и в любом случае балансировали его параметры с вашей печкой и видом топлива, которое она потребляет.

Кроме этого, есть еще одно обязательное требование к любым дымоходам – их верхний уровень по отношению к коньку в зависимости от расстояния до него. Данная зависимость хорошо показана на картинке ниже.

В противном случае, возникающие завихрения на выходе из трубы могут реально сделать работу печи невозможной.

Конструктивные особенности

Дымоходы для банной печи постоянно совершенствуются, в их изготовлении используются разнообразные материалы, появляются новые технологии. Знание особенностей разных модификаций позволяет правильно их смонтировать, обеспечить требуемые меры пожарной безопасности, обеспечить регулярную чистку и замену комплектующих частей.

По конфигурации дымоходы бывают внутренними либо внешними. Внутренние, через стенку выводятся наружу, посредством переходников. Конструкция позволяет сэкономить полезное пространство помещения, исключает возможность получения ожогов либо возгорания внутренней оснастки. Но есть и минус – низкий КПД – немалая доля тепла попросту «уходит» в атмосферу.

Внешние дымоходы выводятся прямо от печи наружу через потолочное перекрытие и крышу. Необходимая форма и направление придается посредством разнообразных фитингов, а безопасность обеспечивается правильным подбором изоляции в соответствии с нормами СНиП 41-01-2003.

Виды дымоходов

Разберем некоторые особенности конструкции и достоинства каждого вида труб вентиляции.

Из кирпича

Используется 2 способа кладки при производстве кирпичного дымохода:

  1. Коренные. Такие конструкции выкладываются рядом с каменкой и соединяются с ней с помощью труб. Применяются при обустройстве печей из чугунных деталей и при производстве кирпичных каменок. Такие конструкции могут обслуживать несколько устройств одновременно.
  2. Насадный тип выкладывается при возведении каменки. Они могут обслуживать только один прибор.

Кирпичный дымоход требует опыта и навыков производства работ

Важно надежно герметизировать швы, ровно укладывать каждый кирпич по всем плоскостям. Важно придерживаться схеме укладки деталей на всех этапах возведения трубы

К достоинствам такой конструкции относятся:

  • создает постоянную и достаточную тягу, независимо от силы ветра;
  • кирпич – материал долговечный, способный служить долгое время;
  • материал абсолютно не поддается воздействию открытого огня;
  • кирпичи способны накапливать и постепенно отдавать тепло;
  • такие трубы для бани привлекательнее стальных.

Из металла

Они легче и быстрее монтировать, цена таких материалов привлекательней кирпичного дымохода. А более современные сэндвич – трубы изготавливаются с заключенным между слоями металла тонкого, но достаточного слоя утеплителя. Но по надежности и долговечности трубы из стали уступают кирпичным.

Среди достоинств выделяют:

  • скорость установки;
  • низкую цены материала;
  • гладкая внутренняя поверхность препятствует быстрому отложению сажи на стенках, но из-за разности температур на стальных стенках откладывается слой конденсата.

Для регионов с низкими температурами рекомендуется обустраивать бани кирпичными или дымоходами с увеличенным слоем теплоизоляции.

Другие

Выпускаются трубы для банных печей из нержавейки с внутренним слоем теплоизоляции. Такие материалы безопасны для людей. С помощью двухстороннего стального трубопровода можно проводить наружные системы удаления газов. Рекомендуется использовать детали с толщиной стенок от 8 мм, с толщиной слоя теплоизоляции от 5 мм.

Используют печные трубы для бани из керамики. Такую продукцию завозят в страну из Европы, поэтому цена не позволяет использовать такие детали широкому кругу потребителей. Внутренняя поверхность керамического дымохода абсолютно гладкая, поэтому конденсат не удерживается на них и скатывается в топку.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

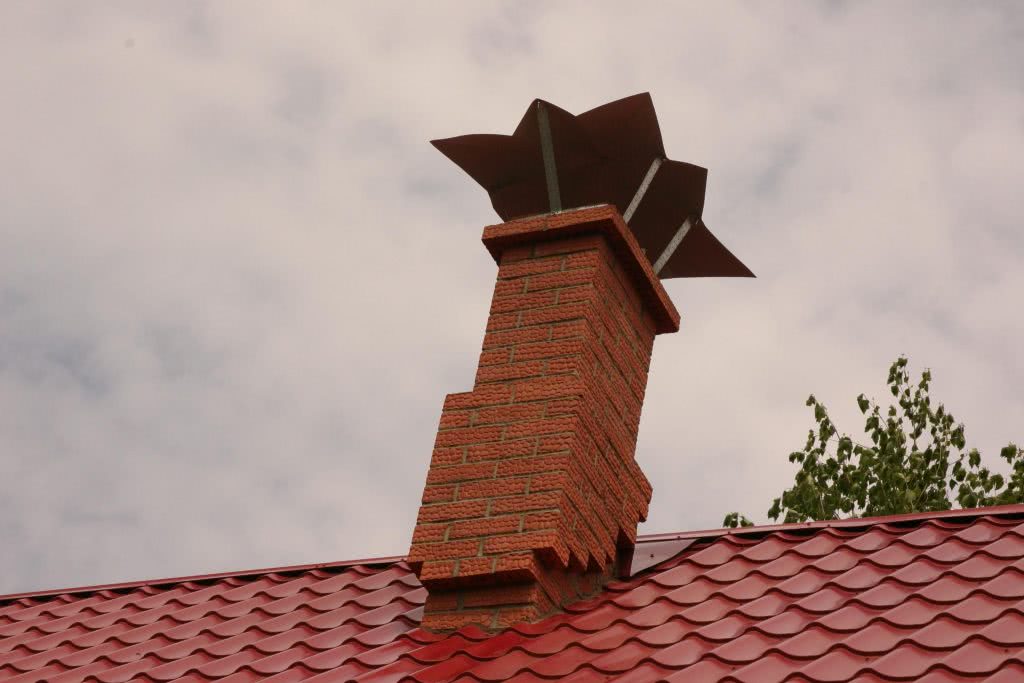

Кирпичная дымовая труба для бани

Кирпичная дымовая труба для бани

Чтобы получить качественный дымоход из кирпича, очень важно грамотно возвести кладку. Это довольно трудоемкий процесс, который занимает много времени

Однако при этом труба из кирпича обладает важными преимуществами:

  • она прочнее и долговечнее, чем металлическая;
  • кирпич хорошо аккумулирует тепло и обладает отличными термоизолирующими качествами;
  • баня с кирпичным дымоходом будет лучше защищена от пожара.

Так как кирпичный дымоход обладает всеми этими достоинствами, на этот вариант все-таки стоит обратить внимание. В сооружении кирпичной трубы для бани нет ничего по-настоящему сложного

Особенности строительства кирпичного дымохода

Но нужно иметь в виду, что кирпичным дымоходам присущ и серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, поскольку она имеет шероховатости и углы. Из-за накопления этой сажи со временем начинает понижаться тяга, и баня прогревается хуже. Если внутренняя поверхность дымохода будет засорена слишком сильно, этот может привести к задымлению бани, также сажа внутри трубы может вспыхнуть.

Впрочем, решить эту проблему довольно просто — нужно всего лишь своевременно чистить трубу. Процесс очистки не занимает много времени, при этом проводить данную процедуру часто не придется.

Дымоход из кирпича — сильные и слабые стороны

Конструктивные особенности дымоотвода для парной

  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Сила тяги

Тяга недостаточной силы может быть из-за неправильного конструирования, не герметичного соединения деталей, малого диаметра дымохода, большого скопления сажи и пепла внутри канала или в котле, а также из-за плохой теплоизоляции наружных участков конструкции.

Чтобы не пришлось думать как усилить тягу в дымоходе, необходимо:

  • при монтаже конструкции следить за качеством соединений деталей;
  • установить решётку(колосники), которая обеспечит само высыпание пепла из топочной камеры;
  • наружную часть трубы утеплить базальтовой минватой на асбестовом листе;
  • следить во время топки печи за тем, чтобы дверца поддувала была достаточно приоткрыта для обеспечения полноценного воздухообмена в обогревателе.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

  • труба из нержавеющей стали или обычного черного металла с толстыми стенками;
  • двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
  • традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

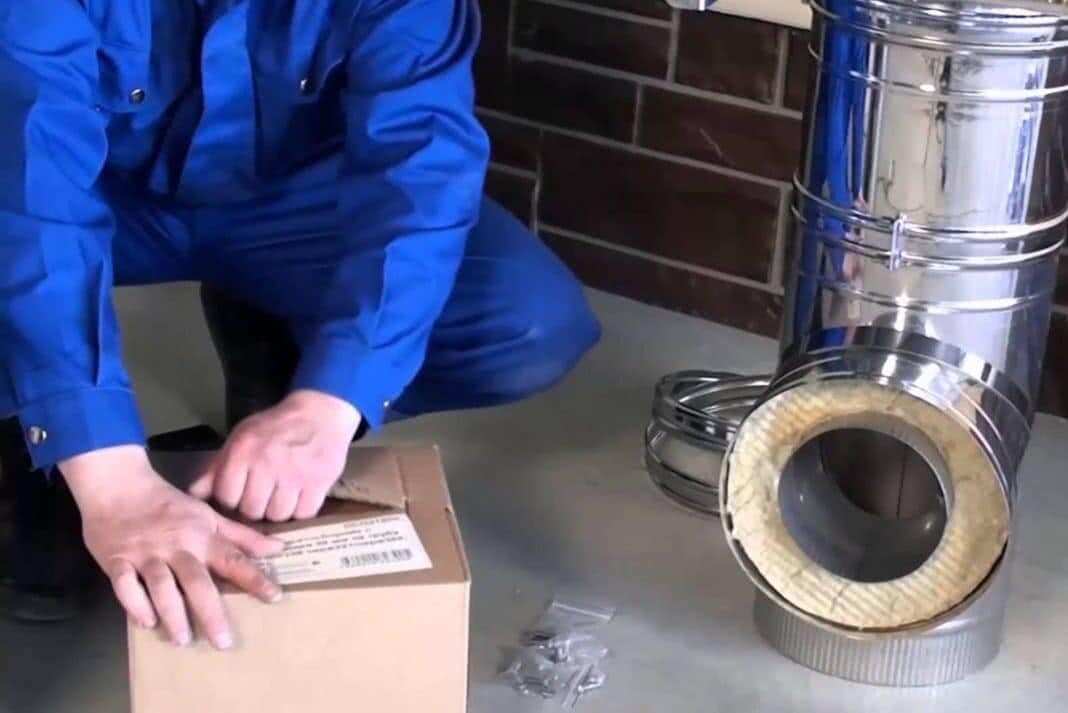

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

Чистка дымохода — фото

Способ Описание

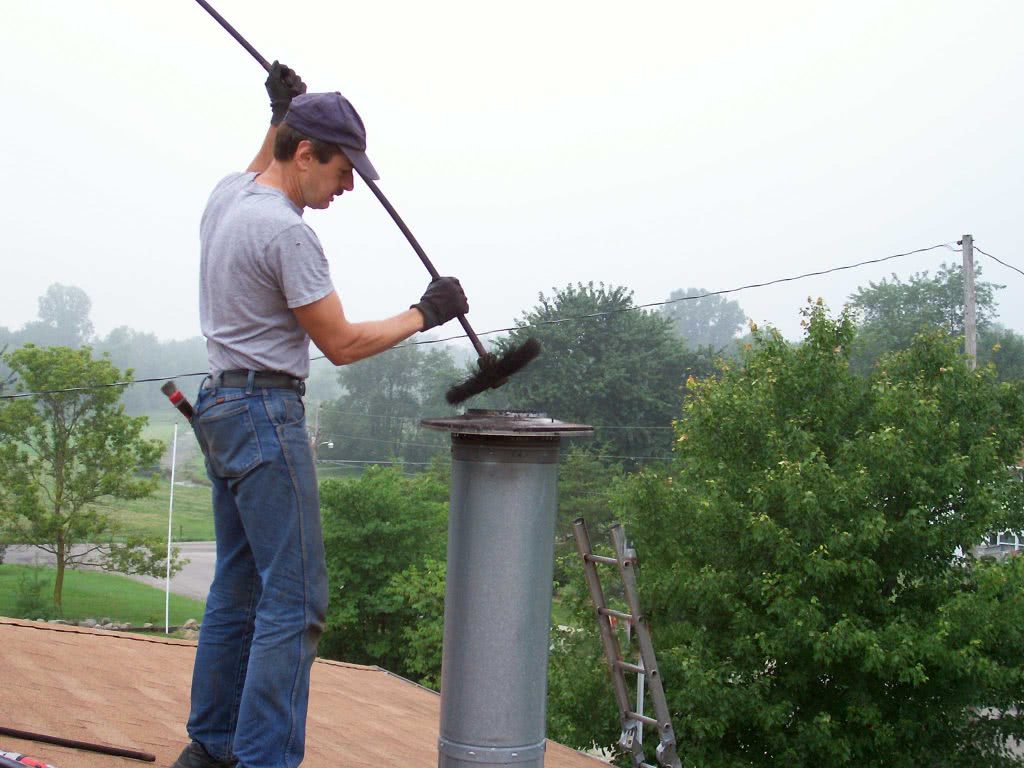

Чистка ершиком

 Чистка ершиком — старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас — работа эта очень грязная.

Чистка дымохода гирей на тросе

 Чистка дымохода гирей на тросе — еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже.

Использование вентилятора

 Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей.

Дрова осиновые

 Существует и более простой способ — нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева.

Средство для чистки дымохода

 Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода.

Промывка и протопка печи

 Еще один вариант — налить в трубу несколько литров воды, затем надо долго топить печь.

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Правила установки печной трубы в бане

Итак, первым делом нужно решить вопрос используемых материалов для печной трубы.

Тут варианты могут быть такими:

  • кирпичная кладка из огнестойкого и жаропрочного материала;
  • металлическая труба – из черной или нержавеющей стали, а также прочих материалов за исключением оцинкованных изделий;
  • керамический дымоход – экологически чистый и безопасный для человека.

Иногда упоминаются еще и алюминиевые или асбестовые трубы, однако, в условиях высоких температур они почти не применяются, поэтому на них останавливаться не будем.

Особенностей, как правильно сделать трубу в бане, можно назвать несколько:

  1. В верхней части дымохода, там где он соприкасается с потолочными перекрытиями, его нужно тщательно утеплить. При этом нужно понимать, как изолировать трубу в бане от потолка правильно. Это позволит избежать перегрева поверхности и возгорания.
  2. Оптимальным вариантом для дымовой трубы будет изделие, имеющее цилиндрическую форму.

В целом, технология установка трубы в бане достаточно простая и потребует больших временных затрат. Если вы хотите остановиться на сэндвич трубах для установки на металлическую печку, то желательно выбирать изделие с достаточно небольшим диаметром (порядка 200 мм вместе с изоляцией). Как правило, подобные трубы продаются в магазинах уже в готовом виде – останется только установить ее на месте. Однако при желании такой дымоход вы сможете сделать и самостоятельно.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Изготовление дымохода

Разберем подробно процесс изготовления основных конструкций дымоходов своими руками.

Из кирпича

Робота разбита на несколько основных шагов. В первую очередь потребуется выполнить подготовительные работы.

Материалы и инструменты

Для работы потребуется приготовить:

  • мастерок;
  • кельму;
  • строительный уровень;
  • раствор из шамотной глины или простой глины с песком;
  • достаточное количество огнеупорного кирпича;

Труба на печку в баню из кирпича потребует провести работы в определенной последовательности.

Пошаговая инструкция

В зависимости от типа дымохода потребуется выполнить разные виды работ. Разберем подробно кладку дымохода одновременно с кладкой печки (насадный тип трубы вентиляции).

Устройство кирпичного дымохода для банной печи

Инструкция по изготовлению:

  1. От фундамента начинаем выкладывать шейку трубы. Кирпичи следующего ряда должны перекрывать стык кирпичей нижнего слоя. Для этого чередуем укладку целого кирпича с половинкой. Размер дымохода выбираем 140 мм. Поднимаем кладку на 4-5 рядов;

    Схема кладки дымоходной трубы из кирпича в бане

  2. Дальше продолжаем кладку также, выдерживая толщину раствора между кирпичами до 35 мм, выполняем разделку шва. Такая толщина позволяет сглаживать температурные колебания;
  3. На уровне 9-10 ряда оставляем полость для установки шибера. Дальше продолжаем кладку до плиты перекрытия.
  4. Через перекрытие выкладываем основную трубу, заматываем ее минватой;

  5. Перед выходом на улицу немного расширяем трубу. Выдвигаем кирпичи на треть. Затем уменьшаем дымоход до основного размера, проходим через конструкцию крыши и доводим трубу на 8 рядов ниже заданного уровня;

    Распушка

  6. Эти 8 рядков необходимы для кладки верхушки трубы. Первый рядок выкладываем по основной схеме. Следующие 7 рядов выкладываем с расширением трубы на треть толщины кирпича.

    Выдра

  7. Остается заделать место выхода на крышу слоем тепло и гидроизоляции.

Монтаж дымохода бани из кирпича готов.

Материалы и инструменты

Труба для банной печи из стальных труб потребует купить:

  • заготовки для трубопровода необходимого диаметра;
  • хомуты для крепления;
  • защитный козырек;
  • готовую гильзу для изоляции места прохода через перекрытие;
  • минеральную вату;
  • рубероид или детали жесткой кровли.

Пошаговая инструкция

Работы выполняются в несколько этапов;

  1. Перед началом установки защищаем стены слоем теплоизоляции. Для этого можно использовать пенопласт плиты с зеркальной наружной поверхностью с внутренним слоем минваты.

    Теплоизоляция стены

  2. На выходную трубу из печи монтируем первый короткий отрезок с шиберной заслонкой. Прикрытый шибер делает воздушную смесь обедненной кислородом и дрова постепенно тлеют. Такая конструкция позволяет экономить дрова.
  3. Трубы соединяются в раструб, для уплотнения стыков используем асбестовый шнур. Обязательно устанавливайте стыки по направлению выхода дыма. На стыках закрепляем трубы хомутами и крепим их к стене.

  4. В месте прохода через плиты устанавливаем теплоизоляционную гильзу, проводим трубу и заделываем отверстие асбестовым шнуром и отделкой.

    Вариант 1

    Вариант 2

  5. В месте выхода через крышу, делаем отверстие по диаметру трубы, надежно закрепляем трубу растяжками и хомутами. На трубу можно надеть уплотнительное резиновое кольцо или обмотать шнуром из асбеста. Утепляем проход, закрываем листом металла, заделываем слоем огнеупорного герметика, сверху укладываем покрытие крыши.
  6. Доводим трубу до необходимой высоты, раскрепляем при необходимости растяжками.
  7. Устанавливаем защитный козырек.
  8. Все места стыков обтягиваем широкими хомутами.

Монтаж дымохода банной печи из стальных труб окончен. Продлит срок службы дымохода из разных материалов своевременное и полное обслуживание и ремонт.

Монтаж дымохода для бани своими руками

баня с дымоходом

После изучения информации о правилах установки дымохода, проводят подготовительные работы:

  • Подготовка проходной трубы;
  • Изоляция той части конструкции, которая будет располагаться внутри. Делается короб из нержавейки или оцинкованных материалов;
  • В местах сопряжения с потолком устанавливается теплоизоляционный слой;
  • Устройство разделки.

Далее переходят к работам на крыше, которые начинаются с разборки кровли в местах, где будет проходить труба. Затем прорезается отверстие, и выполняется крышная разделка. Требуется для защиты от попадания внутрь помещения влаги и герметизации поверхности.

Если монтаж выполняется через стену, то в ней прорезается отверстие. Сборка трубы в этом случае выполняется поочередно. Сначала она закрепляется на котле, затем с помощью переходника выводится через стену. Та часть конструкции, которая будет располагаться внутри стены, не должна быть со стыками. После выведения трубы наружу, снова используют переходник, чтобы поднять дымоход наверх.

Далее переходят к проверочным работам – тестируют дымоход, просматривают, полностью ли он герметичен. В завершении эксперты рекомендуют использовать качественный герметик, которым обрабатываются все стыки.

Монтаж дымохода – не самая простая процедура. Даже когда человек изучает полное пошаговое руководство, он должен внимательно относиться к каждому этапу, тщательно его прорабатывать. Все схемы сначала наносятся на бумагу, перепроверяются размеры, чтобы избежать ошибок в габаритах. Но при должном терпении и предельной аккуратности можно соорудить конструкцию, которая будет отвечать нормам безопасности, равно как справляться с поставленными задачами.

Нормативные требования по монтажу термоизоляции

Перед тем, как утеплить трубу дымохода, необходимо удостовериться в правильности ее установки.

  1. Труба вывода продуктов горения должна быть высотой в 5 м. Этот показатель обеспечивает оптимальную тягу в отопительной системе.
  2. Между перекрытием крыши и наружным элементом котельной необходимо расстояние не меньше 250 мм.
  3. Если построение покрыто горючими материалами, в частности, шифер, рубероид, ондулин, то утепленная дымовыводящая конструкция должна быть оснащена искроуловителем.

Удостоверившись в правильности установки системы, можно приступать к последующим работам по обмотке теплоизоляцией.

Похожие записи:

Строить стройте, но за красную линию не заходите! Как самостоятельно заменить ванну на душевую кабинку Сложная многоскатная крыша: стропильная система и планы кровли, пошаговая инструкция по строительству Проточный и магистральный фильтр для воды: разновидности и модели Ножки для чугунной ванны. как выбрать и правильно установить? В какой пропорции разводить плиточный клей
