Характерные неисправности пылесосов и способы их устранения

Диагностика и ремонт неисправностей пылесоса

Чтобы выявить поломку мотора, снимите кожух и организуйте прозвон проводов. Уберите с крыльчатки залежи мусора, зачистите и хорошенько обожмите все провода. Завершив ремонт, проведите повторное тестирование. Заглушку не помешает опрессовать, а внутренности двигателя – почистить. Потом вас ожидает обратная сборка.

Впрочем, случаются с пылесосами и другие несчастья. Рассмотрим три варианта неполадок и методы борьбы с ними. Поехали:

Снижение мощности всасывания. Потребуется отсоединить шланг, трубу и чистящую насадку. Осмотрите все детали, продуйте шланг с трубой (по отдельности). Удалите крупный мусор – носки, бумагу, полиэтиленовые пакеты (если есть). Соберите и повторно активируйте прибор.
Засор фильтров. Диагностируется по слабой тяге, неприятным звукам либо полной остановке оборудования. Еще один верный признак – красный индикатор. Вам потребуется очистить от пыли циклонный фильтр и пластиковый контейнер с губкой.
Агрегат не включается. Знание, как разобрать пылесос Samsung, может и не потребоваться. Для начала проверьте регулировку мощности и соединение с розеткой. Убедитесь в нормальном функционировании индикатора. Если огонек потух, придется осматривать и разбирать электродвигатель.

Признаки неправильной эксплуатации пылесоса

Самой распространенной причиной неисправности пылесоса является перегрев двигателя. Нужно отличать конструкции с принудительным охлаждением корпуса и без такового. Если в пылесосе нет блокировки мотора от перегрева, непрерывная работа для неохлаждаемой конструкции не превышает 15 минут, в других случаях 30-40 минут в день.

Пылесосы для сухой уборки не имеют защиты от попадания влаги внутрь корпуса. Случайная сырость, доставленная в корпус, может замкнуть провода или окислить контакты. Мыть крышку такого пылесоса нельзя, можно протирать влажной салфеткой.

Полотно прижимать насадку к поверхности нельзя, так же, как заламывать трубку, должны быть условия для прохода воздуха – иначе мотор может сгореть от нагрузки. Однако подсос воздуха при неплотно подогнанных соединениях трубок, корпуса приведет к потере мощности всасывания, станет причиной возможной неисправности пылесоса.

Менять и чистить фильтры, проводить техническое обслуживание прибора необходимо своевременно. Не допускать падения аппарата с высоты, ударов по корпусу. Это может нарушить контакты или деформировать, разбить корпус инструмента.

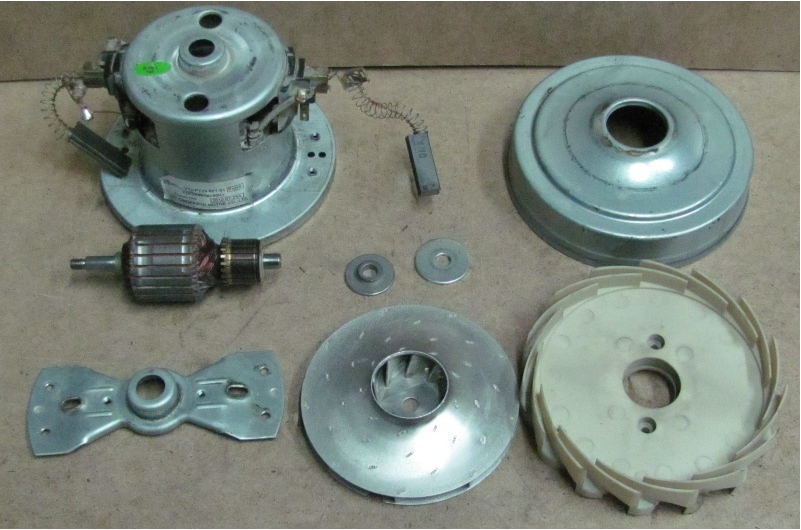

Пошаговая инструкция по разбору двигателя

Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства. Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:

При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса.
Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка

Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы.
Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель.
После того, как двигатель будет снят, нужно еще раз повторить чистку.
Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта.
При помощи отвертки разъединяются две половины корпуса двигателя.
Далее из пластмассового корпуса вынимается сам двигатель.
Посмотрите на верхнюю часть двигателя

Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой. Таким образом турбина освобождается от корпуса.
При помощи торцевой головки на 12 откручивается болт
Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками
Всю конструкцию нужно придерживать.
Теперь можно снимать турбинку.
Снимите шайбочку и открутите два болта.
Внизу вы найдете еще четыре винта, которые нужно открутить.
Далее нужно снять щетки, предварительно открутив все болты.
Выбиваем якорь. Вставляем ключ в отверстие и стучим по нему молотком
Двигатель выскочит наружу.
Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом.
Пинцетом вынимаем пыльник
Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Как разобрать пылесос видео посмотрите ниже:

При желании даже можно перемотать статор двигателя пылесоса. Как перемотать двигатель пылесоса видео смотрите ниже:

Виды и причины поломок в двигателе

Если агрегат совершенно отказывается работать, проблема может быть в системе электропитания. При исправном состоянии электрической цепи и щёток возможны повреждения обмоток двигателя. Низкие обороты, излишний шум и вибрация свидетельствуют о неполадках в подшипниках, удерживающих якорь. Неисправные токосъёмники и изношенные щётки становятся причиной искрения.

Частой причиной отказа двигателя становится перегрузка турбины. В непрерывном режиме пылесос должен работать около 30-40 минут. При более длительных нагрузках в результате перегрева некоторые материалы в моторе теряют свои свойства, и он выходит из строя. Не очень внимательные хозяйки редко чистят мешок для сбора пыли и не следят за состоянием фильтров, что также приводит к перегреву. Иногда в шланг попадают посторонние предметы, которые мешают свободному всасыванию, — это еще одна причина перегрузки мотора.

Неблагоприятное влияние на двигатель оказывает проникновение влаги. Турбина в основном состоит из металлических частей, поэтому подвержена влиянию коррозии. Кроме того, под действием влаги на лопастях образуются частицы пыли, которые со временем затрудняют работу турбины.

Одной из самых распространённых причин поломок двигателей можно считать скачки напряжения в наших электросетях. Одного броска напряжения иногда бывает достаточно, чтобы полностью вывести мотор из строя. В некоторых случаях возможно частичное подгорание турбины. Насос будет продолжать работать, но долго не выдержит. Для электрических приборов опасны не только высокие, но и низкие показатели напряжения.

Для устранения появившихся неполадок необходимо разобрать двигатель агрегата. Перед тем, как приступить к демонтажу, следует ознакомиться с расположением отдельных деталей крепления. Разборка данной бытовой техники особой сложности не вызывает, но имеет кое-какие тонкости. В целом, несмотря на очень большое количество марок и моделей, все пылесосы с незначительными отклонениями снабжены одинаковыми моторами.

https://youtube.com/watch?v=kXIkVEQrcZM

https://youtube.com/watch?v=vZahdh8QsJs

https://youtube.com/watch?v=VGYNtR59SC4

Как использовать?

Чтобы пылесос оправдал ожидания потребителя, надо внимательно читать инструкцию, прилагающуюся к нему. Рассмотрим основные требования, которые обычно предъявляет компания LG к эксплуатации своей продукции. Помните, что нарушения таких правил обнаруживаются легко, и автоматически отменяют действие гарантии. Производитель указывает, что пылесосом должны пользоваться только люди не младше 18 лет. Несовершеннолетние и люди с ограниченными возможностями могут использовать аппарат лишь после тщательного объяснения всех тонкостей либо под непрерывным надзором взрослых дееспособных людей.

Хранить аппарат надо в сухом месте, защищенном от детей. Нельзя оставлять его там, откуда пылесос может упасть. При длительных перерывах в работе его отключают от сети и убирают на отведенное постоянное место.

Надо помнить, что сматывается кабель очень быстро, и нельзя становиться у него на пути. Категорически запрещается разбирать пылесос, подключенный к источнику тока. Он не предназначен для уборки жидкостей, горячих, горящих, дымящихся предметов, взрывоопасных и едких, токсичных веществ. Во время уборки руки должны быть сухими; прикосновение мокрой ладони к любой части пылесоса грозит электрической травмой.

Запрещается приступать к уборке, если нарушена изоляция на любом участке цепи, начиная от счетчика и заканчивая внутренними кабелями пылесоса. Если внутрь попала вода, едкие и агрессивные вещества, горючие жидкости или что-то подобное, надо:

немедленно прекратить уборку;
обесточить пылесос;
вызвать специалистов;
не использовать устройство без их согласия.

Это правило надо соблюдать даже при отсутствии видимых последствий. Недопустимо тянуть за шнур, чтобы вытащить штепсель наружу. Также нельзя засовывать в технические отверстия пальцы, посторонние предметы, допускать затягивания туда одежды или волос. Фильтр следует менять строго по графику, а также по мере выхода из строя. Шнур не предназначен для переноски или подтягивания пылесоса, он должен находиться вдали от колес и горячих предметов.

Если пылесос работает с перебоями и искрением коллектора

Искрение пылесоса вызывается, в большинстве вариантов, износом угольных щёток, приводящем к уменьшению усилия пружин, которые прижимают их к коллектору. Частое искрение щёток приводит к раннему износу и перегреву коллектора.

Допускается искрение по самой кромке щётки, которое не превышает слабенькую нитевидную, слегка светящуюся, линию. При износе их до пружин, можно получить от стальных спецпружин ненормальное состояние, при котором они будут иметь возможность контактировать с коллектором. Износившиеся щётки следует оперативно заменить.

Искрение коллектора, при наличии нормальных щёток, вызывается:

межвитковым замыканием в обмотке якоря;
межвитковым замыканием в обмотке статора;
повышенной нагрузкой на двигатель.

Рекомендации: обращение в сервисный центр.

Устройство типичного пылесоса

Сердцем пылесоса справедливо называют мотор, традиционно коллекторный. Кратко рассмотрим конструкцию незаменимого изделия, создадим четкое представление. В асинхронном двигателе создается вращающееся поле путем правильного распределения фаз обмотками, коллектор обмотки коммутирует последовательно. Имеются исключения непопулярные. Направление движения определено направлением включения:

Ток течет, поля работают на притяжение.
Ток течет, поля отталкиваются.

Что касается вопроса, почему ротор крутится именно в эту сторону, не противоположную при подключении обмоток однонаправленно, ответ раскрывается взаимным расположением щеток и катушек статора, строением коллектора. На якоре намотано число катушек, равное количеству контактных площадок вала. Щетки питают каждый момент времени единственную обмотку. Затем вал прокручивается некоторое угловое расстояние, запитывается следующая катушка. Проходит один оборот, начинается цикл заново.

Представьте полюс статора (пока только один – не два), находящийся внизу. Допустим, в начальный момент времени щетки поставлены так, что питается полюс якоря левее строительной оси. Тогда, благодаря отталкиванию, вал начинает описывать часовую стрелку. Ось проходит угловое расстояние, ток начинает обтекать следующую обмотку, успевшую занять место предыдущей. Так происходит, пока существует ток. Причем отсутствует разница, постоянный или переменный. Коллекторный двигатель будет работать, гонимый направлением поля. Скорость вращения определяется не частотой – конструкцией механической части, величиной напряжения.

Теперь если поля притягиваются, вращение начнется против часовой стрелки. К тому моменту, как полюса статора и ротора станут друг напротив друга, питание перекинется следующей катушке, та начнет создавать нужную силу. Цикл происходит круговой. Теперь катушки. Коллекторные двигатели снабжены парой обмоток на статоре для постоянного тока, потому что переменный встречает слишком большое сопротивление со стороны индуктивностей. Вот почему некоторые коллекторные двигатели выполнены с раздельными выводами статора. Позволит использовать вместо двух обмоток одну. Понятно, нагрузочная способность существенно падает. Зато уменьшаются потери.

В пылесосе на статоре двигателя заметим две диаметрально противоположные обмотки, которые помогают друг другу. Взаимовыгодное сосуществование обеспечивается правильным направлением включения (писали выше). В реверсивных моторах имеется специальное силовое реле, коммутирующее полюсы должным порядком. Для сравнения, в асинхронном двигателе подобное реле другим образом распределяет фазы напряжения. Получается реверс. Коллекторный мотор не требует наличия пусковой обмотки и конденсатора (одной фазы), которые пытаются имитировать собой вторую обмотку. Говоря проще, КПД трехфазных асинхронных двигателей выше. Детища Николы Теслы и Доливо-Добровольского применяются промышленным оборудованием, в 90-х годах из бытовой техники вытеснены коллекторными (пылесосы традиционно снабжали графитовыми щетками до перестройки).

Для передачи тока якорю используются две щетки. Разница нивелирована, где плюс, где минус, направление обеспечивается правильной коммутацией.

Замена двигателя

Далее я покажу вам, как заменить мотор лидара в Xiaomi Roborock. Чтобы разобрать его, необходимо снять приводной ремень, открутить два самореза

Это следует делать очень осторожно, резьбу этих винтов легко сорвать

Теперь отсоедините деталь от корпуса, отсоединив разъем. Будьте осторожны, чтобы не повредить гнездо подключения двигателя.

Кроме того, я снял верхнюю крышку лидара, чтобы посмотреть, что у него внутри. Для этого я открутил три винта, удерживающие крышку.

Внутренняя часть датчика также может быть изменена. Это касается и самого лазера, но его переустановка требует специальных навыков и знаний. Это будет непросто сделать неподготовленному пользователю. Я рекомендую использовать только оригинальные запасные части, чтобы избежать проблем с навигацией.

После удаления неисправного двигателя можно приступать к установке новой запасной части для лидара в обратном порядке.

Ремонт питающего провода

Вилку питающего провода пылесоса воткнули в розетку, но пылесос не включается. И даже не подает признаков жизни. Значит надо искать причину в подаче напряжения на пылесос. Сначала надо убедиться в исправности самой розетки. Проверить наличие напряжения в розетке можно с помощью вольтметра. Это самый правильный метод. Если вольтметра под рукой не оказалось, можно воспользоваться другим, заведомо исправным электропотребителем. Это может быть настольная лампа или что то аналогичное. Если розетка исправна и напряжение в ней присутствует, приступаем к ремонту пылесоса. Пылесос надо отключить от розетки и осмотреть его питающий провод. Провод обычно переламывается в месте соединения с вилкой или самим пылесосом. Если визуально неисправность не нашли, то пылесос придется разбирать. Как разобрать пылесос видео можете посмотреть выше. Далее проверьте целостность жил питающего провода с помощью омметра. Если провод в обрыве, то его надо заменить на новый. Если провод целый, то омметром проверьте выключатель пылесоса и так до двигателя. В случае необходимости произведите их ремонт или замену.

Сухая и влажная очистка “внутренностей” от пыли

Нередко причиной подозрительного гула пылесоса и неприятного запаха является скопление пыли у него внутри. Лучше удалять пыль “сухими” способами, чтобы не нанести повреждения хрупкой электронной начинке и не нарушить функции токопроводящих дорожек на плате. Для очистки подойдёт небольшая мягкая кисточка. Также можно использовать комнатный вентилятор. Если пыль и грязь невозможно убрать “всухую”, после попадания влаги все детали надо как можно быстрее высушить. Элементы из пластмассы доспустимо мыть под проточной водой. Собирать их обратно следует только после того, как они полностью просохнут.

Барабан и кабель хорошо поддаются сухой очистке, как и пластиковый кожух двигателя. Если кожух не получается почистить без использования воды, следите за тем, чтобы она не задела электросхему. В качестве инструмента для сухой очистки можно использовать другой пылесос с подходящей насадкой. Именно так делают очистку от пыли коллекторных пластин двигателя и обмоток. Сильный напор воздуха хорошо очищает плату и её мелкие детали – даже при сильных загрязнениях.

https://youtube.com/watch?v=gMzbxi4-SjM

https://youtube.com/watch?v=orU4YXQkFXg

https://youtube.com/watch?v=XbpzcGIoW5U

https://youtube.com/watch?v=NUzfTSOBC3A

Разборка робота-пылесоса

Для очистки или мелкого ремонта, замены важных компонентов может потребоваться разборка. Сразу отметим, что снять фильтры, щетки или датчик не так сложно, как кажется на первый взгляд.

Если владелец электронного помощника уверен в своих знаниях и навыках, можно попробовать справиться с возникшими проблемами в работе автономного пылесоса самостоятельно.

Разбор корпуса устройства

Сначала откройте крышку и открутите два винта под ней, как показано на фото.

Второй шаг — открыть маленькую крышку и открутить остальные винты.

Затем можно снять часть пластикового корпуса и добраться непосредственно до самого лидара.

Эта часть демонтажа корпуса завершена. Далее приступаем к разборке лазерного дальномера.

Разборка лазерного дальномера

Сам лазер расположен напротив оптического датчика. Лазер выполнен в виде золотой гильзы с тремя проводами. Провода подключаются через 3-контактный разъем к плате лидара. Чтобы извлечь лазер, нужно открутить все черные винты.

После замены лазера его необходимо откалибровать! Для этого нужно направить робот-пылесос Xiaomi на базу после частичной сборки и посмотреть, быстро ли он ее найдет.

Сборка щётки и установка на место

Естественно, чтобы вращающийся элемент не вылетел во время эксплуатации пылесоса из щётки, он должен быть надёжно зафиксирован. Расположите очищенный элемент в щётку таким образом, чтобы его вал идеально попал в посадочную выемку.

Согласно рекомендациям производителя уместно осуществлять выполнение чистки щётки каждую вторую уборку, если в квартире присутствует питомец (кошка, собака), и каждую четвертую уборку, если животных в квартире не содержат.

Соблюдая предписания производителя, с уверенностью можно сказать, что турбощётка будет служить годами.

В видео наглядно демонстрируется процесс очистки турбощётки:

https://youtube.com/watch?v=pvgZp0OYPM4

Зачем снимать двигатель

В современные стиральные машины производители устанавливают инверторные двигатели, оценивая их работоспособность в 10-15 лет. Поэтому такие электродвигатели ломаются крайне редко. А значит, у вас СМ с традиционным коллекторным мотором.

Обычно эти движки страдают от таких поломок:

Стираются щетки, что приводит к потере мощности электромотора.

Пробивает обмотку.

Изнашиваются ламели, что также влияет на мощность и стабильность работы детали.

Чтобы на 100% убедиться в характере поломки, необходимо снять электродвигатель и проверить его

Важно сделать это правильно, чтобы еще больше не навредить машинке

Как разобрать Робот-пылесос для чистки

Уход за сложным техническим устройством не слишком сложен, поэтому с ним справится даже неподготовленный человек. Перед очисткой устройства его следует разобрать.

Прежде всего, отсоедините устройство от источника питания. С устройства снимите крышку, вытащите поддон для сбора пыли. Затем поверните пылесос колесами вверх, открутите винты и снимите боковые щетки. Затем выкрутите винты, удерживающие защитную крышку. Извлеките аккумулятор и щетку.

В работе самое главное — выполнять все действия аккуратно, чтобы не повредить детали. Колеса снимаются вместе с блоками. Наконец, снимите элемент, который помогает вращать робот-пылесос. После разборки устройства приступайте к очистке деталей.

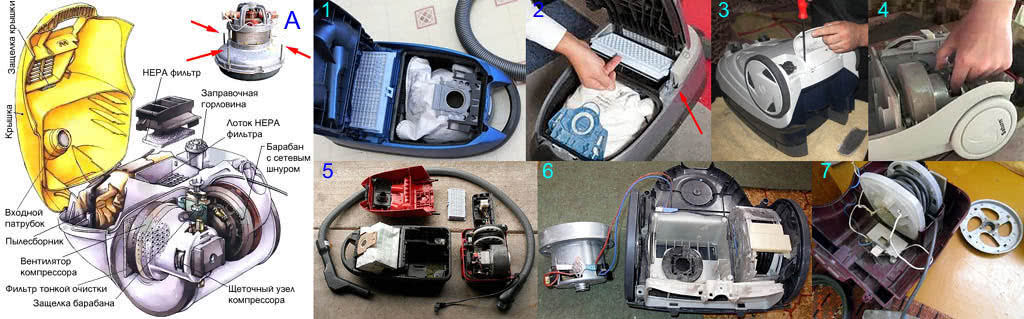

Разборка и ремонт пылесоса

Если определено, потеря мощности, нагревание, и другие проблемы пылесоса связаны с энергетическим узлом, нужно вскрывать корпус. Признаком того, что все болты и защелки сняты будет легкое отделение нижней части корпуса от верхней. Открывается свободный доступ к электрической схеме управления. В этот момент можно заменить пусковую кнопку, прозвонить схему с помощью мультиметра, найти обрыв в цепи, почистить контакты, протестировать работу регулятора мощности. Здесь снимают электрические разъемы, соединяющие сеть с корпусом мотора.

Двигатель пылесоса закрыт перегородкой, может быть прикручен к станине. Для ремонта необходимо снять ее, убрать прессованную пыль на конструкциях, на мягком текстильном кожухе, прикрывающем корпус.

Разборка начинается со снятия соединений проводов с электрических зажимов. Здесь же проверяют исправность плавкого предохранителя, установленного в корпусе мотора. Дальнейший демонтаж заключается в аккуратном снятии кожуха вентилятора и скручивании гайки крепления крыльчатки к валу. Убираются также угольные щетки, соединенные с электрической подводкой на 220 В.

Общие правила разборки пылесоса

Если вы заметите один из нижеприведённых признаков при работе устройства, то следует задуматься о поломке одного из конструктивных компонентов:

Сниженная мощность всасывания.
Изделие не собирает мелкий сор.
В процессе эксплуатации появляется неприятный запах.
Сильный шум и вибрация.
Невозможность отрегулировать обороты двигателя.
Проблемы со шнуром.
Дым, возгорание, замыкание.
Работа время от времени, искрение коллектора.

Полезно! Прежде чем приступить к самостоятельной разборке изделия, необходимо изучить наиболее распространённые виды неисправностей.

Основные неисправности пылесоса

Как и любой другой вид бытовой техники, пылесосы имеют наиболее характерный для них перечень неисправностей:

Загрязнение системы фильтрации.
Дефект двигателя или повреждение его обмотки.
Повреждение шланга.
Износ подшипников ротора и электрических щёток.
Ослабление либо выпадение винтов крепления.
Обрыв питающего провода.
Смещение крыльчатки.

Распознать вид неисправности помогут соответствующие специфические признаки, которые мы рассмотрим далее.

Основные детали пылесоса

Чтобы определить нашу поломку, разберём, как работают различные элементы техники.

Фильтры

Именно они берут на себя основной удар по обработке мусора. Первым делом проверьте именно их: лишний мусор ухудшает всасывание, ведет к отключению во время уборки или вообще к перегоранию.

Очистить фильтр несложно — промойте водой и дайте высохнуть, не ставя на батарею и не обдувая феном.

Шланг

В шланге могут образовываться «пробки» из носков, тряпок, волос, шерсти домашних животных или просто большого количества пыли. Если мусор уже накопился, удаляйте его аккуратно, чтобы не повредить внутренние стенки шланга.

Возможно, нет никаких «пробок», а дело в дыре или трещине. Проблему можно решить подручными способами:

замотать очаг поражения строительным скотчем;
сделать заплатку из тонкой резинки или накладку из силикона.

Щетка

Щетка собирает крупный мусор и поднимает ворс ковра, для более эффективной уборки пыли. Со временем она засоряется и перестаёт цеплять пыль. Стандартную щетку достаточно просто очищать от наматывающихся волос, ниток, шерсти, например, после 2-3 циклов уборки.

Турбощетка состоит из валика, на котором нанесена щетина из пластмассы: валик вращается и собирает мусор щетиной. Без своевременной очистки турбощётка забьётся так же быстро, как и обычная.

Шнур и провод

Шнур может быть перебит, порван или отсоединен от управляющей платы, от чего электроэнергия не поступает к двигателю. Его нужно заменить и плотно заизолировать место нового соединения.

Может сломаться втягивающий провод механизм, тогда техника не будет сматывать кабель внутрь корпуса. Что с этим делать, в инструкции чуть ниже.

Двигатель

Ремонт двигателя и его диагностика — забота профессионала. Даже не пробуйте что-то починить, если не разбираетесь в электротехнике.

Платы управления

Так же, как и с двигателем, не пытайтесь перепаять плату, не зная её принцип работы и правила ремонта. Может выйти еще хуже.

Частые проблемы

Продавец отказывается принимать пылесос для гарантийного ремонта и отправляет в сервисный центр производителя.

— вы вправе обратиться с претензией и к продавцу, и к производителю. Отправляя вас к производителю, продавец хочет снять с себя дополнительные обязанности.

При визуальном осмотре продавец обвиняет покупателя в поломке и отказывается принимать пылесос по гарантии

— если вы уверены, что неисправность возникла не по вашей вине — требуйте экспертизы.

Если вы уже пробовали вернуть товар в магазин и получили отказ, задайте вопрос нашему юристу, и он подскажет, как действовать в вашей ситуации.

Когда следует отдать пылесос в ремонт

Если из строя вышли важные узлы, симистор или предохранитель, то починить пылесос будет сложнее

Важно убедиться в том, что у человека, выполняющего ремонт, достаточно квалификации

Залогом бесперебойной работы двигателя пылесоса является чистота всех составляющих, особенно фильтров и пылесборника. Причинами поломок зачастую становятся рядовые вещи: неисправная розетка или отверстие в гофрированном шланге. В любом случае, начинать лучше всего с диагностики устройства. Разборка пылесоса не так сложна, а некоторые узлы можно заменить самостоятельно.

Поэтапная разборка пылесоса Samsung своими руками

Описание процесса разборки пылесосов марки Philips

Процесс разборки пылесоса с целью ремонта

Разбор пылесосов марки Дайсон для чистки

Изготовление фильтра в пылесос своими руками

Основные причины неисправностей роботов-пылесосов

Ремонт пылесоса своими руками. Замена двигателя в пылесосе Самсунг

Пылесос фирмы SAMSUNG SC 8854 был куплен нами пять лет назад. И все это время он служил нам безукоризненно. Но в последнее время при работе пылесоса стало наблюдаться какое то бренчание. Потом он вообще встал. После недолгих манипуляций, а то есть вкл-выкл, покрутили- постучали, он ожил. Но не надолго. При следующей его работе он опять встал, и из него заструился дымок с едким запахом изоляции. Все, пылесос вышел из строя, а вернее сказать: его эл. двигатель.

После не долгих размышлений было принято решение купить новый эл. двигатель для пылесоса Самсунг. И произвести ремонт пылесоса своими руками. И вот возникает вопрос: Как разобрать этот пылесос. На самом деле нечего сложного в этом нет.

Первым что надо сделать, это снять контейнер для сбора пыли и задний фильтр. Затем снять колеса пылесоса. Что бы это сделать, потребуется поддеть чем-нибудь острым (например шилом) декоративный колпачок, который закрывает крепление колеса. А креплением является обыкновенный шуруп, который откручивается крестовой отверткой.

Колеса сняли можно приступать к разборке корпуса пылесоса.

Корпус состоит из двух половинок, чтобы их разъединить откручиваем пять шурупов. Четыре из которых находятся под контейнером для сбора пыли. А пятый спрятан в углублении куда ставится телескопическая штанга пылесоса Самсунг.

Так же в районе расположения колес имеются защелки, который отстегиваются плоской отверткой. После того как открутили все шурупы и расстегнули защелки, снимаем верхнюю крышку.

Под ней увидите плату управления эл. мотора пылесоса, которая расположена на боксе или контейнере (не знаю как правильно это называется) в котором спрятан мотор. Крышка этого контейнера крепиться четырьмя шурупами под крестовую отвертку. Плату управления снимать не надо, достаточно отсоединить провода. Клеммы на проводах и плате окрашены каждый в свой цвет, поэтому при сборке вы их не перепутаете.

Сняв крышку этого контейнера вы увидите еще один, его я назову «киндер сюрприз», в нем и находится эл. мотор. А система упаковки двигателя напоминает «матрешку». Крышка «киндера» крепиться четырьмя шурупами. Хочу отметить что все шурупы кроме крепления колес, одинаковые.

Под так называемым «киндер сюрпризом» я обнаружил шарики и искореженную шайбу (это был сепаратор, который удерживал шарики между двумя обоймами подшипника) . В результате этой поломки, ротор мотора перекосило, он замкнул и сгорел. Вывод- его нужно ремонтировать или заменить.

Ремонт двигателя пылесоса своими руками, очень хлопотное и долгое занятие. И не каждый сможет это сделать. Поэтому было принято решение, купить новый. В наше время купить эл. двигатель для пылесоса Самсунг не составляет труда, в интернете очень много таких предложений. Главное не торопиться с выбором. Многие моторы уже не производятся, а те остатки которые еще имеются на складах магазинов, стоят очень много денег. Так в моем случае и получилось.

Но я нашел универсальный и почти в два раза дешевле. Главное чтобы подходил по диаметру крыльчатки и высоте, а так же расположение и форма отверстий которые расположены на крышке корпуса мотора. Они (отверстия) предназначены для удержания мотора от прокручивания в контейнере «киндер сюрприз». *

Мотор для пылесоса SAMSUNG куплен. При визуальном сравнении двух моторов видно что они отличаются эл. мотором и отверстиями, про которые писал выше*. Так же на новом моторе отсутствуют отверстия под крепление терма датчика, который отвечает за перегрев двигателя пылесоса. Что бы не высверливать отверстия под крепление датчика, я немного поколхозил. Прикрутил его к корпусу эл. двигателя пылесоса SAMSUNG медной проволокой.

На этом замена двигателя пылесоса может быть закончена, осталось собрать пылесос в обратной последовательности.. Будьте внимательны, следите что бы все крышки прилегали плотно. А то будет подсасывать воздух из вне, что повлечет потере мощности всасывания с поверхности ковра или пола.

Исходя из выше описанного можно сделать вывод: ремонт пылесоса SAMSUNG своими руками, не является сложным мероприятием. Лучше сделать бесплатно самому, чем платить за это другим.

Спасибо за внимание! Долгих лет службы Вашему пылесосу!

Если Вы любите делать все своими руками, думаю Вам будут интересны другие наши статьи:

Как сделать обложку для блокнота своими руками
Фигурка из болтов и гаек своими руками
Самодельная флешка. Моддинг флешки
Моддинг флешки
Как оригинально обновить старый столик

Испытание пылесоса, первое включение.

Устранение других неполадок

Если у рабочего пылесоса ослабла всасывающая сила, причиной неисправности являются забитые фильтра. Причем очистить мешок или контейнер для пыли, а также стоящую за ним поролоновую пластину будет недостаточно. Надо снять фильтр на выхлопе пылесоса. Он обычно бумажный или с искусственного волокна. Фильтр аккуратно прочищают сухой щеткой. Пытаются продуть или вытрусить.

Когда проблема не решена, разбирают пылесос, извлекают двигатель и чистят крыльчатку. Если лопасти будут забиты пылью, то всасывание ослабло по этой причине.

Пылесос плохо работает из-за изнашивания щеток и загрязнения коллектора якоря. После полной разборки электродвигателя токопроводящие медные пластины чистят наждачной бумагой нулевым номером. Щетки ставят новые и выполняют перетяжку винтовых контактов.

Причиной не работы пылесоса может быть неисправность сетевого кабеля или кнопки включения. Элементы легко прозваниваются любым дешевым мультиметром. Если тестирование не дало положительных результатов – проблема в электронном блоке. Его только меняют.

Неполадки электронного блока сказываются невозможностью осуществлять колесиком регулировку оборотов двигателя, влияющих на силу всасывания.

Когда пылесос перестал сматывать сетевой кабель, нужно добраться до барабана. Частой причиной поломки является растягивание пружины. Иногда она лопается. В первом случае пружине восстанавливают силу натяжения путем отмотки или намотки провода. Во втором случае покупают новый барабан.

Разбирать пылесос Самсунг страшно только в первый раз. После первого ремонта последующие разборки будут происходить быстрее.

Последовательность и способы разборки

Предпочтительно, рекомендуется не производить своими руками ремонт пылесоса, но если человек уверен в своих способностях, то, преждевременно, ему следует знать о некоторых тонкостях этого дела. Существует, не так уж и много, причин поломки пылесоса. К ним относятся:

Подшипники;
Шланг пылесоса;
Проводка, контакты и обмотка двигателя;
Щетки и фильтры;
Поломка конденсатора или предохранителя;
Регулятор мощности;
Мотор пылесоса (коллектор или вращающийся механизм).

В комплекте поставки каждого бытового агрегата содержится схема пылесоса, относительно чего и стоит исходить. В зависимости от симптомов, можно узнать род неисправности. К примеру, если агрегат начинает гудеть уже после первых минут включения в электросеть, то это означает, что причиной поломки послужили подшипники мотора. В таком случае, после разборки пылесоса, следует открыть корпус мотора и смазать подшипники машинным маслом. Забитые фильтры тонкой очистки и щетки в пылесосе могут являться следствием урезанной мощности всасывания агрегата, поэтому время от времени, следует тщательно прочищать эти аксессуары.

Причин, по которым пылесос попросту не включается, достаточно много.

Для начала, проверяйте напряжение сети и напряжение, указанное в паспорте устройства, поскольку ремонт шланга пылесоса обходится в немалую сумму.
При существенном несовпадении значений, может появиться проблема с предохранителем и в местах перегиба провода, которые могут быть повреждены из-за резкого перепада напряжения. В проверке контактов хорошо помогает индикатор (тестер). Не стоит забывать о местах с нарушенной изоляции, поскольку это не только может послужить причиной поломки, но и повышают риск удара током при включенном электропитании.
Если вы испробовали множества способов и не нашли причины, то в 90% случаях, причина заключается в асинхронном коллекторе мотора. В этом случае, намного проще приобрести новый вариант аппарата.

Как, все таки, разобрать пылесос? Далее рассмотрены наиболее эффективные методы.

Расклинивание

В торцевой части мотора находятся резиновые мембраны, которая довольно просто снимается. В якорное отверстие проводят отвертку, в разрез между ротором и коллектором. Вводить необходимо до тех пор, пока не расклинятся составляющие механизма. Недостатком данного метода является риск повреждения обмотки.

Бруски

Разборка мотора при помощи тонких брусков (1.5/1.5/3.5 см). В начале процедуры необходимо вставить бруски в брешь токосъемника, находящегося во вращательном элементе. Далее, система зажимается в тисках, для фиксации установки. И после проделанной работы, гайка моторного двигателя вывинчивается обычными плоскогубцами (или при наличии – ключом).

Проволока

Подготовка к процедуре заключается в приобретении 0.2 метров проволоки, которую преждевременно следует изолировать. Сечение проволоки составляет около 2-3 мм. Далее, проводится петля в задней части агрегата (полный охват задней части токосъемника). Добиться нужно следующего результата: пространство между статором и валом долго быть обмотано проволокой. В завершении, накинутый на гайку ключ, медленно поворачивают до тех пор, пока не будет достигнут требуемый результат.

Пропил

Среди всех приведенных, данный метод является наиболее сложным, поскольку требует некоторых навыков или опыта в этой сфере. В торцевой части (в области гайки) проводится пропил, размером с отвертку, при помощи дрели или гравера. Далее, в шлиц просовывается отвертка, а гайка мотора простыми движениями снимается рожковым ключом.

https://youtube.com/watch?v=qLmA5ZOs7oM

Как починить пылесос своими руками
