Фермы из профильной трубы - надежные конструкции

Оглавление

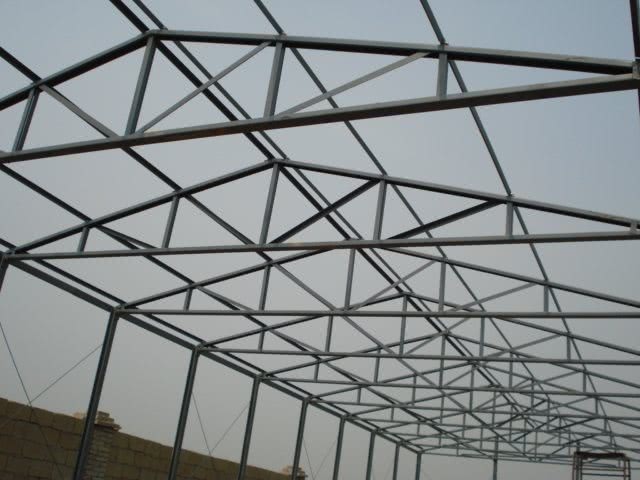

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум

Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо

Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

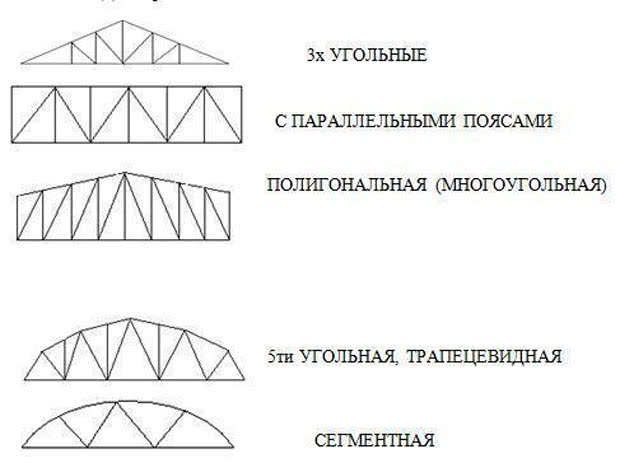

По форме фермы из стальных профильных труб можно разделить на:

прямые;
арочные;
односкатные и двускатные.

Навес к дому из металлопрофиля своими руками. Пошаговая инструкция

Когда готовы все материалы для работы, можно приступать к монтажу навеса. Технология сборки состоит из нескольких этапов:

Подготовки.
Сборки каркаса.
Перекрытия кровли.
Проверки конструкции на прочность.

Перед тем, как начинать монтаж, следует выполнить подготовительные работы.

Подготовительные работы

На начальной стадии следует подготовить место для строительства. Для этого территория очищается от мусора и растительности. Площадку необходимо разровнять и утрамбовать почву. Затем выполняется разметка: с помощью рулетки делаются отметки расположения столбов. Места следует отметить колышками, между которыми натянуть веревку. Затем роются ямы глубиной 1 м (для большой конструкции 1,5 м).

Следующий этап подготовки – нарезка труб. Если в качестве опор будут использоваться круглые трубы, то диаметр должен быть не менее 80 мм. Оптимальная длина – 3000 мм. Также необходимо подготовить куски труб диаметром 83 мм.

Обрезные части труб 83 мм закладываются в подготовленные отверстия. В них вставляются трубы 80 мм

Необходимо обратить внимание на то, что из обрезной короткой трубы не должна быть видна опора. Затем опору с обрезной трубой нужно соединить болтами. Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном

Оставить на 1 неделю для высыхания смеси

Готовую конструкцию нужно вставить в яму, засыпать песком и залить бетоном. Оставить на 1 неделю для высыхания смеси.

Монтаж каркаса

Когда бетонная смесь высохла, можно начинать сборку каркаса. Для этого каждый ряд столбов обвязывается профильными трубами. Такие балки закрепляются болтовым соединением. Ровность установки необходимо постоянно проверять строительным уровнем. Если столбы разного размера, то их следует подпилить, после чего продолжать работу.

Затем следует увеличить прочность конструкции. Для этого устанавливаются укосины – металлические профили, которые соединяют опорные столбы и балки.

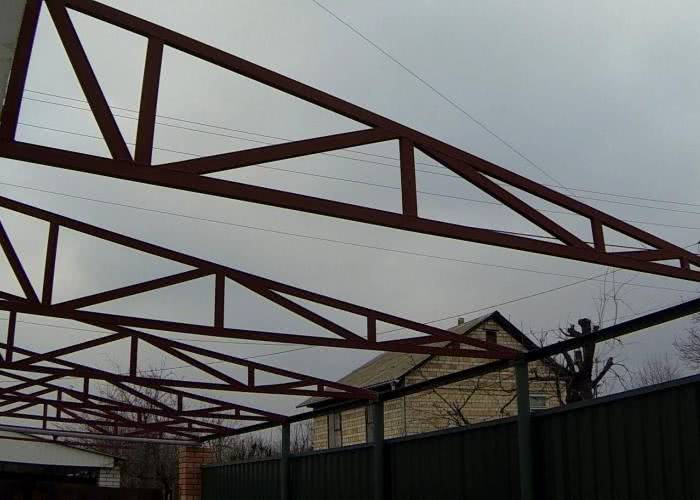

Затем начинается этап установки несущей ферменной конструкции. Она монтируется на балки. Такая конструкция позволит укрепить навес, за счет чего он выдержит большую нагрузку.

Ферма представляет собой треугольник, в центре которого устанавливаются профили в зигзагообразном направлении. Чтобы правильно сделать ферму, необходимо ее выполнять по чертежам. Фермы устанавливаются через каждый метр.

Сверху на ферму перпендикулярно монтируются лаги (прямоугольные трубы). Все элементы соединяются болтами. После сборки конструкции необходимо проверить прочность всех соединений. При необходимости нужно обеспечить более надежную защиту.

Готовую конструкцию необходимо покрыть слоем грунтовки, а затем покрасить. Это продлит ее срок службы. Когда краска полностью высохнет, можно устанавливать листы металлопрофиля. Монтаж начинается снизу вверх.

Закреплять листы нужно саморезами. Необходимо выполнять не менее 8 креплений для одного листа. Первый ряд листов металлопрофиля укладывается внахлест. Второй ряд устанавливается встык к первому ряду. Но все листы второго ряда относительно друг друга устанавливаются внахлест.

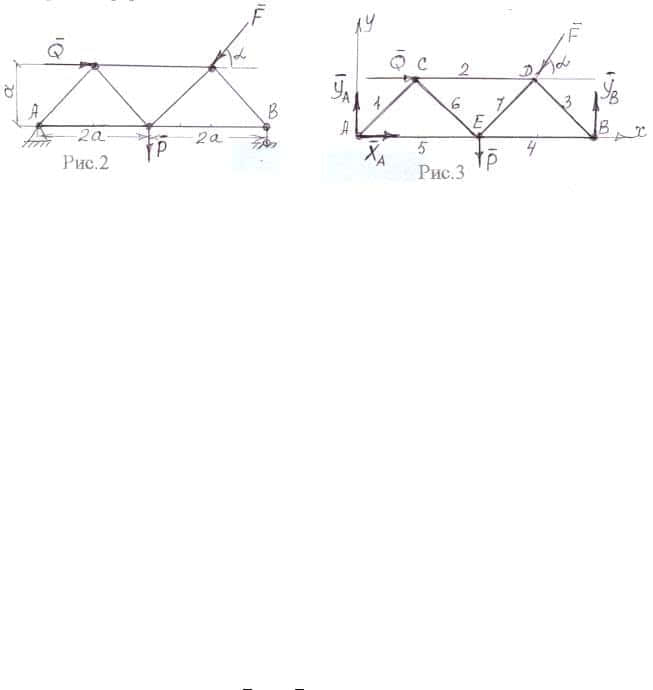

Пример расчета металлической фермы из профильной трубы ↑

Расчет такого изделия предполагает:

В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

Угол раскосов решетки колеблется в пределах 35–50°

В среднем он составляет 45°.

Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели

Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.

Рекомендуем
Слишком тонкие материалы не в состоянии обеспечить достаточную жесткость, что может стать причиной разрушений. Вы сможете обеспечить высокую точность расчетов, если разберетесь, как рассчитать программой навес из металла.

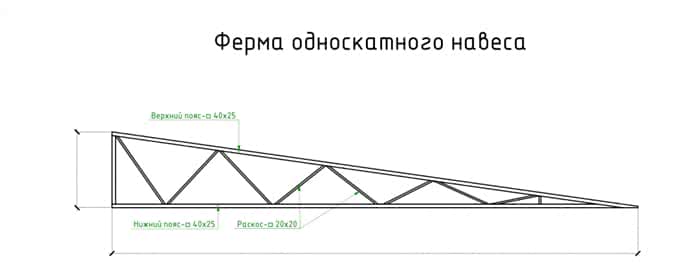

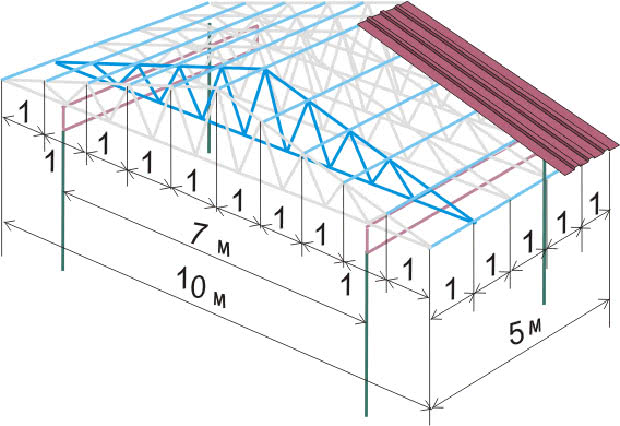

В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.

Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

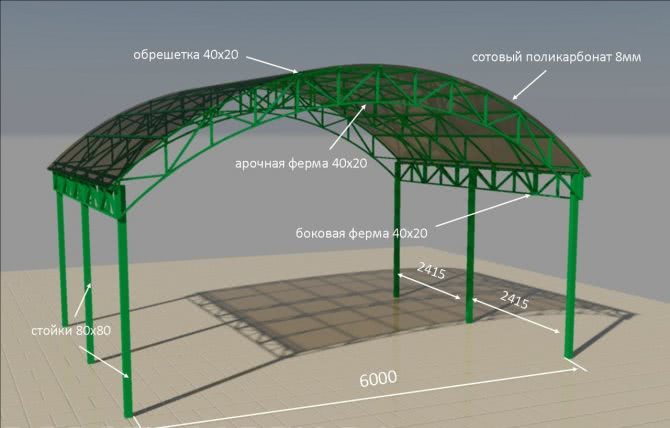

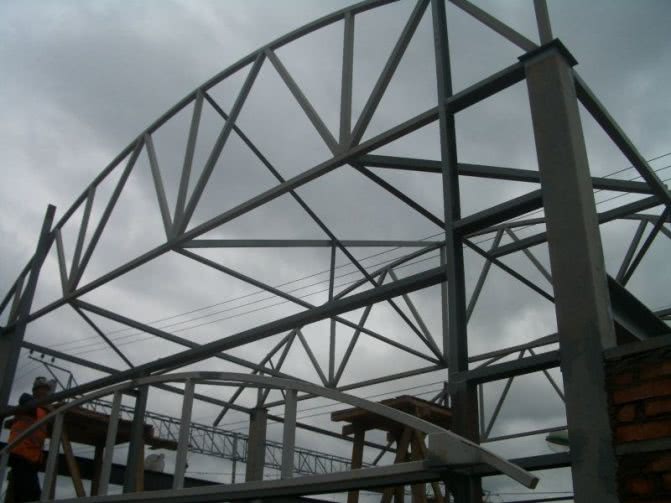

Расчет арочной фермы

Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π •R•α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.

После подстановки имеем:

3,14•410•160:180 = 758 (см).

Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

Как рассчитать длину дуги для навеса под поликарбонат

Длину дуги арки можно определить по формуле Гюйгенса. На дуге отмечают середину, обозначив ее точкой М, которая находится на перпендикуляре СМ, проведенном к хорде АВ, через ее середину С. Затем нужно измерить хорды АВ и АМ.

Длина дуги определяется по формуле Гюйгенса: p = 2l x 1/3 x (2l – L), где l – хорда АМ, L – хорда АВ)

Относительная погрешность формулы равна 0,5%, если дуга АВ содержит 60 град, а при уменьшении угловой меры погрешность значительно падает. Для дуги в 45 град. она составляет всего 0,02%.

https://youtube.com/watch?v=ggcSipleb2o%3F

Сохранить

2021 stylekrov.ru

Плюсы металлических односкатных ферм

Несмотря на сложность процесса изготовления односкатных металлических ферм, сборка подобных конструкций отличается экономичным расходом материала. Кроме того, для конструкций характерен высокий уровень жесткости и прочности.

Основные достоинства ферм заключаются в:

неподверженности гниению;
длительном сроке службы;
высоких показателях стойкости;
удобстве использования при возведении высотных сооружений большой площади.

Помимо этого, правильно спроектированные и смонтированные односкатные конструкции обладают высокой устойчивостью к воздействию ветра. А их возведение занимает меньше времени в сравнении с фермами иной конструкции.

Впрочем, эти сооружения обладают и определенными недостатками:

Большим весом. Даже если конструкция собирается из тонкостенного стального профиля, она может весить до 5 т при длине около 15 м.
Монтаж фермы невозможен без применения специализированной техники и сварочного оборудования.
Во время дождя вода стекает в одну сторону, следовательно, необходимо дополнительно монтировать систему водоотвода.

Область применения односкатных конструкций достаточно широка.

Их используют при возведении крытых автомобильных парковок. Без них не обходятся автобусные остановки, торговые павильоны и магазины.

Также подобные конструкции призваны защитить от атмосферных осадков небольшие технические сооружения.

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

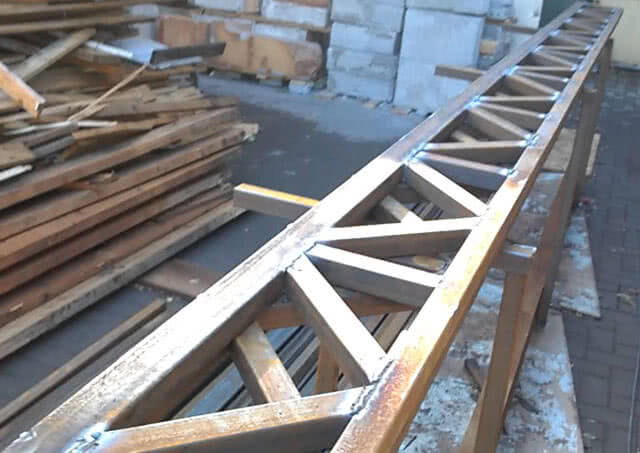

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

выравнивают верхний и нижний пояс;
вваривают между поясами перемычки;
на конструкцию из двух поясов и расположенных к ним под углом 90 о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45 о . Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.

Конструкции ферм из профильной трубы ↑

В основе деления этих конструкций на конкретные виды лежат разные параметры. Начнем с главного –

опоры, компоненты которой расположены в единой плоскости; висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.

Форма и контуры

По первому параметру различают:

арочные фермы из профильной трубы, бывают и прямыми; односкатные либо двухскатные.

В соответствии с контуром различают:

имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли

Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны; полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен; треугольные. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.

Угол наклона. Типовые фермы из профильной трубы делят на три группы:

22°- 30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

15°- 22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным. меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Правила укладки кровельного покрытия из профлиста

При этом это кровельное покрытие крепится к обрешетке в месте плотного прилегания и между волнами. Чтобы узнать необходимый нахлест нужно правильно рассчитать угол наклона кровли.

При уклоне ската в 12-15 градусов нахлест составит не менее 20 сантиметров.
Если уклон составляет от 15 до 30 градусов, нахлест будет в пределах 15-20 сантиметров.
Уклоне свыше 30 градусов требует небольшого нахлеста в 10-15 сантиметров.
Небольшой уклон до двенадцати градусов приведет к дополнительной герметизации и использование силиконовых герметиков.

После установки обрешетки необходимо уложить гидробарьерную пленку с нахлестом в 15 сантиметров. Ее крепят без натяжения между стропил и используют небольшие скобы. Провис может составлять не более двух сантиметров.

Толщина обрешетки и стропильной системы самой крыши будет зависеть от разновидности профлиста. Так, например, трапецевидная форма потребует использование бруса размером 30х70 или 50х50. При этом шаг должен составлять от 900 до 1200 миллиметров. В инструкции к металлопрофилю обычно указывают все необходимые параметры обрешетки.

Поверх обрешетки необходимо установить верхнюю торцевую доску и торцевые планки с учетом высоты профлиста. По обе стороны установленной разжелобочной планки монтируют досочный настил. Он должен находиться от нее на расстоянии 60 сантиметров и при этом разжелобок должен иметь нахлест в двадцать сантиметров.

Для пологих крыш потребуется применить специальную мастику, которая должна укрепить стыки желобка. Донную разжелобочную планку также крепят при помощи саморезов, которые не следует закручить до конца. Это будет нужно сделать только после монтажа всего настила крыши.

Фактически крыша из металлоопрофиля состоит из нескольких слоев. Сюда должны входить следующмй порядок работ:

облицовка вагонкой или гипсокартоном внутренней поверхности крыши;
установка потолочных реек;
монтаж паронепропускающей пленки;
затем потребуется сделать теплоизоляцию;
необходимо установить стропильную систему;
натягивается гидроизоляционная пленка;
обязательно монтируются вентиляционные рейки;
затем следует установка обрешетки;
на последнем этапе укладывается металлопрофиль.

Только тщательное проведение все работ позволит создать прочную и красивую крышу, которая долгие годы будет надежно защищать дом.

Расчет балок в Sopromatguru

Sopromatguru – частично бесплатная онлайн-программа, служащая для расчета балок. Ресурс подходит как для выполнения курсовых работ студентами, изучающими сопромат и строительную механику, так и для инженеров, задействованных в реальных проектах. На данном онлайн-сервисе можно:

рассчитать статически определимую систему;
определить перемещения в узлах;
рассчитать реакции опор;
построить эпюры реакций опор;
сохранить ссылку на результаты расчетов.

В ближайшее время авторы планируют добавить в программу функцию расчета ферм. На сегодняшний день онлайн-ресурс позволяет бесплатно задать параметры балки, опоры, нагрузки и получить эпюру. За получение доступа к подробному расчету авторы программы просят перечислить символическую оплату. Стоит отметить, что онлайн-сервис красиво оформлен и оборудован понятным интерфейсом.

Расчёт нагрузок на плоскую кровлю

Никита Зияев — специалист по проектированию домов по каркасной технологии. Контакты, vk.com/nktzvy.

Несущую способность кровли не смогли посчитать два инженера кровельщика. Обычному смертному, как мы с вами, это сделать практически не под силу. Слишком много нюансов и слишком большая ответственность в случае просчёта. У боковых стропил есть опора из внутренних стен, поэтому у них большая несущая способность. Пролёт центральных стропил 6 метров без промежуточных опор. Их нужно считать.

Мне повезло и я нашёл специалиста — Никиту Зияева. Он ответил на все мои вопросы и крайне грамотно всё рассчитал. Специализируется на проектировании жилых домов и сооружений по каркасной технологии. В качестве благодарности привожу его контакты. Обращайтесь.

Расчет металлической фермы

При расчетах необходимо учитывать все требования, предъявляемые к металлоконструкциям государственными стандартами. Чтобы создать максимально эффективную и надежную конструкцию, необходимо на этапе проектирования подготовить качественный чертеж, на котором будут отображены все элементы фермы, их размеры и особенности соединения с опорной конструкцией.

Перед тем, как рассчитать ферму для навеса, стоит определиться с требованиями, предъявляемыми к готовой ферме, а после этого отталкиваться от экономии, избегая лишних затрат. Высота фермы определяется типом перекрытия, общим весом конструкции и возможности ее дальнейшего смещения. Длина металлоконструкции зависит от предполагаемого уклона (для конструкций длиной более 36 м потребуется еще и расчет строительного подъема).

Подбирать панели нужно таким образом, чтобы они могли выдерживать нагрузки, которые будут приходиться на ферму. Раскосы могут иметь разную величину углов, поэтому при выборе панелей нужно учитывать еще и этот параметр. В случае с треугольными решетками угол составляет 45 градусов, а с раскосыми – 35 градусов.

Расчет крыши из профильной трубы заканчивается определением расстояния, на котором будут создаваться узлы относительно друг друга. Как правило, этот показатель равен ширине подобранных панелей. Оптимальный показатель шага опор всей конструкции – 1,7 м.

Выполняя расчет односкатной фермы, нужно понимать, что при повышении высоты конструкции будет возрастать и ее несущая способность. Кроме того, при необходимости стоит дополнить схему фермы несколькими ребрами жесткости, способными усилить конструкцию.

Особенности конструкции

Конструкция фермы для различных строительных объектов зависит от предполагаемых рабочих нагрузок, а также от ее хозяйственного назначения.

В зависимости от числа поясов бывают:

опорные конструкции, элементы которых состоят из одной плоскости;
подвесные конструкции, которые отличаются наличием верхнего и нижнего поясов.

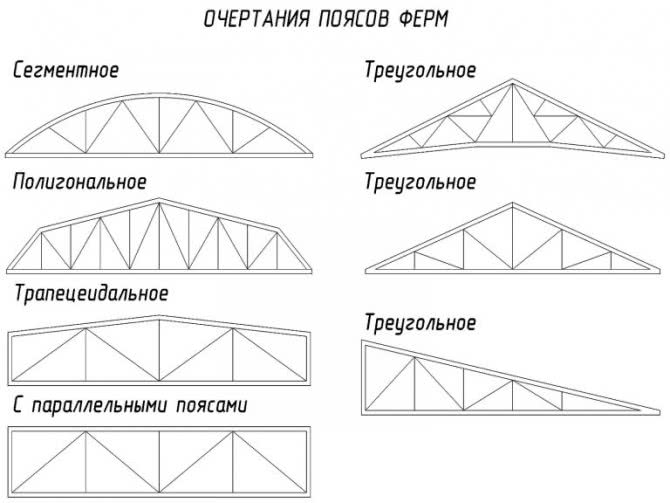

Строительные конструкции предполагают применение ферм с различным контуром:

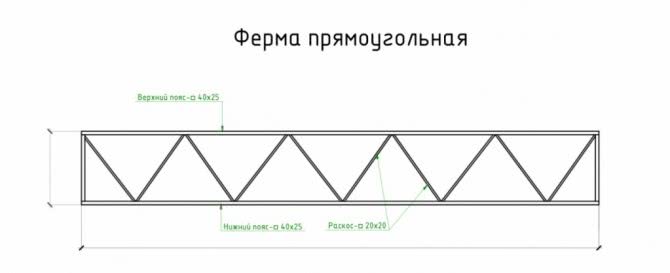

с параллельным поясом (самый элементарный вариант, где используются одинаковые элементы);
односкатные треугольные (все опорные узлы отличаются повышенной прочностью, из-за чего конструкция способна противостоять значительным нагрузкам);
полигональные (выдерживают усилия от массивного настила, но отличаются сложностью в монтаже);
трапецеидальные (имеют схожие данные с полигональными, но не настолько сложные в монтаже);
двухскатные треугольные (используются для монтажа крутой двухскатной крыши из профильной трубы, но имеют большие затраты ресурсов);
Сегментные (годятся для конструкций, где предусмотрена установка светопрозрачной кровли; установка непростая, так как нужно изготавливать элементы с правильной геометрией для одинакового распределения нагрузки).

В зависимости от угла наклона, классические фермы относятся к таким видам:

Угол от 22 до 30 градусов, когда отношение высоты к длине составляет 1:5. Годится для простых конструкций обычных навесов из профильной трубы.

Для накрытия пролетов малой и средней величины используются, в основном, треугольные виды ферм, сваренные из труб меньшего диаметра, так как они достаточно прочные и легкие.

Если длина пролета составляет больше 14-ти метров, то в конструкции предусматривают раскосы, закрепленные сверху вниз, а по верхнему поясу располагают панель, величиной 150-250 см, для получения двухпоясной конструкции, имеющей четное количество панелей.

При величине пролетов больше 20-ти метров, во избежание прогиба фермы, предусматривается установка подстропильных элементов конструкции, с креплением к опорным колоннам.

Особое внимание следует обратить на ферму «Полонсо», которая состоит из двух треугольных конструкций, скрепленных одна с другой оригинальным способом. В такой конструкции нет необходимости в монтировании длинных раскосов в средней части, что позволяет снизить общий вес конструкции.
Угол от 15 до 22 градусов, с отношением высоты к длине, как 1:7

Позволяет изготавливать фермы для соединения пролетов, имеющих длину до 20-ти метров. Если нужно увеличить высоту фермы, то придется сформировать нижний уровень ломаным.
Угол меньше 15 градусов. Подобный каркас должен состоять из трапециевидных элементов. Подобные фермы располагают короткими стойками, благодаря которым ферма выдерживает продольный изгиб. При углах наклона от 6 до 10 градусов фермы должны иметь ассиметричную конструкцию. Определяют высоту фермы с помощью деления длины пролета на 7, 8 или 9, в зависимости от конструкционных особенностей проекта.

Виды конструкций ферм из профильной трубы

В состав ферменной конструкции входят верхний и нижний пояса и решетка, располагаемая между ними. Составными компонентами решетки являются:

стойка – располагается перпендикулярно оси;
раскос (подкос) – устанавливается под наклоном к оси;
шпренгель – вспомогательный раскос.

Пояса ферм могут иметь различные очертания:

Треугольное односкатное. Для треугольной односкатной фермы из профильной трубы характерно сочетание способности выдерживать высокие нагрузки с небольшой материалоемкостью.

Треугольное двускатное. Такие конструкции могут устанавливаться на кровлях с большим уклоном скатов. Минусы: сложность устройства опорных узлов, большой расход материала. Конструктивный вариант – треугольные двускатные фермы из профильной трубы.

Сегментное. Часто применяется для сооружения кровель со светопрозрачным покрытием из сотового или монолитного поликарбоната.

Полигональное. Отличается сложностью монтажа. Преимущество – способность выдерживать значительные нагрузки от тяжелого настила и мощного снегового покрова. Дополнительный плюс – экономное использование профиля.
С параллельными поясами. Это наиболее простой и экономичный вариант, для сборки которого используются стойки и раскосы одинаковых размеров. Фермы из профильной трубы с параллельными поясами легко монтировать, благодаря унифицированной конструкции, большому количеству деталей одного размера и минимальному количеству стыков. Подходят для мягких и светопрозрачных кровель.

Трапециевидное. Сходно с полигональным, но имеет упрощенную схему монтажа.
Арочной формы с параллельными верхним и нижним поясами. Арочные фермы из профильных труб востребованы при строительстве навесов для автомобилей, теплиц, беседок.

Варианты конструкций решеток:

Треугольной формы. Обычно такая схема применяется в каркасах с параллельными поясами, реже – в ферменных конструкциях треугольной или трапециевидной форм.
Раскосного типа. Для них характерны: большая материалоемкость и сложность исполнения. Варианты – шпренгельная (с дополнительными раскосами), полураскосная.
Индивидуальные решения.

Как выбрать материал и правильно варить их ↑

Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

Подобное решение имеет ряд преимуществ:

Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

На заметку Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

Способы соединения профилей ↑

Как можно сварить навес

Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

Безфасоночное сварное соединение обладает рядом достоинств:

существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
снижает трудозатраты и расходы на изготовление.
стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
полученный шов и присоединяемые детали получаются одинаково прочными.

Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

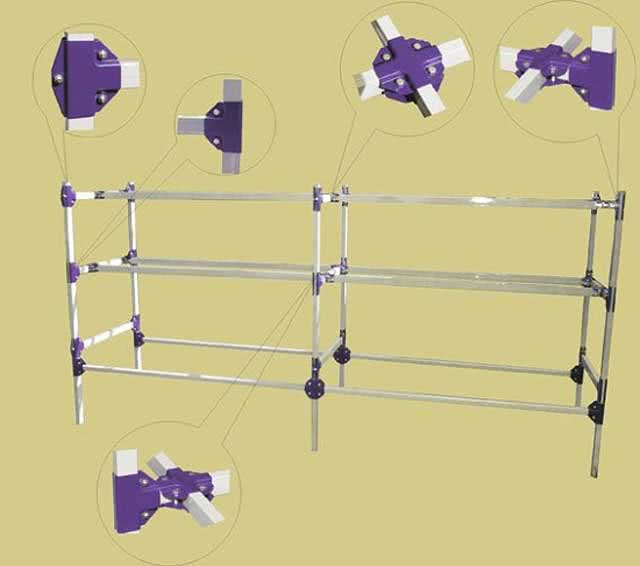

Крепление на болты

Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

К основным преимуществам такого вида соединения относят:

Простую сборку;
Отсутствие необходимости в дополнительном оборудовании;
Возможный демонтаж.

Но при этом:

Увеличивается вес изделия.
Потребуются дополнительные крепежные детали.
Болтовые соединения менее прочные и надежные, нежели сварные.

Надежные фермы из профильной трубы
