Техника безопасности при работе с плиткорезом
Ручной инструмент менее травмоопасен, но и с ним стоит помнить о правилах безопасности. Пользователь должен выполнять резку в защитных очках, чтобы осколок и образующиеся частицы пыли не попали в глаза.
И напротив, для рук использовать перчатки не рекомендуется – зажимной механизм в случае захвата материи также способен привести к получению травмы.
С точки зрения безопасности важен и вопрос о том, как пользоваться ручным плиткорезом при больших объемах работы. Поточные операции оставляют много мелкой пыли. Даже тщательная периодическая уборка не устранит мелкие частицы. Поэтому работать следует в респираторе или маске, защищающей органы дыхания.
Часто задаваемые вопросы
Необходимо мочить плитку? Нет, сухой кафель хорошо режется. Смазку, в виде капель масла, можно добавить при работе с напольной плиткой или керамогранитом.
От прилагаемого усилия зависит скорость реза? Зависит, но отчасти. Тонкий, 6~8 мм кафель, может просто расколоться, поэтому здесь важнее чёткие равномерные движения. Керамогранит потребует больших усилий, но есть риск повредить (деформировать) станину или другие части плиткореза. Необходимо выбирать «золотую» середину, а это приходит с опытом работы.
Необходимо применять дополнительные точки опоры? Да, особенно при выходе края плитки за пределы станины более 150~200 мм. В этом случае подкладывается прочная опора, сопоставимая по высоте с основанием плиткореза, например, деревянный брусок или клинышки.
Чем разрезать керамогранит? Плитку толщиной до 10~12 мм можно осилить с помощью классического плиткореза. Это доступно опытным мастерам, знающих поведение прочного материала. Неопытным пользователям целесообразно воспользоваться болгаркой с алмазным кругом.
Как быстро научиться работать на плиткорезе? В целом, операция достаточно проста
Но, здесь важно почувствовать сам процесс резания, научиться контролировать свои движения и прилагаемые усилия. Кому-то хватит одного дня, кому-то недели будет мало
Совет в данном случае один, – потренироваться на одной–двух плитках, если нет времени на более длительную практическую подготовку.
Освоить процесс резания кафельной плитки самостоятельно – это вопрос времени и желания. Хороший помощник для этого, ручной роликовый плиткорез. Зная свойства и геометрические характеристики кафельной плитки, можно подобрать подходящий инструмент и приступить к укладке керамики.
Выбираем подходящий инструмент для резки плитки
Резка ручным плиткорезом-щипцами
Для небольших объемов и несложных разрезов можно использовать специальные щипцы, с помощью которых резка плитки в домашних условиях наиболее приемлема. Они не дорогие и при должной сноровке позволят без особых усилий выполнить небольшие объемы работ.
Изделие размечают и проводят по линии режущим кругом, который установлен на щипцах. Круг используется значительно больше, чем на стеклорезе, до 1,5 см, что позволяет выполнить более глубокий надрез поверхности плитки. После этого надлом происходит существенно легче и ровнее. К краю плитки заводятся губы щипцов. Широкую пластинку щипцов, которая образует небольшой угол, размещают поверх лицевой стороны плитки, а центральной частью по линии изгиба строго над проведенной ранее бороздой. Аккуратно сдавливая щипцами плитку, отламывается лишняя часть.
Такие щипцы значительно лучше стеклореза. Однако и ими достаточно сложно выполнить срез тонких полос. Для таких целей потребуется уже более продвинутое оборудование.

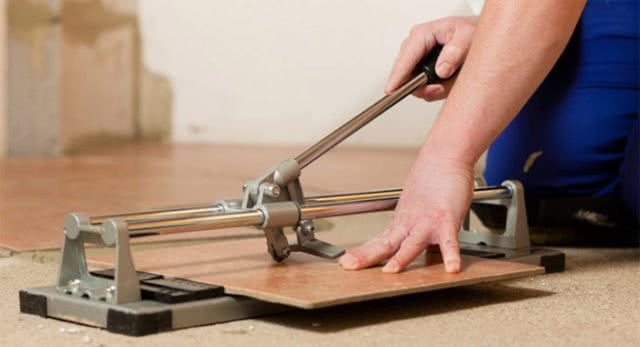

Ручной плиткорез-станок
способ резки плитки стелорезом
Принцип действия такой же, как у щипцов. Добавляется целый ряд усовершенствований, которые позволяют разрезать плитку с большей точностью и гораздо ровнее при меньших усилиях со стороны мастера. Прочные и ровные направляющие не дадут отскочить в сторону режущему кругу, а специальная линейка ограничитель позволяет нарезать необходимое количество плитки с одинаковым размером без каких-либо перекосов. Резка плитки плиткорезом позволяет оформить только прямые линии, для фигурной кройки такой вариант не подойдет.

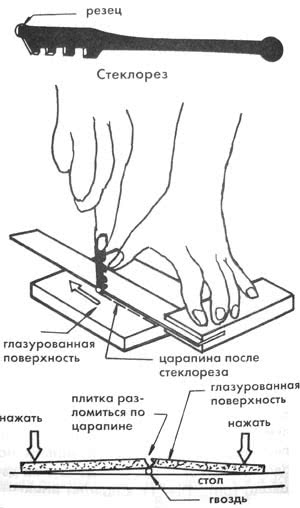

Используем простой стеклорез
Одним из простых вариантов является использование обычного стеклореза. С помощью линейки (уголка) намечается линия разреза. По этой линии с помощью стеклореза проводится неглубокая борозда. Далее, установив плитку по линии надреза на уголок столешницы, аккуратным нажимом производится слом плитки. Такой вариант может подойти лишь для тонкого настенного покрытия. Резка кафельной плитки, напольной или толстой настенной стеклорезом уже вряд ли получится. Совсем нереально стеклорезом пытаться резать фактурную или гранитную плитку.
https://youtube.com/watch?v=APXa9_ReiyE
Более подробно о грамотном использовании стеклореза читайте в материале о резке стекла.
Болгарка
Используя болгарку с алмазным кругом, можно вырезать абсолютно любую форму. Недостатком является слабая точность и неровность разреза, так как все зависит от точности исполнения. Кромка разреза может сильно покрошиться. Резка плитки болгаркой – это слишком пыльное занятие, так что лучше производить все действия на улице.
Электрический станок для резки кафеля
Это уже профессиональный подход к делу. В некоторых строительных магазинах или фирмах можно взять на прокат такой станок, и уже с помощью него выполнить все необходимые операции. Срез на плитке получится идеально ровный, благодаря большим оборотам алмазного диска и подаче воды на линию среза. Результат получается настолько качественным, что можно выставлять напоказ такой разрез при укладке внешних углов, когда он не закрывается уголками. С помощью станка можно вырезать плитку любой необходимой формы и соблюсти даже угол наклона среза. Однако даже аренда такого станка недешевая, не говоря уж про его стоимость.
https://youtube.com/watch?v=Iqiyv2BwJZQ
Каким диском резать керамическую плитку болгаркой?
Выделяют как минимум 6 разновидностей дисков, пригодных к использованию в комплекте с угловой шлифовальной машиной. От выбора насадки будет зависеть качество работ и достижение разнообразных результатов по запросу мастера.
Каменные диски
Из камня чаще всего изготавливаются заточные насадки. Они представляют собой прочное основание толщиной минимум 6 мм. Благодаря массивной основе каменные диски идеально подходят для заточки инструментов, с которой обычные тонкие насадки справиться не в состоянии.
Как правило, каменные диски для нарезания кафеля не подходят по причине их большой толщины. Зато сделать более острыми подручные инструменты ими можно без особых усилий. Каменный круг с наклеенными лепестками наждачной бумаги подходит для выполнения работ по шлифовке материалов. Зачистку плитки рекомендуется производить мягким абразивом с маркировкой № 120, 150, 180.
Стальные диски
Сталь – сложный сплав железа с углеродом и примесями в виде кремния, серы, марганца и фосфора. Углеродистый компонент, содержание которого не превышает 2,14%, придает стали высокие показатели прочности и твердости. Это позволяет использовать металл в качестве базового материала для производства режущих дисков для болгарки.
Еще один вариант покрытия стальных насадок – электрокорунд. Это абразив из кристаллического глиноземного или синтетического корунда, повышающего распиловочные свойства диска. Маркируются такие насадки синим цветом и используются для резки разнообразных металлических элементов – профилей, листов, уголков, арматуры и труб.
С резкой плитки подобные насадки тем более справятся без труда, даже если предстоит работа с очень толстой напольной плиткой и керамогранитом.
Сегментированные сухорезы
Диск этой модификации тоже выполняется из стали, но отличается от стандартной насадки наличием прорезей. Они располагаются по кромке изделия по направлению к центральной части и делят его на равные сегменты.
Сегментированные диски-сухорезы применяют для обработки очень прочного кафеля из керамогранита и натурального каменного материала. Благодаря наличию сегментированных прорезей насадка служит дольше остальных моделей. Увеличивает срок эксплуатации и воздушное охлаждение в процессе резки.
Единственный недостаток сухорезов – высокая вероятность образования сколов.
Сплошные сухорезы
Насадка сплошного типа, несмотря на название, используется для мокрой резки. Она лишена разрезов, отвечающих за терморазгрузку, поэтому требует применения охлаждающей жидкости – подачи воды в зону реза. Из-за склонности к перегреванию сплошной сухорез беспрерывно работает не дольше 15 секунд. На холостом ходу его оставляют еще на полминуты для остывания.
Несоблюдение этого правила приведет к тому, что серебряный припой будет ослаблен, алмазное покрытие сотрется, а круг утратит первоначальную форму.
Сплошной сухорез обеспечивает более качественный рез. Самое главное – не забыть про подачу воды. Ее поступление можно обеспечить за счет подсоединения шланга или крепления специализированного приспособления.
Комбинированные модели дисков
Диски для резки плитки болгаркой получили подобное название за счет способности работать как на сухом, так и на мокром ходу. Это промежуточный вариант между сегментированными кругами и сухорезами:
- режет лучше сегментного, но хуже сплошного;
- непрерывно работает больше сплошного, но меньше сухорезного.
Алмазный круг
иск для резки керамической плитки для болгарки с алмазным напылением – самый дорогостоящий, но вместе с тем самый качественный вариант насадок для болгарки. Что способен разрезать алмазный круг:
- кафель;
- камень;
- пластик;
- дерево;
- черный и цветной металлы;
- бетон;
- мрамор.
Углеродистое напыление на насадках имеет разную жесткость и состав.
Резка плитки болгаркой алмазным кругом разрешена только теми алмазными дисками, напыление которых совместимо с кафелем.
Алмазные насадки на болгарку тоже бывают сплошными и сегментированными. Выделяют еще одну разновидность – турбо-круги. Они применяются там, где нужно разрезать плитку под углом с большой скоростью.
Советы по выбору
Современный рынок предлагает множество моделей роликов для плиткорезов. Они могут иметь разные размеры. Наиболее востребованы изделия длиной 180 и 200 мм параметрами 22х10, 22х6х2 мм.
Большинство предприятий выпускают ролики диаметром от 6 до 22 мм. Помимо диаметра, они различаются между собой углом заточки. При этом чем меньше диаметр, тем острее будет угол. Это делают для того, чтобы было проще подобрать ролик непосредственно к материалу.
К примеру, ролик на 6 мм с острым углом заточки идеален для мягкой настенной керамики. А для усиленного керамогранита лучше выбрать ролик на 10 мм. Конечно, это вовсе не означает, что он не справится с глазированной мягкой керамикой. Однако из-за более тупого угла велик риск того, что эмаль испортится.
При выборе плиткореза отдельное внимание следует уделить параметрам режущей каретки. Дело в том, что она принимает на себя максимальные нагрузки и поэтому не должна быть слабой
По центру каретки размещается ролик. Выбирая для себя плиткорез, следует помнить, что, чем меньше будет ролик, тем более тонкой будет плитка, которую он сможет обрезать.
Обычно большинство производителей на упаковке указывают всю необходимую для пользователя информацию — название изготовителя, серию, артикул товара, диаметр, тип покрытия (титановое или другое). А также здесь содержатся сведения о том, для каких моделей подходит этот расходник. Самые надежные марки предоставляют таблицу соответствия диаметров типу материалов, для которых ролик можно использовать. А также указывают перечень артикулов роликов каждого производителя и моделей плиткорезов, для которых они подходят.
Следует отметить, что ни один производитель оснастки не может точно заявить ресурс своих расходных материалов. Это связано с тем, что одним и тем же режущим основанием разные мастера могут разрезать разное количество плитки. Кто-то сделает 5 разрезов, и ролик износится. А кто-то сделает 50, ролик затупится, он его заточит, и потом сделает ещё 50.
Это особенно актуально, когда речь идёт о керамике, поскольку она может иметь одинарный, двойной или тройной обжиг, бывает перекаленной и недокаленной. В соответствии с этим изменяются параметры твердости и жесткости обрабатываемых материалов. Производитель не может заранее спрогнозировать, что будет резать мастер, и какое усилие он будет при этом прилагать на плитку. По средним оценкам, ресурс роликов европейских производителей составляет от 700 до 1000 п. м, в пересчете на один погонный метр себестоимость работ составит порядка 1 руб.
Механический самодельный плиткорез
Для его изготовления не нужно много времени и деталей, так как он имеет ручной формат.
Потребуется:
- ручка от старого перфоратора или дрели;
- металлический уголок 30х30 с отверстиями 8 мм;
- 2 гайки 8 мм;
- 1 самостопорящаяся гайка 6 мм с нейлоновым кольцом;
- шайба 6 мм;
- болт 6 мм, длиной 30 мм;
- болт 8 мм, длиной 60 мм;
- режущий ролик от плиткореза (новый или бывший в употреблении);
- гаечные ключи нужного размера.
Сборка:
- Болт 8 мм вставить с внутренней стороны уголка в отверстие и затянуть гайкой с другой стороны.
- Накрутить по резьбе гайку на 2-3 см от края болта.
- Вкрутить болт в ручку от перфоратора до уровня гайки и затянуть.
- Снаружи второй стороны уголка вставить в отверстие болт 6 мм.
- С внутренней стороны на болт надеть режущий ролик, затем шайбу.
- Накрутить на болт гайку с нейлоновым кольцом и затянуть так, чтобы режущий ролик вращался без люфта.
Ручной самодельный плиткорез режет плитку толщиной до 1 см. Эргономичная ручка позволяет прикладывать большое усилие при работе и получать качественный разрез. Размеры плиткореза небольшие – им удобно пользоваться в ограниченном пространстве
Во время работы необходимо соблюдать меры предосторожности — ролик может резко изменить линию реза и причинить травму. Пригодятся средства защиты – перчатки и очки
При использовании плиткореза нейлоновое кольцо зажимной гайки постепенно изнашивается. Гайку необходимо регулярно подтягивать, а после износа нейлона — заменить.
https://youtube.com/watch?v=JJLMJkTD0bw
https://youtube.com/watch?v=G1JCB7WfQzk
https://youtube.com/watch?v=IqzuogdpVf0
https://youtube.com/watch?v=BY-2_f6q87U
Резка керамогранита плиткорезом
Наиболее компактным и недорогим приспособлением, неплохо подходящим для резки керамогранита в домашних условиях является плиткорез. Выполнить непосредственную резку достаточно просто. Главное – соблюсти несколько простых правил:
https://youtube.com/watch?v=SpHgbxvSce4
Перед началом работы важно убедиться в правильной комплектации и исправности имеющегося инструмента;
Разрезаемый материал следует разметить, проведя четкие линии на его тыльной стороне маркером или непосредственно плиткорезом;
Установку плиткореза необходимо произвести на твердой и устойчивой поверхности;
Резку материала следует осуществлять максимально плавно, прилагая усилие «от себя»;
Надавливать на инструмент лучше всего равномерно на всем протяжении разреза: так вам удастся избежать нежелательных сколов и крошения материала;
После того как разрез полностью готов, куски керамогранитной плитки можно с легкостью отделить произведя легкое надавливание с любой его стороны.
Данный способ относительно прост и потребует от вас минимальных навыков работы с плиткорезом. Тем не менее, подойдет он лишь в случае необходимости создания разрезов по прямой линии. Выполнить же фигурную резку керамогранита дома позволит обыкновенная болгарка.
Принцип работы
Электрическая энергия, запускающая двигатель, преобразуется в механический потенциал, приводящий в движение алмазный диск. Материал, требующий резки, закрепляется на станине плиткореза, в зависимости от способа размещения двигателя. Различается и подача плитки:
- в плиткорезе с верхним расположением изделие разрезается путём перемещения режущей части по плитке;
- если двигатель расположен в нижней части, плитка передвигается вручную по направлению к диску.
При взаимодействии режущего элемента с плиткой поверхности нагреваются, образуется большое количество пыли, мешающей работе, приводящее к быстрому выходу из строя механизма. Чтобы охладить работающие приборы, освободить от пыли, из ёмкости, присоединённой к агрегату, насос подаёт жидкость через шланг. Насос запускается автоматически в момент включения плиткореза, вода поступает непрерывно в зону реза.
Стекающая вода, содержащая частички пыли и мелкого мусора, оставшегося после резки, собирается в резервуар. По мере наполнения отработанной жидкостью ёмкость освобождают от содержимого.
Существуют модели плиткорезов, в которых подача охлаждающей жидкости происходит циклами, т. е. для охлаждения диска и сбора воды служит один и тот же резервуар. Однако такой способ имеет недостаток — примеси и мелкие частички мусора, попавшие на диск, снижают срок эксплуатации оборудования.
Подготовка к работе
Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.
Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:
- состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
- плавность хода каретки, наличие люфта;
- станину на наличие загрязнений, при необходимости удаляя их;
- дефектов на рукоятке;
- если есть упор, то замеряют величину угла между ним и осью реза.
Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.
После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.
Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения, то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.
У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.
Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска. Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.
Как правильно выбрать модель плиткореза?
Основной критерий – размеры инструмента. Они определяют и способ расположения плиткореза на поверхности, и толщину материала, допустимого к обработке. Например, небольшие настольные версии справляются с заготовками размером 10-15 мм. Массивные напольные резчики длиной более 600 мм успешно работают и с толстой тротуарной плиткой.
Существует и отдельная категория мелких плиточных кусачек. Их конструкция ориентируется на выполнение мелких отломов. Некоторые модели аккуратно корректируют края под готовность к финишной чистовой отделке, избавляя от необходимости применения абразивов.
Как работать плиткорезом ручным по кафельной плитке
Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью
Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку
Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.
Для кафеля и керамики нужно правильно подобрать усилие нажима рычага
При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.
Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.
Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.
