Инструкция по увеличению металлических гаражных ворот
Потом уже нужно привязать остатки балки к верхнему углу ваших ворот металлической проволокой (привязывать нужно через каждые 15 сантиметров). Затем распилите болгаркой оставшуюся часть балки на три части, после чего откручивайте постепенно проволоку и снимайте аккуратно эти части. Далее нужно убрать верхний угол ворот при помощи углошлифовальной установки и круга для резки по камню и металлу.
Процесс увеличения гаражных ворот
По боковым краям ворот прикрепляем уголки при помощи сварки, которые остались от вышеуказанной процедуры. Их нужно прикрепить швеллером, который будет служить в качестве поддержки плиты вашей улучшенной конструкции ворот.
Используя оставшиеся кусочки уголка и небольшого количества подручного материала нужно увеличить каркас ворот. Так мы укрепляем саму основу ворот, ведь из-за смены конструкции меняется сила и направления нагрузки.
Затем нужно сварить все металлические листы в стык по внутренней стороне ворот. Листы лучше всего нужно сваривать постепенно, используя десяти сантиметровые пропуски между швами. Такие швы хорошо применять для достижении максимальной прочности в местах сварки. Только такого эффекта можно достигнуть, если вы будете делать небольшие, пяти сантиметровые швы.
Процесс надставки металлических листов на гаражные ворота
Теперь нам нужно заменить старый верхний засов на новый. Для этого выпиливаем старый замок, а на его место наварить остатки водопроводных труб. Делаем в швеллере отверстие для засова, а потом укрепляем этот швеллер дополнительно сваркой.
Вот собственно и все. По окончанию нужно покрасить новые ворота краской подходящего цвета. Не забудьте восстановить вентиляцию и проводку в гараже. Иначе могут возникнуть проблемы. Теперь ваши гаражные ворота достигли нормального размера, чтобы вы без проблем смогли парковать в гараже свой любимый автомобиль.

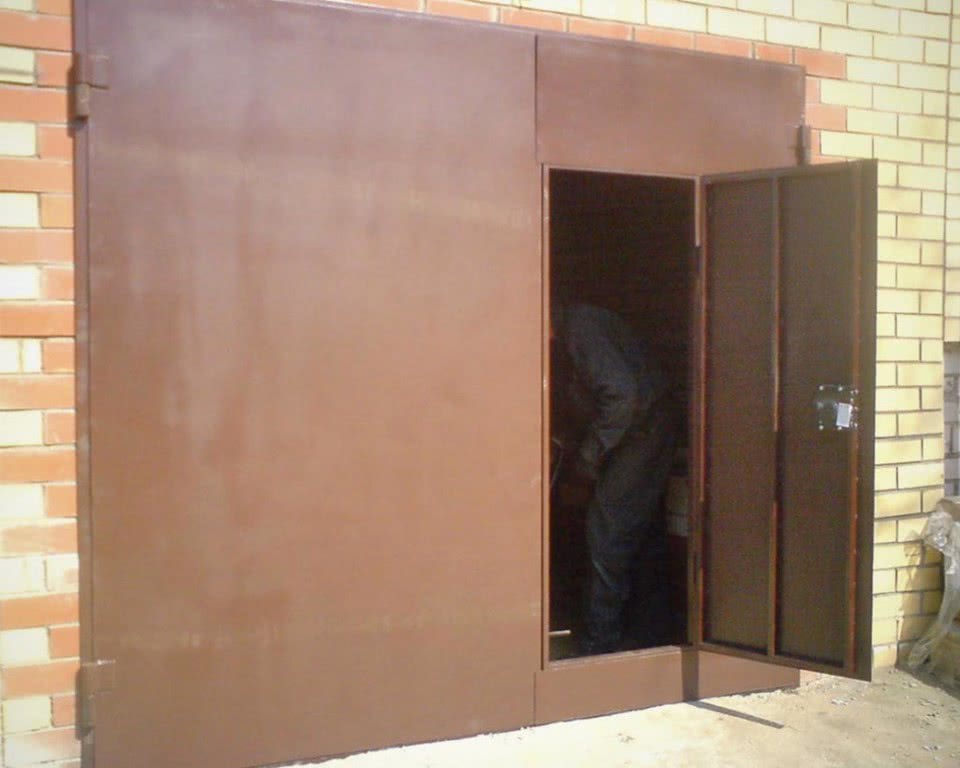

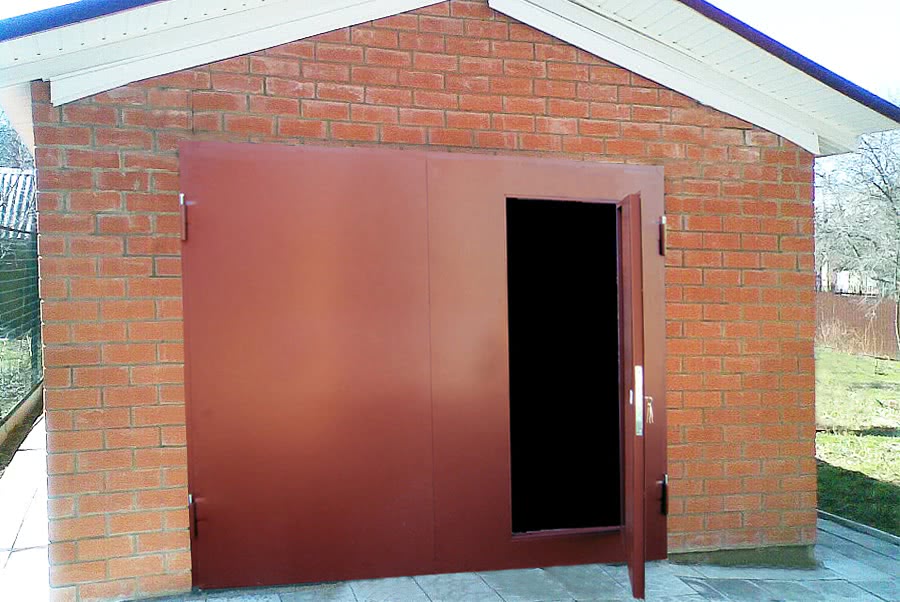

Гаражные ворота увеличены — фото
Хорошие ворота — безопасность вашего имущества
- Автомобиль должен легко заезжать в помещение.
Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.
- Ворота должны быть прочными и устойчивыми к взлому.
Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.
- Ворота должны быть стойкими к воздействию внешних факторов.
Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.
Виды гаражных ворот
Существуют такие виды ворот.
- Распашные
Состоят из двух створок, отпирающихся внутрь или наружу. В основном предпочтение вторым
Для нормального функционирования конструкции очень важно наличие перед ней пространства. Это самый дешевый тип механизма
- Откатные
Открываются вдоль забора, с внутренней стороны. Основным преимуществом является отсутствие потребности в дополнительной территории впереди устройства.
- Секционные
Включают в себя отдельные секции, которые преломляются при открытии, и благодаря специальной системе пружин и профилей полотно уходит вверх, под потолок. Этот вид ворот также экономит территорию.
- Роллетные
Полотно содержит алюминиевые пластины, покрытые полимером. При открытии оно сворачивается в специальный короб над входом в гараж.
Рулонные ворота
- Подъемно-поворотные
В этом виде устройства происходит вертикальный подъем полотна к потолку.
Ремонтные шайбы
Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.
Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.
С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.
Какие причины приводят к необходимости изменения геометрии проема или ворот
Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.
- Возникла общая усталость используемого металла и нужна его замена.
- Просели шарниры ворот.
- Произошла естественная деформация конструкции по окончании монтажа.
- Просел проем или рама, в которую установлены ворота.
- Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
- Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.
Помимо этого могут возникнуть внешние причины:
- Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
- В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.
Как исправить геометрию ворот
Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:
Просели петли. Причиной может быть большой вес гаражных ворот.
Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:
- снимается с петель створка;
- на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
- створка возвращается на место.
Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:
- исправить малые перекосы створок;
- поднять ворота на небольшую высоту;
- движение створок на петлях сделать легче.
- обрезка нижней части болгаркой;
- крепление резиновой полосы, чтобы можно было убрать щель.
Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.
При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:
- срезать балку;
- обрезать металл;
- балку приварить на место.
Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.
Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:
- на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
- спиливается несколько миллиметров;
- с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.
Как увеличить высоту проема гаража
Одним из самых распространенных вариантов изменения геометрии ворот гаража является их поднятие по высоте (см. Как поднять гаражные ворота и что надо делать).
Некоторые владельцы гаражей разбирают верхнюю часть проема, уменьшают количество рядов кирпича, заново обваривают раму так, чтобы увеличить высоту. Поднять верхнюю часть ворот на 14 сантиметров или уложить 2,5 ряда кирпичей очень сложно. Это можно решить другим способом.
Инструкция выполнения работ заключается в следующем:
- В полу гаража продалбливаются канавки 2 — 2,5 ширины шины каждая, глубина их 10 сантиметров. Одновременно понижается уровень въезда, что позволяет избежать задевания крышей автомобиля верхней рамы при выезде. Рифленым металлом, который крепится на полу, застилается дно колеи.
- Проем гаража можно выполнить по примеру размеров другой машины. При этом следует учитывать разницу размеров по высоте шин.
- Определяется зазор между крышей машины и верхней рамой. Он должен быть свыше семи сантиметров.
- С двух сторон в верхней части проема выпиливаются по 60 сантиметров швеллера.
Watch this video on YouTube
- Выбивается несколько кирпичей.
- Обвариваются образовавшиеся П-образные конструкции швеллером, закрепленным в кирпиче.
- Немного поднимаются нужные листы, чтобы закрыть эти отверстия.
- Переносится гаражный засов и электропровода, размещенные в верхней части ворот.
При подготовке к изготовлению гаража сначала следует рассчитать величину проема строения и будущих ворот, с учетом возможной смены автомобиля на большие габариты. Лучше, если сразу будут устроены широкие гаражные ворота, чтобы не пришлось их в скором времени увеличивать.
Как правильно выполнять строительство гаража, увеличивать при необходимости величину проема и ворот, подскажет видео.
Расширение проема гаражных ворот
Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:
- Вариант первый
— увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления; - Вариант второй
— вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит; -
Использовать стальные уголки
для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.
К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.
Как расширить и увеличить проем с помощью стального уголка
Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.
Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.
С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.
Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.
Разборка кладки как способ увеличить проем гаражных ворот
Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.
Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.
У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Зачем поднимать гаражные ворота
Поднятие ворот гаража может потребоваться в следующих случаях:
- фундаментное основание просело вместе со стеной, следовательно, исчезла возможность открытия створок, так как их низ зацепляется за отмостку;
- произошло деформирование воротных петель либо они подверглись существенному износу, створки наклонились;
- величина проема гаражной двери не позволяет парковать авто с большим клиренсом либо высокой посадкой кабины («Газель», «УАЗ-Патриот»).
https://youtube.com/watch?v=kWT47GC6ypA
Существуют разные методы подъема ворот кирпичного гаража. Нужно отметить, что при использовании определенных способов может понадобиться осуществление снятия двери с петель.
Ремонтные шайбы
Если воротные створки деформированы по причине провисания пары петель, нужно следовать таким рекомендациям:
- Для поднятия опущенной створки требуется установить шайбы регулировки. Толщина выбирается при учете глубины, на которую провисают петли.
- Для монтажа шайбы необходимо убрать створку с петель, поставить шайбу, вернуть створку на место.
- Если нет возможности использовать шайбу подходящего размера, можно установить в петлю дополнительный шарик.
Уменьшение перемычки (поднятие рамы)
Один из самых трудных методов. Тяжелая конструкция из стали закреплена бетоном, потому, перед ее поднятием, нужно демонтировать воротные створки. Если фундаментное основание просело, требуется убрать 1-2 кирпича из кладки (зависит от высоты поднятия). Посредством перфоратора либо специального молотка с зубилом нужно убрать бетон из-под расположенных сбоку стоек рамы и балки порога.
С помощью лома, просунутого под центральную часть рамы, она поднимается на маленькую высоту. Вставляется клин, затем процедура повторяется для боков рамы. Боковые клинья вбиваются с противоположной стороны балки порога. После того, как промежуток между рамой и землей увеличивается до пяти-шести сантиметров, нужно использовать подкатной домкрат, способный поднять вес до пяти тонн. Посредством домкрата осуществляется дальнейшее поднятие рамы.
Аналогично приподнимают расположенную сверху балку рамы. После того, как часть кирпичной кладки выбита, выполняется отрез вертикально размещенных стоек и верха рамы. Отрез осуществляется выше мест закрепления петель.
Масса срезанной части рамы не превышает семидесяти килограмм. Ее можно приподнять стандартным домкратом, который установлен на порог. Промеж расположенной сверху планки и домкрата устанавливают бревно/брус. После этого проводится поднятие на необходимый уровень.
Изменить уровень порога
При использовании данного метода не понадобится демонтировать ворота. Не рекомендуется использовать этот способ, если низ рамы располагается почти на уровне земли. Понадобится монтировать горизонтально размещенные распорки (для временной фиксации рамы). Воротные створки открываются, после чего низ рамы убирается.
После этого выполняется выбивание части порога. Затем низ рамы, посредством сварки, возвращается на свое место, распорки вытаскиваются. Далее необходимо залить порог раствором цемента.
Подрезать полотно
Если створки стали касаться земной поверхности, и ворота сложно открывать, можно обрезать низ посредством болгарки. Для устранения щели, которая появится после обрезки, можно закрепить в нижней части резиновый уплотнитель либо кусок шланга.
Восстановление деформированного проема
Если проем при сооружении гаража был сделан неправильно, может проявляться боковое перекручивание створки. Главная причина деформирования – расположенная сверху каркасная балка. Понадобится отыскать точку напряжения в этой балке.
Если простукать балку по всей длине, можно найти точку напряжения. В ней материал балки начинает колебаться. Разрежьте это место болгаркой, посредством сварочного аппарата поставьте шину жесткости.
Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
- На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
- Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
- Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
- После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
Из-за особенностей конструкции створки, под сто кило весом, в открытом состоянии от собственной тяжести и порывов ветра проседают и выгибаются так, что закрыть ворота в гараже на подсевшую и деформированную раму, без рихтовки своими руками, практически невозможно. Приходится поднимать ворота, снимать и выравнивать петли.
Увеличить проект гаражных ворот
Данный способ используется нечасто, так как является весьма трудоемким.
По высоте
Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.
Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.
Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.
В ширину
Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.
Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».
Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).
https://youtube.com/watch?v=esDlgD_53Vc
Зачем поднимать ворота
Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:
- износ петель;
- деформация рамы;
- неправильное проектирование;
- нарушение целостности фундамента;
- замена транспортного средства.
Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.
Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.
Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.
Это интересно: Дренажная система «Softrock»
Поточный ремонт ворот
В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:
- Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
- Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.
Совет!
Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.
Как поднять ворота в гараже
Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы
При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой
Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.
В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.
Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.
Поднятие рамы гаражных ворот
Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.
Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.
Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.
Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.
Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.
Поднятие рамы гаражных ворот
Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.
Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.
Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.
Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.
Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.
