Как подключить люстру вентилятор 3 провода
Сегодня существует огромный выбор светильников и люстр с разнообразными «наворотами». Проблема подключения их довольно актуальна, но не всегда всё ограничивается двумя проводками
Посему первое, на что нужно обратить внимание, приобретая подобный осветительный прибор, — это на наличие инструкции в коробке с люстрой
Типы люстр
Рассмотреть каждую схему подключения отдельно фактически невозможно, так как каждый отдельный производитель использует собственную схему — тут уж, как говорится, «каждый суслик в поле — агроном». Однако сами изделия можно условно разделить по принципу работы на следующие подгруппы:
- с прямым включением элементов;
- с раздельным включением;
- с поддержкой нескольких режимов вращения лопастей, горения люстры;
- с датчиками, позволяющими прибору реагировать на движение;
- с отдельным блоком управления, который позволяет производить тонкую настройку;
- комбинированные варианты.
Наиболее простая модель — представители первой вышеуказанной группы, так как их подключение фактически ничем не отличается от обычного осветительного прибора, за исключением того, что придётся также учитывать питание, идущее к вентилятору. Управление осуществляется при помощи выключателя с одной клавишей, то есть фактически такой прибор имеет только два режима — «включить» и «выключить».
От чего зависит сложность подключения
Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение. Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.
Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете.
И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».
Простейшая схема
При правильном подключении через одноклавишный выключатель сразу включается люстра и вентилятор. Производится оно как и в случае с обыкновенной люстрой безо всяких «наворотов» и изысков, особо описывать здесь и нечего. Главное — не перепутать «ноль» с «фазой» при подсоединении самого выключателя.
https://youtube.com/watch?v=lfdtnSWFJe8
Простейшее подключение люстры с вентилятором
В данном случае понадобится отдельно заводить питание на саму люстру и на вентилятор, от разных клавиш выключателя, и их должно быть как минимум две. Если светильников несколько на один выключатель с кучей клавиш, то возможны и более сложные варианты решений — включение всех люстр сразу либо по отдельности, вместе с вентиляторами или так же отдельно.
Многоклавишный выключатель для сложных вариантов подключения
Типы заземлений
При подключении люстры важную роль играет тип заземления в жилище. Чтобы его определить, иногда достаточно вспомнить, насколько давно строился дом и когда менялась проводка в нём. К примеру, в старых домах, где не меняли проводку на современный лад, тип заземления, как правило, TN-C.
Чтобы было понятнее, о чём речь — это заземление подразумевает проведение в квартиру два провода — «нуля» и «фазы»
При этом, обратите внимание, проводники N, PE («рабочий ноль» и «земля») — совмещённые
Достаточно правильно подключить проводники на клеммной коробке, чтобы люстра нормально функционировала.
В новых домах присутствует другая схема заземления — TN-S, она несколько сложнее. Помимо уже двух имеющихся проводов «фазы» и «нуля», добавляется ещё провод заземления, который аналогично выведен в квартиру — так называемый «защитный ноль».
Такое решение — наиболее актуально в настоящее время. Это связано с тем, что появившийся проводник PE («защитная земля») позволяет заземлить все электрические приборы, которые присутствуют в квартире, при этом уравняв их потенциалы.
Само заземление может находиться прямо на питающей дом подстанции.
Программирование пульта от люстры
Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.
Настройка пульта
Чтобы привязать ПДУ к люстре, выполните следующие действия:
- выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
- направьте ПДУ на люстру;
- нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
- после этого отпустите кнопку СН1.
Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.
С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.
Один ПДУ для нескольких светильников
Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.
Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.
При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.
Управление через смартфон
Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.
Синхронизировать умный девайс с потолочным светильником можно с помощью:
Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.
Монтажные работы

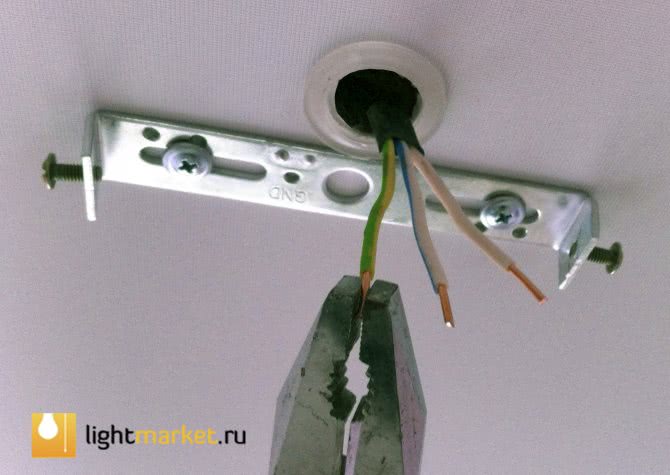

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один — нулевым. Таким образом, управление люстрой может осуществляться с помощью . После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.
Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.
Ремонт и схема контроллера для светодиодной люстры
В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.
Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.
По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.
Где в основном применяется это устройство и как оно работает, я очень подробно расписал в других моих статьях:
. Ремонт и схема светодиодного драйвера.
Всё, хватит вступления. Переходим непосредственно к теме статьи. Для начала рассмотрим,
Схемы подключения к 220 В
Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.
Последовательное подключение
Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.
Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.
Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.
Схемы параллельного подключения
Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.
Параллельное подключение реализуется двумя вариантами:
- Лучевой способ — каждый светильник имеет отдельную пару проводов.
- Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.
Лучевое
Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.
Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным
Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки
Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.
Шлейфное подключение
Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.
Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.
Ваш дом и светодиодные светильники
Преимущества
- Низкий уровень энергопотребления. Светодиодные накладные светильники потребляют в десять раз меньше, чем лампы накаливания, и в три раза меньше, чем люминесцентные модели. Что дает возможность экономить средства на электроэнергии.
- Срок службы сто тысяч часов. Или это можно перевести в 11 лет непрерывный службы. Поэтому они практически не требуют замены.
- Не содержат ртуть. Что является экологически безопасным продуктом.
Еще одним достоинством является то, что светодиодные накладные светильники легко монтируются. Их можно установить в любой вид потолка, чего нельзя сделать со встраиваемыми моделями. Их можно сделать только при глобальном ремонте.
Отрицательные моменты
Как и в случае с любыми другими вещами, есть и обратная сторона медали у светодиодных накладных светильников.
- Высокая цена. Основной недостаток. Светодиодные светильники стоят дороже в 6-8 раз, чем люминесцентные модели.
- «Деградация». Если модель имеет бюджетную стоимость, то через 3-5 лет, интенсивность освещения падает. При условии того, что окупаемость за использования данной модели светильника окупиться только через пять лет, недостаток получается существенный.
Исходя из всего этого, можно сделать вывод, что преимущества и недостатки данных светильников стоят на равных чашах весов. Поэтому делая выбор, четко взвесьте все за и против.
Схемы люстр и светильников с дистанционным управлением
В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.
Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.
В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

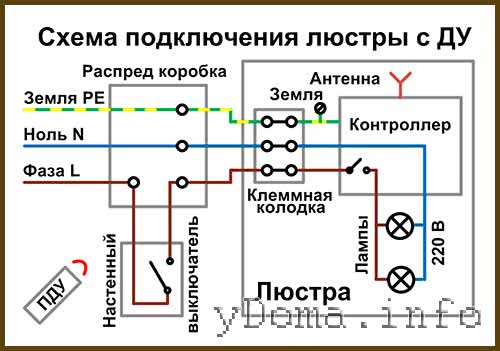

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.
При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.
Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.
Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.
На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.
В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.
Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.
Схема подключения люстры с пультом
Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.
На блоке приведена схема подключения каналов
Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.
В его структуру входят:
- Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
- Система коммутации входного переменного напряжения 240В;
- Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.
Схема подключения разных типов светильников к своему каналу приведена ниже.
На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.
Как подключить светодиодную люстру
Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.
Блок для светодиодной люстры без пульта
Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.
Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.
Как подключить галогенную люстру с пультом управления
Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.
Внешний вид понижающего трансформатора приведен на фото.
Мощность транса должна быть больше общего потребления ламп
Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.
Способы подключения ламп 220 В
Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.
Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:
Последовательный.
Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.
Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.
Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочекИсточник svetilov.ru
Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.
При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.
Лучевой.
Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.
Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.
Распределительная клеммная коробка для соединения проводкиИсточник ytimg.com
СБОРКА ЛЮСТРЫ
Данный процесс достаточно индивидуален, ниже есть ссылки по различным вариантам. Рассматриваем лишь основные, часто встречающиеся моменты.
- Вам необходимо иметь схему сборки. Конечно наш мастер соберёт ее и без этого.
- Сборка каркаса и внутренней электрической части люстры всегда происходит в низу
- Некоторые хрустальные элементы удобнее собирать в низу (блюдца, розетки), а некоторые на верху (кристаллы, подвесы, бусы). Единственное, что объединяет процесс, так это то, что делать это необходимо в тонких тканевых перчатках, так как убрать следы пальцев очень сложно.
- Для установки галогеновых лампочек так же используют тканевые перчатки, так как даже мельчайшие следы на них вызывают перегрев и ведет к быстрому перегоранию.
Сборка рожковых люстр

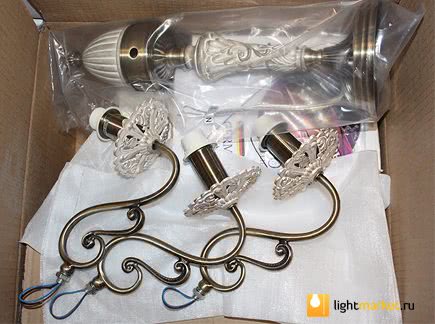

Рожковые люстры часто продаются в разобранном виде, так производители немного экономят на размере коробки, а так же это позволяет лучше сохранить люстру при транспортировке, что не маловажно. Вот примерно в таком виде покупатель впервые видит то, что становится красивой люстрой
Вот примерно в таком виде покупатель впервые видит то, что становится красивой люстрой.
Нужно прикрутить рожки к центральной части. Потом произвести коммутацию электрических проводов. В комплекте обычно есть изолированные наконечники, как раз для этого.
Производители используют провода двух цветов, в нашем случае синий и коричневый. Наша задача соединить все провода синего цвета вместе, закрепив их наконечником. После тоже самое проделать с проводами коричневого цвета. Кабель основания как правило имеет три провода, два для питания и третий для заземления. В случае когда требуется подключить люстру на два выключателя, можно использовать этот третий провод.
Подготовка элементов крепления и установка люстры
- Установка люстры как правило происходит в неудобной позе (например, на стремянке), и в одной руке будет светильник, а другой рукой вы будете его крепить. Поэтому рекомендуем убедиться, что все элементы конструкции соответствуют друг другу и надежно закреплены.
- Если и старая и новая люстры крепились с помощь крюка, то Вам необходимо только проверить его надежность.
- Если старая люстра крепилась с помощью крюка, а новая с помощь крепежной планки, и наоборот, то придется установить соответствующие элементы на потолок. Обычно для этого нужны — саморезы, дюбеля соответствующего размера и перфоратор (крепежная планка входит в комплект светильника).
- Центр тяжести некоторых люстр не совпадает с их геометрическим центром. Такую люстру невозможно повесить на «крюк», так как возникает перекос. Но и обычная планка не подходит, так как возможен люфт относительно ее оси. Такие светильники устанавливают на «крестовую» крепежную планку.
- Если у Вас натяжной потолок, Хочется отметить, что в последнее время «потолочники» стали экономить на материалах, они стали устанавливать кусок бруска, за место толстой фанеры. В случае большого веса люстры, а также большого размера монтажной пластины, брусок оказывается недостаточным. Поинтересуйтесь заранее, какую закладную собираются Вам поставить, попросите надежную закладную. Тогда установка люстры любого типа будет проще.
Какие материалы можно использовать
В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.
Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.
