Сборка электрощита: создание схемы и монтаж

Оглавление

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
Тестером проверяется напряжение на выходе автоматов защиты.
Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
В розетках проверяется напряжения.
выполняется проверка освещения.
в таком режиме электрический щит должен поработать несколько часов.
Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Как собрать электрический распределительный щиток для квартиры

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Как провести проводку в квартире своими руками?

Как установить дверной электрический звонок — пошаговая инструкция

Что такое дин рейка?

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Как правильно подключить: порядок выполнения работ

Вы уже выбрали прибор, запаслись необходимыми инструментами, значит, можно выполнять монтаж автоматов в щитке. Если соблюдать строгую последовательность и все меры безопасности, то процедура пройдет достаточно быстро и безопасно для здоровья и жизни самого установщика. Порядок выполнения работ выглядит так:

обесточьте электрический щит. Проверьте, нет ли электричества, с помощью индикаторной отвертки;
позаботьтесь о том, чтобы не произошло неожиданное включение электроэнергии;
защелкните оборудование на ДИН-рейке;
позаботьтесь о надежной фиксации. Он не должен двигаться;
если полюс один, то снизу с клеммы выходит фаза цепи, а вверху с клеммы – фаза устройства;
если полюса два, то слева вверху и внизу на клеммы подаются одинаковые фазы, а справа на нижнюю и верхнюю клеммы подают ноль. Так определяется нулевая шина в щитке;
если полюсов три, то вход и уход фаз должен быть определен в четкой последовательности. Ориентируются по буквам латинского алфавита, которые нанесены снизу и сверху: А,В,С либо L1, L2, L3 (в зависимости от самого агрегата);
если полюсов четыре, то дополнительная клемма служит для ноля;
мнения электриков о том, как правильно подключить автомат сверху или снизу, иногда разделяются. Опытные специалисты советуют сверху крепить входящие линии, снизу – уходящие. Это общепринятая система, которая поможет избежать ЧП при замене оборудования в ближайшем или далеком будущем;
на кабелях при подключении не должно появиться перегибов, в таком случае система не будет нормально работать, возможны сбои, неточности;
лишние части линий питания надо удалить кусачками;
далее нужно удалить изоляцию с конца кабеля, если таковая имеется;
если кабель многожильный, то наконечники надо оконцевать. Таковы требования элементарной техники безопасности;
проверьте правильность подключения и надежность закрепления на ДИН-рейке;
установите кабель в клеммы и закрепите с помощью отвертки. Слишком сильное перетягивание может быть опасно для агрегата. Усердствовать в данном случае не стоит;
подайте напряжение;
проверьте, поступает ли напряжение. Организовать проверку можно с помощью индикаторной отвертки.

Важно подключать автоматы последовательно, чтобы не нарушить работу сети

Подключать можно по схемам:

1) счетчик – агрегат – потребители;

2) счетчик – групповой агрегат – выключатель – группы агрегатов – потребители.

В первом случае при срабатывании устройства отключится вся сеть, во втором – лишь конкретная ее часть, где произошло ЧП.

Что такое ток утечки и чем он грозит

Как известно, всю работу в электрооборудовании производит электроток, который подается по проводам. В однофазной сети проводов два: фазный и нулевой. В трехфазных сетях таких проводов четыре: три фазы и ноль. В любом случае ток бежит в прибор по фазе (фазам) и возвращается на подстанцию через ноль*.

Иными словами, сколько электроэнергии в вашу квартиру зашло по фазе, ровно столько же и вышло. Допустим, соседи сверху вас качественно залили. Намокли стены и, естественно, электропроводка. Теперь часть электроэнергии с фазных проводов стекает в землю по промокшей изоляции и стенам. Ситуация изменилась — входящий по фазе электроток, который складывается из токов потребления оборудованием и «сбежавшим», становится несколько больше выходящего по нулевому проводу.

Теперь ток, входящий по верхнему питающему оборудование проводу больше того, который течет обратно по нижнему — к нему добавляется Iу.

Чем это грозит:

Перерасход электроэнергии.
Пожар.
Поражение электротоком.

Прежде всего, перерасход электроэнергии. Ток бежит, вы за него платите, но реальной работы он не делает. Но это, как говорится, цветочки. Ток утечки не делает полезной работы, но он трудится! Он греет место утечки (обычно залитые водой распределительные коробки) и всю проводку. Результат — возгорание. Пожар. Причем случится он по закону подлости в ваше отсутствие или, что хуже, ночью.

Теперь другая ситуация. В результате поломки той же стиральной машины или электротитана напряжение попало на корпус устройства. Если приборы не заземлены (а это практикуется повсеместно, хотя по уму недопустимо), внешне это никак не проявляется, и тока утечки нет. Просто корпус прибора оказался под напряжением. Вы касаетесь металлического кожуха оборудования и попадаете под опасное для жизни напряжение. В этом случае ток утечки, который быстро появится, — это ток через вас!

Итак, ток утечки — по сути, неучтенный ток, который течет по фазному проводу, но не вытекает по нулевому. Он теряется неизвестно где и стекает теми или иными путями (по той же мокрой штукатурке или арматуре) в землю.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Можно ли ставить автомат наоборот

user warning: Table ‘./druit/cache_filter’ is marked as crashed and last (automatic?) repair failed query: cache_get /* Гость: cache_get */ SELECT data, created. можно ли вместо вариатора поставить автомат

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: ctrl + d. Другие наоборот, Где ставить узо до или после автомата? автомат на 10А, УЗО на 16А

Вопрос такой: можно ли на автомат с током 10А подключить имеющийся в наличии УЗО с .

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеточные группы ванных и душевых помещений и цепи освещения подвалов и гаражей. При монтаже электропроводки всегда возникает вопрос: как подключить дифавтомат, где его установить, сразу после счетчика или перед ним, на каждую группу ставить или один на несколько?

Это естественно, так как хочется безопасности и надежности в доме. Сейчас все больше людей начинают использовать дифавтоматы в качестве средств защиты от токов утечки и короткого замыкания. Многие производители стали выпускать приборы с индикаторами, показывающими, какой из автоматов отключил линию, дифференциальный или обычный.

Как подключать

Становится понятна причина отключения и упрощается поиск неисправности. Остался еще один аргумент, мешающий повсеместному замещению автоматических выключателей и УЗО дифференциальными автоматами. Это цена, но при недостатке места в электрощитке, он становится не таким значимым.

Прежде, чем приступать к монтажу и подключению дифавтоматов, нужно определиться с их видами. Внешне они все одинаковы, но характеристики различаются очень сильно, даже при одинаковом номинальном токе.

Изготовление арбалета своими руками чертеж самодельного арбалета

Особенности конструкции

Рассматриваемые изделия выпускаются в следующих исполнениях:

Однополюсные (или одинарные).
Двухполюсные.
3-х и 4-х полюсные.

Каждое из этих исполнений необходимо рассмотреть отдельно.

Первый вариант – это простая одиночная пластина с зубьями, размещенными на основании с определенным шагом. Двухполюсное исполнение представлено более сложным изделием, содержащим две медные изолированные одна от другой пластины с удвоенным расстоянием между штырями (фото ниже).

Штыри одной пластины сформованы таким образом, чтобы они располагались в одну линию с зубьями другой. А измененный шаг между контактами 2х полюсной перемычки объясняется тем, что они предназначены для сочленения приборов АВ с сочетанием клемм L+N или L1+L2. Именно поэтому зубья в таком соединителе располагаются через один.

Фирменные гребенки с тремя и четырьмя полюсами используются в следующих редких случаях:

Когда требуется соединить одноименные клеммы в сочетании L1+L2+L3 (при трехфазной подводке).
При необходимости сочленения 4-х контактных групп (три фазы, дополненные нулевой шиной N). Образец такой гребенки представлен на фото ниже.

Известные виды соединительных шин различаются также по количеству и форме зубьев.

Согласно второму признаку они могут иметь следующие исполнения:

В виде одиночного штыря (PIN).
В форме вилки (FORK).

По числу зубьев в каждой их линеек они делятся на изделия с 12, 24, 36, 48 или 60 отводами-штырями, размещенными на пластине с шагом примерно 1,8 сантиметра.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры – это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Создать идеальную атмосферу

Любой электротехнический прибор чувствителен к состоянию окружающей среды. При высоких температурах оборудование перегревается, при низких – замерзают его электронные компоненты. Повышенная влажность и конденсат способствуют появлению коррозии и влияют на стабильность работы всей системы. В условиях, когда множество устройств работает в замкнутом пространстве шкафа, значение микроклимата сильно возрастает.

Создание идеальных условий для оборудования внутри корпуса достигается с помощью специальных устройств по управлению микроклиматом.

Поддерживать нужную температуру и защищать от образования конденсата помогут обогреватели и вентиляторы от EKF. Это надежные исполнительные устройства, работу которых легко регулировать с помощью компактных термостатов и гигростатов, устанавливаемых на DIN-рейку. Термостат следит за показателями температуры и отдает команды обогревателю или вентилятору, если она выходит за пределы заданной нормы. По аналогичному принципу гигростат следит за поддержанием фиксированного уровня влажности в шкафу.

Если условия работы шкафа предполагают активное использование обоих приборов, то следует установить прибор, в котором термостат и гигростат EKF объединены в одном корпусе. Он сэкономит пространство и повысит удобство управления.

Массивные распределительные шкафы предназначены для оборудования, которое будет долговременно использоваться на определенном объекте. Но зачастую во время строительства или ремонта нужно организовать временное питание для электроинструментов или осветительных приборов. Для этих целей в линейке Basic выпускается ящик с понижающим трансформатором ЯТП, или как этот прибор иногда неправильно называют щит ЯТП. Кстати, если во время таких работ приходится думать о том, как закрепить кабели, то рекомендуем использовать хомут металлический – надежное крепежное изделие для тяжеловесных элементов коммуникаций.

Выбор автомата

Прежде чем приступить к монтажу, необходимо правильно подобрать изделие. Сколько поставить: один или несколько, на какую мощность, какого производителя? Нужен ли вводной автомат? Подключать до счетчика или после? Эти вопросы самые часто задаваемые.

Каждый выключатель характеризуется такими параметрами:

номинальным током (указывается в А);
рабочим напряжением эл. сети (указывается в В);
количеством полюсов;
максимальным током к.з.;
времятоковой характеристикой (время срабатывания устройства в зависимости от величины протекающего тока – предельная коммутационная способность (ПКС)).

Последний параметр указывается в цифрах, которые означают, при каком значении тока устройство сохранит свою работоспособность. В быту применяются изделия, имеющие цифры 4500, 6000 и 10000 А.

Производители обычно все это указывают прямо на корпусе прибора, включая принципиальную схему включения в работу и условное обозначение выключателя.

Размещение технических характеристик автомата на корпусе прибора

Выбор выключателя осуществляется по мощности нагрузки и сечению подключаемого провода. Выбирают обычно по 2 параметрам: току перегрузки, току отключения при к.з.

Перегрузка возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше или равным расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств (указывается в паспорте). Далее полученную цифру делят на 220 (вспоминаем физику и закон Ома) и получают искомый ток перегрузки. Необходимо еще учесть одно обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при к.з. – это та его величина, при которой происходит отключение автоматического выключателя. Его тоже рассчитывают, а затем подбирают по типу защиты. В нем заложены значения тока отключения по отношению к вероятному току к.з. Зависит этот ток от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением B, C, а на вводе – D (см. размещение обозначения на рисунке).

Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или дифференциальный автомат.

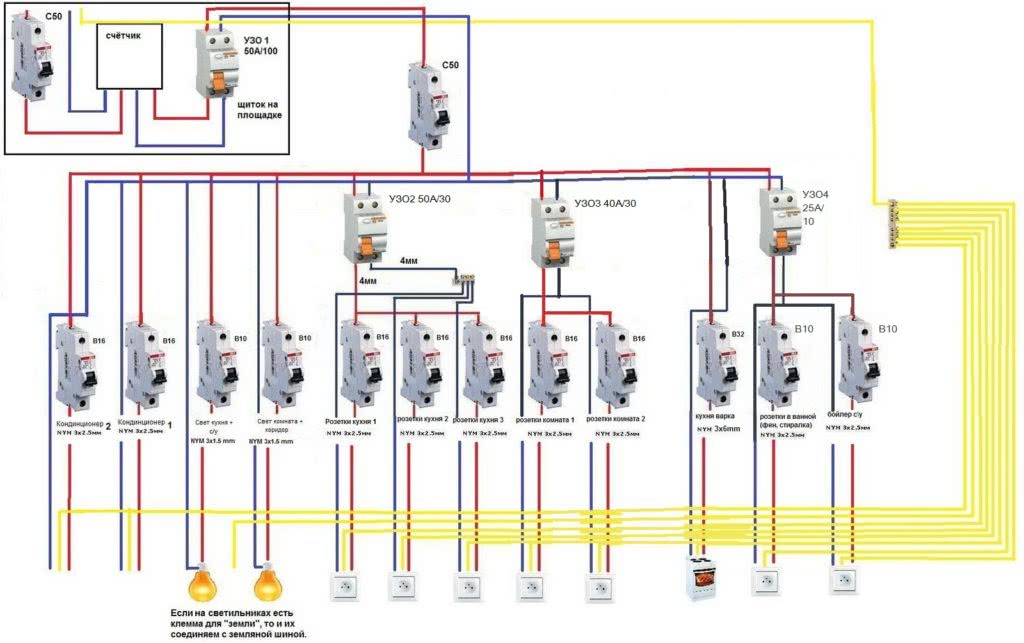

Схема подключения устройств защиты в распределительном щитке
