Схема подключения люстры с пультом
Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.
На блоке приведена схема подключения каналов
Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.
В его структуру входят:
- Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
- Система коммутации входного переменного напряжения 240В;
- Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.
Схема подключения разных типов светильников к своему каналу приведена ниже.
На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.
Как подключить светодиодную люстру
Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.
Блок для светодиодной люстры без пульта
Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.
Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.
Как подключить галогенную люстру с пультом управления
Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.
Внешний вид понижающего трансформатора приведен на фото.
Мощность транса должна быть больше общего потребления ламп
Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.
Установка контроллера
Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.
Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.
Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.
Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.
Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.
Контроллер, который мы ремонтируем
Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803
, фото внешнего вида которого я уже приводил в начале статьи.
Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.
Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:
Чуть поближе:
Три реле (черные, слева) соответствуют трем каналам управления.
Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:
На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.
Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:
Зачем нужны кнопки М1 и М2.
Так для чего же тогда кнопки М1 и М2, кроме синхронизации? Мы ответим на этот вопрос, ответ на который не знает даже поставщик!!!
Вот простой пример:
У Вас большое помещение, в которое Вы захотели установить например, четыре светильника. Плюс ко всему захотелось, что бы они управлялись одинаково не все сразу, а попарно ( два светят одним светом, два другим). Раньше для такого случая нужно было иметь под рукой два пульта. Теперь всё гораздо проще. Синхронизируйте кнопкой М1 первые два светильника, и кнопкой М2 другие два светильника. Всё!!! Теперь имея один пульт, управляем группами светильников в одном помещении, переключая кнопки М1 и М2.
Неисправности люстры с ПУ и их устранение
Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?
- Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
- Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
- Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.
https://youtube.com/watch?v=8qPqJQvr2-o
Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.
Как поменять контроллер
Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.
Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.
Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?
- для этого сначала из схемы отключается контроллер;
- затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
- если одна из них не горит, значит, придется разбираться с блоком ее питания;
- если, наоборот, все группы горят нормально, значит, все дело в контроллере.
В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.
Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.
Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.
Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.
Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.
Собираем люстру
Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.
Вот на фото, стою перед люстрой на коленях:
Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.
Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.
Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.
На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.
Подписывайтесь! Там тоже интересно!
Популярные неисправности
Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:
- У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
- Вышел из строя электронный переключатель для люстры.
- Невозможно включить осветительный прибор при помощи пульта.
- Включить люстру не получается никаким способом.
На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.
При использовании пульта не включается люстра
Причины неисправности и их устранение:
- Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
- Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.
Схема подключения указана на самом электронном трансформаторе
- Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.
Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:
- Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
- Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.
При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.
Действия при частично неработающих лампах в люстре
Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:
- При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
- Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
- При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.
Лампочки светят при шевелении светильника
Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.
Люстра совсем не функционирует
После возникновения такой ситуации необходимо поступить следующим образом:
- Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
- При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
- Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.
Довольно качественные люстры с пультом дистанционного управления, которые
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль
Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
-
Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

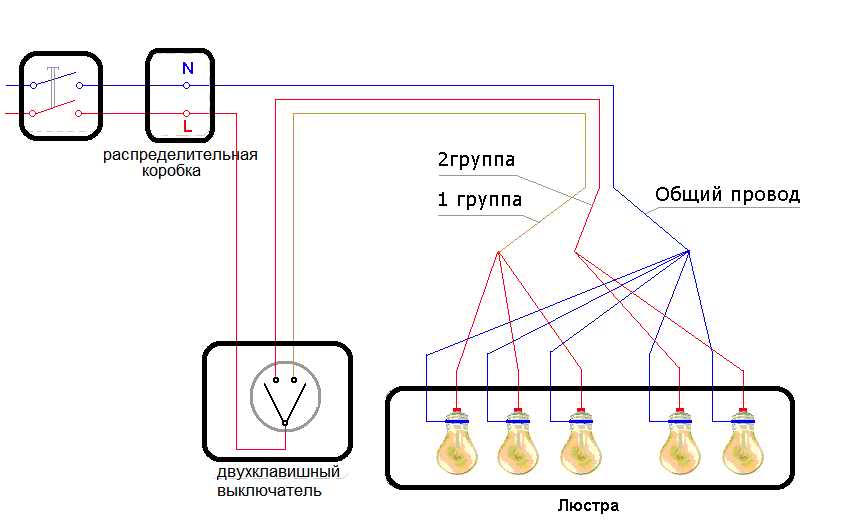

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль
В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»
Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».
Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
https://youtube.com/watch?v=Boy5NqqE6wg
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто
Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному
Схема подключения люстры в этом случае показана на рисунке ниже.
Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Это интересно: Как сделать отверстие в гипсокартоне под светильник?
Устройство люстр с пультом управления
Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.
Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки
Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:
- Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
- Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
- Блок драйвера питания линии светодиодных ламп.
Прежде всего нужно разобраться в маркировке и обозначениях
Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.
Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.
https://youtube.com/watch?v=tphCdFxDDJY
https://youtube.com/watch?v=y2AVmQAzz6M
https://youtube.com/watch?v=SMf3LiktE3w
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.
Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться
При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!
Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
https://youtube.com/watch?v=24jWE_s2BWo
При наличии подсветки, гирлянд
Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
