Что такое короб для электропроводки


Кабель-канал для проводки Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

  • Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
  • Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации

Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.

Применение металлического короба для скрытой проводки

Итак:

  • Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
  • Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.

Применение металлического короба для открытой проводки

Итак:

Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

https://youtube.com/watch?v=cGMaEQFfj8Y

  • Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
  • Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Способы крепления на стену


Жидкие гвозди можно использовать как временный способ крепления Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Монтаж разных видов каналов


Напольный короб Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

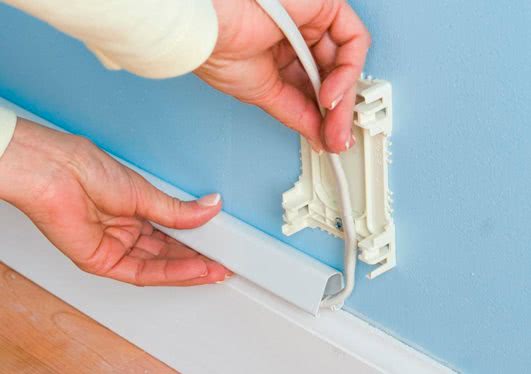

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Угловые


Использование углового кабель-канала Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные


Парапетный кабель-канал под розетки и выключатели Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Алгоритм крепления коробов

Работы по креплению коробов могут различаться в зависимости от материала и типа некоторыми нюансами, но в целом технология одна и та же.

Прежде всего надо разобрать короб, сняв с него верхнюю крышку. Теперь можно закреплять основную часть изделия к выбранной поверхности (например, к стене). Между двумя соседними креплениями должно быть не меньше полуметра. На некоторых изделиях имеются специальные отверстия, их можно и нужно использовать.

Для металлических коробов могут быть применены разные крепёжные элементы. Причём многое зависит и от того, на какую именно поверхность крепится кабель. Для деревянных поверхностей лучшим вариантом будут саморезы, для бетона и кирпича — дюбель-гвозди, для крепления на металл — «клопы» (особые саморезы для металла). Лёгкие и тонкие пластиковые короба дозволяется крепить ПВА-клеем или даже двусторонним скотчем.

После установки короба в него нужно аккуратно уложить кабель. Провода можно укладывать по одному или пучком, скреплённым обоймой. При этом желательно промаркировать каждый кабель, чтобы специалист-электрик мог быстро разобраться в схеме.

Последний этап — установка крышки. Смазать имеющиеся на изделии запорные пазы или защёлки не помешает герметиком. Это снизит возможность попадания внутрь влаги, мусора и пыли.

Виды металлических коробов

Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.

Итак:

  • Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
  • Перфорированные короба лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.

На фото представлен сетчатый короб

  • Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
  • Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.

Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.

Критерии выбора каналов


Виды соединений кабель-каналов Для правильного выбора короба электрического для электропроводки нужно учитывать ряд факторов.

Размеры приспособления. Провод должен без трудностей умещаться в канал, но при этом не должно оставаться большое количество места. Также заранее нужно продумать, сколько кабелей будет помещено в один канал.
Материал короба. Определяется местом установки, климатическими условиями, финансовыми возможностями покупателя.
Короба для электропроводки имеют определенную длину. Рекомендуется их брать с небольшим запасом.
В случае укладки кабелей в доме рекомендуется брать легкие короба из пластика или металла, подходящие под дизайн помещения.
Обязательно потребуется приобрести дополнительную фурнитуру (фиксаторы, соединительные элементы). Она позволит надежно закрепить короб на поверхности.
Все крепежные детали и заглушки для расключения должны быть на месте

Важно проверить, открывается ли короб для кабеля руками. Мастер не должен прилагать больших усилий, чтобы снять верхнюю часть.
Внешний вид должен подходить под цвета комнаты, розеток, выключателей.
