Способы закрепления
Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.
Способ закрепления | Порядок работы, советы | Монтажная поверхность |
при помощи саморезов | саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется | |
дюбель-гвоздями (быстрый монтаж) | с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают | позволяет надежно закрепить на бетонной стене, кирпичной, каменной |
«клопами» | закручиваются шуруповертом через указанное выше расстояние | тонкий металл (меньше 2-х мм) |
клеем (жидкие гвозди) | наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы | дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности |
Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:
https://youtube.com/watch?v=TEQEswqFC9Q
Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).
При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.
Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.
Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.
Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Для удобного монтажа электротехнические короба компонуются специальными аксессуарами:
- заглушками;
- внутренними и внешними углами;
- переходниками;
- Т и Г-образными ответвлениями.
Комплектующие для кабель-каналов Применение кабель-канала актуально для многих случаев, например:
- при монтаже электрической проводки в деревянных домах с повышенной влажностью;
- для устранения проблем со скрытой электрической проводкой.
Крепление проводов в специальных электротехнических каналах, называемых кабель-каналами (далее по тексту – КК), является разновидностью открытой электропроводки и успешно конкурирует со скрытой проводкой, требующей:
- штробления кирпичных или железобетонных стен дома для укладки кабельных линий;
- последующей заделки штукатуркой;
- «облагораживания» заштукатуренных штроб.
Монтаж кабель-канала проводится для:
- скрытия уложенных проводов и кабелей;
- защиты токопроводящих линий от механических повреждений;
- придания эстетичного внешнего вида смонтированной трассе электропроводки.
Кабель-канал с розетками
При использовании специальных аксессуаров места прохождения пластиковыми КК внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов КК можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.
При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:
- Для прохождения внутреннего угла необходимо:
- в месте изгиба трассы КК сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
- согнуть короб под нужным внутренним углом;
- установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
- закрыть короба отрезками крышек.
- Для монтажа КК по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.
Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.
КК с кабельной проводкой
Наши преимущества
Доступность. Мы открыты вашим заявкам каждый день, поскольку работаем без выходных. Вы можете оставить заявку на нашем сайте или позвонить нашему диспетчеру, назначить желаемое время нашего визита, и наш специалист прибудет к вам во всеоружии точно в срок.
Полный арсенал. Мы обладаем всем нужным оборудованием для монтажа телефонного и телевизионного кабеля в квартире. Также мы привозим с собой расходные материалы.
Качество работы. Наши мастера – настоящие профессионалы своего дела. Они выполнят свою работу настолько качественно, что вы будете пользоваться телевизором и телефоном много лет и вспоминать нашего специалиста добрым словом.
Гибкая ценовая политика. Наши услуги доступны любой категории клиентов, а наши цены становятся доступнее, когда мы устраиваем соблазнительные акции и предлагаем внушительные скидки.
Итак, если вам требуется прокладка телефонного или телевизионного кабеля, обращайтесь к нам. Вы останетесь довольны нашей работой.
Прокладка антенного кабеля от м\п |
100 |
Прокладка кабеля от эл.щитка до 1 телевизора |
1400 |
Прокладка кабеля к 2 телевизорам и более 1400 + |
700 |
Установка, замена ТВ или интернет розетки |
350 |
Все цены указаны со стоимостью выезда мастера по Москве и в ближнее Подмосковье.
Наш сервис выполняет работы по всей Москве и Московской области.
Сегодня мы расскажем вам про прокладку телевизионного кабеля в квартиру. Мы расскажем про разводку кабеля по квартире к телевизорам и осветим основные моменты и правила этого процесса. А главное, мы сообщим вам, как сделать так, чтобы качество изображения и звука в телевизоре было отличным.
Чтобы успешно проложить в квартире ТВ кабель, нужно учитывать некоторые правила и особенности этого вида работ. Мы будем рассматривать самый сложный вариант таких работ – подвод кабеля с лестничной клетки через межэтажную щитовую коробку с последующей разводкой ТВ кабеля к телевизорам.
Прокладывая кабель, помните следующие правила:
Телевизионные кабели для подключения соединяются между собой и затем подключаются к телевизору с помощью специальных устройств.
Чтобы смонтировать телекабель в квартире, необходимо приобрести:
- усилитель телесигнала. Он используется в любой квартире для усиления сигнала, идущего от общей телевизионной антенны к телевизору. Он подсоединяется к телекабелю на винтовых разъемах;
- разветвитель телекабеля. Он передает сигнал от антенны в разные комнаты квартиры к различным телевизорам;
- сумматор ТВ сигналов. Он похож на разветвитель. Он суммирует телесигналы от антенн с разными частотными диапазонами в один телесигнал и подает его по одному кабелю к телевизору;

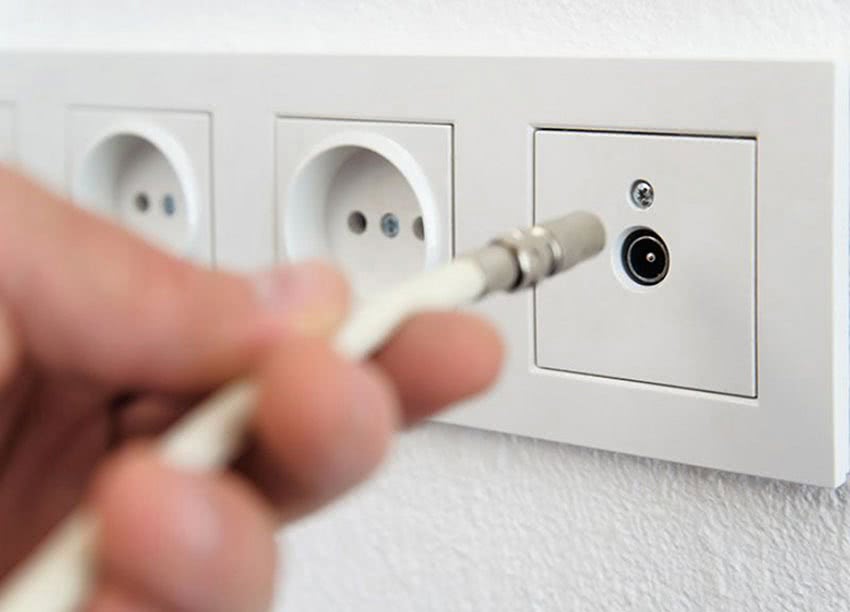

- телевизионная розетка с F разъемом. Она нужна для подключения антенного штекера. Это итоговый пункт подачи телесигнала к телевизору. Она крепится в коробке в стене. Телевизионный кабель, который идет к ней, крепится на винтовых зажимах;
- антенные штекеры. Они нужны для итогового подключения телевизора кабелем с двухсторонними антенными штекерами к ТВ розетке. Эти штекеры присоединяются к кабелю пайкой и навинчиванием штекера на кабель. В результате, создается прочное экранированное соединение.
Несколько способов устройства открытого типа электропроводки
Прокладка электропроводки открытого типа предполагает прокладку электрических проводов непосредственно по поверхностям ограждающих конструкций
Первоначально необходимо обратить особое внимание, что не имеется ввиду навеска электрокабелей по поверхностям ограждающих конструкций. На сегодняшний день существуют определенные методы, позволяющие максимально «скрыть» факт прокладки электрических кабелей и осуществить их установку в открытых местах, чтобы открытая проводка максимально соответствовала общей концепции помещения или здания
Для этих целей существуют определенные методы устройства открытого типа проводки:
- Устройство электрических кабелей в кабельных каналах. Имеется ввиду так называемая «обертка» для электрических кабелей, применяемая для их фиксации на поверхностях ограждающих конструкций. Кабель-каналы предполагается использовать самой разнообразной конфигурации (от простейшего до фигурного, и с применением самой разнообразной расцветки).
- Устройство электрических кабелей через плинтус со специальными кабельными отделениями. Так, обычный плинтус содержит внутри себя специальное кабельное отделение, которое закрывается снимаемой крышкой и вмещает электрокабели.
- Прокладка электрокабелей в гофрах. Используется в сложных местах и подсобных помещениях.
- «Ретро» или же «под старину». Электрокабели в данном случае укладываются по поверхностям стен на изоляторах, что соответствует стилю 60-х гг ХХ века.
Зачастую открытая электропроводка реализуется в тех местах, в которых по определённым причинам нет возможности осуществления ремонтных работ, разрушающих поверхности конструкций стен. Этот тип прокладки электропроводки гораздо проще в сравнении со штробление конструкции стены по всему объему помещения, и может быть осуществлен самостоятельно, т.е. без осуществления капремонта помещения. Также возможно дополнить имеющуюся уже в помещении электропроводку в помещении розеткой, переключателем (линией) посредством монтажа открытого типа электропроводки.
Виды кабель каналов
При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ. Кабель-каналы условно разделяются на следующие виды:
Кабель-каналы условно разделяются на следующие виды:
Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.
Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.
Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

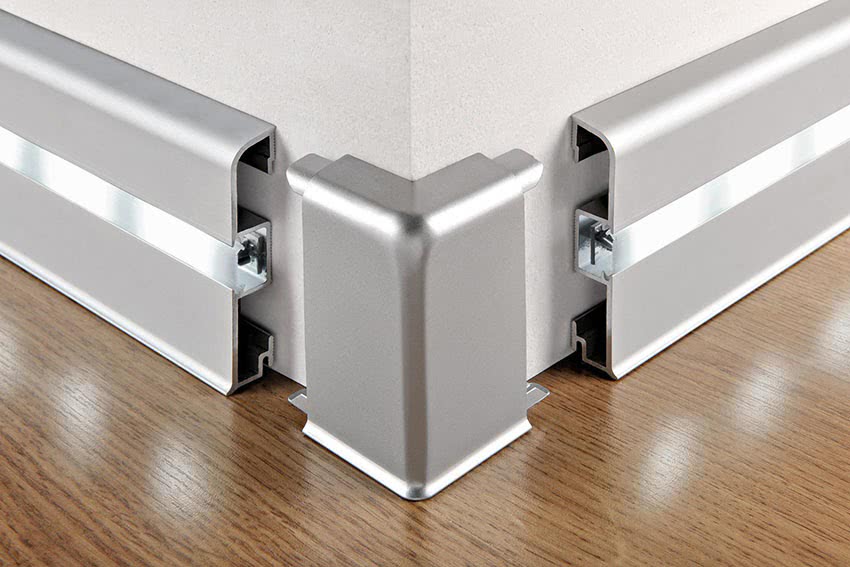

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.
Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.
Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.
Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.
Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.
Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.
Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.
Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.
Что и как покупать для монтажа электропроводки
Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.
- Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
- Фурнитуру – на 2-3штуки каждой;
- Розетки и выключатели – на 1-2.
Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин. В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться
Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены. Важно: выбирая электротехнические устройства и провода, не экономьте
Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:
Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары
От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам. Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром. При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток. Наряду с фурнитурой необходимо купить и крепежные элементы:
- Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
- Соединители для проводов – клеммные колодки, колпачки, гильзы;
- Изоляционная лента.
Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).
Цветовые решения
Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.
На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.
Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.
Фурнитура, такая как стыковочные переходники, тройники и заглушки должна быть в вашем плане перед закупкой материалов. Самый последний шаг при покупке — проверить, насколько удобно и прочно защелкивается канал.
Особенности применения
Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:
- «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
- Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
- Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.
Технология монтажа
Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.
Разметка поверхности
Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня
Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза
Монтаж на саморезы
Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.
При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).
Крепление при помощи дюбелей
Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:
- В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
- Затем кабель канал прикладывается к стене по размеченной ранее линии;
- При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
- Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
- После этого остается закрепить профиль при помощи саморезов.
Назначение кабель канала
Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.
Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.
Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.
Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.
Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.
Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.
Выбор кабель канала
Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.
Рассмотрим каждый вариант более подробно:
- Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.
- Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».
- Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.
Приборы, применяемые для разветвления
Соединяя провода между собой и производя разводку к телевизорам, используются различные устройства:
- Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
- Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
- Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.
- Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
- Антенный штекер.
Выполняют роль конечной точки в подключении телевизионного кабеля к розетке и телевизору. Штекер подсоединяется при помощи пайки либо навинчивания его на провод.
Виды кабель каналов
Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:
- настенные ПВХ короба жёсткого типа;
- мягкие виниловые кабель каналы;
- стальные оцинкованные и алюминиевые короба;
- гофра;
- напольные каналы – плинтусы;
- потолочные карнизы – галтели;
- подвижные цепные кабельные каналы.
Настенные ПВХ короба жёсткого типа
Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.
Жёсткие ПВХ кабель каналы
ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.
Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:
- Линейка и рулетка;
- Маркер или карандаш;
- Лазерный уровень;
- Перфоратор;
- Молоток;
- Пила-ножовка или угловая машинка с пильным диском;
- Кабель каналы;
- Угловая фурнитура;
- Дюбели.
Установка ПВХ коробов
Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:
- На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
- Лазерным уровнем контролируют горизонт и вертикаль разметки;
- Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
- Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
- В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
- Углы поворотов закрывают фурнитурными крышками;
- На короба устанавливают верхнюю панель, защёлкивая замки;
- Удаляют пыль и грязь с поверхности защитных конструкций.
Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал
Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.
Мягкие виниловые кабель каналы
Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.
Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.
Виниловый гибкий кабель канал
Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.
Стальные оцинкованные и алюминиевые короба
По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.
Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий
Гофра
Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.
Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.
Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.
Напольные каналы – плинтусы
В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.
Плинтус с каналом для кабеля
В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.
Как спрятать ТВ-провод в квартире
Впрочем, купить сплиттер недостаточно. Для начала необходимо составить схему, при использовании которых будет реализовано наименьшее количество разветвлений и розеток. Чем их больше, тем сильнее затухание сигнала. При составлении плана нужно руководствоваться несколькими правилами:
- расстояние от кабеля до электропроводки должно быть более 10 см;
- нельзя оставлять незащищенным провод там, где он может быть поврежден;
- если длина кабеля составит более 30-40 м, может потребоваться усилитель сигнала;
- чем меньше сгибов, тем ниже вероятность излома кабеля;
- провода должны быть надежно скрыты от детей и домашних животных;
- телевизионный кабель относится к слаботочным, если прокладывать его вместе с другими проводами, то стоит также выбирать слаботочку.
Также придется задуматься над тем, какой способ спрятать кабель больше всего подходит в конкретной ситуации.
Самый популярный вариант — использование плинтусов с кабель-каналом. Способ очень простой и не требует практически никаких дополнительных навыков. Однако при этом придется отдельно позаботиться о порогах. Очевидный минус: в некоторых случаях кабель-канал может выглядеть чужеродным элементом дизайна.
В том случае, если в квартире идет или планируется ремонт, кабель стоит спрятать в штробы. Такое решение позволит избежать каких-то проблем с декорированием, да и от детей и животных провода можно спрятать надежно. А выход кабеля реализовать в виде розетки. Главный недостаток такого подхода — «капитальность». В том случае, если захочется телевизор переставить розетку тоже придется переносить.
Вариант решения данной проблемы достаточно прост — штробы можно прокладывать не по всей стене, а от розетки до плинтуса. Тогда объем повреждений, если кабель нужно будет перенести, окажется минимальным.
Кстати, отверстия можно делать не в стене, а в полу. Тогда под полами каналы будут незаметны при переносе кабеля. Впрочем, здесь все зависит от того, какое напольное покрытие в квартире использовали.
Еще один способ спрятать телевизионный провод: задуматься о декорировании. Можно выбрать дизайн помещения, при котором кабель станет частью стиля. А можно использовать различные держатели и наклейки, которые позволят оригинально обыграть совсем не скрытый от взглядов коаксиал.
Правда, у такого способа есть минус — доступность коммуникаций для животных. И если вы решите завести щенка, вполне можете столкнуться с необходимостью менять перекушенный телевизионный кабель.
