Требования к электропроводке
Современные модели электроплит обычно продаются без шнура в комплекте. Это объясняется тем, что таковы требования техники безопасности: подключение таких приборов выполняется посредством высококачественных клеммных колодок, то есть по безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.
Как подключить электрическую плиту? Для подключения нужно использовать кабель сечением от 4 мм2, в том случае, если его длина не превышает 12 м. Если же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно нужно выполнить установку отдельного автомата конкретно для плиты.

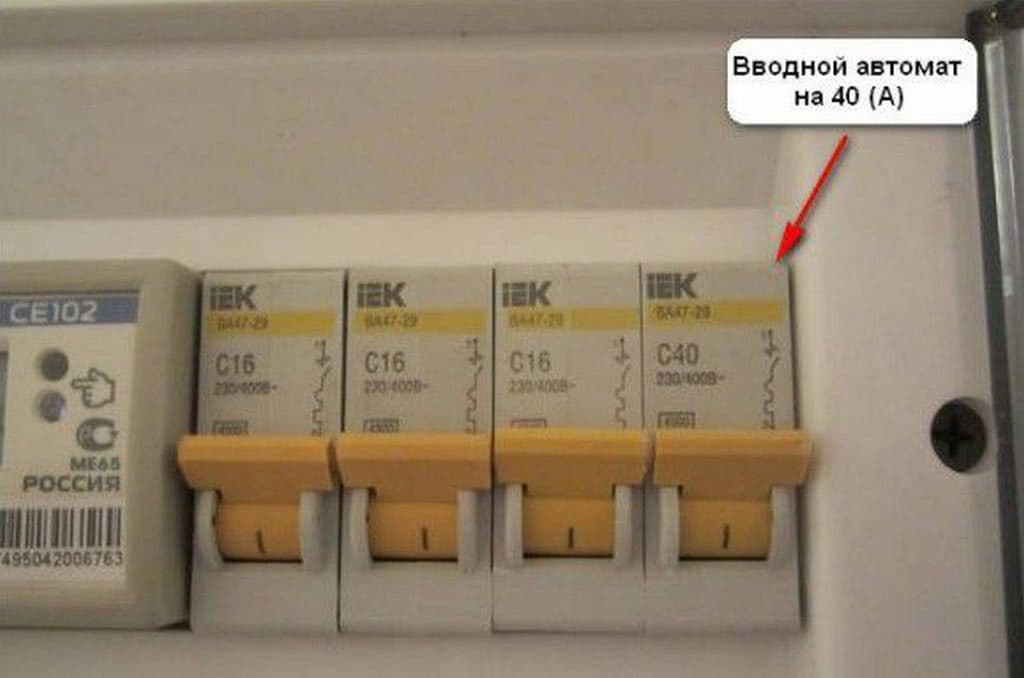

Отдельный автомат для плиты
Автомат на 40 А
Подключение через розетку так же допускается. Только здесь нужно учитывать, что прибор должен быть рассчитан рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.
Подводя итог под всем выше сказанным, добавим некоторые детали в важный перечень, включающий в себя следующие положения:
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2все зависит от длины шнура;

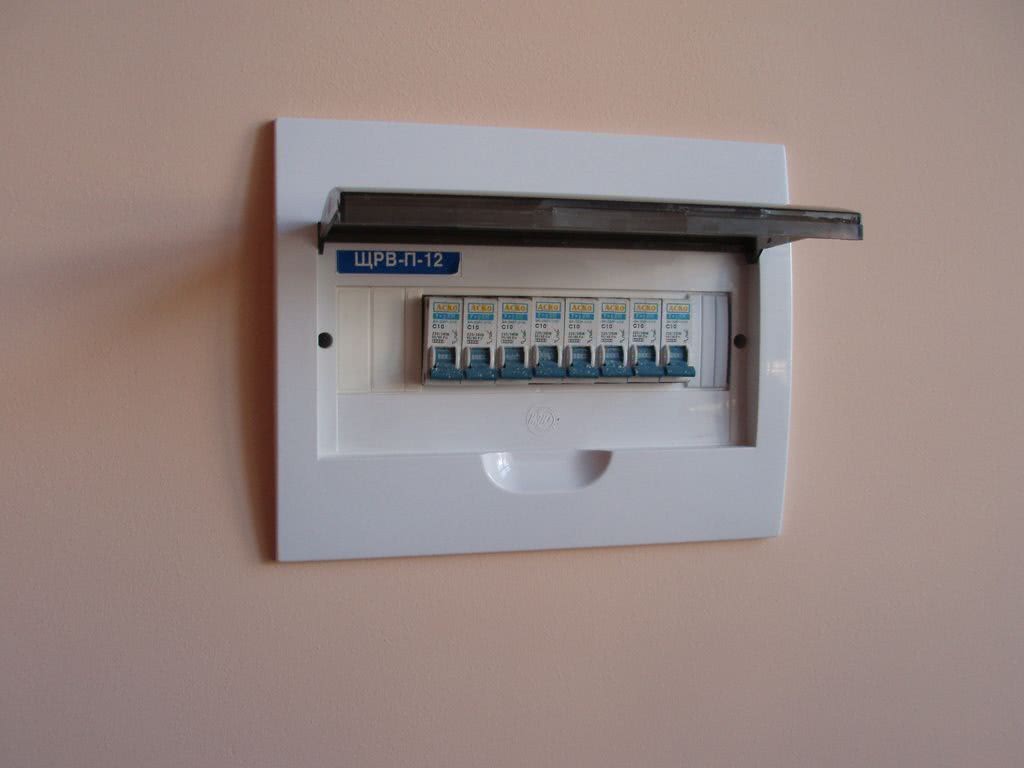

- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.
Заземление
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Выбор кабеля, вилки и розетки
Все компоненты электросети в доме подбираются с учетом мощности варочной панели. Для подсоединения к счетчику покупают сетевой кабель, разъемы, автоматы.
Условия выбора:
- Кабель используют марки ВВГнг (круглого или плоского вида) или NYV. Для 220 вольт подойдет 3-жильный провод 3 х 6, каждая жила должна иметь сечение от 6 мм². Для трехфазной сети ставят 5-жильный кабель 5 х 4 с жильным сечением от 4 мм².
- Трехполюсной автомат должен иметь номинал не ниже 25 А.

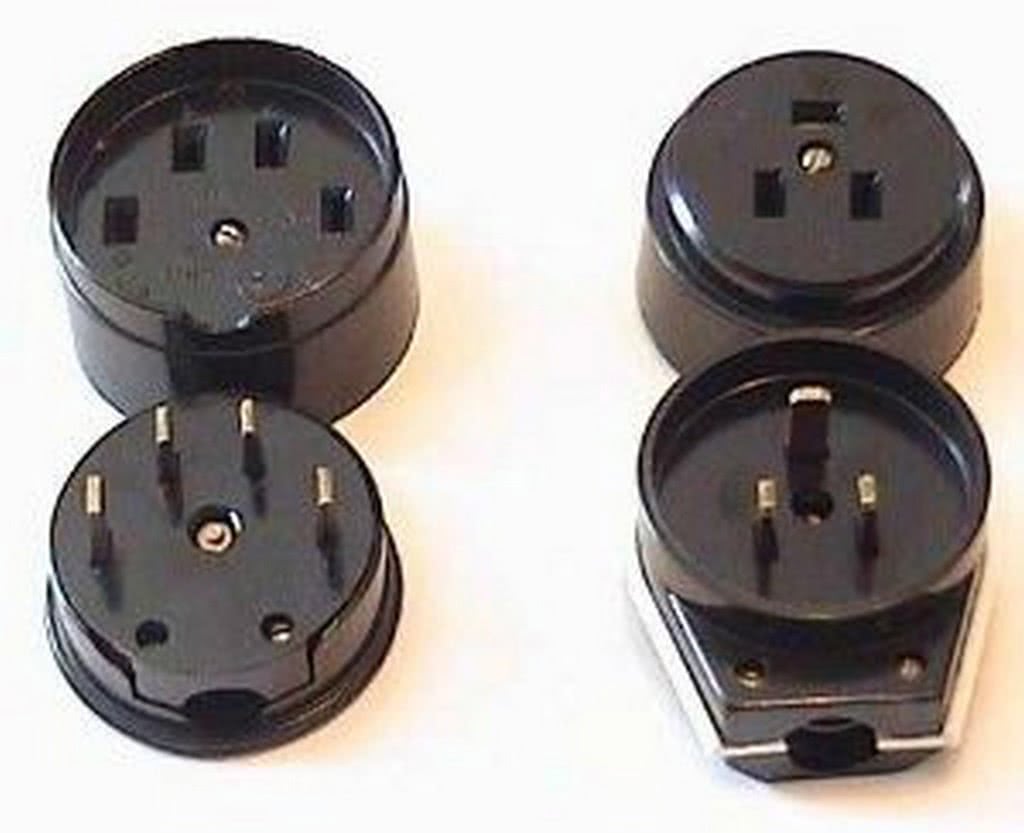

- Вилка для варочной панели поддерживает сечение кабеля. Чаще используют в качестве связки вилка-розетка специальные разъемы. Клеммный комплект подходит для одной или нескольких фаз. Многие модели варочных плит продают с такими вилками и розетками. Элементы разных производителей могут не подходить, потребуется адаптер.
Выполнение монтажных работ
Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.
Подключение вилки и розетки
Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.
Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.
Схемы подключения кабеля к духовому шкафу и варочной панели
Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.
Однофазная схема 220В (наиболее распространена в квартирах)
Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.
Трехфазная схема 380В (распространена в частных домах и на предприятиях)
Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.
Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.
Схема подключения духового шкафа всегда в однофазном исполнении:
- Фаза L подсоединяется на клемму L духового шкафа;
- Ноль N подключается на клемму N;
- Защитный проводник PE – на клемму PE.
Схемы подключения
Модели известных производителей могут быть подключены к сети с разным числом фаз.
В России различают стандартные варианты:
- однофазная — 220 В;
- двухфазная — 220 В;
- трехфазная — 380 В.
Однофазная электросеть с двумя кабелями существует в старых постройках, провода при этом одного колера. Фазу находят отверткой-пробником. Если есть три провода при 220 В, кабели с фазой имеют черный, коричневый, красный цвет, нейтраль — синяя, земля — зелено-желтая.
В таком случае подсоединяют плиту не больше 3,5 кВт, используют стандартную розетку 16 А. Мощные варочные плиты подключают посредством силовой пары вилка-розетка.
Для трехфазной сети 380 В нужны: розетка и вилка с 3 фазами и 20 А, если мощность плиты не превышает 3,5 кВт. Параметры варочной панели 3,5 – 7 кВт потребуют пары на 32 А. Розетки и вилки имеют специальный контакт для заземления.
Расчет мощности электроплиты
Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно озаботиться его выбором, обращая основное внимание на марку и сечение. Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке
На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.
Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.
Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.
Базовые правила подключения кухонной техники к электросети
Кухня считается самым «прожорливым» потребителем электричества – ведь в этом помещении сосредоточено 75-90% всей домашней техники. Суммарная мощность кухонного электрооборудования может составлять 12-16 кВт
Именно поэтому так важно правильное подключение всей техники на кухне – иначе ее работоспособность будет нулевой
Производить подключение техники нужно по заранее составленному проекту.
Ведь нужно будет заранее выбрать место для микроволновой печи, духового шкафа, холодильника, вытяжки, варочной панели и, в соответствии с этим, определить, где будет устанавливаться каждая розетка.
Важно, чтобы места подключения техники к электросети располагались так, чтобы к ним был свободный доступ, но в то же время не на виду
Что нужно знать при подключении техники к электросети
Подключение любой техники на кухне требует прокладки электрического кабеля. Ее можно осуществлять 2 способами:
- скрытым, то есть в стене;
- поверхностным – в защитном коробе.
Лучшим способом считается скрытый способ, но он требует предварительного планирования, благодаря которому можно распределить нагрузку на электросеть.
Разница будет и в случае, если используется не обычная, а встраиваемая техника. Для встроенной вытяжки, духового шкафа, микроволновой печи характерны функциональность и декоративность.
Кроме того, такой способ расположения техники на кухне считается невероятно экономичным с точки зрения пространственной организации
Важно не просто произвести подключение вытяжки, печи и так далее, но и обезопасить помещение от возможных аварийных ситуаций, связанных с проводкой
Для этого щиток дополняется предохранителем – он будет отключать электроэнергию по всей квартире в случае превышения напряжением допустимых значений.
Стоит также учитывать и мощность техники на кухне – для микроволновой печи, духового шкафа, варочной панели, вытяжки она может варьироваться от 1 до 6 кВт. В зависимости от этого определяется, какая розетка и вилка потребуется для подключения того или иного прибора. Понятно, что эти комплектующие должны иметь исполнение «евро».
Важно! Некоторые специалисты предлагают исключить связку «вилка-розетка» из электрической сети, производя подключение техники на кухне напрямую с помощью клемников. Они утверждают, что такой способ подключения увеличивает надежность электрической сети. Они утверждают, что такой способ подключения увеличивает надежность электрической сети
Они утверждают, что такой способ подключения увеличивает надежность электрической сети.
На самом же деле такое подключение опасно – хозяин помещения должен всегда иметь возможность самостоятельно отключить прибор из сети.
Есть также специальные рекомендации по подключению духового шкафа и варочной панели – для них в обязательном порядке устанавливается силовая розетка. Кроме того, не стоит забывать, что подключение варочной панели производится только после того, как будет установлена столешница.
Основные правила установки и выбора розеток
В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.
Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:
- Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
- Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.
- Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
- Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.
Важно! На одной розеточной линии подключается столько приборов, чтобы их мощность не превышала 4 кВт суммарно (понятно, что это для случаев, когда все приборы работают одновременно). Если же мощность техники существенно превышает рекомендуемую, то проводится отдельная линия через автомат
Розетка под варочную панель
Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.
Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.
Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!». Запомните!!!
Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.
Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.
Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Запомните!!!
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.
Общее правило!
Скрытый монтаж или наружный
Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.
Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!
В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.
Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.
Запомните!!!
Правила подсоединения проводов
Существует ряд способов и некоторые правила подсоединения проводов для духового шкафа, электроплиты. Самые популярные следующие варианты:
- применение клеммной колодки;
- монтаж пружинной клеммы;
- фиксирование с применением колпачков (пластиковых);
- спайка;
- скручивание;
- применение болтов.
Главным правилом при соединении проводов является следование всем инструкциям, указанным в ПУЭ, и соблюдение техники безопасности.
https://youtube.com/watch?v=AoQxuSGlFMQ

Источники
- https://instanko.ru/instrumenty-i-materialy/kabel-dlya-plity.html
- https://amperof.ru/elektropribory/kakoj-kabel-nuzhen-dlya-podklyucheniya-plity.html
- https://electric-220.ru/kakoj-kabel-nuzhen-dlja-podkljuchenija-jelektroplity
- https://texnotoys.ru/elektrika/sechenie-kabelya-dlya-elektroplity.html
- https://elmarts.ru/blog/sovety-pokupatelyam/kabel-dlya-elektroplity/
- https://kitchen-smart.ru/prigotovlenie-edy/elektricheskaya-plita/kabel.html
- https://YaElectrik.ru/elektroprovodka/kabel-dlya-elektroplity
- https://kachestvolife.club/o-chistote/bytovaya-tehnika/vybor-kabelya-dlya-elektroplity-i-varochnoy-paneli-po-tipu-i-secheniyu
- https://zen.yandex.ru/media/id/5c656eb04a187700aeb45104/podkliuchenie-elektroplity-svoimi-rukami-pravila-sposoby-podsoedineniia-shemy-podkliucheniia-v-zavisimosti-ot-kolichestva-faz-5cc148412a15bb00b3097c44
Пошаговая инструкция по подключению варочной панели
Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.
Выбор розетки и вилки для варочной панели
Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.
Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.
Заранее нужно купить все необходимое для подключения
Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям
Есть два выхода из такой ситуации.
Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно
Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.
Кабель должен проходить в отдельной штробе
В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.
Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления
Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.
Схема подключения к розетке
Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.
Вилку разбирают, чтобы подключить провод
Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.
Перед подключением провода опрессовывают
Схема подключения розетки и вилки варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.
Подключение панели без вилки
С чего начинать
В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.
Последовательность действий по установке варочной панели.
Фото
Описание работ
На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.
На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели.
Приступаем к просверливанию контура.
Вот что должно получиться в конце этой операции.
Проверяем качество «посадки» прибора в столешницу
Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.
Места стыков обрабатываются силиконовым герметиком.
Конструкцию прижимаем руками для прочной фиксации.
Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы
Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.
Полностью установленная варочная панель выглядит вот так.
Видео: как своими руками правильно провести установку варочной панели в столешницу
Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.
Как правильно подобрать кабель для электроплиты: рекомендации =»30″>
Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать
Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:
- количество жил;
- толщина.
Электрический кабель для подключения встраиваемой варочной поверхности к сети
Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.
Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.
После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².
Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²
При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода
Оба эти варианта подходят для подключения варочного устройства.
Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:
- NYM;
- ВВГНГ;
- ВВГНГ-LS.
Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.
Для подключения варочной панели рекомендуется использование проводов мягкого типа
Однофазное самостоятельное подсоединение
В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.
Стандартное подключение к однофазной сети
С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.
Кабель для электроплиты и варочной панели
Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару.
Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение — 16 кв. мм и более. К квартирам это не относится.
Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.
Требования, которым должен соответствовать электрокабель
Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно
Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:
Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:
- Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
- Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).
Технические характеристики, влияющие на подключение варочной панели к сети
При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой
Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.
Варочные панели бывают разными и различаются они по типу нагревательного элемента:
- ТЭНы;
- газовые;
- индукционные;
- комбинированные (электрические и газовые конфорки).
Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.
Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.
Однофазное самостоятельное подсоединение
В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.
Стандартное подключение к однофазной сети
С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.
