Силовая розетка для электроплиты: виды, устройство, тех.нормы и правила подключения

Требования к проводке

Трехжильный кабель для однофазной розетки

В большинстве домов не предусмотрены отдельные линии и розетки для электроплит повышенной мощности. Установленные в кухне гнезда подключены к одному контуру, который рассчитан на определенную нагрузку. Если задействовать современную варочную панель, то до окончания ее работы нельзя включать такие потребители, как электрический чайник, духовка и микроволновая печь. Это не совсем удобно, если необходимо готовить много и на нескольких приборах.

В домах, построенных в прошлом веке, проложена алюминиевая проводка, выдерживающая максимальную нагрузку до 3,5 кВт. Дома современных серий оборудованы кабелями с медными жилами 2,5 мм², рассчитанными на 4,6 кВт. Этого вполне достаточно для прибора средней мощности. Если потребителей будет больше, проводку лучше поменять во избежание ее перегревания. Целесообразно приобретать кабель с жилами 3,0 мм² (6,2 кВт) или 3,5 мм² (8,0 кВт). Делая выбор, нужно ориентироваться на пиковое значение потребления электроэнергии.

Подключение контактов к печке

Подключение электроплиты

При приобретении импортной продукции можно столкнуться с отсутствием силового кабеля, идущего от плиты. Подобные истории случаются и при покупке техники б/у. Поскольку платы в печах стандартны и рассчитаны на все типы подключения, начать следует с подбора розетки и вилки, которые соответствуют проводке в квартире. После этого остается только присоединить жилы к плите.

В зависимости от количества жил к плате присоединяются ноль, фаза и земля. Перед этим проводится идентификация полярности гнезда. По умолчанию к левому разъему подводится ток, а правый отдается на ноль. Середина является заземлением. Если в сети земли нет, смысл крепить желто-зеленый провод тоже отсутствует.

При наличии на плате 5 или 6 контактов подключение выполняется по такой схеме:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• L3 — фаза С (коричневый с белой полосой);
• N (1 или 2) — ноль (синий);
• PE — земля (желто-зеленый).

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

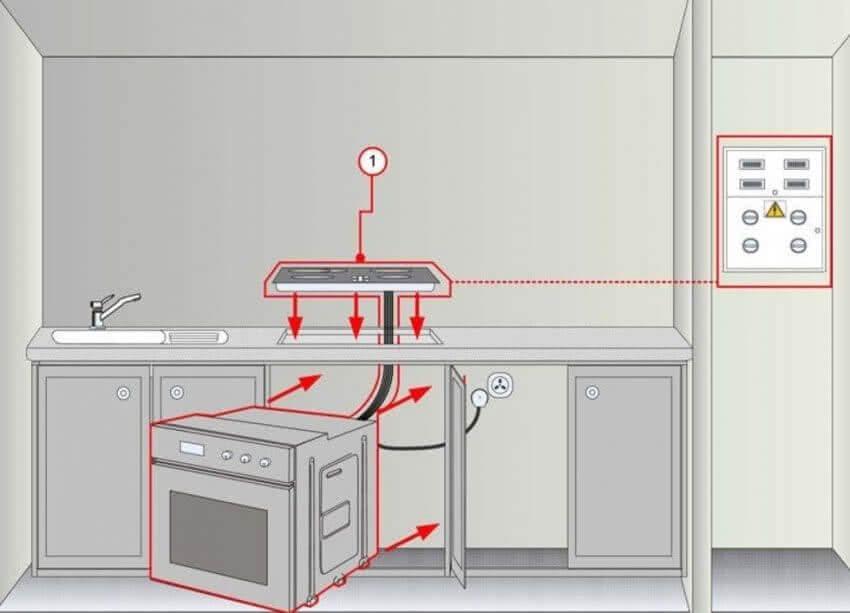

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Советы по выбору конструкции

Розетка силовая ABB ноль заземление 32 А 380 В

При выборе товара необходимо обращать внимание на наличие и качество деталей, которые определяют его надежность, долговечность и безопасность. На качество эксплуатации изделия влияют такие нюансы:

На качество эксплуатации изделия влияют такие нюансы:

• Цена. Хорошие вещи не могут стоить дешево (не менее 1000 руб).
• Расположение узлов. Оно должно быть компактным и эргономичным.
• Номинал прибора. Должен иметь запас на пиковую нагрузку.
• Тип установки — скрытый или открытой. Здесь выбор делается между простотой монтажа и практичностью.
• Наличие заземления. Данная функция защитит повара от поражения током при возникновении аварийных ситуаций.
• Внешний вид. Имеет значение, если розетка находится на виду.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2345

https://youtube.com/watch?v=W9dtucRX0Oc

Источники — https://cable.ru, Кабель.РФ

Способы подключения вилки

Идеальным вариантом считается приобретение электрической плиты в комплекте с вилкой и розеткой. Все, что останется сделать конечному потребителю — подключить питающий кабель и бытовой прибор.

Остановимся подробнее на последней схеме, поскольку она наиболее часто встречается в многоквартирных домах.

Монтажнику предстоит правильно присоединить контакты пятижильного провода к плите:

• к клеммам L1, L2, L3 соответственно подключается фаза A, B, C. При этом, необходимость в использовании фазных перемычек отпадает;
• к нулевым клеммам N1, N2 устанавливается перемычка из меди и производится ее соединение с нулевым проводом;
• к желто-зеленому заземляющему проводнику подключается клемма с маркировкой PE.

В двухфазных сетях принцип монтажа аналогичный, при этом, перемычка ставится с любой парой, будь то L1 и L2, L1 и L3, L2 и L3. Медные проводники обычно поставляются в комплекте с бытовым прибором. Если же их нет, вполне получится обойтись проводом сечением 6 мм2

Важно обжимать места контактов специальным инструментом

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Правила безопасности

При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:

• Подключение проводить при полностью обесточенной линии на входном пакетнике.
• В работе использовать только качественный материал от проверенных производителей.
• Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
• Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

https://youtube.com/watch?v=bU4bdIhmnTQ

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.

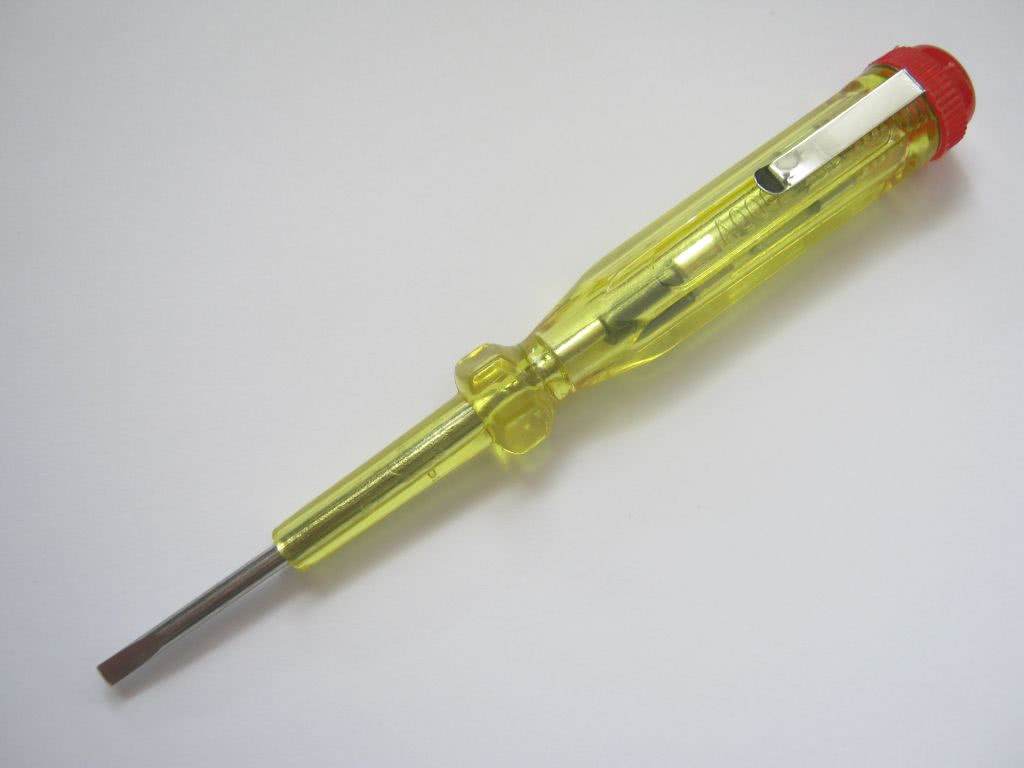

2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам

Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками

Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

• рядом с местом расположения мойки;
• рядом со стиральной машинкой;
• вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы. Во внимание принимают следующие факторы:

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

• специальным удлинителем;
• прокладкой новой линии;
• наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Выбор розетки по количеству фаз и заземлению

Виды силовых розеток по количеству разъемов

Выбор определяется конфигурацией вилки, которой оснащена плита. Практически все производители комплектуют свою продукцией жестко закрепленными в корпусе кабелями. Форма и вид вилок определяется стандартами, которые действуют в стране-импортере.

Для обычной печи мощностью до 6 кВт следует приобретать изделия с 3 разъемами — для фазы, нуля и земли. Такая схема рассчитана на однофазный ток, который подается в многоэтажные дома. Если заземление в здании не предусмотрено, можно приобрести обычную силовую розетку на 2 разъема.

Трехфазные устройства используются для мощного электрического оборудования, потребляющего 6-12 кВт. Здесь идет в ход схема разброса фаз на 3 контакта, которые имеются на монтажной колодке устройства. Заземление обязательно, от него зависят вопросы безопасности повара.

Подготовка щитовой

Вводной автомат на 32 ампера

Грамотно спроектированный и собранный щиток позволит правильно распределить энергию между потребителями и полностью исключить риск возникновения короткого замыкания. При наличии даже начальных знаний о природе электричества сделать его можно самостоятельно.

Для начала следует подсчитать количество бытовых приборов и их суммарную мощность. Исходя их этого выбирается вводной автомат, рассчитанный на 32 А или 40 А. Затем составляется чертеж, в котором прорисовывается проводка и гнезда. Силовая линия для плиты делается отдельно.

В многоэтажных домах возможна установка щитков только открытого типа. Расположить их лучше в местах, которые недоступны для детей и домашних животных. Внутри коробки размещаются входной и промежуточные пакетники, монтажные шины, УЗО, фазный, защитный и нулевой проводники.

Следует отдавать приоритет ящикам, изготовленным из огнеупорного пластика, устойчивого к высокой температуре. Это предотвратит поражение током при освобождении одного из проводов и касании им корпуса. Крепление к стене должно быть максимально жестким, исключающим случайное срывание коробки.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки

Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет

Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Можно ли обойтись без розетки?

Часто можно обойтись и без установки розетки, поскольку производителем предусматривается подключение плиты напрямую к силовому кабелю. Обычно это осуществляется через специальные клеммы. Ничего плохого, если дополнительно будет установлена монтажная коробка.

Если же в комплекте имеется подключенная вилка, ее потребуется раскрутить и освободить провода, в том числе ноль, фазу и заземление. Предварительно, перед началом монтажа, в целях безопасности отключается подача питания путем выключения УЗО или автоматического выключателя. Подключение производится через колодку с клеммами. В конце монтажная коробка закрывается крышкой и фиксируется шурупом.

Следует учитывать, что подобного рода действия чреваты снятием устройства с гарантийного обслуживания, о чем необходимо всегда помнить. В случае чего, ремонт плиты придется осуществлять уже за свой счет. Однако достоинств у такого подключения гораздо больше.

В случае необходимости, не составит труда выполнить перенос плиты. Кроме этого, уменьшается количество мест соединений проводов, а значит, минимизируется сопротивление и вероятность их нагрева. Отметим, что данный вариант монтажа считается самым экономичным и простым, поскольку не требуется наличия розеток, вилок и выполнения трудоемких работ по монтажу подрозетника.

Решение вопросов с розеткой должно выполняться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется закладка проводов согласно используемой нагрузке, выбирается фурнитура.

Стоит учитывать существующие виды подключения, в том числе, для трехфазных, двухфазных и однофазных сетей. При этом, нужно хорошо разбираться в тонкостях электромонтажа

Важно, чтобы все работы выполнялись при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите

Как установить розетку для электро плиты.

Watch this video on YouTube

Как подключить индукционную плиту

Watch this video on YouTube

Похожие записи:

Направляющая для дрели или шуруповерта своими руками Как установить экран для ванной: пошаговая инструкция по установке Замена дверных замков москва Рейтинг самых мощных антенн для цифрового тв Линолеум на кухню: какой лучше выбрать и как он выглядит на фото в интерьере? Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления
