Методы проверки бетона на прочность

Как определить качество бетона после затвердевания

Чтобы оценить качество получившегося изделия, существует несколько способов, которые знают опытные строители.

• Внимательно осмотрите образовавшуюся поверхность изделия или фундамента. Бетон высокой марки должен иметь гладкую поверхность, без пор и наслоений. Если работы по заливке осуществлялись при низкой температуре в зимнее время, на поверхности не должны появляться характерные узоры, которые свидетельствуют о промерзании смеси. Наличие узоров говорит о промерзании при заливке, они понижают бетонную марку на 70-100 пунктов (с М300 до М200-250);
• Молотком, который весит не более 500 г, постучите по фундаменту после набора 70% прочностных характеристик. Звук должны быть звонким. Если при звонком звуке во время удара на поверхности остаются отпечатки молотка, это показывает, что плотность бетона составляет 150-200 кг/см2. Глухой звук указывает на низкую марку смеси, и говорит, прочность которой не превышает величины 100 кг/см2. А если при ударе на поверхности образуются трещины или материал крошится, рекомендуется провести заливку заново.

При помощи ударов по зубилу молотка, имеющего небольшой вес (300-400 грамм), также можно узнать качество бетона. Нужно оценить, как и на какую глубину зубило погружается в бетон при ударах средней силы.

• Если острие погружается глубоко и легко, не попадая на щебень или гравий, марка ниже М70.
• При глубине погружения, составляющей до 5 мм, можно полагать, что марка эквивалентна М70-М100.
• Для бетонов марки М100-М200 при ударе зубила на поверхности всего лишь отделяются небольшие тонкие прослойки.
• Если следов от зубила не остается совсем или имеется неглубокий след и отслоения полностью отсутствуют – можно полагать, что марка бетона выше, чем М200.

Однако все эти методы дают лишь приблизительную оценку. Только лабораторные испытания позволяют точно определить качество залитого бетона и надежность конструкции. При этом используется специальная техника, измерительные устройства и инструменты. Кроме испытания отлитых контрольных образцов (куб с ребром 10 см) существует много неразрушающих методов проверки качества смеси – ультразвуковой, ударно-импульсный, другие приборы и методы контроля. Перечисленные же выше методы являются «народными» и не претендуют на высокую точность. Кроме того, надежность определения зависит от опыта мастера, который старается определить марку бетона.

Как определить прочность бетона?

В производстве материалов и строительстве применяются методы для испытания бетона на прочность:

• разрушающие;
• неразрушающие прямые;
• неразрушающие косвенные.

Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.

Разрушающие методы

Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.

https://youtube.com/watch?v=5Wx6PM8yF_U

Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.

На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.

Неразрушающие прямые

Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:

• при отрыве;
• отрыве со скалыванием;
• скалывании ребра.

При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.

При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.

https://youtube.com/watch?v=ovcjOa1KAFE

Неразрушающие косвенные методы

Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:

• исследование ультразвуком;
• метод ударного импульса;
• метод упругого отскока;
• пластической деформации.

При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.

Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.

При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.

Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.

При определении методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.

https://youtube.com/watch?v=AytWpcCz4pE

Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.

По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.

https://youtube.com/watch?v=9vU8n0C3EN0

Общие сведения

Рассмотрим часто применяемые способы, которые помогут понять, как разрушить бетонный фундамент своими руками:

Простые инструменты Если вы столкнулись с небольшим препятствием, можете использовать кувалду или обычный перфоратор, но для особо трудных мест оборудование должно быть профессиональным. Сам по себе метод достаточно тяжелый и требует приложения физических усилий. Но, особо прочный фундамент с его помощью разрушить не удастся. Специальная кислая смесь Самый распространенный способ. Невзрывчатые вещества Порошок НРС-1. Специальный алмазный канат Для разрушения армированного бетона, так как обычные методы для этих работ не применяются.

Совет: при демонтаже ЖБК хорошо помогает резка железобетона алмазными кругами необходимой плотности.

Чтобы понимать, какой способ подходит для определенного случая, нужно ознакомиться с каждым подробнее.

Разрушение бетонных оснований дороггидромолотом

Наиболее простой метод

Раздробить на отдельные куски небольшую бетонную конструкцию вы сможете кувалдой. При этом скорость разрушения в данном случае будет зависеть лишь от ваших физических возможностей. Поэтому, если они невелики, вы можете потратить на работу уйму сил и времени.

Как разрушить бетон кувалдой

Как вариант, можете просверлить отверстия перфоратором в нескольких местах, чтобы уменьшить прочность материала, тогда его разрушить будет гораздо легче. Считают, что даже армированную бетонную плиту можно раздробить кувалдой, однако стоит ли это делать? Ниже вы узнаете о других более легких методах.

Используем порошок

В данном разделе вы узнаете, как химическим способом разрушить бетон, так как довольно часто для демонтажа твердых стройматериалов используют химические порошки, которые не горят и не взрываются.

Популярность данного способа обусловлена тем, что во время процесса отсутствует шум и не образуется лишний мусор, что можно наблюдать при обычном взрыве. Обычно применяют порошок НРС-1, так как он обладает высокой силой разрушения (> 30 МПа).

На фото — алмазное сверление отверстий

Ниже будет предложена инструкция по его использованию:

• Просверлите в бетонной конструкции отверстия диаметром 80 мм, расстояния между ними – от 560 мм.
• Влейте в них подготовленный раствор – порошок с водой.
• Подождите примерно 48 часов, за этот период химическое вещество начнет кристаллизоваться и приступить к разрушению стройматериала.
• Спустя заявленное время, на месте бетонной конструкции будут лишь куски лома, который вывезите к месту утилизации. Совет: для работы вам может понадобиться услуга — алмазное бурение отверстий в бетоне нужными по диаметру коронками.

Как заливают бетон в мороз

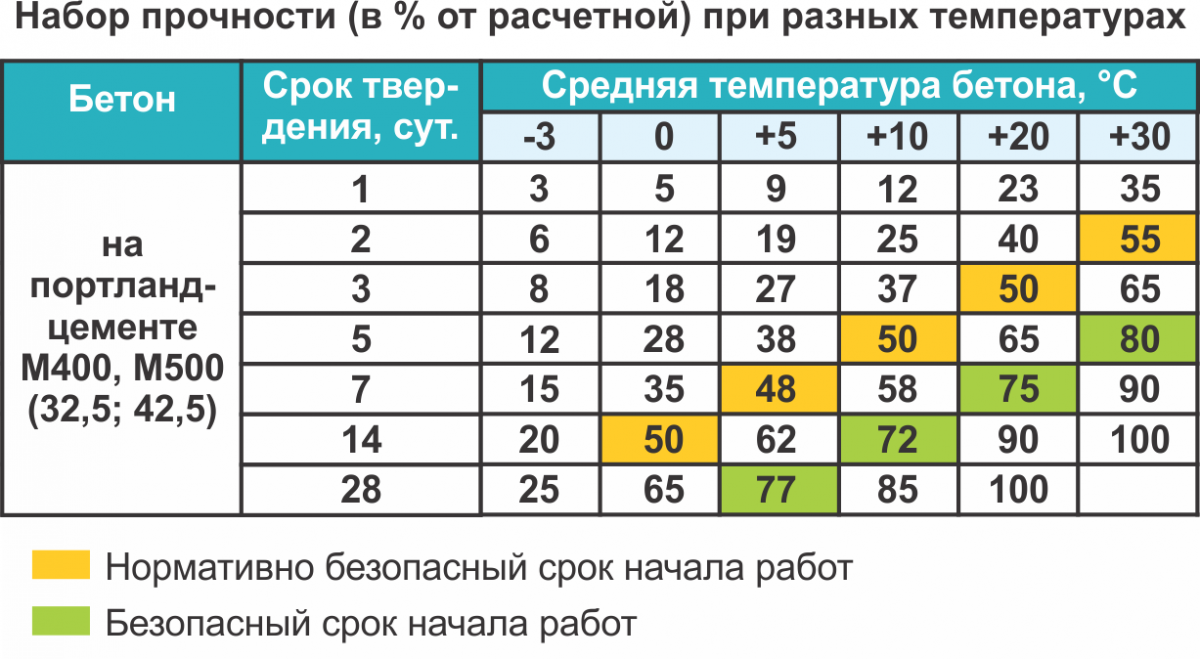

Но твердение бетона требует определенных условий. Чем ниже температура по сравнению с оптимальной, тем медленнее идут процессы набора прочности; при температуре ниже +5°С они почти прекращаются.

В этих условиях разработаны различные методики ведения бетонных работ, которые позволяют не допустить замерзания бетонной смеси во время ее транспортировки и укладки, а также обеспечить правильный уход за уложенным бетоном.

Методы зимних бетонных работ делятся на две большие группы:

1. «теплый» бетон,
2. «холодный» бетон.

Для зимнего бетонирования рекомендуется использовать бетон маркой не ниже, чем М400 (класс 32,5).

Теплым называют бетон, который так или иначе подогревают. Здесь возможны следующие варианты:

«Холодный» бетон — это метод ведения бетонных работ без прогревающих или обогревающих мероприятий. В этом случае используются противоморозные добавки и ускорители твердения бетона.

В качестве противоморозных добавок в течение многих десятилетий используют электролиты, растворы солей калия и натрия. Однако эти добавки уместны далеко не всегда:

1. хлорид натрия может приводить к коррозии металлической арматуры и закладных элементов;
2. высокощелочные цементы и некоторые другие виды портландцементов не совместимы с электролитами;
3. использование солей может привести к образованию высолов на поверхности изделия.

Вот почему оптимальный вариант — использование специальных противоморозных добавок для бетона, которые разработаны и проверены в лаборатории. Они не имеют тех недостатков, которые присущи солям и позволяют проводить бетонные работы даже в сильные морозы.

Противоморозные добавки часто сочетают в себе свойства пластификаторов и ускорителей твердения бетона. Они позволяют:

Противоморозные добавки могут применяться и в «теплом» бетоне, позволяя экономить электроэнергию на прогрев бетона.

От чего зависит прочность

Бетон набирает прочность вследствие происходящих при взаимодействии бетонной смеси с водой химических процессов. При этом скорость химических реакций под влиянием некоторых факторов может ускоряться или замедляться, что непосредственно влияет на прочностные характеристики конечного продукта.

К числу основных технологических факторов относят:

• размеры и форма конструкции;
• коэффициент усадки бетона при заливке;
• степень активности цемента;
• процент вместительности в смеси цемента;
• пропорции в используемом растворе цемента и воды;
• типы и качество применяемых наполнителей, и правильность их смешивания;
• степень уплотнения;
• время застывания раствора;
• условия, в которых происходит отверждение: показатели влажности и температуры;
• применение повторного вибрирования;
• условия транспортировки раствора;
• уход за монолитной конструкцией после заливки.

От каждого из этих критериев зависит какой прочностью будет обладать бетон и надежность возведенных из него сооружений или отдельных конструктивных элементов.

Прочностные характеристики бетона могут ухудшиться если нарушены производственные технологии. Как пример грубых нарушений можно привести превышение допустимого времени пребывания в пути бетонной смеси, не выполнение уплотнения и трамбовки при заливке и другие.

Методы измерения

Существует несколько методов определения степени истираемости бетонных поверхностей, каждый из которых имеет свои особенности, характеристики и способы исполнения. Условно их можно поделить на 2 большие группы:

1. В барабане истирания Применяется для конструкционных бетонных элементов (лотков, цилиндров), используемых для транспортировки жидкостей с взвешенными абразивными компонентами.

   Конструкция устройства включает в себя пустой цилиндр герметичного типа, внутри которого располагается вал с посаженной на него крыльчаткой из 4-х лопастей. Загрузка и выгрузка цилиндрического образца осуществляются через специальную съемную крышку. Во время проведения испытаний вовнутрь барабана загружают образец, заполняют его водой, закрывают и включают привод вала с крыльчаткой. Обычно для каждой серии образцов производят до 10 испытаний, после чего осуществляют полную смену абразива.

2. На абразивном круге. Используется для таких конструкций, как наливные бетонные полы, лестницы, поребрики, бордюры, плиты перекрытия и прочие изделия сложной формы.

Истираемость по Бёме

Для определения степени истираемости применяется специальный аппарат Беме или круг истирания ЛКИ, конструкция котороых включает в себя диск, образец, двуплечий рычаг, шкив, противовес, счетчик оборотов, зубчатую передач и держатель. Операция заключается в закреплении образца на вращающемся диске, после чего его запускают и начинают постепенно прижимать абразивный точильный камень. Спустя определенное количество циклов.

Любая истираемость характеризуется потерей массы, выражаясь в г/см2, по результатам чего бетонному изделию присваивается конкретная марка G1, G2 или G3.

Истираемость по Таберу

Для процедуры используется специальная установка, которая отвечает нормам и сертификации ISO 3537 (DIN 52347, ASTM D1044). Процесс заключается в закреплении образца на диске под кругами абразивного типа, после чего диск начинает вращаться с частотой порядка 60 об/мин. При этом на испытуемый образец подается нагрузка в 250, 500 и 1000 г, в результате чего поверхность истирается, после чего мастер анализирует результат. Массу потерь определяют путем измерения объема частиц, удалённых с образца. Испытание останавливают, после чего определяют массу образовавшихся в результате этой процедуры частиц.

Внимание!

• При потере массы в районе 0,7 г/см2, бетон характеризуется как G1. При потере массы в 0,8 г/см2 — G2, а при потере массы в 0,9 г/см2— G3.
• По анализу получаемых результатов определяют марки истираемости бетона, что оформляется документально, в соответствии с требованиями нормативной и технической документации.

Для проведения испытаний для определения истираемости со стороны заказчика требуется дождаться полного затвердения смеси (не менее 28 дней), после чего вырезается кусок готового покрытия и привозится на экспертизу. В ряде случаев можно воспользоваться замером по шкале Мооса, где на объект наносятся царапины специальными карандашами, после чего производятся соответствующие замеры.

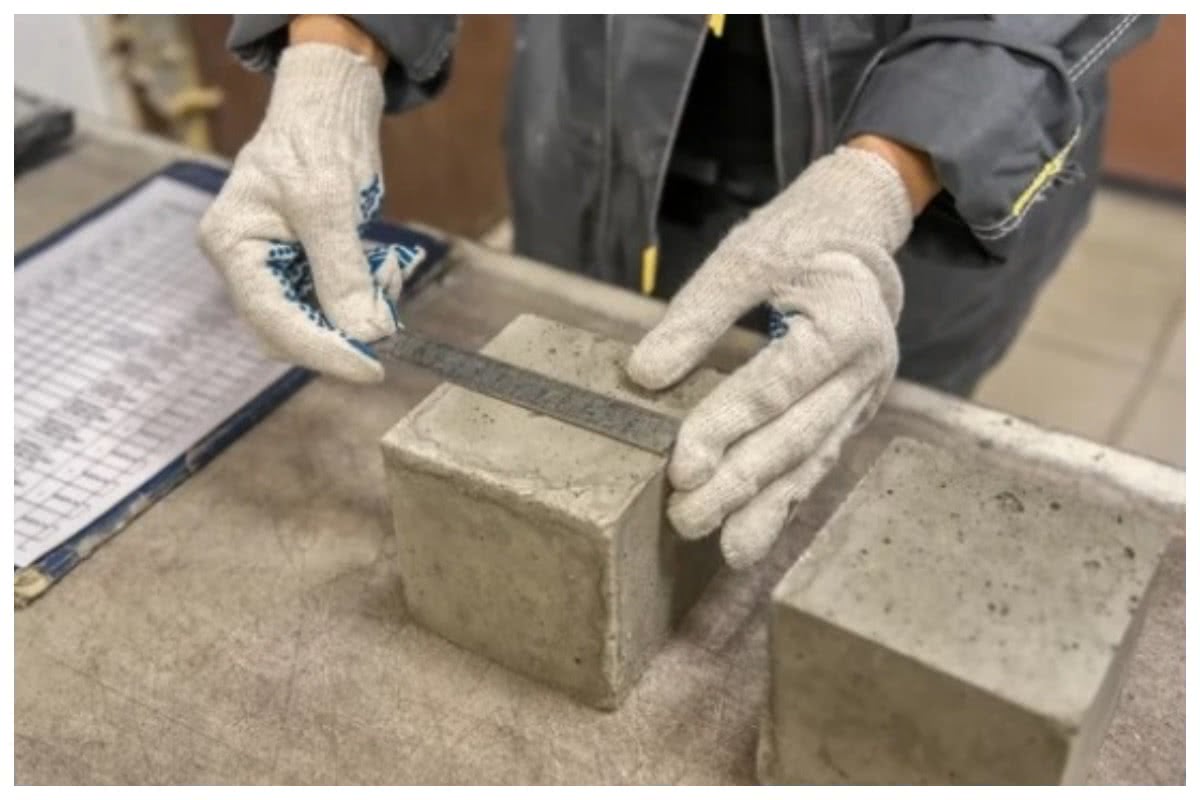

Процедура тестирования прочности бетонных кубов

Понадобится:

Машина для испытания на сжатие испытательный лабораторный пресс

Подготовка конкретного кубического образца

Пропорция и материал для изготовления этих образцов для испытаний взяты из того же бетона, который используется в строительстве объекта в полевых условиях.

Образчик для изготовления кубов бетона

Необходимо 6 образцов кубов 15 * 15 см

Смешивание бетона для испытания куба

Смешайте бетон вручную или в лабораторном смесителе

Ручное смешивание

1. Смешайте цемент и мелкий заполнитель на водонепроницаемой неабсорбирующей платформе, пока смесь не будет тщательно смешана и не приобретет однородный цвет.
2. Добавьте грубый заполнитель и смешайте с цементом и мелким заполнителем, пока грубый заполнитель не будет равномерно распределен по всей партии.
3. Добавьте воду и перемешивайте, пока бетон не станет однородным и не приобретет желаемой консистенции.

Подготовка кубов для теста

1. Почистить бугры и нанести масло
2. Залить бетон в формы слоями толщиной около 5 см.
3. Уплотните каждый слой, используя не менее 35 ударов на слой, используя трамбующий предмет
4. Выровняйте верхнюю поверхность, выровняйте ее шпателем

Образцы для испытаний хранятся на влажном воздухе в течение 24 часов, и по истечении этого периода образцы помечаются, удаляются из форм и хранятся в чистой пресной воде до вынимания перед испытанием.

Испытание бетона на прочность, минимальные размеры образцов

Проверка смеси позволяет определить соответствие возводимой конструкции техническим характеристикам с соблюдением положений СНиП и ГОСТ. Проводится в лаборатории.

К погрешности измерений приводит:

• влажность исследуемого материала;
• неравномерный состав раствора;
• промасливание внешнего слоя;
• армирование металлическими прутьями;
• сколы, трещины и другие дефекты поверхности основания;
• проведение исследования неисправным прибором.

После проведенных исследований составляется «Документ о качестве бетонной смеси». Он применяется подрядчиком при возведении зданий.

Класс бетона устанавливают на образцах размером 150х150 мм, которые отливаются в лабораторных условиях и затвердевают 28 суток. Они подвергаются нарастающему воздействию до момента разрушения (ГОСТ 10180-90). Предельное сжатие фиксируется.

На основании чего устанавливается класс

По классификации, принятой в Советском Союзе, бетон, как и цемент, разделялся по показателю прочности на марки. Она отражает максимальную степень сжатия, которую основание выдерживает без деформации. Это средний (лабораторный) показатель, измеряется в кгс/см2. Он показывает технические свойства раствора и количество цемента в его составе. В настоящее время используются европейские стандарты.

Классом называется нагрузка, которую бетон способен выдержать до своего разрушения. Этот параметр определяет фактическую прочность материала, показывает точность в 95%. Зависит от технологии, применяемой на производстве. Его указывают в проектных документах. Имеет маркировку «В» и индекс от 5 до 60. Измеряется в мегапаскалях (МПа).

Таблица соответствия по прочности (ГОСТ 26633-91).

ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1. Прочность бетона испытанного образца с точностью до 0,1 МПа (1,0 кгс/см2) при испытании на сжатие и с точностью до 0,01 МПа (0,1 кгс/см2) при испытаниях на растяжение вычисляют по формулам — :

на сжатие                                                                                                            (1)

на осевое растяжение                                                                                        (2)

на растяжение при раскалывании                                                                 (3)

на растяжение при изгибе                                                                             (4)

где F — разрушающая нагрузка, Н (кгс);

А — площадь рабочего сечения образца, мм2 (см2);

а, b, l — соответственно ширина и высота поперечного сечения призмы и расстояние между опорами при испытании образцов на растяжение при изгибе, мм (см).

6.2. Для приведения прочности бетона в испытанном образце к прочности бетона в образце базового размера и формы, прочности, полученные по формулам 1 — 4, пересчитывают по формулам — :

на сжатие                                                                                                        (5)

на осевое растяжение                                                                                      (6)

на растяжение при раскалывании                                                              (7)

на растяжение при изгибе                                                                             (8)

где h₁ и h₂ — коэффициенты, учитывающие отношение высоты цилиндра к его диаметру, принимаемые при испытаниях на сжатие по табл. и при испытаниях на растяжение при раскалывании по табл. и равные единице для образцов другой формы;

a, , g и  — масштабные коэффициенты, учитывающие форму и размеры поперечного сечения испытанных образцов, которые принимают по табл. и или определяют экспериментально по ГОСТ 10180.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

6.3. Прочность бетона в серии образцов определяют как среднее арифметическое значение:

в серии из двух образцов — по двум образцам;

в серии из трех образцов — по двум наибольшим по прочности образцам;

в серии из четырех образцов — по трем наибольшим по прочности образцам;

в серии из шести образцов — по четырем наибольшим по прочности образцам.

Примечание. При отбраковке дефектных образцов прочность бетона в серии образцов определяют по всем оставшимся образцам.

6.4. Значения коэффициентов перехода от прочности бетона при одном виде испытаний к другому следует определять экспериментально по ГОСТ 10180.

Подготовительные работы и проведение испытаний

Важно учитывать, что испытание прочности бетона методом отрыва – не самый быстрый вариант проверки. Перед началом исследований нужно подготовить устройство с лепестковыми анкерами и шпуры для его установки

Чтобы добиться максимальной точности измерений, отверстия, высверленные в конструкции, очищают и обеспыливают. Если температура бетона ниже -10°С, шпуры нужно вдобавок прогревать по всей длине.

Место установки анкера легко выбрать, поскольку поверхность не должна быть ровной. Кривизна конструкции может быть любой, если только она не препятствует установке прибора на тягу. Это одно из важнейших преимуществ метода.

Когда шпуры прогреты и анкеры установлены, начинаются испытания. Суть проста: анкерное устройство вырывают из конструкции вместе с куском бетона с помощью специального прибора. Нагрузку увеличивают медленно и плавно, со скоростью около 1,5-3,0 кН/с – это необходимо для большей точности результатов. Специалисты регистрируют усилие, которое пришлось приложить для разрушения конструкции, а также глубину вырыва с погрешностью не более 1 мм.

После окончания испытаний сотрудники лаборатории анализируют полученные данные. Для расчета прочности бетона они используют формулу R=m1*m2*P (расшифровка дается ниже). Анализ полученных результатов позволяет определить, обладает ли бетон достаточной прочностью и соответствуют ли его характеристики установленным требованиям и нормам.

Подготовительные мероприятия

Подготовка к испытанию проводится поэтапно и включает проверку приборов согласно инструкции по их эксплуатации, а также получение сведений для построения градуировочных зависимостей.

Построение градуировочных зависимостей при поверхностном прозвучивании выполняется на основании результатов:

• параллельных испытаний одинаковых участков конструкций УЗ-методом и способа отрыва со скалыванием (ГОСТ 22690);
• испытаний УЗ-методом и механических испытаний кернов, которые отобранны из тех же участков сооружений и испытаны по ГОСТ 28570;
• испытаний УЗ-способом и механических испытаний одинаковых стандартных бетонных образцов (ГОСТ 10180).

При сквозном прозвучивании градуироворочную зависимость строят на основании следующих результатов:

• испытаний УЗ-методом участков конструкций и исследований по ГОСТ 28570 образцов-кернов, которые отобраны из тех же участков;
• испытаний УЗ-методом и механических испытаний одинаковых стандартных бетонных образцов (ГОСТ 10180).

Построение градуировочных зависимостей выполняется отдельно по каждому типу нормируемой прочности для бетонов с одним номинальным составом. Допустимо строить одну зависимость для материала одного вида, если он отличается по значению нормируемой прочности и номинальному составу, но не больше 3-х нормированных классов.

Возраст бетона на отдельных участках не может отличаться больше чем на 25% от среднего возраста материала зоны конструкции или группы сооружений, где проводятся испытания. Возраст на отдельных участках не учитывают, если градуировочная зависимость устанавливается для сооружений, построенных не больше 2-х месяцев назад. Предварительно на исследуемых участках определяют положение арматуры.

Как можно наткнуться на некачественный бетон

Нужно понимать, что недобросовестные компании поставщики не будут обманывать крупные строительные организации. Они понимают, что серьезные фирмы отдадут пробу бетона в лабораторию и быстро выявят обман. А вот частники в большинстве своем предпочитают не тратить на проверки денег или попросту не знают своих прав.

Важно! Чтобы вам не говорили поставщики или строители, если вы сумеете выявить подлог даже после схватывания конструкции, она должна быть демонтирована и переделана за счет компании

Если говорить о самых частых схемах подлога, то они выглядят следующим образом:

• Подлог документов. Доставщик отгружает бетон низкой марки и выдает документ, в котором указаны более высокие цифры. Поэтому всегда нужно требовать именно заводскую накладную на бетон. В ней должны быть расписаны показатели материала (марка, уровень морозостойкости, подвижность и прочее), время погрузки, объем и прочая детальная информация. На документе должен быть логотип компании, штамп, подпись. Если вам выдали клочок бумаги, с записью «5 кубов, бетон М400», то это не документ.
• Участие посредников. В этом случае недобросовестная компания принимает ваш заказ на бетон М300, и заказывает его в другой компании, получив нужные документы. Вам привозят материал более низкого качества, а хороший перепродают дальше. В итоге на документе будут подписи, печати и данные, только совсем другой компании.
• Обман водителя. Некоторые компании и не подозревают, что они обманывают заказчиков. Водитель в процессе доставки может слить часть бетона и разбавить его водой.

Обмануть могут и сами рабочие. Например, в процессе стройки они могут также разбавить состав водой. Некоторые берут дополнительную плату за использование пластификаторов, а в итоге добавляют обычное средство для мыться посуды.

Как итог, прочностные характеристики бетона падают. Но после того как раствор замешан или уже застыл мало кто знает, как определить его марку. Тем не менее способы есть. Будет полезно их узнать.

Как визуально определить марку бетона?

Обратить внимание на оттенок смеси. Светло-коричневый говорит об избытке песка, рыжеватый – о шлаковых добавках или наличии глины

Раствор должен быть равномерного, серого оттенка. Впрочем, изменение цвета смеси может зависеть от присутствия различных добавок.
Определить качество бетона можно, если отлить часть в отдельную емкость (ведро, смоченную форму). На растворе не должны появляться лужицы воды.
При заливке на поверхности не должны образовываться расслоения и трещины.
Если бетон падает «лепешкой», а отдельно льется цементное молочко, это можно считать признаком низкого качества предоставленной смеси.

Но точно проверить бетонную смесь можно только в условиях специализированной лаборатории, и чаще всего – после набора прочности. Поэтому при заливе основного фундамента необходимо отлить кубики размером 100х100х100 мм и оставить для затвердения в стандартных условиях. После полного созревания (28 суток) образцы следует отправить для проведения испытаний в лабораторию.

Технологии неразрушающего контроля прочности бетона

Все существующие технологии неразрушающего контроля, регламентированные ГОСТ 22690-2015 основаны на механическом воздействии на поверхность бетона. В отличие от проверки прочности по методике разрушения образцов, технологии неразрушающего контроля являются косвенными.

Фактическую прочность материала определяют по специальным таблицам, составленным на основе эмпирических данных. Отдельной строкой идет технология определения прочности с помощью ультразвуковых волн по ГОСТ 17624-2012.

В этом случае используются специальный прибор, излучающий ультразвуковые волны и измеряющий время и скорость их распространения в толще бетона. Истинную прочность материала определяют по экспериментально установленным зависимостям. Использование показывающих (прочность материала) приборов, действующим ГОСТом не допускается. Это наиболее точный метод неразрушающего контроля.

Виды испытаний бетона неразрушающим методом ГОСТ 22690-2015:

• Упругий отскок. Измеряется значение величины обратного отскока средства измерения после удара о поверхность испытуемой конструкции. Для измерения величины отскока применяют склерометр Шмидта и его аналоги. Количество измерений на участке поверхности для расчета средней величины – 9. Минимальная толщина бетона – 0,1м.
• Пластическая деформация. Измеряются габариты следа от шарика, образовавшегося после удара рабочей частью молотком Кашкарова. Самый простой и дешевый метод. Количество измерений – 5. Минимальная толщина конструкции, при которой разрешено определять прочность данным методом – 0,07 м.
• Ударный импульс. Измеряется значение величины энергии удара в момент удара бойка средства измерения об испытуемую поверхность. Используются приборы: ИПС МГ 4.03, ОНИКС ОС, ОНИКС-2,5. Количество измерений – 10. Минимальная толщина конструкции – 0,05 м.
• Отрыв образца. Измеряется сила напряжения отрыва стального диска приклеенного к бетону. Вследствие сложности технологии, в последнее время используется очень редко. Измерительное оборудование, приборы: ПОС-30-МГ4 и ПОС-50-МГ4. Количество измерений – 1. Минимальная толщина бетона 0,05 м.
• Отрыв образца со скалыванием или скалывание ребра изделия. Измеряется числовое значение силы необходимой для скалывания кусочка ребра или вырыва специального анкера. Самое точное испытание бетона неразрушающим методом. Рекомендуется использовать приборы: ПОС-50МГ4 «Скол», ГПНВ-5, ГПНС-4. 2.6. Количество измерений – 1. Минимальная толщина конструкции – 0,05 м. Глубина заделки анкера: 30, 35, 40 и 48 мм в зависимости от прибора измерения.

Как измерить прочность бетона?

Есть три наиболее действенных способа измерения прочности бетона. В этой статье вы узнаете как и чем измерить прочность бетона, какой из методов больше подходит под ваши задачи.

3 проверенных способа как определить прочность бетона!

При постройке здания, необходимо уделить особое внимание определению прочности бетона. Расчёты, измерения нужно проводить качественно, чтобы можно было примерно определить сроки службы здания и некоторые другие параметры

В науке словом «Прочность» определяют как устойчивость материала к механическим разрушениям. Есть нормы прочности, указанные в стандартах и санправилах.

Кроме измерений пробного образца в лаборатории, неизбежно при качественном подходе и исследование бетона стройки – чтобы выявить разницу, если она есть, и ликвидировать её, если бетон на стройке по каким-то причинам оказался хуже, чем эталонный образец.

Всего есть три способа, как определить прочность бетона. По уменьшению влияния на образец это имеет следующий вид.

1.1. Разрушающий способ

Есть некий образец, который испытывают посредством расслаивания его прессом. Образцы испытывают на двух установках. Первая пытается сжать образец до маленького кубика. А вторая пытается просто сколоть кусок бетона. Из их результативности и времени работы делают выводы о качестве бетона.

1.2. Неразрушающий способ

Особенно он хорош для измерения прочности существующих объектов. Для неразрушающего способа определения прочности бетона тоже характерны деформации, но их объём гораздо меньше.

Есть два метода измерить прочность, не изменяя структуру материала. Первый – использование механических ударных инструментов. К ним относятся различные молотки и пистолеты. Если при помощи первых измеряют диаметр лунок после удара, то при помощи вторых – силу отскока ударного стержня – упругость материала.

Чем больше упругость, тем больше общая прочность.

2. Использование ультразвуковых оценок.

Как известно, в плотной среде скорость звуковой и ультразвуковой передачи данных увеличивается. Значит, чем прочнее бетон, тем быстрее будет по нему передаваться ультразвук.

Есть два типа передачи – поверхностная (для стен и перекрытий) и сквозная (оценка свай, столбов, нешироких опорных элементов.)

3. Аналитический метод

Он разделяется на 2 типа. Первый, при помощи специальных формул, доступен тем, кто получил специальное строительное образование.

Второй же доступен каждому и чаще всего применяется на практике. Берётся совсем маленький кусок бетона, молоток весом около полкило и зубило. Зубило ставится на кусок бетона, на него со средней силой опускается молоток. Молоток отскакивает, повторно отпускать его не надо. Снимаем зубило и смотрим на диаметр. Если бетон не повредился, то это самые лучшие сорта бетона – от Б 25 и выше. Если бетон повредился слегка (до пяти миллиметров), то это средние сорта бетона – от Б 10 до Б 25. А вот если бетон повредился до сантиметра, то это сравнительно слабые сорта – от Б 5 до Б 10.

Данный способ измерения прочности бетона подходит каждому, его легко запомнить, но стоит так же помнить и то, что такой способ годится только для мелких строек – при постройке официальных крупных зданий, в которых будут располагаться предприятия или будут жить люди, бетон нужно оценивать при помощи приглашённых экспертов и промышленных формул и установок.

Даже если вы, скажем, проводите ремонт крыши частного дома, вам потребуется оценить прочность бетона опорных конструкций, на которых эта крыша будет держаться.

Похожие записи:

Виды современных осветительных приборов Простые и красивые беседки для дачи которые можно построить своими руками (фото) 10 самых экономичных холодильников Ремонт кухни в «хрущевке» Плита osb толщина для сарая Парящий потолок из гипсокартона с подсветкой: варианты дизайна (9 фото)
