Индикатор напряжения (пробник электрика) на светодиодах своими руками

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

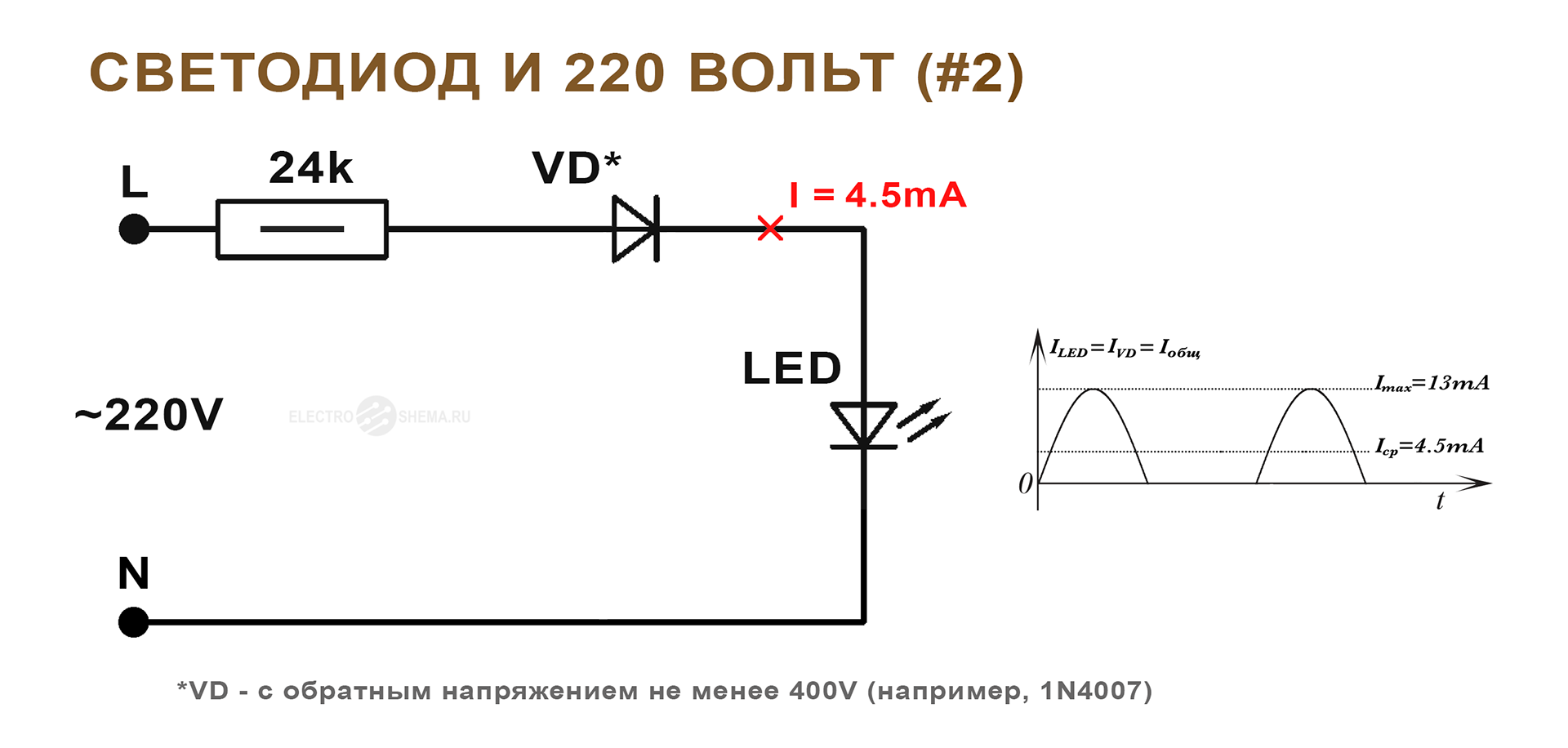

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

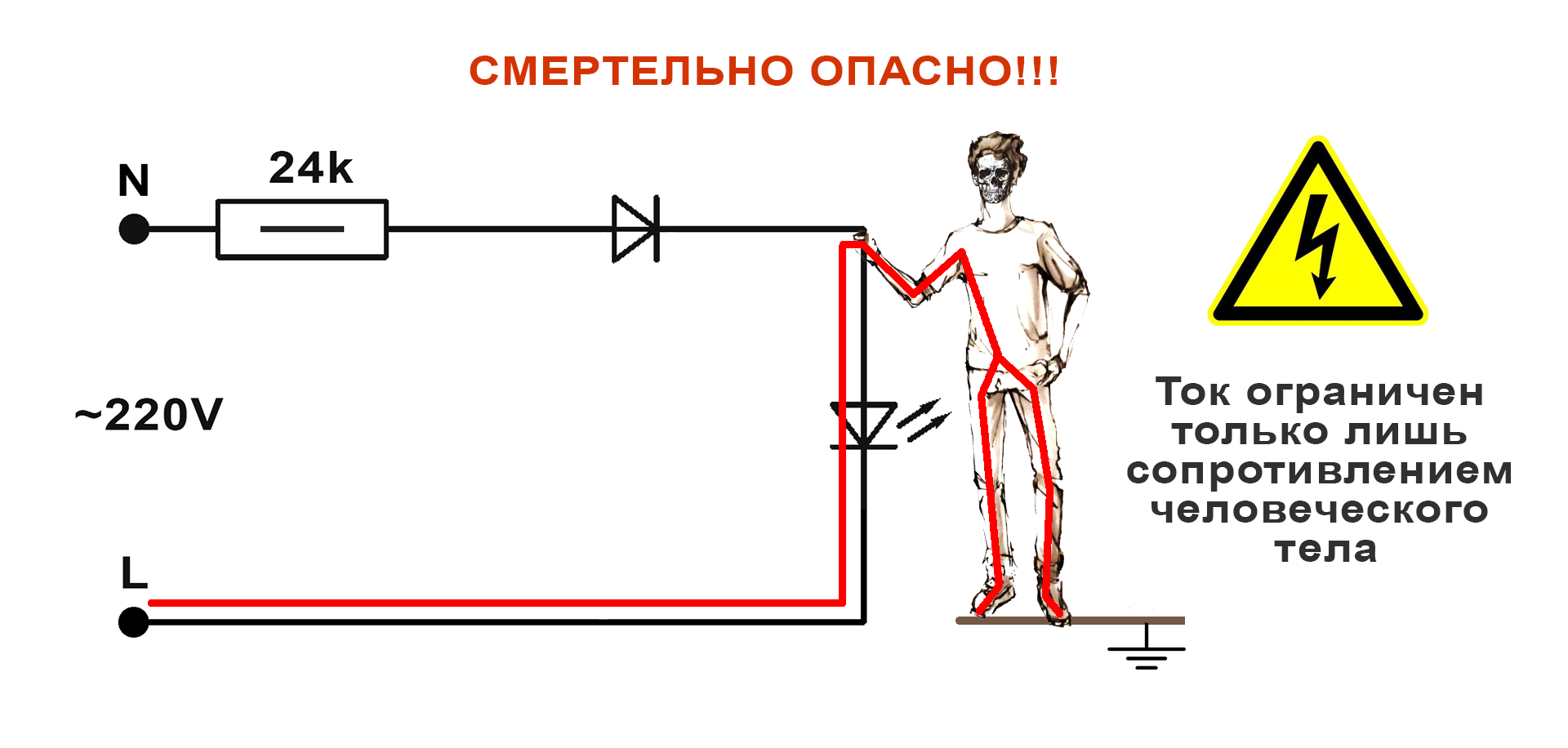

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

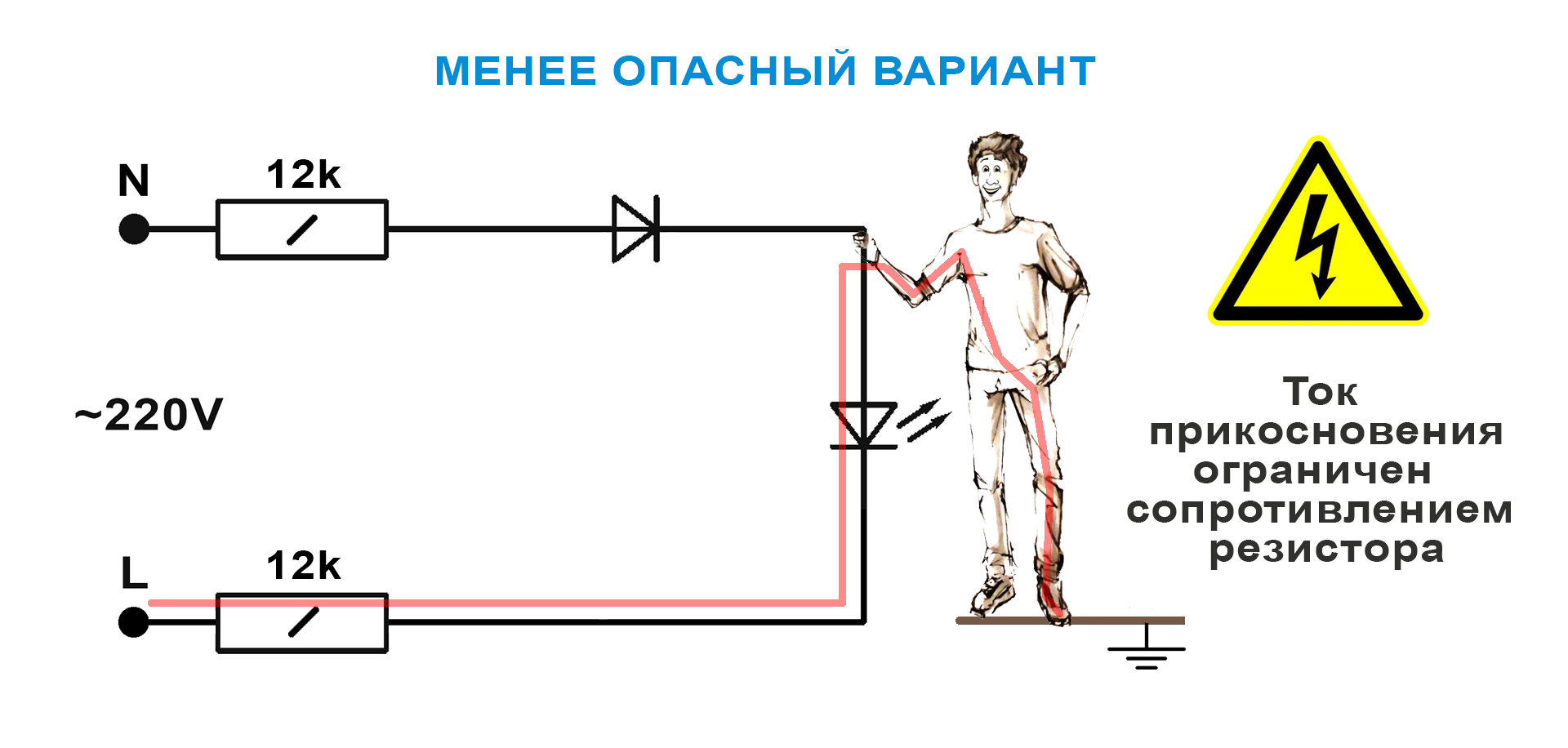

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Что такое сопротивление излучения

Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.

Бесполезно искать определение сопротивления излучения

В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела

Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.

Типы индикаторов

Сигнализаторы скрытой проводки бывают разных типов. Они различаются по принципу работы, способу оповещения об обнаружении проводов, физическим характеристикам проводки и прочим параметрам. Каждый тип индикатора имеет свои плюсы и минусы.

Таблица: плюсы и минусы детекторов скрытой проводки различных типов

Самостоятельно проще всего сделать электростатический индикатор скрытой проводки, в основе функционирования которого лежит принцип умножения напряжения.

Особенности функционирования инструмента

Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.

Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.

При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине. При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.

Как пользоваться индикаторной отверткой

Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.

Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.

Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций. Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.

Описание моделей Extech DV45

Этот фазовый индикатор в последнее время пользуется большим спросом. В первую очередь специалисты отмечают его компактность. В данном случае держатель используется с резиновой подкладкой. Всего у модели имеется два зажима. Генератор в устройстве применяется на 4 А. Рабочая частота фазового индикатора равняется 550 Гц. Как утверждают специалисты, модель способна переносить большие токовые нагрузки.

Для профессионалов она подходит отлично. Конденсаторы в устройстве применяются импульсного типа

Также важно упомянуть о качественной батарейке. Минимальная допустимая температура представленного фазового индикатора составляет -20 градусов

Влажности указанное устройство не боится. Купить модель в магазине можно за 7200 руб.

Точные индикаторы для опционов.

Мы только что разобрали, каким должен быть точный индикатор для рынка форекс. Теперь попробуем найти точный индикатор для опционов. К сожалению. никаких особых индикаторов для бинарных опционов не разрабатывается.

Реальные ставки выполняются в оболочке специального ПО брокера. У некоторых брокеров терминалы, оборудованы лишь микроскопическим окном для котировочных графиков, в котором ничего не видно и кнопками «Вниз» и «Вверх». Больше на них нет ровным счётом ничего.

Поэтому выбирайте такую брокерскую компанию, в терминале которой будет возможно применять технические индикаторы сразу. Тогда Вы сможете:

• создать свою торговую стратегию и применить точные индикаторы для бинарных опционов непосредственно в окне с котировками торгового терминала;

• проводить на котировочной истории тестинг торговой системы;

• проводить аналогичный тестинг на демо-счете.

Подобных терминалов на рынке немного, но один из лучших вариантов платформ такого типа – это торговая площадка брокера Binomo, где помимо технических индикаторов присутствуют следующие опции:

• графики в свечной форме; • уровни сделок отображены на графике; • возможность торговли без мертвой зоны — режим «Non-stop»; • мгновенное исполнение торговых приказов – нет потери пунктов; • огромный экран для котировочных графиков.

Так как в ПО брокера поступает обычный ценовой поток котировок, аналогичный Форекс, никто вам не мешает проводить весь необходимый анализ в традиционном торговом терминале с применением технических индикаторов. Рассмотрим несколько из них:

Читайте статью «Скальпинг на форекс»

Проверка постоянного напряжения

Рассмотренная нами схема индикатора может применяться не только в цепях переменного, но и в цепях постоянного тока. В случае если мы прикоснемся к «плюсу» щупом, присоединенным к аноду светодиода, а другим щупом будем касаться «минуса» электроустановки, индикатор будет светиться. При противоположном подключении указателя LED «не загорится». Таким образом, мы не только сможем проверить наличие напряжения, но и определим полярность источника.

Простейшая схема индикатора напряжения на светодиодах может быть улучшена. Для этого в нее нужно внести одно изменение: заменить кремниевый диод на светодиод. После этой замены у индикатора, подключенного к переменному напряжению, будут светиться оба светодиода одновременно. При проверке наличия постоянного напряжения будет светиться один из светодиодов. Какой из LED будет светиться, зависит от полярности подключения индикатора.

Если индикатор может светиться разными цветами, то по умолчанию зеленые светодиоды означают нормальный режим работы, например правильную полярность.

Указатели напряжения до 1000 В. Испытание средств защиты

admin

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Детали сборки

В качестве полевого транзистора используется Power MOSFET IRFBC40 с U_СИ = 600 В, U_ЗИ = 2–4 В. Он является самым дорогим элементом схемы с ценником чуть более 1 доллара. Биполярный транзистор – это всем известный КТ315Б, который можно заменить на КТ3102 с любым буквенным индексом. Диод подойдет любой с обратным напряжением более 600 В, например, 1N4005-1N4007. Конденсатор должен быть неполярным ёмкостью 0,1 мкФ.

Выбор светодиода имеет важное значение. От его способности светиться на малых токах зависит правильность работы индикатора в целом

Поэтому рекомендуется применять к установке сверхъяркий светодиод в прозрачном корпусе 3-5 мм красного свечения.

Не стоит забывать об электрической прочности резисторов, на которых во время замера может появляться потенциал в несколько сотен вольт. Предельное рабочее напряжение непроволочных резисторов может колебаться от 100 до 1000 В и во многом зависит от длины самого элемента. Поэтому миниатюрные планарные компоненты придётся оставить для других целей, а здесь лучше применить сопротивление типа МЛТ-0,25. Для повышения надежности во время монтажа R1 и R2 делают составными, заменяя каждый из них двумя последовательно включенными элементами.

Поиск фазы и ноля картошкой

Если вы не имеете специальных приборов, то можно найти фазу картошкой. Один конец проводника следует присоединить к батарее или металлической трубе. Если труба покрашена, зачистите ее до голого металла.

Противоположный конец проводника воткните в срез картошки. Другой проводник так же втыкается в картошку через максимальное расстояние. Второй конец через резистор (не менее 1Мом) следует поднести к проводам электропроводки и поочередно коснуться их. Подождите. Если есть изменения в разрезе картошки, это фаза. Если изменения не наблюдаются — это ноль. Не стоит использовать этот метод, если не знаете правил безопасности при работе с электроустановками.

Всегда ли запаздывание – это плохо?

Кое-кто причисляет запаздывание к преимуществам, что еще раз подтверждает теорию субъективности восприятия рынка. Это тоже достаточно легко объяснить. Дело в том, что запаздывание позволяет отфильтровать резкие ценовые всплески или флетовое движение. То есть, большой период позволяет лучше осмыслить участок истории и принять более правильное торговое решение.

И все же половина решения – это правильно поставленная задача. Не всегда корректно ждать от индикатора только получения сигнала без запаздываний и с максимально возможной точностью. Дело в том, что восприятие рынка очень субъективно. Когда в один трейдер видит хорошую возможность для покупки, другой в том же месте откроет позицию на продажу, и будет вполне доволен результатом.

Это можно хорошо проиллюстрировать с помощью индикатора скользящей средней. Вариантов исполнения этого фильтра десятки, а то и сотни, тем не менее, популярность трейдеров заслужили всего несколько видов. Давайте попробуем на примере скользящей определить характеристики запаздывающего и не запаздывающего индикаторов. В качестве фитнесс-функции будем считать время реакции на изменение тренда.

Отвертка с неоновой лампой

Еще одним видом, кроме простой индикаторной отвертки, является пробник напряжения, оснащенный неоновой лампой.

Пробник напряжения с неоновой лампой

Такой прибор функционирует следующим образом:

• электрический ток, который имеется на измеряемой поверхности, отдается на жало измерителя;
• затем ток через резистор (ограничивает ток), имеющий 0,5 мОм (предельный минимум), попадает на контакт вмонтированной в корпус изделия неоновой лампы;
• второй контакт цепи, необходимый для включения данного типа источника света, замыкается на человеке, на рукоятке отвертки.

В результате при использовании такого инструмента свечение будет происходить только в случае присутствия напряжения. Вместе с тем, при отсутствии контакта с телом человека, ее свечение наблюдаться не будет. К недостатку такого индикатора напряжения можно отнести достаточно высокий порог, применяемый для индикации напряжения (от 60В). Модели с неоновой лампочкой хорошо зарекомендовали себя в ситуации поиска фазы или определения присутствия напряжения. С ее помощью нельзя определить обрыв цепи.

Правила пользования

2.4.20. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

Исправность указателей, имеющих встроенный узел контроля, проверяется в соответствии с руководствами по эксплуатации.

2.4.21. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

2.4.22. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения следует в диэлектрических перчатках.

Указатели напряжения до 1000 в Назначение, принцип действия и конструкция

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п.2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

2.4.27. Напряжение индикации указателей должно составлять не более 50 В.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т.п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Проверка батарейки

Как измерить напряжение на батарейке?

Необходимо черный щуп законтачить с ее минусом, красный — с плюсом, и выставить границу на 20 DCV. Для любых домашних батарей и аккумуляторов этого достаточно. Для сравнения: аккумулятор легкового автомобиля выдает 13-14 В. Только мощные аккумуляторы грузовиков предназначены для напряжения 24 В и выше.

Мультиметр покажет сохранившийся заряд батареи. Если вы перепутали полярность — ничего страшного, просто на экранчике появится знак «-».Проверяя батарейку, учтите, что «свежая» батарейка должна выдавать значение вольтажа немного больше, чем указано на ее корпусе.

Как изготовить эвуковой пробник электрика своими руками?

У некоторых запасливых любителей в «арсенале» можно найти множество полезных вещей, в том числе и наушник (капсюль) для телефона ТК-67-НТ.

На базе такой детали может быть собран несложный звуковой пробник.

В первую очередь нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это нужно для того, чтобы освободить их выводы. Элементы размещаются в наушнике под звуковой мембраной, около катушек. После сборки электрической цепи мы получим вполне рабочий определитель со звуковой индикацией, который возможно применять, к примеру, в целях проверки дорожек печатных схем на взаимное перемыкание.

База такого пробника – электрогенератор с индуктивной противоположной взаимосвязью, основными деталями которого является телефон и транзистор малой мощности (лучше всего германиевый). Если такого транзистора у вас нет, то можно воспользоваться другим, обладающим проводимостью N-P-N, однако в этом случае полярность включения источника электропитания следует поменять. Если включить генератор не получается, выводы одной (любой) катушки нужно поменять между собой местами.

Увеличить громкость звука можно, выбрав частоту электрогенератора таким образом, чтобы она была максимально приближена к резонансной частоте наушника. Для этого мембрану и сердечник нужно расположить на соответствующем расстоянии, изменяя интервал между ними до получения нужного результата. Теперь вы знаете, как сделать индикатор напряжения на базе телефонного наушника.

Наглядно изготовление и использование простейшего пробника напряжения на видео:

Подробнее о типах индикаторных отверток

Наиболее близкими по конструкции и возможностям являются модели с неоновой лампой и светодиодом. Отличаются они порогом чувствительности (для диода он существенно ниже 60В) и наличием дополнительных возможностей.

В отвертке с неоновой лампой возможностей минимум – она «умеет» только обнаруживать переменный ток в цепи.

Вот так изделие выглядит в разобранном виде. Как видно на фото, элементов питания в этом приборе нет, разряжаться со временем просто нечему. Работать, то есть включать лампочку, эта отвертка будет только при контакте с электрической цепью, в которой имеется напряжение не менее 60В, и телом человека.

Важно: токоограничивающий резистор в схеме предусмотрен именно для того, чтобы снизить силу тока в проверяемой цепи до уровня, безопасного для человека.

Модель используется для определения фазы и, методом исключения, нуля.

В более сложных изделиях элементы питания могут присутствовать, в этом случае тестер можно применять и в бесконтактном режиме – детектор будет определять наличие электромагнитного поля, но тоже только при определенном уровне напряжения.

Индикаторная отвертка со светодиодом работает по схожему принципу, только в качестве индикатора выступает диод.

Почти всегда такие изделия снабжены элементами питания, могут работать в контактном и бесконтактном режиме. Часто помимо световой индикации присутствует и звуковая. Этот тип инструмента считается универсальным.

Бесконтактные индикаторные отвертки работают по принципу обнаружения «наводок», то есть ищут электромагнитное поле. Отличить их от контактных вариантов легко – в этих изделиях пластиковый щуп, а не металлический.

Электронные индикаторные отвертки имеют в качестве индикатора цифровой дисплей и, как правило, дополнительный индикатор фазы.

Принцип работы тот же – при касании щупом участка электрической цепи на дисплее появляется сообщение об уровне напряжения. Именно в этом заключается основное отличие электронного прибора от обычного, хотя для точных измерений все же лучше пользоваться тестером или мультиметром.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
   Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.
