Особенности плинтусных систем отопления

Общее описание

Как и у любых приборов отопления, основной задачей нагревательного плинтуса является обогрев дома, но непосредственно принцип работы значительно отличается от обычных отопительных устройств, которые лишь за счет значительного нагрева передают тепло в помещение.

Система электрического обогревающего плинтуса соответствует всем современным нормам по энергосбережению и сохранению микроклимата в помещении.

Нагревательный плинтус работает по нескольким принципам:

Первый состоит в том, что монтируют систему, как и любой другой декоративный плинтус, по периметру помещения.
Второй принцип – обеспечение нагрева как соприкасающегося с этим элементом воздуха, так и всех стен помещения, а, соответственно, прогретые стены будут непреодолимым барьером для прохождения холодного воздуха.
Третий принцип − это организация равномерной воздушной конвекции в доме, таким образом тепло начинает распределяться равномерно между потолком и полом.
И последнее, что очень важно для хозяек, которые пытаются соблюдать чистоту: подъем прогретого воздуха происходит медленно, а, соответственно, одновременно с ним не начнет подниматься пыль.

Электрический плинтус поможет поддерживать в доме порядок

Напольные плинтуса с подогревом устанавливают по всему периметру жилища, где необходим обогрев. ТЭНы установлены в металлические короба, которые имеют нижнюю щель для входа холодного воздуха и верхнее выходное отверстие для циркуляции теплого воздуха.

Читать так же: по какому принципу работает плинтусная система отопления.

Причем отверстия не просто подают прогретый воздух в помещение, чтобы он самостоятельно обогревал комнату. А имеют четко регулируемую систему микроклимата, поскольку теплый поток направленно направляется на стены, чтобы затем от них равномерно прогреть все помещение. Электро- и теплопроводящие части этого оборудования делаются из цветных металлов: алюминия и меди.

Непосредственно нагревательные части могут работать в диапазоне температур 50-80 градусов, передавая поверхности стен основную часть тепла. Потому не нужно разогревать ТЭНы в плинтусе до максимальных температур, так как даже при показателе в 50 градусов стенка может прогреться до температуры человеческого тела.

В этом видео вы узнаете, что такое теплый плинтус:

Сфера использования

На сегодняшний день на рынке можно с легкостью приобрести электрический плинтус для обогрева помещения. Он значительно превосходит по эксплуатационным способностям любые способы обычного отопления, которые при этом не всюду можно использовать.

Теплый плинтус устанавливают в тех местах, где трудно поставить радиаторы отопления

К примеру, на дачах, где нет теплоцентралей, а в некоторых случаях и газопровода, единственным способом отопления являются лишь дрова и электроэнергия. В этом преимущество, естественно, за плинтусом, так как намного проще включить электронагревательный прибор, нежели топить печку.

Этот плинтус − по большому счету обычный ТЭН со спиралью из жаростойкого сплава, обеспечивающий продолжительное время эксплуатации устройства.

Система электрического плинтуса аналогична принципу работы теплых полов, здесь так же находится терморегулятор для настройки микроклимата. Информация о температуре поступает из датчиков, которые находятся на стенах.

Подробнее о принципе действия теплого плинтуса:

https://youtube.com/watch?v=p04lRMrdUHY

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

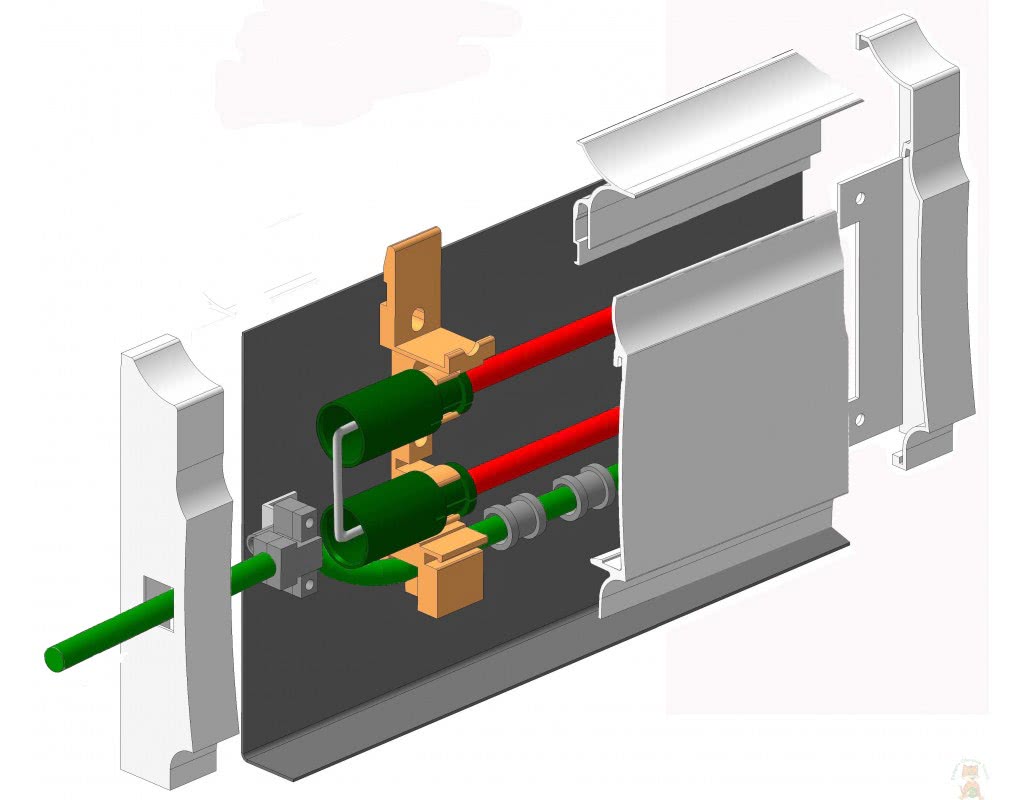

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.

Преимущества и недостатки плинтусного отопления

К достоинствам относится:

• быстрый, а главное, равномерный прогрев помещения, так как по сути, стена комнаты используется в качестве нагревательной поверхности для воздуха;
• экономичность – благодаря скорости нагрева расходы на обогрев помещений сокращаются. В свою очередь, тепловая завеса, которую образует поток нагретого воздуха возле стен, предотвращает потерю тепла через стенные перегородки;
• при самой лучшей теплоизоляции возможность отсырения стен достаточно высока. Прогрев их заметно снижает опасность накопления конденсата, образование плесени, а, значит, и разрушения материалов;
• малая инертность – благодаря небольшим размерам приборы быстрее «включаются» в работу. Эта же особенность позволяет легко регулировать температуру в очень короткие сроки;

• терморегуляцию возможна в индивидуальном порядке для каждого помещения;
• довольно простой монтаж, осуществимый своими руками;
• декоративность – обогревающий плинтус ненамного шире обычного напольного. Вся система отопления оказывается скрытой от глаз и совершенно не мешает размещению предметов обстановки. Единственное правило, которое рекомендуется соблюдать – не располагать крупные предметы мебели над нагревательным элементом, так как это снижает его эффективность.

Недостатки:

• метод рассчитан на ограниченную площадь – длина контура не должна превышать 15 м;
• монтаж системы является последним простейшим этапом работ. Предварительные расчеты и подготовка требуют значительно больше времени и точных расчетов;
• система эффективна только при очень хорошей теплоизоляции дома.

Электрическое плинтусное отопление

Система электрического плинтусного отопления строится на блоках радиаторов, в которые встроен воздушный электрический нагреватель. Как показывают отзывы по плинтусному отоплению, монтаж такой системы делается намного проще, чем с водяным носителем тепла.

По внешнему виду такая система ничем не отличается от электрической. Только здесь нет подводящих носитель тепла трубок, так как нагреватель встроен в нижней медной трубе радиатора, а в верхней находится кабель электрического питания, который изолирован термостойким силиконовым материалом.

Электрическое плинтусное отопление

Плинтусная система отопления электрического типа имеет мощность 200 Вт на каждый метр погонный. Источник электрического питания – обычная бытовая розетка. Несмотря на то, что такая система характеризуется высокой защищенностью от влаги, электрические плинтусные радиаторы нельзя ставить в помещениях с высокой влажностью воздуха.

Плюсы и минусы

Сначала поговорим о преимуществах плинтусного отопления, которых достаточное количество!

• Благодаря тому, что теплый плинтус образует тепловую завесу, происходит прогрев стен. За счет этого сокращаются теплопотери! Стены просыхают и меньше страдают от появления сырости, грибков и плесени, особенно это актуально для угловых и торцевых помещений.
• Простота в установке. Если вы умеете работать с электричеством, подключение не вызовет особенных трудностей, во многом установка схожа с теплым полом или металопластиковыми трубами.
• Возможность использовать как дополнительный обогрев или основной. Например, на балконах, лоджиях или в бассейнах.
• Разница температур на входе и выходе не превышает 5 градусов! Что в разы меньше привычного нам отопления.
• Подходит для любого котла, работающего на любом виде топлива.
• Это красиво! Нет привычных и надоевших нам батарей. Декоративные панели красятся во многие цвета и подойдут к любому интерьеру.

Теперь рассмотрим минусы теплых плинтусов.

• Проблематично найти, от этого много вопросов и непонятностей. Со временем этот вид отопления станет более популярным и приобрести его станет проще.
• В больших помещениях необходимо несколько отдельных модулей, так как имеются ограничения по длине системы (13-17 панелей).

Вот и все плюсы и минусы данного вида обогрева. Плюсов значительно больше, чем минусов, но так как это новинка в сфере отопления помещения, то она вызывает недоверие. Возможно, через какое-то время мы выявим еще больше плюсов, а возможно и недостатков!

Но если говорить в общем, то плинтусное отопление или теплый плинтус как альтернатива центральному и другим видам обогрева вполне здравая идея. Особых конструктивных изменений при ее установке не требуется, монтируется достаточно легко. Можно воспользоваться услугами специальных организаций, если возникают сложности. Гораздо экономичнее, чем например, теплый пол, а следовательно вполне подойдет хотя бы как дополнительный вид отопления. Для помещений, страдающих от плесени и сырости, на сегодняшний день это единственный выход. Ни центральное, ни теплый пол  не предотвратит их появление.

Собственно прогресс не стоит на месте, сейчас это пока неизвестный источник отопления, хотя как знать, несколько лет назад также шарахались от обычного теплого пола.

А на этом заканчиваю, читайте наш строительный блог.

Установка системы теплых плинтусов

При установке плинтусного отопительного оборудования необходимо учитывать, что жидкостная и электрическая разновидности этой системы обладают принципиальными различиями.

Жидкостное (водяное) отопление

Простота конструкции радиатора для плинтусного водяного отопления делает его монтаж простым и понятным

В своей основе плинтусный конвектор для систем жидкостного отопления состоит из теплообменника и внешнего кожуха. С целью увеличения площади теплоотдачи медно-алюминиевый теплообменник оснащен многочисленными поперечными пластинами.

Перечень необходимых устройств для автономной системы плинтусного водяного отопления включает в себя такие элементы:

• котельное оборудование, использующее любой из видов топлива;
• теплоноситель, чаще всего вода или незамерзающие жидкости;
• циркуляционный насос, обеспечивающий принудительное движение теплоносителя;
• коллекторы для подающего и обратного контуров;
• трубопроводы для разводки системы плинтусного отопления медные, металлопластиковые или ПВХ;
• плинтусные радиаторы, осуществляющие теплообмен в комнатах;
• термостаты, манометры.

Подключение контуров жидкостной системы отопления плинтусного типа к коллектору осуществляют по лучевой схеме. Подобная схема бывает предпочтительнее, когда необходимо отапливать большое количество комнат на нескольких этажах. Так удается обеспечить эффективность работы плинтусного оборудования и снизить потери теплоты.

Чтобы смонтировать систему теплых водяных плинтусов, необходимо:

• проложить по две трубки вдоль стен на участках от коллектора до места установки каждого из радиаторов;
• в выбранном месте на уровне стыка стены и пола установить заднюю панель плинтусного конвектора для системы жидкостного отопления с элементами крепежа;
• подключить к теплообменнику подающий и обратный трубопроводы;
• навесить смонтированный радиатор на крепежные крюки задней панели;
• проверить герметичность соединений;
• установить наружную декоративную панель;
• приступить к опрессовке и балансировке плинтусной отопительной системы.

Теплоноситель заливают в систему, одновременно спуская из нее воздух с помощью специально предназначенных для этого устройств. После полного заполнения и пробного запуска системы, определяют участки, где еще остался воздух, и также удаляют его.

Электрическое плинтусное отопление

Устройство нагревательных элементов электрического плинтусного конвектора не допускает выжигания кислорода из воздуха в отапливаемом помещении

Систему плинтусного отопления электрического типа смонтировать значительно проще, чем водяную, потому что нет нужды прокладывать трубопроводы, подводящие теплоноситель к радиатору. В данном случае основным элементом отопительного устройства служит радиаторный блок с электронагревателем. ТЭН встроен в медную трубку в нижней части радиатора, а через верхнюю трубку проходит покрытый термостойкой изоляцией электрокабель.

Запитывают плинтусные электрические конвекторы отопления от обычной домашней электросети. При этом проводка должна обладать способностью выдержать повышенную нагрузку, ведь расчетная мощность потребления будет не менее 200 Вт на каждый погонный метр отопительной системы.

Удобнее прокладывать силовой кабель для плинтусного отопления еще на стадии строительства дома. Делают выходы в местах подключения конвекторов и термодатчиков для электрического плинтусного отопления, затем заливают полы и штукатурят стены. Элементы теплого плинтуса устанавливают уже после завершения всех отделочных работ. Обогревательные приборы монтируют вдоль стен, подключают к электропитанию и регулируют термостаты.

Размещение нагревательных элементов по низу стен становится одним из эффективнейших способов отопления. В большинстве помещений, где мы проводим значительное время, — в коттедже, квартире или офисе — плинтусное отопление способствует созданию удивительно приятного микроклимата.

Видео презентация поможет осознать удобство создания в доме электрической системы плинтусного отопления:

https://youtube.com/watch?v=VadckmXzFc0

Принцип работы

Работа теплого плинтуса принципиально отличается и от традиционных отопительных систем с радиаторами, и от теплого пола.

Главное отличие состоит в том, что в прогреве обслуживаемого объема при использовании системы «теплый плинтус» явление конвекции не играет решающей роли.

Производители, выпускающие такую продукцию, говорят, что на его долю приходится не более 30% тепловой мощности контура.

Работу системы описывают следующим образом:

1. За счет выделяемой греющим элементом энергии прогревается ограниченный объем воздуха внутри короба и вокруг него.
2. Нагретый воздух поднимается вверх вдоль поверхности стены
3. За счет разности скоростей движения поднимающегося теплого воздуха и более холодной основной массы в помещении создается разность давлений, «прижимающая» нагретый поток к поверхности стены (имеет место эффект Коанда).
4. За счет большей теплопроводности контактирующая с теплым потоком поверхность стены прогревается быстрее, чем воздух в смежном объеме.
5. Прогретая стена отдает тепло за счет излучения, что обеспечивает более равномерное распределение температуры в помещении (отсутствует теплая «подушка» у потолка, характерная для систем с радиаторами).

По данным исследований, разница температур между телом человека, воздухом и окружающими поверхностями воспринимается по-разному. Так, например, в помещении, где воздух и стены имеют температуру 17оС, человек будет ощущать серьезный дискомфорт, а при температуре стены 24оС и тех же 17оС в воздухе – чувствовать себя вполне комфортно.

Восходящий нагретый поток создает вдоль стены своеобразную «тепловую завесу». Этот эффект также положительно сказывается на обогреве помещения в целом – нивелируется воздействие образующихся во внешних стенах «мостиков холода» на внутренний объем.

Таким образом, система «теплый плинтус», использующая нестандартный подход к обогреву помещения, оказывается более экономичной.

Со спецификой работы теплого плинтуса связаны и некоторые особенности монтажа. Так, нет смысла устанавливать отрезок нагревательного контура на стене с окном.

Образованная остеклением т.н. «тепловая дыра» из-за незначительной скорости потока теплого воздуха препятствует образованию стабильной прогретой прослойки.

В результате эта часть контура будет «греть» наружный воздух и окажется неэффективной для отопления помещений.

Сказанное не относится к зданиям с панорамным остеклением. Работа теплого плинтуса с окном, занимающим все пространство от пола до потока, полностью аналогична взаимодействию со сплошной стеной. А с учетом энергосберегающих технологий, используемых при создании панорамного остекления, монтировать совместно с ним такую систему отопления оказывается выгоднее.

Типы

Изначально теплые плинтусы были разработаны в Европе в начале прошлого столетия и представлены только в электрическом виде. Но путем постоянных исследований и внедрения новых технология сегодня на рынке можно встретить три разновидности плинтусных обогревателей.

Электрический

Электрообогреватель – первая простейшая и бюджетная модель такого обогрева помещения. Представляет собой металлические трубы, внутри которых расположены специальные нагревательные элементы, связанные между собой просиликоненными проводами.

Сегодня специалисты выделяют несколько видов таких плинтусов в зависимости от их мощности:

• мощность 500 ватт, длина кабеля 250 см;
• мощностью в 300 ватт, длиною в 150 см;
• длина кабеля 100 см, а мощность 200 ватт;
• мощность 140 ватт, длина 70 см.

Любой вид такой системы комплектуется специальным регулятором температуры. При этом для каждой части элемента он свой. Такой подход позволяет не только существенно экономить на оплате электроэнергии, но и поддерживать оптимальную температуру воздуха в комнате в районе +18.20 градусов Цельсия.

При нагреве оно начинает усиленно циркулировать. Это позволяет еще больше экономить на электричестве.

Не обошлось здесь и без недостатков: в моменты наивысшего напряжения потребление электроэнергии достигает своего пика. Необходимо также правильно выбирать сечение провода – если оно будет слишком маленьким, то часто будут перебои в работе обогреватели, а он сам будет часто перегорать.

Водяной

Такой теплый плинтус мало чем отличается от обычного радиаторного отопления. В трубах циркулирует вода или же специальная жидкость, которая нагревается в течение нескольких минут до заданной температуры. В такую систему отопления можно заливать воду как из обычных труб, так и содержащую специальные примеси, которые не допускают порчи всей системы в целом.

Помимо этого, такое отопление очень легко установить самостоятельно, а возможность его подключения к системе центрального отопления делает его и максимально экономным и выгодным.

Помимо этого, стальные нагревательные элементы и трубы у водяных теплых плинтусов хоть и являются самыми недорогими, но и наименее эффективными – теплоотдача у них минимальная. Поэтому лучше всего выбирать медные конструкции или те, что изготовлены из нержавейки или специальных сплавов.

Инфракрасный

Такой вариант теплого плинтуса считается самым современным. Обычно его крепят под потолком, но допускается и плинтусная установка. При этом в отличие от двух предыдущих типов такие обогреватели греют не воздух, а непосредственно все предметы, находящиеся в помещении. Это дает возможность сэкономить электричество, понизив в целом температуру воздуха в помещении, однако человек такую разницу не увидит, вообще.

Состоит такой обогреватель из нескольких частей – корпуса из стали, отражателя и нагревательного элемента. Среди всех остальных типов плинтусных обогревателей именно этот является наиболее долговечным.

Основными достоинствами таких плинтусных инфракрасных обогревателей являются:

• универсальность конструкции;
• высокая безопасность и защита от получения ожогов;
• создание максимально комфортных условий в помещении для человека;
• даже холодные стены на ощупь кажутся теплыми.

Если говорить о минусах, то часто возникают проблемы с покупкой некоторых запасных частей – потому их лучше заказывать заранее. А также используя инфракрасный теплый плинтус, лучше всего утеплить фасад здания снаружи – так как большая часть тепла будет выходить сквозь стены.

Водяной теплый плинтус своими руками и его принцип работы:

Как известно, стандартные радиаторы отопления сильно нагреваются и по большей части отдают тепло окружающему воздуху. Плинтусное отопление работает по другому принципу, отопительные приборы монтируются по периметру помещения вдоль стен. В первую очередь нагреваются именно стены, которые уже отдают тепло воздуху. В этом случае, стены выступают в роли теплоаккумулятора.

По большому счету, систему «теплый плинтус» правильнее назвать «теплой стеной», т.к. именно стены прогревают воздух. Человеческий организм чувствует себя лучше в помещении с теплыми стенами и не перегретым, свежим воздухом, чем с перегретым воздухом и холодными стенами.

«Эффект Коанда» — дым как бы прилипает к поверхности.

В основе работы этой системы отопления лежит физическое явление «эффект Коанда», которое было открыто румынским ученым Анри Коандэ. Согласно этому явлению струя воздуха (или жидкости) стремиться как бы «прилипнуть» к поверхности, где существует зона пониженного давления. Именно это и происходит во время работы плинтусного конвектора. Нагляднее всего это можно увидеть на примере дыма поднимающегося из под двери. Дым всегда будет подниматься вверх повторяя все формы двери.

Отопление плинтусного типа работает по принципу неактивной конвекции, для этого в конструкции предусмотрены два проема для прохождения воздуха – один в нижней части, другой в верхней. Холодный воздух затягивается через нижний проем, далее проходя вдоль нагревательных элементов разогревается, выходит через верхний проем и поднимается вверх по стенам. Таким образом тепло равномерно передается помещению от всей площади стен.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

https://youtube.com/watch?v=Llhnu8mVqWk

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе).  Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.

  Крепится теплоизоляционная лента, а поверх нее крепежные элементы

• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

  Устанавливаем куски и соединяем их в единое целое

• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

  Так все выглядит когда все сделано

• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Водяной тёплый плинтус

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

https://youtube.com/watch?v=dNULzMsw2lc

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

Время чтения: 7 минут Нет времени?

Л юбая система отопления должна быстро и равномерно обогревать объем помещения. Привычные радиаторы справляются с этой задачей хуже всего, поэтому им на смену приходят альтернативные варианты расположения нагревательных элементов. Самый экономичный и простой с точки зрения монтажа – электрический теплый плинтус. Он удобнее теплого пола, теплых стен и потолка, так как его монтаж можно осуществить, не затрагивая и не разрушая существующую отделку. Принципы работы, преимущества и недостатки плинтусного отопления описаны в данном материале.

Электрический теплый плинтус

Похожие записи:

Карниз для кухни: примеры как оформить и свежие идеи как применить карниз на кухне (135 фото и видео) Садовые скамейки из дерева Все о мебели для бани и сауны Калькулятор количества пеноблоков Насос для бочки 200 Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками
