Что такое гидротаран, его особенности виды и применение

Добыча воды гидротаранным способом

Это еще один нестандартный способ добычи воды без насоса: в данном случае применяется гидравлический таран — устройство, предназначенное для механического подъёма жидкости из любого колодца, даже артезианского.

https://youtube.com/watch?v=qHgu5MwoiPw

Работает такое приспособление на энергии, получаемой из потока воды. За счет поднятия воды на большую высоту и опускания её вниз, жидкость выталкивается наверх. Состоит такая конструкция из следующих компонентов:

За счет открытия и закрытия клапанов в определенной последовательнос ти и происходит циркуляция жидкости. Она разгоняется по питающей трубе и создается гидроудар, вымещающий жидкость наружу, в отводящую трубу. Такое устройство сложно сделать самостоятельно, но его легко приобрести. И это будет самым верным решением для участков, на которых отсутствует электричество.

Преимущества механических насосов

Закон сохранения энергии пока что никто не отменял, и поднять воду на высоту без применения энергии все же не получится. Другое дело, что энергия эта может быть механической, физической, солнечной и так далее. Помню, в детстве мы поливали огород при помощи механического поршневого насоса, установленного в обычной колонке. За лето, покачав таким образом мышцы (поливать огород надо было утром и вечером), мы успевали хорошо окрепнуть и набраться сил. Зимой, конечно, были проблемы: колонка промерзала и приходилось её «отливать» кипятком. Но плюсы были неоспоримыми: не надо было платить за электроэнергию, а быт становился частично от неё независимым. Механические насосы, безусловно, подойдут тем хозяйствам, где нет электричества. Принципы действия насосов многообразны. Познакомимся с некоторыми из них.

Поршневой насос

Это тот вид, который описан мной выше. Подъем воды происходит благодаря созданию разреженного давления над водой в трубе, которое создается благодаря поршню, поднимаемому в трубе благодаря рычагу и мускульным усилиям. Поршень должен плотно прилегать к стенкам трубы, иначе воздух будет просачиваться в трубу и создать разрежение воздуха не удастся. «Качайте» мышцы на радость своему телу. Поршни снабжены обратными клапанами, которые перекрывают воде дорогу назад. Таким образом, вода подается по трубе толчками, синхронно движению поршня вверх. Потом, правда, некоторые хозяева устанавливали двигатель, который посредством установленных дополнительно рычагов позволял качать воду, используя электроэнергию. Мне нравятся все способы подачи воды, но с этим я знакома лично.

Подача воды посредством винта Архимеда

Кто не знаком с этим гениальным изобретением великого ученого древности, чья актуальность пережила века и до самого настоящего времени! У всех дома есть мясорубка. Именно в ней используется это устройство. Винт частями черпает воду и поднимает её вверх. для движения воды необходимо обеспечить вращение оси винта. Это может быть мускульная сила человека или животных. Можно автоматизировать процесс, установив дополнительно ветряной двигатель, который и будет вращать винт. Винтовой принцип подачи воды можно осуществить не только при помощи винта и трубки, в которой он вращается, но и при помощи трубки, изогнутой в виде спирали. Тогда цилиндр не потребуется. Нижний конец трубки опущен в воду. При вращении спиральной трубы вокруг своей оси вода также передвигается снизу вверх по виткам и выливается из верхнего конца трубки.

Актуально, если у вас рядом с участком течет речка, но уровень воды в ней ниже вашего участка.

Подача воды методом гидротарана

Изобретатель этого метода — Монгольфье. Изобретение относится к 1797 году

Вот ведь как: все самое важное уже придумано до нас! Принцип действия основан на следующем опыте: текущая вода обладает кинетической энергией. Если на её пути резко установить преграду, то можем получить ощутимый гидроудар

Рядом с блокирующей перегородкой устанавливается вертикальный бак, куда будет вытесняться вода под действием гидротарана. Блокировка снимается, вода может течь дальше. бак снабжен клапанами, благодаря которым вода не может из него вытечь в обратное русло. К баку крепится шланг, по которому движется вода благодаря созданному давлению. Заслонку нет необходимости поднимать и опускать руками, процесс может быть автоматизирован. Насосы, действующие по методу гидротарана, есть в продаже. Так что нет необходимости делать его своими руками.

Подача воды аэролифтом

Автор этого изобретения — Карл Лошер немецкий горный инженер.Благодаря воздушному насосу в скважину загоняется воздух. Смешиваясь с водой, он образует пену, которая легко подается вверх по трубе. Насос снабжен ниппелем, чтобы воздух не мог просочиться обратно. Ему одна дорога: смешаться с водой и выйти с ней по другой трубке. Таким способом легче всего добывать воду из скважины. Вы можете легко сделать это устройство подачи воды своими руками, вам необходим будет только воздушный компрессор.

Ну вот, друзья, мы познакомили вас с тем, как можно добывать воду без электроэнергии. Это поршневой способ, гидротаран, винт Архимеда, аэролифт. Выберите тот способ, который подходит вашем участку и задачам — и покупайте, или сделайте оборудование для подачи воды своими руками.

Характеристики, достоинства и недостатки насосной конструкции

В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:

• температура внутри конструкции составляет около 35 градусов выше нуля;
• температуры воздуха за пределами конструкции не должна превышать эту же отметку;
• максимальное давление в системе – 6 бар;
• двигатель, используемый в конструкции – асинхронный;
• высота подъема магистрали – до 8 м.

Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.

Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:

• Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
• Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
• Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
• Простоту монтажа.

Как сделать искусственный водопад

Далее перейдем к практичным советам, как сделать декоративный водопад на даче своими руками.

В большинстве случаев внешний вид садового водопада зависит от участка. Поэтому, если вы подсмотрели чью-то идею, это не значит, что она впишется в ваш ландшафтный проект.

Давайте коротко рассмотрим этапы постройки своего водопада:

1. Нужно выбрать подходящее место. Хорошо подумайте о конечной картине всего участка, чтобы все элементы ландшафта были сбалансированы. Если у вас нет фантазии, возможно, нужно обратиться за помощью к дизайнеру.
2. Устройство водопада. Как в любом водопаде, воде нужно от куда-то браться и куда-то течь. У нас это будет какая-нибудь благоустроенная впадина в земле. Из какого именно материала – решать вам, главное чтоб он был защищен от утечки воды.
3. Возведение холмика. Насыпь можно создать и из земли, которая появится при создании водоема, так как ее будет достаточно много. Для того, чтобы стекающая вода не разрушала гору, ее нужно защитить. Лучше всего, если это будет специальная пленка. Форму ручья можно задать из камней. Чем больше будет насыпанная возвышенность, тем выше будет ваш водопад.
4. Установка насоса. Насос выбирается в зависимости от того, какой мощности будет поток воды, и вообще, какого объема ваш пруд.
5. Декорация фонтана. В зависимости от того, какой у вас ландшафтный дизайн на участке, используйте различные элементы декора, чтобы украсить фонтан. Это может быть дерево, камень, стекло и т. д.

Поэтапное руководство сооружения водопада в своем саду (видео)

https://youtube.com/watch?v=46il2b1LaHI

На картинке изображена наглядная примерная схема постройки фонтана

На этих схемах изображен распространенный способ постройки и декора прудика с водопадом своими руками. Для этого нужно учесть некоторые моменты:

• Отыщите чистое место. Обычно, для этого подойдет площадка 2 на 2 м. Расположение дачного водопада лучше продумать так, чтобы он был на расстоянии от дома не меньше 3м, а также листья и корни деревьев не испортили водоем.
• Продумайте геометрию берегов пруда и то, какая будет возвышенность. Нарисовать контур можно, например, используя песок.
• Сделайте яму и насыпь. Рекомендуем сделать глубину водоема не больше метра. Этого будет достаточно, чтобы красиво украсить дно, о выкопанной земли, чтобы сделать горку. Ее нужно будет хорошо утрамбовать.
• Подготовьте основу, чтобы можно было установить плиту. Это основание можно сделать, например, из кирпичей. При установке обязательно используйте уровень, чтобы плита лежала ровно. Дно пруда можно сделать из разного материала: бетона, пленки или кирпича. Также вы можете купить готовую емкость ПВХ. Она имеет множество вариантов форм. В случае бетонного основания водопада для пруда, сначала стелется гидроизоляция, потом устанавливается арматура. Теперь уже можно заливать поверхность бетоном толщиной не меньше 5 см. Также, как вариант, можно выложить дно из кирпича. Однако это достаточно трудоемкий процесс. Если на дне будет лежать специальная пленка, тогда перед тем, как ее расстелить, на дне ямы нужно 3-х сантиметровым слоем насыпать влажный песок. Пленка прижимается камнями.
• Гидроизоляция насыпи. Чтобы ниспадающая вода не размыла насыпь, ее нужно защитить от воды. Для этого прекрасно подойдет бутилкаучук.
• Установка самой плиты. Ее нужно разместить так, чтобы падающая на него вода была направлена в сам пруд. Если же ее форма не позволяет этого сделать, используйте другие камни и герметик.
• Монтировка насоса. Пользуясь инструкцией, поместите насос в воду. Шланг от него выведите наверх. Также проведите кабель питания к сети.
• Декорация водопада. Замаскируйте подведенный шланг. Это можно сделать камнями, и лучше, если они будут различные по величине. Запускайте систему.

Винт Архимеда

А этот способ я увидел у одного жителя деревушки, участок которого располагался у речки. Он эту воду использовал для полива огорода. Но проблема в том, что уровень воды в реке, понятное дело, ниже, чем участок.

Местный житель использовал для этого винт Архимеда.

Принцип работы устройства схож с обычной мясорубкой. То есть, берется полая труба, а в неё устанавливается винт с изогнутыми полостями. При вращении эти винты черпают воду и на себе понемногу подают её наверх.

Правда, для этого один край устройства нужно опустить в воду под углом.

Принцип работы винта Архимеда.

Мужик показал мне, как это все работает в деле. Тогда он крутил устройство руками, но говорил, что хочет купить генератор и автоматизировать данный процесс.

В том месте, где вода выливается наружу, он просто ставит самодельный канал, который прямиком ведет в огород. Тогда он так поливал картошку. Если делать такой самому, то можно уложиться в 20 000 руб.

Тут только один бур стоит 15 000 (для бурения льда). Плюс кусок трубы для этого бура и доски для корпуса.

https://youtube.com/watch?v=jnjwjK6G1fA

Больше всего мне понравился последний вариант. Просто своим видом и идеей. Мне интересно, видел ли кто-то еще что-то подобное. Мне кажется это редкое явление. Было бы интересно посмотреть на фотографии или видео, как это работает для полива.

Принцип действия

Этот механизм действует при помощи запаса механической работы, содержащегося в воде, текущей по трубе. В оригинальном приборе Монгольфье, устроенном в Сен-Клу, близ Парижа, вода притекает по длинной трубе AB{\displaystyle AB} (рис. 1) из невысоко расположенного пруда и может свободно вытекать через край K{\displaystyle K}, пока клапан V{\displaystyle V} опущен.

Рис. 1. Гидравлический таран Монгольфье

С того момента, как вода, наполняющая AB{\displaystyle AB}, получила возможность течь, работа силы тяжести пойдет на увеличение её скорости до некоторой наибольшей величины, обусловленной высотой h{\displaystyle h} уровня воды в пруде над отверстием K{\displaystyle K}, размерами и свойством (см. ниже) трубы AB{\displaystyle AB}. Вместе с тем будет возрастать и гидравлическое давление воды на нижнюю поверхность клапана V{\displaystyle V}, вес которого так подобран, чтобы он поднялся и закрыл выходное отверстие, как только скорость воды в трубе достигнет своей наибольшей величины. В этот момент гидростатическое давление воды на внутреннюю поверхность трубы AB{\displaystyle AB} и её продолжения CS{\displaystyle CS} станет возрастать, так как движение воды будет замедляться, пока весь запас работы, заключенный в её массе в виде живой силы, не истратится на растяжение этих стенок, на сжатие самой воды и на внутреннее трение. Но часть этих стенок сделана подвижною: в колоколообразном придатке S{\displaystyle S} замкнуто водой некоторое количество воздуха и помещены клапаны W{\displaystyle W}, открывающиеся в колокол R{\displaystyle R}, тоже содержащий воздух над водой и снабженный подъемной трубой DE{\displaystyle DE}. Поэтому после закрытия клапана V{\displaystyle V} живая сила воды начинает сжимать воздух в S{\displaystyle S}, пока не поднимутся клапаны W{\displaystyle W}; тогда вода станет входить в R{\displaystyle R}, частью сжимать находящийся в нём воздух, а частью подниматься по трубе DE{\displaystyle DE} на высоту H{\displaystyle H}. На все это скоро истратится вся живая сила воды, давление в R{\displaystyle R} перевесит давление в S{\displaystyle S}, клапаны W{\displaystyle W} закроются, V{\displaystyle V} откроется, и весь процесс начнется снова. Возрастание давления будет тем больше, чем быстрее захлопывается клапан V{\displaystyle V} и чем неподатливее стенки сосуда, заключающего воду в движении. Такого «гидравлического удара» тщательно стараются избегать при устройстве водопроводов, чтобы не лопались трубы, поэтому Монгольфье и устроил колпак S{\displaystyle S}; упругая податливость воздуха, в нём заключенного, ослабляет силу удара; воздух же в колпаке R{\displaystyle R} служит регулятором для трубы DE{\displaystyle DE} и поддерживает в ней движение воды в тот период, когда клапаны W закрыты. При повышенном давлении в воде растворяется больше воздуха, чем при атмосферном давлении, поэтому количество воздуха в S{\displaystyle S} и R{\displaystyle R} уменьшалось бы во время непрерывной работы. Чтобы пополнять эту убыль, служит клапан H{\displaystyle H}, отворяющийся внутрь: как только клапаны W{\displaystyle W} захлопнутся, упругость воздуха в S{\displaystyle S} заставит воду в CBA{\displaystyle CBA} отхлынуть назад; с приобретенною скоростью она перейдет своё положение равновесия и произведет на очень короткое время под S{\displaystyle S} давление, меньшее атмосферного. В этот момент через H{\displaystyle H} входит немного воздуха.

В продаже существуют готовые типы таран, английские фирмы Дулас, французские Декер и др. При испытании в Парижской консерватории искусств и ремёсел таран, устроенные Декером (Decoeur), дали полезное действие от 0,6 до 0,9. На рисунке 2 видны особенности его устройства: оба клапана расположены один над другим и снабжены пружинами и винтами, чтобы регулировать их натяжение во время самой работы, изменяя число ударов от 40 при падении в 0,3 м до 220 при падении в 2 м; высота подъёма во всех опытах была 9м 15 см.

Рис. 2. Гидравлический таран Декера

При впускании воздуха через боковой клапан, не изображённый на рис. 2, таран работает без шума, но полезное действие и наибольшая возможная высота подъёма уменьшаются. Хорошие результаты действия Таранa настолько зависят от своевременного закрывания выпускного («стопорного») клапана, что для больших машин Персалль (Pearsall) нашёл выгодным устроить для этой цели особую машину, приводимую в движение сжатым воздухом из-под колпака. Такой тип Таранa действует совершенно плавно, дает большой коэффициент полезного действия и может быть устроен в больших размерах. На том же принципе, Персалль устраивает гидравлический Таран для получения струи сжатого воздуха.

Гидротараны — бестопливные насосы от уральских умельцев

Пермские крамольники начали реализацию проектов по улучшению качества жизни людей на Земле. Наперекор всем современным научным общепринятым понятиям и догмам они решили запустить массовое производство водяных насосов работающих БЕЗ ЭЛЕКТРИЧЕСТВА по максимально доступной для русичей цене!Давно забытые дедовские, экологически чистые и не загрязняющие окружающую природу технологии начали возрождаться на нашей святой русской земле. И как бы не пыжылись представители тёмных западных иерархий переманить светлые русские головы на свою сторону, Боги на нашей стороне, а значит и победа будет за нами.Как говорил Коловрат: «Это жидкие мозги утекают, а твёрдые остаются».

Источники

• https://zen.yandex.ru/media/samstroy24/gidrotaran-nasos-kachaiuscii-vodu-dlia-poliva-bez-elektrichestva-i-topliva-5e479d41baec8f365f1fbb4e
• https://xn--80aaafltebbc3auk2aepkhr3ewjpa.xn--p1ai/gidrotaran/
• https://dealanenergo.ru/Statiy/gidrotaran-vodyanoy-nasos-bez-lektrichestva
• https://www.rmnt.ru/story/water/gidroudar-ili-kak-sdelat-besplatnyy-nasos-ispolzuja-energiju-vody.784823/
• https://USamodelkina.ru/11806-gidrotarannyj-nasos-svoimi-rukami.html
• https://www.kramola.info/vesti/rusy/gidrotarany-bestoplivnye-nasosy-ot-uralskih-umelcev

Гидротаран Монгольфье (гидротаранный насос)

Механик  Жозеф-Мишель Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды перетекающей под действием силы тяжести из т. н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо ниже расположенный сток.
Пропуская через себя большую часть воды с небольшой высоты h (разница высот между стоком и уровнем воды в питающем резервуаре) насос поднимает меньшую часть воды на бо́льшую высоту H (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).
КПД гидротаранного насоса зависит от отношения H/h, где h — высота попадающей в резервуар А воды, а H — требуемая высота поднятия.
Начальное состояние: отбойный клапан Б открыт и удерживается в таком положении пружиной или грузом или т. п. Сила этой пружины превышает силу давления статического столба воды в питающей трубе на закрытый отбойный клапан. Возвратный клапан В закрыт. Воздушный колпак заполнен воздухом.
По питающей трубе А поступает вода, разгоняясь до некой скорости, при которой отбойный клапан Б, увлекаемый потоком воды, преодолевает усилие своей пружины и закрывается, перекрыв сток. Инерция резко остановленой в питающей трубе воды создает гидроудар — резкий скачок давления, величина которого определяется длиной питающей трубы и скоростью потока. Давление гидроудара преодолевает давление столба воды в отводящей трубе Д, возвратный клапан В открывается и часть воды из питающей трубы А проходит через него и поступает в отводящую трубу но, главным образом, в воздушный колпак Г, поскольку инерция массы воды в отводящей трубе Д препятствует такому быстрому, импульсному поступлению. Вода в питающей трубе остановлена, давление падает и приходит к статической величине, возвратный клапан закрывается, отбойный клапан открывается. Вода в питающей трубе начинает двигаться, постепенно ускоряясь, а в это время под давлением воздуха, поджатого в воздушном колпаке, поступившая в него порция воды продавливается в отводящую трубу. Таким образом система возвращается в исходное состояние и начинает новый цикл работы.

Вот несколько видео на эту тему

https://youtube.com/watch?v=aUTjVovpKvA

https://youtube.com/watch?v=U-ozKJUsSck

https://youtube.com/watch?v=Y_NnsQjL5Xw

При использовании гидротарана Могнальфье нужно учитывать следующее:

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

• Два обратных клапана.
• Пластиковая труба для пайки.
• Тройник.
• Колено.
• Резьбовые концы.
• Различные емкости.
• Паяльник или горелка.
• Токарный станок или резьбовые наконечники.

Конструкция с описанием

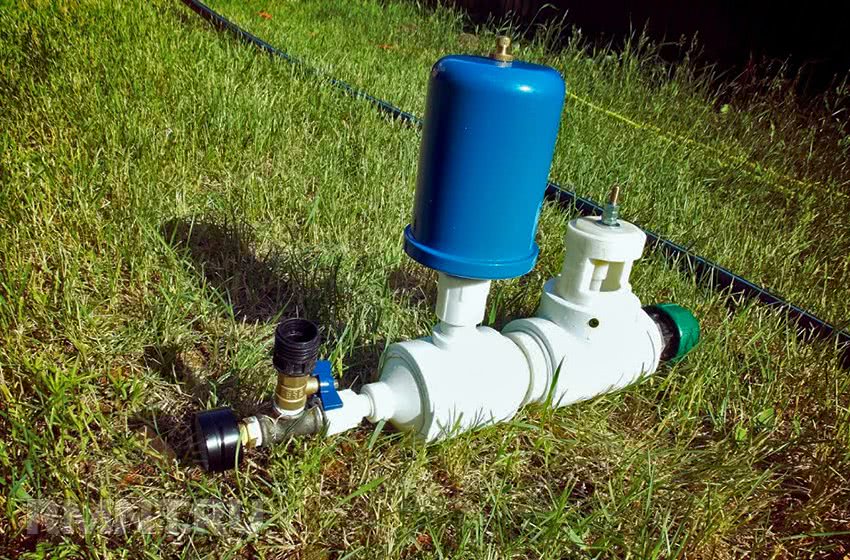

Вот так он выглядит. Все делано из труб ПВХ.

В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.Самая толстая чать — это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.Я буду рассматривать насос справа на лево. Так как правая сторона — это вход для воды, а левая — выход.Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

Шаг 2

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

Шаг 3

Приступаем к нарезанию резьбы на токарном станке.

Готовая труба с резьбой должна идеально подходить к обратному клапану.

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

Шаг 4

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

Шаг 5

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

Детали

Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.

Клапан.

Сборка

Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.

Собираем буфер-ресивер.

Конечная часть насоса.

Почти готовый образец.

Добавим манометр для замера давления в работе.

Водяной насос с манометром готов к испытаниям.

Сборка гидротарана: некоторые нюансы

Для удобства работы с гидротаранным насосом на первый обратный клапан стоит установить дополнительный кран, хотя можно обойтись и обычной заглушкой. Пока она закрыта, вода через насос проходить не будет. На фотопримере ниже можно увидеть уже собранную конструкцию, на которой сверху установлен расширитель.

ФОТО: YouTube.comТак выглядит собранный гидротаран

Теперь стоит разобраться, по какому принципу он работает.

Принцип действия гидротаранного насоса

Подача воды в сам гидротаран производится по чёрному шлангу из резервуара. Если требуется забор из реки или озера, необходимо обустроить всё так, чтобы сам насос находился не менее, чем на метр ниже уровня поверхности воды. Если это условие не соблюдено, работать гидротаран не будет.

Поступающая вода проходит через обратный клапан, направленный вверх, попадая в расширитель, который помогает в перекачке. Далее она поступает через запорную арматуру в более тонкий шланг, по которому уже может подняться на более высокий уровень. Подобную систему можно использовать не только для полива, но и для душевой, если вода в реке достаточно чиста. А вот использование стационарного резервуара здесь будет нерентабельным. Часть воды будет вытекать на землю через обратный клапан, направленный вниз.

ФОТО: YouTube.comВода поступает через чёрный шланг на обратный клапан, направленный вверх

Далее можно увидеть верхнюю часть гидротарана и отходящий более тонкий шланг.

ФОТО: YouTube.comВода будет подаваться на более высокий уровень по тонкому шлангу

Первый запуск гидротаранного насоса

Если все необходимые параметры по уровням соблюдены, то при открытии первого обратного клапана (направление вниз) из него толчками начнёт вытекать вода. Именно эта пульсация и позволяет перекачивать жидкость на более высокий уровень. Если гидротаран расположить возле реки или озера, эти излишки будут стекать обратно в водоём.

При необходимости использования подобного насоса для летнего душа стоит продумать отвод воды в сторону. В противном случае вытекающая из клапана и стекающая в реку вода будет поднимать грязь. А мыться под таким душем вряд ли кому понравится.

ФОТО: YouTube.comЕсли вывернуть заглушку первого обратного клапана, гидротаран начнёт работать

Рассмотренный сегодня пример представлен лишь для того, чтобы читателю стал понятен принцип работы гидротарана, поэтому и в качестве водоёма была использована обычная металлическая ёмкость.

ФОТО: YouTube.comЗабор воды гидротараном из подобного резервуара нерентабелен – половина окажется на земле

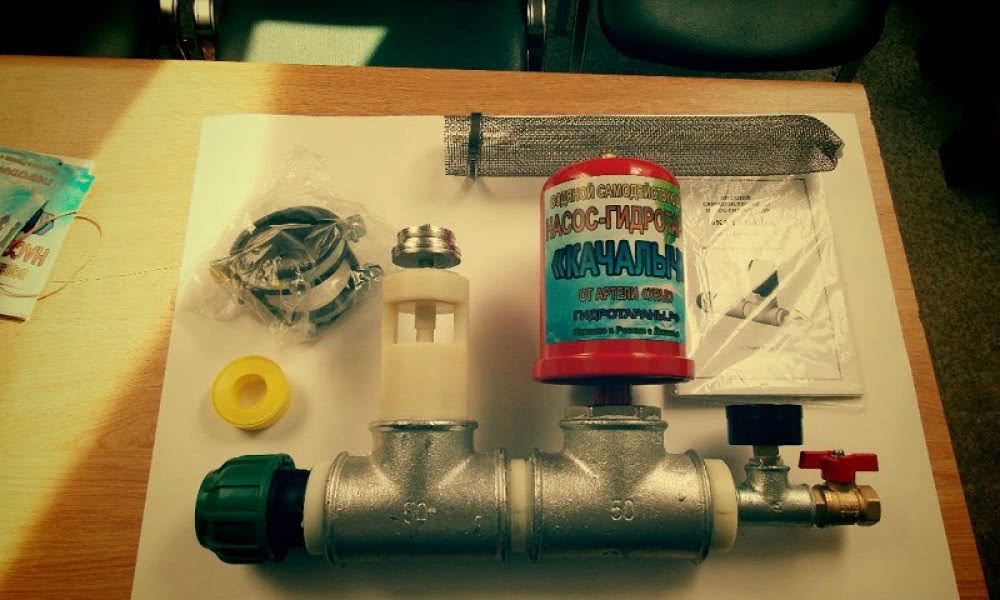

Конструкция гидротарана “Качалыч”:

• 1. Питающая труба
• 2. Корпуса отбойного и напорного клапанов
• 3. Воздушный колпак
• 4. Напорный клапан
• 5. Клапанный узел
• 6. Скоба крепления
• 7. Отбойный клапан

Технические характеристики гидротаранов “Качалыч”:

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.

Как и почему работает гидротаран

Главная особенность данного насоса — он использует кинетическую энергию воды, которая уже находится в потоке. То есть, для подачи воды на высоту необходим перепад уровней. Он может быть минимальным — 0,5 м, но чем этот показатель больше, тем эффективнее работа насоса. Мы нарочно не приводим гидравлический расчёт — он крайне сложен и сводится лишь к оптимальной пропорции перепада высоты между точкой забора воды, рабочей частью насоса и верхней точкой слива. Поскольку это устройство будет установлено в конкретных условиях, все величины разумно определить по месту.

Вода, попадая в фидер, под действием гравитации стремится к нижней точке, создавая избыточное давление, на которое реагирует гидроклапан. В момент его срабатывания вода блокируется в закрытой системе и происходит явление гидроудара, который проталкивает воду через обратный клапан в расширительный бак. Эластичные стенки бака накапливают избыточное давление от гидроудара, но не в воде (она несжимаема), а в воздухе. Это давление и проталкивает воду по отводному каналу (шлангу, трубе), а обратный клапан не даёт давлению выровняться.

https://youtube.com/watch?v=_II8img-Nas

Принцип работы гидротаранного насоса на видео

После сброса давления в расширительный бак гидроклапан снова открывается и цикл возобновляется. Подача воды происходит импульсами. Многие уже догадались, что работа насоса становится возможна за счёт разности плотности сред — несжимаемой воды и воздуха, который легко аккумулирует давление. Вся сила гидроудара переходит в спрессовку газа (воздуха) в расширительном баке, который потом подаёт воду наверх.

Какой насос лучше выбрать

Потребители в своем большинстве отдают предпочтение насосам центробежного типа, поскольку те работают совершенно бесшумно и удобны в эксплуатации и могут быть установлены даже в жилом доме. Но подобные насосы уступают вихревым по производительности и глубине выкачки воды.

В принципе, если речь идет о небольшом домашнем хозяйстве или необходимости обеспечения водой обычного жилого дома, такое устройство отлично подойдет.

Если вода требуется в достаточно больших объемах или же поблизости расположен труднодоступный/заиленный водоем, лучше отдать предпочтение вихревому насосу, который, кстати говоря, отличается более приемлемой ценой и компактными размерами. Но, помним: монтировать его можно лишь вдалеке от жилого дома.

Опытные пользователи советуют при выборе подходящей модели не акцентировать внимание на ценовых показателях, а учитывать, скорее, его функциональные характеристики. Удачных покупок!

Вывод (прочитать обязательно)

Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.

Для этого нужно проделывать следующую процедуру раз в 2 дня:

1. Открыть боковой кран
2. Сливать воду пока не перестанет бежать
3. Закрыть кран
4. Накачать воздуха до нужного давления

Из выше изложенного следует вывод что без мембранная конструкция очень затратна в обслуживании. Такой агрегат можно устанавливать в бане или на даче где он не используется подолгу. Приехали, подкачали давление, попользовались, уехали. Если же вам нужен гидроаккумулятор в жилой дом то рекомендую купить с завода с мембраной. Проблем с обслуживанием будет намного меньше. Если вы знаете еще какие-либо схемы гидробаков своими руками то пишите о них в комментарии.
