Гидротаран

Оглавление

Гидротаранные насосы заводского изготовления

Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.

На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.

Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.

Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.

Гидроудар как физическое явление

Из курса школьной физики многие помнят, что тело, обладающее определенной массой, во время движения накапливает кинетическую энергию. И запас кинетической энергии тем выше, чем больше масса и скорость тела. Вода, движущаяся по трубопроводу, накапливает кинетическую энергию. Если перекрыть трубу задвижкой, то поток воды продолжит движение по принципу вагонов в составе поезда, когда локомотив уже остановился, а вагоны догоняют друг друга.

Каждый помнит характерный грохот останавливающегося железнодорожного состава. Так ведет себя и вода перед внезапно возникшей преградой: дальние слои водяного потока по инерции все еще двигаются вперед, создавая избыточное давление в трубопроводе. Чаще всего явление гидроудара наблюдается в магистрали системы водоснабжения:

  • между скважинным насосом и обратным клапаном;
  • между гидроаккумулятором и точкой водоразбора.

Расчёт

Расчёт коэффициента полезного действия гидравлического таранa очень прост, если ограничиться главными обстоятельствами явления. Пусть из пруда вытекает в единицу времени V 1 {\displaystyle V_{1}} единиц объёма воды и падает с малой высоты h {\displaystyle h} . А поднимаются в резервуар водопровода V 2 {\displaystyle V_{2}} единиц на большую высоту H {\displaystyle H} . Обозначим η {\displaystyle \eta } коэффициент полезного действия машины. Он равен отношению работы, совершённой машиной к работе падающей воды:

η = V 2 H V 1 h {\displaystyle \eta ={\frac {V_{2}H}{V_{1}h}}}

Для определения η {\displaystyle \eta } в разных случаях было сделано много опытов ещё в 1805 г. Эйтельвейном, позднее Мореном и др. Выяснилось, что коэффициент этот тем больше, чем ближе к единице отношение H : h {\displaystyle H:h} . По Эйтельвейну, когда H {\displaystyle H} в 20 раз больше h {\displaystyle h} , η = 0 , 2 {\displaystyle \eta =0,2} ; при H = 8 h {\displaystyle H=8h} η = 0 , 5 {\displaystyle \eta =0,5} ; при H = 3 h {\displaystyle H=3h} η = 0 , 7 {\displaystyle \eta =0,7} . По данным начала XX века, полезное действие больше при больших падениях, чем при малых; так, при малых h {\displaystyle h} η = 0 , 4 {\displaystyle \eta =0,4} , при средних 0,55, а при больших 0,7. Влияние же отношения высоты падения к высоте подъёма воды признается малым. Поэтому из V 1 = 20 {\displaystyle V_{1}=20} (литров) можно рассчитывать, например, поднять 2 л на 7 метров, 1 л на 14 метр, и только пол-литра на 28 м, если при данном H {\displaystyle H} η {\displaystyle \eta } = 0,1 для взятого тарана, труба, приводящая воду, должна быть достаточной длины, чтобы масса заключающейся в ней воды была значительна: по Эйтельвейну, она должна превышать H {\displaystyle H} на число футов, равное отношению H {\displaystyle H} к h {\displaystyle h} , и во всяком случае быть не короче, чем пятикратная высота подъёма, так что при коротких расстояниях её приходится намеренно изгибать. Диаметр клапана б

должен быть равен диаметру приводной трубы, а этот последний в футах равен 2 60 ( V 1 + V 2 ) {\displaystyle 2{\sqrt {60(V_{1}+V_{2})}}} , где V 1 {\displaystyle V_{1}} и V 2 {\displaystyle V_{2}} даны в кубических футах. Объём колпакаг делают равным объёму приводной трубы. Оба клапана должны быть как можно ближе один к другому. В настоящее время гидравлический таран употребляется довольно часто для поднятия небольшого количества воды для хозяйственных целей.

Изменение давления определяется по формуле Жуковского: Δ p = ρ ( v 0 − v 1 ) v {\displaystyle \Delta p=\rho (v_{0}-v_{1})v} ,

где ρ — плотность жидкости, v 0 {\displaystyle v_{0}} и v 1 {\displaystyle v_{1}} — средние скорости воды до и после закрытия клапана, v — скорость распространения ударной волны в жидкости. Эту скорость можно рассчитать по формуле:

v = 1 ρ β + D ρ E d , {\displaystyle v={\frac {1}{\sqrt {\rho \beta +{\frac {D\rho }{Ed}}}}},} ,

где E — модуль упругости стены, β {\displaystyle \beta } — сжимаемость жидкости, d — толщина стен трубы, а D — её диаметр.

Коэффициенты упругости различных материалов:

  • вода — 2·109 Н/м²;
  • чугун — 100·109 Н/м²;
  • сталь — 200·109 Н/м²;
  • медь — 123·109 Н/м²;
  • алюминий — 71·109 Н/м²;
  • полистирол — 3,2·109 Н/м²;
  • стекло — 70·109 Н/м²;

Предел значения V равен 1414 м/с (скорость звука в воде).

КПД гидротаранного насоса зависит от отношения H/h, где h — высота попадающей в резервуар А воды, а H — требуемая высота поднятия.

Материалы

что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:

  • Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
  • Клочок резины, для создания уплотнителей и прокладок;
  • Шайбы и гайки для крепления элементов;
  • Манометр;
  • Силиконовый герметик пищевой;
  • Специальный тройник и четвертник для подключения к трубопроводу;
  • Водопроводные краны;
  • Ниппель для закачки воздуха;
  • Датчик контроля давления;
  • Дрель;

Гидротаранный насос своими руками


Всем привет, предлагаю вашему вниманию интересную и полезную самоделку, если вам нужно поливать огород или качать воду для других целей. Обязательным условием для работы машины является наличие перепада высот, то есть, это должна быть река с хорошим течением, родник и так далее. Качать воду из таких мест вы сможете без затрат электроэнергии 24 часа в сутки.

Эта конструкция является аналогом редуктора. То есть, благодаря течению происходит циркуляция определенного объема воды. Эту энергию мы можем преобразовать для подачи меньшего объема воды на нужную нам высоту. Такой насос будет работать примерно так, как гидравлическая турбина. Но эта конструкция гораздо проще, на ее сборы надо мало средств и времени, а еще такой гидротарнный насос очень долговечный, тут изнашиваются разве что клапана. Итак, рассмотрим более подробно, как же собрать такой насос!

Как все работает

Система состоит из двух клапанов, один работает на выпуск воды, а другой на впуск. Тот клапан, что работает на выпуск, нужен для того, чтобы удерживать воду в шланге, которую мы будем поднимать для своих целей на нужную высоту. А что касается второго клапана, он находится в открытом состоянии лишь тогда, когда на него действует небольшое давление воды. Когда скорость потока вытекающей воды возрастает, растет и давление, как следствие клапан запирается. Именно в этот момент происходит гидроудар и вода поднимается вверх по отборному шлангу. Потом давление стабилизируется, клапан снова открывается и так далее.

У автора машина поднимает воду всего на один метр. Производительность устройства будет зависеть от перепада высот и от объема протекающей через устройство воды.

В системе предусмотрена емкость с воздухом. Она работает в качестве амортизатора для импульса, то есть, позволяет больше забрать воды, увеличивает КПД.

Список материалов:

— пластиковые трубы; — два клапана; — кран (необязательно); — два пластиковых тройника для труб; — бутылка; — шланги и другое.

Список инструментов: — токарный станок (автор нарезал резьбу на трубах); — ножовка по металлу; — клей для труб, фум-лента и другие мелочи.

Процесс изготовления гидротарана:

Шаг первый. Подготавливаем трубы

Автор нарезал на токарном станке на трубах резьбу. Это избавило от потребности покупать переходники, чтобы установить клапана.

Шаг второй. Сборка

Шаг третий. Испытания Приступаем к испытаниям. Автор подает воду из емкости, имитируя реку. Его насос может подавать воду на высоту не более одного метра выше от источника. В целом, систему можно модернизировать и увеличить КПД.

На этом все, проект окончен. Надеюсь, самоделка вам понравилась. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами.


Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

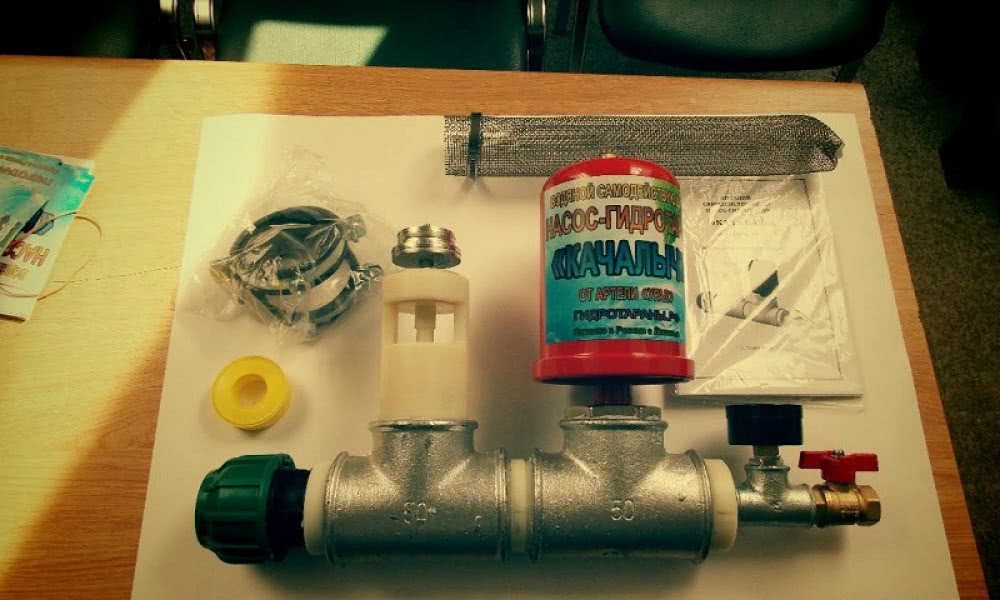

Конструкция гидротарана “Качалыч”:

  • 1. Питающая труба
  • 2. Корпуса отбойного и напорного клапанов
  • 3. Воздушный колпак
  • 4. Напорный клапан
  • 5. Клапанный узел
  • 6. Скоба крепления
  • 7. Отбойный клапан

Технические характеристики гидротаранов “Качалыч”:

ПАРАМЕТРЫ / МОДЕЛЬ “Качалыч” ГТ-01-40/½″ “Качалыч” ГТ-03-32/½»
Рабочий перепад высот (м) 1 — 8 0,5 — 3
Рекомендуемый перепад высот (м) 1,5 — 5 0,5 — 1,5
Производительность, подъём воды (напор) на высоту 15м, перепад 1,5м (л/сутки) 2000 1200
Максимальный напор (при нулевой производительности), перепад 1,5м (м) 40 25
Диаметр напорной трубы ПНД SDR 11 (мм) 40 32
Гарантированный срок эксплуатации 2 года 2 года
Срок службы (при рекомендуемом обслуживании) до 20 лет до 10 лет
Особенности — Большая прочность и долговечность — Малая цена при оптимальной производительности
— Работа в большом диапазоне перепадов высот — Хорошая работа при малом перепаде высот

Примечание: описание технологии на примере гидротарана “Качалы

Гидротараны — бестопливные насосы от уральских умельцев

Пермские крамольники начали реализацию проектов по улучшению качества жизни людей на Земле. Наперекор всем современным научным общепринятым понятиям и догмам они решили запустить массовое производство водяных насосов работающих БЕЗ ЭЛЕКТРИЧЕСТВА по максимально доступной для русичей цене!Давно забытые дедовские, экологически чистые и не загрязняющие окружающую природу технологии начали возрождаться на нашей святой русской земле. И как бы не пыжылись представители тёмных западных иерархий переманить светлые русские головы на свою сторону, Боги на нашей стороне, а значит и победа будет за нами.Как говорил Коловрат: «Это жидкие мозги утекают, а твёрдые остаются».

Что такое компенсатор гидроудара: виды, конструкция, принцип работы

Компенсатор гидроудара есть двух типов: мембранный и с подпружиненным клапаном. Они выполняют одну и ту же функцию: принимают излишки жидкости, снижая тем самым нагрузку на другие элементы системы. Так как эти устройства имеют небольшие размеры, защищают они те приборы, которые расположены в непосредственной близости.

Компенсатор гидроудара — небольшое устройство, но картину меняет значительно

Как устроен и работает мембранный компенсатор

Мембранный компенсатор гидроудара — это емкость, которую делит на две части эластичная мембрана. Одна из частей заполнена воздухом, вторая, в нормальном состоянии пуста. Воздух в заполненной части закачивается под определенным давлением. Для проверки/подкачки давления в этой части корпуса имеется золотник (ниппель). С завода изделия поставляются с исходным давлением в 3 Бар. Это «стандартное» значение для большинства систем отопления одноэтажных частных домов. Если давление требуется изменить, к ниппелю подсоединяют насос и доводят его до требуемого значения. Это значение — на 20-30% выше рабочего в конкретной системе. Но оно должно быть значительно ниже предела работоспособности самого компенсатора.

Мембранный амортизатор гидравлических ударов в системах отопления и водоснабжения

Пока давление в системе не превышает давление в этой части резервуара, ничего не происходит. При возникновении гидроудара, под действием возросшего давления мембрана растягивается, часть жидкости поступает в резервуар. По мере нормализации, эластичная мембрана стремиться занять свое нормальное состояние, выталкивая жидкость обратно в систему. Тем самым скачок сглаживается.

Особенности пружинного гасителя гидроудара

Второй тип компенсаторов гидроударов работает по тому же принципу: в корпус при повышении давления пропускается жидкость. Вот только доступ в емкость перекрывает пластиковый диск, который подпирается пружиной. Давление, при котором жидкость начинает поступать внутрь, зависит от силы упругости пружины. Регулировать его никак нельзя (во всяком случае пока регулируемые модели не попадались), так что приходится подбирать устройство с подходящими параметрами.

Устройство компенсатора гидроудара пружинного/тарельчатого типа

Принцип работы этого гасителя аналогичен вышеописанному. Пока давление в системе в норме, пружина прижимает диск к корпусу. При возникновении гидроудара, она сжимается, вода заходит в корпус. По мере понижения давления, оно становится меньше, чем сила упругости пружины. Она постепенно разжимается, возвращая жидкость в трубопровод.

Принцип компенсации гидроудара в системе водопровода или отопления

Как видите, оба устройства работают по схожему принципу. Более надежными принято считать пружинные модели, так как рабочие элементы в них меньше подвержены износу (металлическая пружина и прочный пластик). Но мембраны также делаются из материалов, которые длительное время не теряют своей эластичности. Дополнительный плюс — возможность выставить давление, при котором мембрана начнет растягиваться. Но минусом можно считать необходимость регулярной проверки давления и, при необходимости, подкачки.

Водяной насос без питания своими руками

Проток мгновенно закроется, произойдет гидроудар. Динамическое давление воды откроет обратные клапаны, вода поступит в воздушный колпак 11 и далее — в сеть потребителя и в гидроаккумулятор 12, а затем — в цилиндр 2. Под действием этого давления поршень начнет движение влево — процесс повторится и будет повторяться автоматически уже без участия пусковой емкости 1, которая пополнится при заполнении цилиндра 2.

Этой машине не нужен слив «лишней» воды, что не только повышает экономичность и удобство эксплуатации, но и делает машину почти универсальной — она может работать на любой реке.

Принцип действия гидротарана:

Ниже на рисунке изображена принципиальная схема гидротарана.

  • 1. Питающая труба
  • 2. Отбойный клапан
  • 3. Напорный клапан
  • 4. Воздушный колпак
  • 5. Напорный трубопровод
  • 6. Устройство забора воды

Питающая труба (1) имеет относительно большую длину. Высота уровня воды в месте её забора и в месте установки отбойного клапана должна быть не менее 0,5 м (от перепада напрямую зависит производительность и высота напора).

Гидравлический таран работает следующим образом. При открытом отбойном клапане (2) вода, двигаясь по питающей трубе (1), сливается наружу. При достижении определенной скорости потока, вода подхватывает отбойный клапан (2) и ускоренно перемещает его верх. Клапан (2) резко перекрывает поток воды. Передние слои воды, упираясь в клапан (2), останавливаются, в то время как остальные слои столба воды в питающей трубе (1) по инерции продолжают движение. Вследствие этого, происходит резкое повышение давления в зоне отбойного клапана (2), и весь столб воды в трубе (1) останавливается. Процесс повышения давления в трубе (1) сопровождается упругим сжатием воды. После остановки воды в трубе (1) возникает обратная, отраженная волна давления в сторону устройства забора воды (6), приводящая к понижению давления у отбойного клапана (2), вплоть до разряжения. Отбойный клапан (2) открывается, и процесс повторяется снова. В моменты повышения давления в области отбойного клапана (2) вода через напорный клапан (3) поступает в полость воздушного колпака (4) или, иначе, пневмогидроаккумулятора. Далее вода, практически без пульсации, по напорному трубопроводу (5) поступает к месту назначения.

Описанное явление, когда разогнанный массивный столб воды в длинной питающей трубе (1) ударяет по внезапно закрытому отбойному клапану (2), называют гидравлическим ударом.

Устройство и принцип работы

Итак, вода поднимается за счет происходящего в насосе гидроудара. Это явление, когда текущая на скорости жидкость резко останавливается, наткнувшись на препятствие, и давление в трубе мгновенно возрастает. Если посмотреть на схему гидротарана, можно увидеть нагнетательную трубу, расположенную под наклоном.

По ней самотеком движется жидкость от естественного источника. Вода встречает на пути отбойный клапан. Он закрывается, когда динамический напор жидкости доходит до определенного значения. Давление здесь кратковременно, но сильно увеличивается.

Это приводит к подъему воды и ее проходу через еще один клапан гидротарана – напорный. Жидкость попадает в пространство воздушного колпака, а затем по отводящей трубе транспортируется к месту назначения. Когда вода после удара устремляется в обратном направлении от отбойного клапана, тот открывается и цикл повторяется.

Нагнетательная труба достаточно длинная. Она может быть и 10, и 30 метров. Уровень воды в точке ее забора, наверху, и в районе отбойного клапана, внизу, должен иметь разницу от полуметра. От этого показателя зависит производительность насоса.

Гидротаранный насос своими руками

Итоговая оценка: 6. Подходит к самоделке. Цена: Погружной мининасос AliExpress.

Водяной насос помпа AliExpress. Линейка — шаблон AliExpress. Похожие самоделки. Бурение скважин в Подольском районе.

Изготовление водяного насоса

Приспособление для выкачивания воды из колодца. Установка водонапорной башни на даче своими руками. Абиссинская скважина своими руками. Машинка автомат — подключаем в селе и на даче. Для оценки возможностей данной схемы на рисунках 6,7 приведены результаты расчета средней реактивной силы и электрической мощности от глубины погружения h при определенных конструктивных размерах трубы 7 и клапана 3. При этом в диапазоне от 15 до метров расчетная величина к.

Как видно, данная схема теоретически может обеспечить любую реактивную тягу и любую электрическую мощность. Для этого достаточно применение ускорительной и нагнетательной трубы определенной длинны и площади входного сечения. В последнем случае целесообразно не увеличивать площадь входного сечения труб, а создать базовый энергетический модуль оптимальной электрической мощности.

При этом подводную морскую или бассейновую ГЭС требуемой мощности составлять из пакета таких модулей. Базовый модуль может быть горизонтального, либо вертикального исполнения.

Вертикальное расположение модуля упрощает его использование в местах, где нет больших водных ресурсов, так как позволяет обойтись меньшим объемом воды. Однако вертикальный модуль при той же мощности требует несколько большей глубины.

В качестве примера, на Рис. На Рис. Вертикальный модуль при этом может быть, например, просто подвешен в подземном резервуаре 1 с водой на тросе 3.

Таким образом, данная схема превращается не только в источник электроэнергии, но и одновременно, без какого-либо последующего преобразования электроэнергии, в источник тепла. Результаты теоретических расчетов и разработанная методика проектирования устройства подтвердились экспериментальными исследованиями. В году нами был разработан и изготовлен в Испании экспериментальный малогабаритный полупромышленный энергетический модуль, состоящий из расчетной схемы горизонтального исполнения, гидротурбины и электрического генератора.

В качестве основных деталей колпака, труб 2,7 и т. Объем колпака, размер труб, арматура клапанов были выбраны из условий их совместимости при минимальных затратах на доработку.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер.

Гидротурбина и электрогенератор в сборе показаны на Рис. Для нагрузки применялось балластное омическое сопротивление от мощных ветроэлектрогенераторов. Все детали этого энергетического модуля, а также аппаратура регистрации давления в колпаке, независимый источник питания для нее, гидротурбина и электрогенератор были смонтированы в герметическом контейнере, имеющим в передней части фланцевое соединение для стыковки труб, а в верхней части — люк для выхода отработанной воды.

Для доступа к клапанам для обеспечения их ручной регулировки в контейнере имелись дополнительные герметические люки. Конструкция этого энергетического блока обеспечивала стыковку ускорительных и нагнетательных труб любой длины и, в случае необходимости, быструю их замену. Внешний вид контейнера с данным энергетическим модулем представлен на Рис. Испытания проводись путем опускания данного контейнера на тросе с корабля на заданную глубину в Атлантическом океане.

Было проведено несколько серий испытаний.

Сборка гидротарана: некоторые нюансы

Для удобства работы с гидротаранным насосом на первый обратный клапан стоит установить дополнительный кран, хотя можно обойтись и обычной заглушкой. Пока она закрыта, вода через насос проходить не будет. На фотопримере ниже можно увидеть уже собранную конструкцию, на которой сверху установлен расширитель.

ФОТО: YouTube.comТак выглядит собранный гидротаран

Теперь стоит разобраться, по какому принципу он работает.

Принцип действия гидротаранного насоса

Подача воды в сам гидротаран производится по чёрному шлангу из резервуара. Если требуется забор из реки или озера, необходимо обустроить всё так, чтобы сам насос находился не менее, чем на метр ниже уровня поверхности воды. Если это условие не соблюдено, работать гидротаран не будет.

Поступающая вода проходит через обратный клапан, направленный вверх, попадая в расширитель, который помогает в перекачке. Далее она поступает через запорную арматуру в более тонкий шланг, по которому уже может подняться на более высокий уровень. Подобную систему можно использовать не только для полива, но и для душевой, если вода в реке достаточно чиста. А вот использование стационарного резервуара здесь будет нерентабельным. Часть воды будет вытекать на землю через обратный клапан, направленный вниз.

ФОТО: YouTube.comВода поступает через чёрный шланг на обратный клапан, направленный вверх

Далее можно увидеть верхнюю часть гидротарана и отходящий более тонкий шланг.

ФОТО: YouTube.comВода будет подаваться на более высокий уровень по тонкому шлангу

Первый запуск гидротаранного насоса

Если все необходимые параметры по уровням соблюдены, то при открытии первого обратного клапана (направление вниз) из него толчками начнёт вытекать вода. Именно эта пульсация и позволяет перекачивать жидкость на более высокий уровень. Если гидротаран расположить возле реки или озера, эти излишки будут стекать обратно в водоём.

При необходимости использования подобного насоса для летнего душа стоит продумать отвод воды в сторону. В противном случае вытекающая из клапана и стекающая в реку вода будет поднимать грязь. А мыться под таким душем вряд ли кому понравится.

ФОТО: YouTube.comЕсли вывернуть заглушку первого обратного клапана, гидротаран начнёт работать

Рассмотренный сегодня пример представлен лишь для того, чтобы читателю стал понятен принцип работы гидротарана, поэтому и в качестве водоёма была использована обычная металлическая ёмкость.

ФОТО: YouTube.comЗабор воды гидротараном из подобного резервуара нерентабелен – половина окажется на земле

Как и где применяется

Гениальное в своей простоте изобретение предназначено для использования на сельскохозяйственных территориях и в частных хозяйствах. Оно пригодится там, где нет возможности применить водонапорное оснащение, работающее на электричестве или топливе. Задачи, которые позволяет решить гидротаран:

  • полив сельскохозяйственных культур;
  • озеленение неплодородных возвышенностей;
  • обеспечение питьевой водой людей и животных;
  • наполнение бассейнов и различных резервуаров;
  • тушение огня пожарными службами;
  • выработка электроэнергии – если позволяет сила водяного потока.

Гидротаран без электричества подаёт воду на высоту, за счёт гидроудара

Гидротаран своими руками

Для самостоятельного изготовления устройства потребуется минимум деталей. Необходимо найти пластиковые трубы и пару клапанов. Диаметр этих элементов зависит от напора водотока. Кроме этого, понадобится пластиковая бутылка. Она будет играть в системе роль расширительного бака.

При изготовлении гидротарана своими руками следует ориентироваться на схему устройства. Для соединения элементов можно применить переходники. Проще же сделать резьбу на трубах и накрутить на нее клапаны. Один будет работать на выпуск жидкости, другой – на впуск. Бутылка герметично прикручивается к одному из отводов.

В заборной части находящейся под уклоном трубы целесообразно установить раструб, чтобы вода улавливалась лучше. Сделанный собственноручно или купленный агрегат поможет с пользой применять воду из находящегося поблизости природного источника. Человеческие усилия при этом будут сведены к нулю.

Принцип действия гидротарана:

Ниже на рисунке изображена принципиальная схема гидротарана.

  • 1. Питающая труба
  • 2. Отбойный клапан
  • 3. Напорный клапан
  • 4. Воздушный колпак
  • 5. Напорный трубопровод
  • 6. Устройство забора воды

Питающая труба (1) имеет относительно большую длину. Высота уровня воды в месте её забора и в месте установки отбойного клапана должна быть не менее 0,5 м (от перепада напрямую зависит производительность и высота напора).

Гидравлический таран работает следующим образом. При открытом отбойном клапане (2) вода, двигаясь по питающей трубе (1), сливается наружу. При достижении определенной скорости потока, вода подхватывает отбойный клапан (2) и ускоренно перемещает его верх. Клапан (2) резко перекрывает поток воды. Передние слои воды, упираясь в клапан (2), останавливаются, в то время как остальные слои столба воды в питающей трубе (1) по инерции продолжают движение. Вследствие этого, происходит резкое повышение давления в зоне отбойного клапана (2), и весь столб воды в трубе (1) останавливается. Процесс повышения давления в трубе (1) сопровождается упругим сжатием воды. После остановки воды в трубе (1) возникает обратная, отраженная волна давления в сторону устройства забора воды (6), приводящая к понижению давления у отбойного клапана (2), вплоть до разряжения. Отбойный клапан (2) открывается, и процесс повторяется снова. В моменты повышения давления в области отбойного клапана (2) вода через напорный клапан (3) поступает в полость воздушного колпака (4) или, иначе, пневмогидроаккумулятора. Далее вода, практически без пульсации, по напорному трубопроводу (5) поступает к месту назначения.

Описанное явление, когда разогнанный массивный столб воды в длинной питающей трубе (1) ударяет по внезапно закрытому отбойному клапану (2), называют гидравлическим ударом.

Водяной насос без питания своими руками

Проток мгновенно закроется, произойдет гидроудар. Динамическое давление воды откроет обратные клапаны, вода поступит в воздушный колпак 11 и далее — в сеть потребителя и в гидроаккумулятор 12, а затем — в цилиндр 2. Под действием этого давления поршень начнет движение влево — процесс повторится и будет повторяться автоматически уже без участия пусковой емкости 1, которая пополнится при заполнении цилиндра 2.

Этой машине не нужен слив «лишней» воды, что не только повышает экономичность и удобство эксплуатации, но и делает машину почти универсальной — она может работать на любой реке.
