Правильное расположение розеток на кухне:их высота и подключение правильное расположение розеток на кухне:их высота и подключение

Оглавление

Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто

Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

электрическая варочная поверхность;
вытяжка;
духовка;
холодильник;
посудомоечная машина;
стиральная машина;
микроволновая печь;
чайник, миксер, тостер, кофе машина и т. д.;
телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Как правильно расположить розетки для каждого вида бытовой техники

Мы уже говорили, перед началом ремонта, нужно знать, сколько розеток понадобится, какие нужны приборы. Вся техника подразделяется на временную и стационарную. К первым относятся приборы, подключаемые на время готовки: блендер, миксер, электромясорубка и т. д. Для них розетки располагают в столовой либо в рабочей зоне.

Специалисты рекомендуют проводить расчёт следующим образом: количество розеток равно количеству используемых в данной комнате электроприборов с запасом в 25%.

Ко вторым относится вся крупногабаритная техника, которая отключается от сети на время ремонта либо техобслуживания.

Определяемся с числом розеток. Для одного вида стационарной техники нужна одна розетка. Приборам временного типа необходимо несколько розеток в рабочей зоне и пара штук в столовой зоне.

Во избежание несчастных случаев, размещение розеток над раковиной либо плитой строго запрещено.

Затем их делим на группы

Производим расчет номинального тока, берем во внимание совместимость работы приборов и соединяем в группы. Как уже было выше сказано, электророзетки запрещено размещать под мойками и рядом с водяным отоплением

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал.

Принимая во внимание все это, монтаж розеток для техники, установленной в нижних шкафах гарнитура, производится за данной техникой, расстояние от пола – 20-30 см. Высота розеток на кухне для приборов, расположенных на высоте верхних шкафов, должна составлять 20-30 см от потолка

Для техники временного вида розетки размещают на стене в 20 см над столешницей. В обеденной зоне монтаж розеток производится в любом месте.

Электропроводка на кухне должна быть сделана профессионалами своего дела.

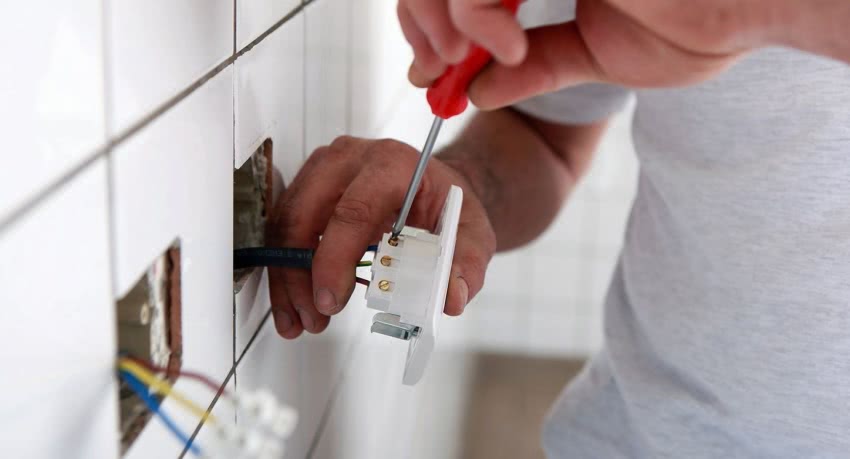

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

Перфоратор с буром, дрель или болгарка
Зубило для выравнивания контуров отверстия
Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

Отметьте точку на стене в центре будущей розетки
Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
Закрепите подрозетник при помощи гипсового раствора
Выровняйте стену
Снимите на 1,5 см обмотку с проводов
Закрепите провода в зажимах, спрячьте излишки
Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

https://youtube.com/watch?v=Eprjyl2vueE

ПОСМОТРЕТЬ ВИДЕО

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Какие бывают типы розеток для кухни

Удобство эксплуатации, функциональность, безопасность работы кухонного оборудования обеспечивается разнообразием моделей электророзеток. Они имеют разную степень влагозащиты, выпускаются в пластиковых, карболитовых, керамических, каучуковых корпусах. По конструкции различают три вида.

Накладные

Для накладных розеток для кухни не нужно штробить стену для заглубления подрозетника, при необходимости они легко устанавливаются и демонтируются. Применяются при установке кабельной системы открытым способом. Их удобно использовать, когда на уже отремонтированной кухне появляется новая техника, требующая оборудования дополнительной точки.

Накладные используют для открытых кабельных сетей

Скрытые

Встраиваемая, или скрытая розетка — один из лучших вариантов для мелкой кухонной техники. Она не мешают на рабочем столе, не портит интерьер. Для монтажа розеток этого типа можно выбрать любое удобное место. Ее размещают в столешнице, под ней (выдвижной вариант) или в стенке шкафа.

Поворотные удобно крепить на столешнице

Скрытая розетка обладает несколькими достоинствами:

они безопасны, так как защищены от попадания влаги;
экономят полезную площадь;
имеют специальные разъемы для подключения телевизора, смартфона или планшета;
их легко смонтировать самостоятельно.

Конструктивно скрытые точки питания бывают выдвижными, горизонтальными, вертикальными, двойными, одинарными.

Вертикальный блок выдвигается нажатием на крышку

Недостатки встраиваемых розеток – постепенное расшатывание блока при постоянном использовании, неудобство подключения боковой вилки, что может привести к перегибанию сетевого шнура. Они устанавливаются на поверхностные и скрытые кабельные сети.

Угловые модели

Угловая розетка удачно вписывается в незанятое пространство на стыке стены с навесным шкафом или поверхностью стола. Они бывают одиночными или имеют несколько точек подключения. Способ установки аналогичен накладным моделям.

Угловые экономят рабочее пространство

Элегантный дизайн позволяет вписать их в любой кухонный интерьер. Недостатки:

высокая стоимость;
не все модели годятся для установки в домах старой постройки;
неудобство одновременного использования больше двух гнезд (вилки с боковым проводом мешают друг другу, а шнур заламывается);
невозможность подключения осветительных приборов.

К достоинствам относят надежную защиту от влаги, дополнительный функционал, соответствие одновременно российским и европейским стандартам.

Дополнительные встроенные опции

Современные модели розеток на кухне снабжены дополнительными функциями. Подсветка позволяет легко сориентироваться в темном помещении. Чтобы обезопасить маленьких детей, производители устанавливают внутри устройства шторки, заслоняющие входные отверстия для штепселя. Крышкой, защищающей контакты от воды, и устройством защитного отключения электроприборов оснащены мощные розетки для мокрых помещений.

Розетка с УЗО ставится для бойлера стиральной и посудомоечной машины

С помощью таймера программируется время работы прибора с последующим автоматическим отключением. Выключатель удобен тем, что не нужно выдергивать вилку, техника обесточивается нажатием кнопки.

Встроенный ваттметр в розетку дает возможность контролировать, сколько электроэнергии потребляет подключенный бытовой прибор. Индикатор оборудован подсветкой, меняющей цвет в зависимости от объема потребляемого электричества. Опция дает возможность более рационально использовать технику и экономить деньги. Розетка с USB-разъемом удобна, когда надо одновременно включить прибор и подзарядить гаджет.

Розетка с таймером позволяет программировать время работы прибора

Возможные схемы расположения

Специалисты, рассказывая о том, как разместить розетки на кухне, обращают внимание на самую распространенную схему, которая состоит из трех уровней:

На нижнем уровне располагаются те устройства, к которым будет подключена вся встроенная «тяжелая» бытовая техника (высота 20-30 см от пола).
На среднем уровне подключаются приборы, которые располагаются над столешницей или любой другой рабочей поверхности (высота 10 см от уровня рабочей поверхности).
На верхнем уровне устанавливаются точки, к которым будет подключаться вытяжка, подсветка.

Рассказ о том, как разместить розетки, поможет многим значительно облегчить эксплуатацию кухни.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

накладные модели;
встраиваемые;
скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
угловые варианты;
поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

Для электроплит

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

Розетки

С конструктивной и технической точки зрения, все розетки делятся на две группы: с заземляющим контактом и без него. В большинстве случаев предпочтение отдаётся первому варианту, потому что основная масса современных бытовых приборов поступает в продажу с евровилками, в которых присутствует контакт заземления. Соответственно и провод у них трехжильный, имеющий контур для заземления.

Если ремонт производится в квартире старой постройки, где установлены советские розетки, то, их придётся демонтировать и убрать, заменив новыми. Помимо этого, вместо старой проводки укладываются трёхжильные кабеля соответствующего сечения. Таким образом, процесс замены требует и времени, и финансов, к тому же он не так прост, как может показаться на первый взгляд.

Количество розеток рассчитывается с учётом единиц бытовой техники. Учитывайте и такой момент, что год от года её становится всё больше, что потребует дополнительных приспособлений. Существуют определённые приборы, которые на кухне всегда присутствуют в кухне: холодильник, газовая или электрическая плиты, электрический чайник, вытяжка и микроволновка. Остальные появляются с ростом благосостояния семьи. Поэтому проводя ремонт на кухне, учитывайте, какие приборы уже имеются, и какие планируется приобретать в ближайшем времени.

Стоит отметить, что бытовые приборы отличаются друг от друга мощностью потребления электроэнергии. Например, посудомоечная машина, электрический чайник или плита – это очень мощные агрегаты, к которым подводится отдельная линия подачи электропитания от распределительного щита с установкой отдельного автомата и УЗО. А значит, сначала правильно определяется место установки этих приборов, а уже потом решается вопрос о необходимой высоте монтажа розеток.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

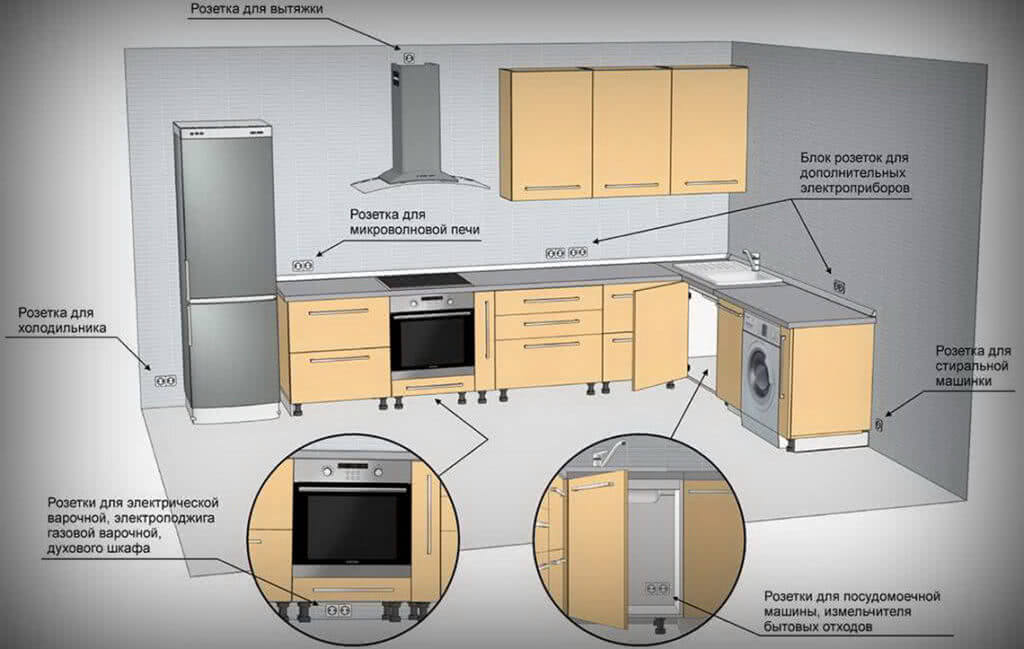

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

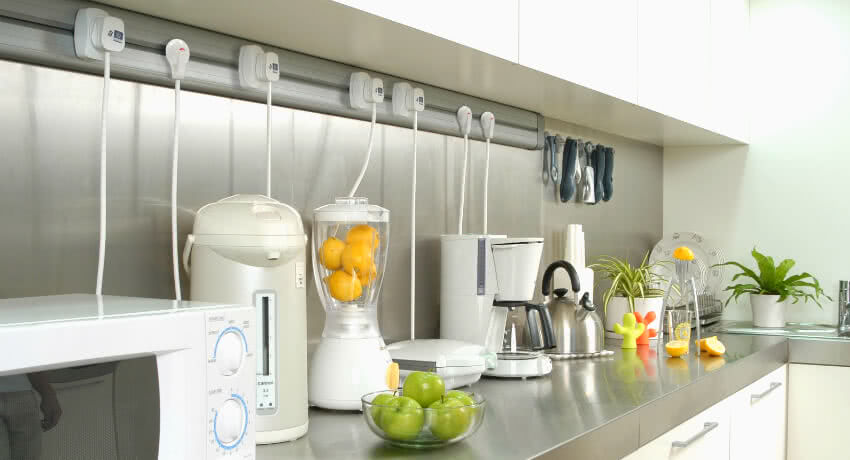

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

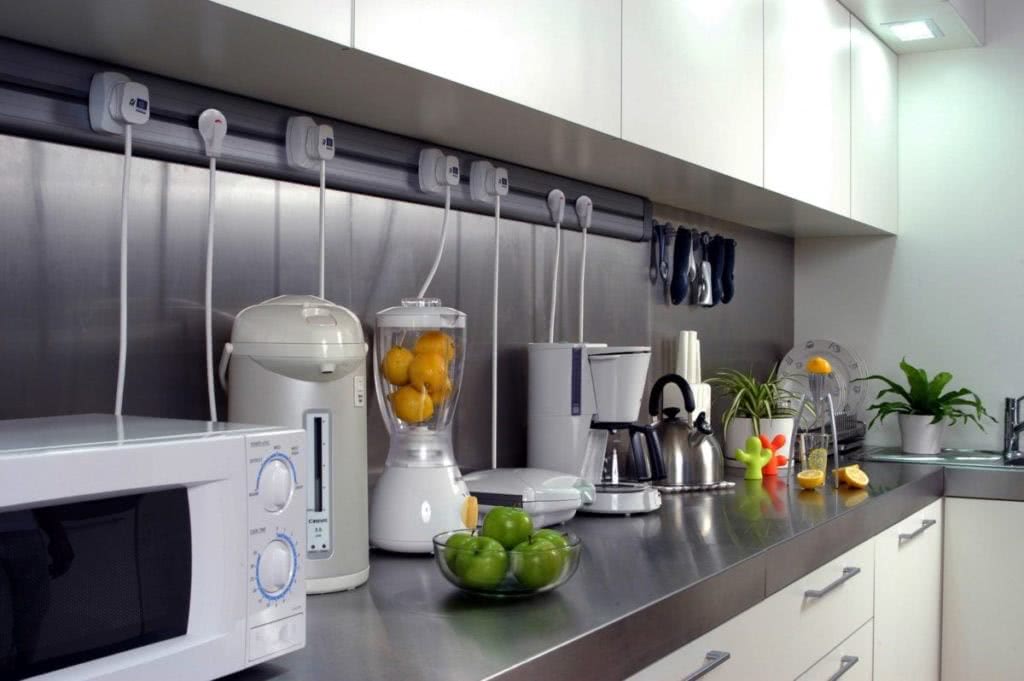

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте

Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Минимальная сумма заказа от 1300 руб.
Вызов мастера для выполнения работ бесплатно
Вызов мастера для консультации 500 руб.
Выезд мастера в МО 500 руб. до 10 км

Перенос розеток

входит в число самых популярных заявок, которые приходится выполнять мастерам . Ремонт помещений (квартиры, загородного дома, офиса), перепланировка, покупка новой мебели, бытовых приборов, офисного оборудования — именно в этих случаях клиентам требуется замена старых розеток, а также перенесение электроточек на новое место. Профессиональные услуги в том случае быстро и недорого вам окажут электрики .

Расчет количества

Технические аспекты расположения электроприборов, способа их подключения, конкретные места расстановки просчитываются в ходе разработки проекта системы электроснабжения кухни.

Рекомендуемая высота размещения

При составлении проекта кухни учитывается высота розеток от пола или поверхности стола, расстояние до встроенной бытовой техники, удаленность от мойки. Можно предусмотреть дополнительные точки электропитания на плинтусе в свободном доступе для пылесоса или паровой швабры.

На заметку! Принятый подход к расчету количества розеточных групп на кухне – по одной для каждой единицы крупной бытовой техники, по два двойных или тройных блока с каждого края столешницы для дополнительных приборов или гаджетов, одна розетка возле обеденной группы на уровне стола.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Розетки на кухне
