Газовое отопление в частном доме: как не ошибиться и все правильно организовать

Оглавление

Из чего состоит система отопления

В основном для обогрева частных домовладений выбираются водяные системы. Для этого традиционного варианта, как проще сделать отопление в частном доме, характерен высокий универсализм, позволяющий использовать для нагрева доставляемого в помещения теплоносителя практически любое топливо. Кроме того, в водяных системах нередко используется комбинированный нагрев, дающий возможность оперировать несколькими разновидностями энергоносителей.

В состав любой отопительной системы для частного дома входят следующие элементы:

  1. Источник нагрева.
  2. Система труб, с необходимым оснащением.
  3. Отопительные приборы – батареи или нагревательные контуры системы теплого пола.

Чтобы обрабатывать и управлять теплоносителем, а также иметь возможность обслуживать отопительную систему, применяется дополнительное оборудование.

Под дополнительным оборудованием имеются в виду следующие приборы:

  • Бачок расширения.
  • Циркуляционный насос.
  • Гидравлический разделитель.
  • Коллектор распределения.
  • Буферный бак.
  • Бойлер косвенного нагрева.
  • Элементы автоматизации системы.

Для принудительной циркуляции нагретой воды используют насос. Если же в системе имеется несколько контуров, для разграничения которых используется гидрострелка или буферная емкость, потребуется 2 и более насосов. При этом буферная емкость выполняет роль и гидравлического разделителя, и теплоаккумулятора. Обычно тепловой циркуляционный контур отделяют в тех случаях, когда обустраивается отопительная система повышенной сложности. В основном это характерно для коттеджей с несколькими этажами.

Распределяющие коллекторы применяются в нагревательных контурах теплых полов или в лучевых радиаторных контурах. Конструкция нагревателя косвенного нагрева состоит из емкости и змеевика, где осуществляется нагрев воды для ГВС от теплоносителя. Чтоб следить за показателями температуры и давления воды, система оснащается термометрами и манометрами. При помощи приборов автоматизации – датчиков, терморегуляторов, контроллеров и сервоприводов, наблюдают за параметрами теплоносителя и управляют ими в автоматическом режиме.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

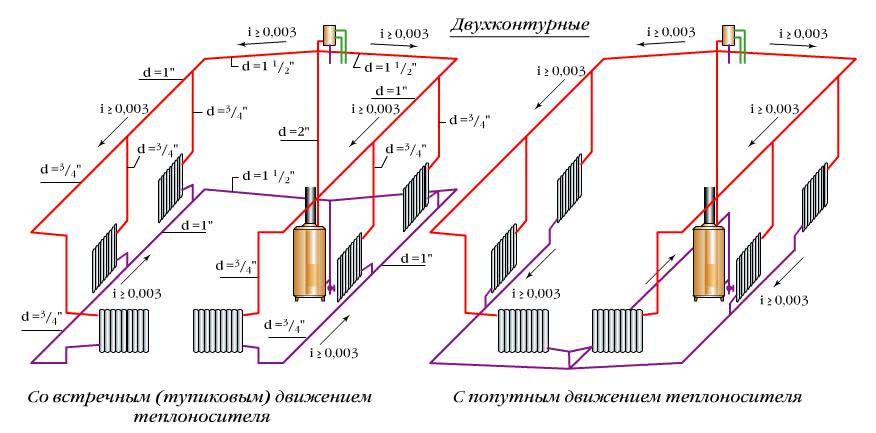

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Устройство котельной в частном доме: оборудование

По большому счету, если речь идет о жидкостной системе отопления, схема котельной в частном доме, вне зависимости от используемого топлива, имеет примерно одинаковый комплект оборудования. Любая топочная не может обойтись без следующих элементов системы.

  1. Котел. Это, можно сказать, сердце котельной – именно в нем происходит нагрев теплоносителя, который впоследствии, с помощью сложной системы трубопроводов и вспомогательного оборудования, поставляется в батареи, расположенные по всему дому.

  2. Распределительный коллектор – в большом доме без него обойтись трудно. В задачи этого устройства входит равномерное разделение теплоносителя между отдельными группами отопительных приборов – называются такие группы крыльями. Сам по себе коллектор имеет простую конструкцию, но если учесть все оборудование, которое устанавливается на него, получается довольно сложное изделие. Во-первых, это гидрострелка, в задачи которой входит поддержание в коллекторе стабильной и, главное, постоянной температуры. Во-вторых, это циркуляционные насосы, монтируемые на каждое крыло. И, в-третьих, это контрольное оборудование – так называемая группа безопасности, в которую входят манометры, термометры и масса датчиков, отвечающих за работу основных узлов котельной.
  3. Монтаж котельной в частном доме не может обойтись и без так называемого расширительного бака – сегодня их изготавливают по мембранной технологии и, в отличие от старого оборудования подобного типа, они практически не занимают места.
  4. Непременным атрибутом обустройства котельной в частном доме считается бойлер или теплообменник. Это устройство создано для обеспечения жильцов дома горячей водой. Это отдельный замкнутый контур, который подогревается отопительной системой через теплообменник – он имеет свои циркуляционные насосы, которые зачастую работают в автоматическом режиме и запускают циркуляцию горячей воды в определенное время суток.
  5. Автоматика – тоже является неотъемлемой частью современной котельной. Она может контролировать все что угодно – в том числе и температуру внутри каждого отдельно взятого помещения.

  6. Трубопроводы и запорная арматура. Благодаря первым теплоноситель подается в дом, а благодаря второму производится настройка и регулировка системы в целом. Кроме того, запорная арматура обеспечивает быстрый и простой ремонт системы в случае аварийной ситуации.

Также не следует забывать и о более мелком, но, тем нее менее, значительном в любой отопительной системе оборудовании – это всевозможные датчики и сигнализаторы опасности и, естественно, системы вентиляции и дымоудаления. Последним нужно уделить не меньше внимания, чем самому котельному оборудованию – вентиляция обеспечивает приток воздуха, который обуславливает качественное сгорание топлива, а дымоудаление, соответственно, отвод продуктов сгорания. Эти две системы не могут работать друг без друга – дым не может удаляться без притока свежего воздуха.

В общем, котельная в частном доме имеет отнюдь не простую конструкцию – оборудования много, схема обвязки котла тоже сложная. Прежде чем задумываться над самостоятельным ее изготовлением, следует тщательно рассчитать свои силы. Мало того, если вы считаете, что чертежи решат все проблемы, вы ошибаетесь. Как минимум нужно понимать, что происходит в котельной – какая жидкость и куда движется, какой насос что и куда качает

В общем, важно понимать не только устройство, но и принцип работы каждого отдельно взятого узла котельной

Автор статьи Александр Куликов

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальшь-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа.

Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

Процесс установки газгольдера в котлован включает ряд традиционных этапов:

Еще один категорический запрет, связанный с монтажом газовых труб – разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Но на всей протяженности автономной газовой магистрали соединения нужно делать только неразъемными. О той части газопровода, которая проложена снаружи, нужно позаботиться дополнительно.

Всю наружную сеть следует тщательно утеплить, используя специальные материалы, устойчивые к возгоранию. Кроме того, нужно обеспечить отвод конденсата, это уменьшит вероятность коррозии труб.

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении – понадобится обустройство котельной. Ее объем должен быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра.

Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать – вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа.

Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже.

Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Иногда удобнее пригласить для монтажа наружного и внутреннего газопровода разных подрядчиков. В этом случае специалисты рекомендуют разграничить ответственность между исполнителями и оформить этот момент отдельным актом. Не помешает также позаботиться о страховании гражданской ответственности.

Особенности водяной газовой системы

Газ для отопительной системы является только топливом. Обогрев дома осуществляется за счёт прохождения по трубопроводу теплоносителя. Чаще всего это вода. В котле она нагревается, затем поступает в трубу, где отдаёт своё тепло и возвращается обратно в котёл, циркулируя по непрерывному кругу. Основные достоинства отопительной газовой системы, где роль теплоносителя выполняет вода:

эффективность, ведь вода отлично сохраняет тепло и отдаёт его трубам;
система замкнутая, поэтому запас воды в ней пополнять не требуется;
систему можно выполнить своими руками, придерживаясь мер предосторожности и правил монтажа;
при помощи специального контура тепло распределяется по всем помещениям одинаково

Двухконтурное отопление газовым котлом

Есть и недостатки отопительных газовых систем на воде. К ним относится в первую очередь то, что система должна запускаться при понижении температуры вне зависимости от того, есть в этом необходимость или нет. В противном случае вода может замёрзнуть, а трубопровод потрескаться, что приведёт его в непригодность.

Важно!Схема отопления частного дома с газовым котломи теплоносителем – водой не может быть использована для обогрева дач. Система может быть установлена только там, где проживают жители на постоянном основании и не предусматривается прекращение подачи тепла в холодное время года

Вода, которая используется в системе, должна быть очищена от солей. Трубопровод, особенно металлический, может подвергаться воздействию коррозии, из-за чего микроклимат в доме существенно ухудшится.

Газгольдер для частного дома плюсы и минусы

Преимущества владения газгольдером в личном хозяйстве очевидны, нам лишь остается констатировать факты:

Плюсы

автономия – потребление газовых ресурсов становится доступным для вас в полном объеме. Ваша личная газопроводная система не зависит от давления в магистралях. Вам не страшны аварии общего газопровода. Кроме того, подобное оборудование существенно влияет на капитализацию вашего жилища;

экологическая составляющая – хотите в своем загородном доме ходить по белоснежному снегу, поскрипывая на дорожках? Тогда срочно отказывайтесь от мазута, солярки и угля. Почти полное отсутствие серных соединений в сжиженном газе, и его полное сгорание при достаточном количестве воздуха, гарантируют вам белоснежный снег и чистый воздух. Если даже, газгольдер выйдет из строя, и газ вырвется наружу, то ничего жуткого не произойдет. Сжиженный газ быстро переходит в паровою фазу и  испаряется в атмосферу. Вам не стоит беспокоится о нанесении вреда почвенному покрову или саженцам;

увеличенный срок эксплуатации всего вашего хозяйства. Котельное оборудование работающее на газовом топливе всегда имеет неоспоримое преимущество в виде долгого срока службы перед твердотопливными или жидкотопливными котлами. Дело в том, что отсутствие серы, благоприятно сказывается на взаимодействии с металлом. Не имея реакции с серой, газовое оборудование будет работать верой и правдой на 30% дольше, по сравнению с традиционными отопительными агрегатами;

сгорание без запаха – современное газовое оборудование повсеместно располагается в квартирах многоэтажек. Процессы сгорания голубого топлива в устройствах протекают без выделения резких запахов, а вредные продукты выводятся наружу при помощи дымохода.

Минусы, которые нам может подарить газгольдер не столь очевидны. В большей части все они связаны так или иначе с возрастающей финансовой нагрузкой на домовладение:

Минусы

Цена – финансовые затраты на полный комплекс услуг подключения газгольдера, что называется “под ключ”, обойдется владельцу начиная от 3 500 $. Дополнительно придется покупать регулировочные клапана, газоанализаторы и прочие приборы учета. Обеспечение подъезда газовоза, чтобы доставка газа и заправка газгольдера осуществлялась беспрепятственно. Прибавьте сюда еще ежегодное обслуживание;

Повышенная ответственность – газ находящийся в резервуаре является взрывоопасным веществом. Следует помнить о мерах безопасности и по возможности закапывать газгольдер в землю с максимальным удалением от жилых построек. Минимальным расстоянием считается 10 метров, глубина как правило, соответствует нижнему уровню промерзания грунта. Как мы писали выше, ограничивайтесь заполнением резервуара хранения не более 85%.от объема. Помните, газ вещество способное расширяться, особенно в летний период.

Регламентная проверка – газгольдер требует регулярного сервисного обслуживания. С учетом паспортных данных резервуаров,  согласно действующим правилам и стандартам к обслуживанию допускаются только специально подготовленные лица, прошедшие аттестацию. Необходимо постоянно отслеживать всю систему на предмет утечки газа. Следить за количеством его в резервуаре, чтобы не попасть в ситуацию пустого бака с последующей остановкой системы отопления. Помощником в решении многих задач может стать телеметрический модуль. Как вы догадываетесь это удовольствие не бесплатное,но установка отслеживает и передает информацию о состоянии оборудования по сети интернет или сотовой связи;

конденсатные образования – внутри газгольдера происходит испарение, частицы выпадают на стенки в виде конденсата, процесс разрушает оборудование и может постепенно вывести из строя резервуар.

Автономная газификация и газоснабжение частного дома – смотрим видео:

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Недостатки газового отопления

Утечка газа может привести к плачевным последствиям. Будьте бдительны и устанавливайте оборудование слежения за утечками.

  1. Необходимо установить автоматическую систему слежения за возможными утечками. Система зависит от подачи электроэнергии.
  2. Атмосферная горелка имеет открытое пламя. Безопасность такого устройства – спорный вопрос для некоторых пользователей.
  3. Использование газового котла нецелесообразно, если площадь помещение менее 100 квадратных метров. Такая установка экономически не выгодна и считается менее безопасной для окружающей среды.
  4. При монтаже газового котла обязателен и дымоход, позволяющий отводить отработанные газы. При этом котельная устанавливается в отдельной комнате. Еще одно условие – хорошая вентиляция и снабжение помещения свежим воздухом, наличие отдельного выхода на улицу. Последнее обязательно для установок с газовой горелкой.
  5. Если давление газа падает или горелка изрядно изношена, то уменьшается КПД и может появиться копоть.
  6. Модель газового котла стоит выбирать с учетом особенностей климата. Так как в России давление газа может сильно «скакать», зарубежные устройства просто не выдерживают нагрузок. Поэтому горелка неадаптированной установки способна «сжечь саму себя» при снижении давления до предела. Такое оборудование быстро выходит из строя.
  7. Необходимость согласования проекта и установки со службой Газтехнадзора. Чтобы установить газовую систему, придется получить разрешение и пригласить сотрудника инспекции для подписания документов и осмотра.

Обратите внимание, что Газтехнадзор требует копии лицензии обслуживающей организации. Если за этапы работы отвечают разные фирмы, требуются лицензии на каждый вид деятельности

Недостатки газового отопления

Утечка газа может привести к плачевным последствиям. Будьте бдительны и устанавливайте оборудование слежения за утечками.

  1. Необходимо установить автоматическую систему слежения за возможными утечками. Система зависит от подачи электроэнергии.
  2. Атмосферная горелка имеет открытое пламя. Безопасность такого устройства – спорный вопрос для некоторых пользователей.
  3. Использование газового котла нецелесообразно, если площадь помещение менее 100 квадратных метров. Такая установка экономически не выгодна и считается менее безопасной для окружающей среды.
  4. При монтаже газового котла обязателен и дымоход, позволяющий отводить отработанные газы. При этом котельная устанавливается в отдельной комнате. Еще одно условие – хорошая вентиляция и снабжение помещения свежим воздухом, наличие отдельного выхода на улицу. Последнее обязательно для установок с газовой горелкой.
  5. Если давление газа падает или горелка изрядно изношена, то уменьшается КПД и может появиться копоть.
  6. Модель газового котла стоит выбирать с учетом особенностей климата. Так как в России давление газа может сильно «скакать», зарубежные устройства просто не выдерживают нагрузок. Поэтому горелка неадаптированной установки способна «сжечь саму себя» при снижении давления до предела. Такое оборудование быстро выходит из строя.
  7. Необходимость согласования проекта и установки со службой Газтехнадзора. Чтобы установить газовую систему, придется получить разрешение и пригласить сотрудника инспекции для подписания документов и осмотра.

Обратите внимание, что Газтехнадзор требует копии лицензии обслуживающей организации. Если за этапы работы отвечают разные фирмы, требуются лицензии на каждый вид деятельности.
