Монтаж монолитной ленты под забор
Компоненты бетонного раствора:
- цемент желательно М400 (минимум М200),
- среднезернистый песок,
- щебень/гравий средней фракции (до 40 мм),
- вода.
Рекомендуемое соотношение цемент/песок/гравий – 1/4/4. Для увеличения пластичности можно добавить стиральный порошок или Ферри.
Для верхнего слоя ленты раствор делают немного жиже и без щебня: с камнями будет сложно выровнять поверхность.
Опалубку изготавливают из обрезной доски толщиной до 2,5 см или влагостойкой фанеры. Если вы сколачиваете щит гвоздями, располагайте гвозди шляпками внутрь будущей опалубки – так ее будет проще демонтировать.
Как сделать фундамент:
- Разметить линию забора, промаркировать колышками и леской (шнурком).
- Вырыть канаву нужной глубины шириной на 20 см больше, чем у будущей ленты (т.е. в пределах 0,5 метра).
- Выровнять по высоте и утрамбовать дно.
- Настелить гидроизоляцию – плотный полиэтилен, рубероид. Соседние куски укладывают с нахлестом 15 см, края заворачивают наверх, чтобы влага из бетона не уходила в почву.
- Насыпать слой песка 5-7 см. Пролить водой, утрамбовать.
- Слой щебня, тоже утрамбовать.
- Установить опалубку. Если вы планируете сделать бетонный цоколь (например, под облицовку клинкером), высота опалубки должна быть на несколько сантиметров больше, чем у будущего цоколя.
- Собрать и поместить в траншею арматурный каркас. При малой/средней глубине ленты достаточно 2 уровня горизонтальных прутков. Вертикальные ставят с шагом около 40 см, к ним фиксируют поперечины. Для арматуры подойдет проволока 8-12 мм. Чтобы лента не теряла пластичности, стыки не варят, а связывают тонкой проволокой.
- Раствор заливают слоями, количество слоев зависит от высоты ленты. Каждый нужно разровнять и проткнуть в нескольких местах металлическим прутом, чтобы согнать воздух.
- Оставить ленту минимум на неделю. Бетон набирает прочность примерно месяц, но для устройства забора необязательно ждать так долго. В жаркую погоду фундамент следует обрызгивать водой и накрывать полиэтиленовой пленкой: при быстром обезвоживании бетон становится хрупким. Пленка также защищает свежую заливку от размывания дождем.
- Прежде чем приступить к укладке кирпича, готовую ленту необходимо гидроизолировать рубероидом и битумной мастикой.
Винтовые сваи погружают кабестаном или вручную. Во втором случае в техническое отверстие в оголовке продевают металлический лом, на него насаживают полые трубы. Два человека вращают эту конструкцию, третий удерживает сваю в вертикальном положении. Монтаж бетонной ленты комбинированного фундамента выполняется так же, как в предыдущем случае.
Винтовая свая
Если вы используете в качестве основы для столбов трубы, их следует погружать глубже линии промерзания (см. ниже).
Подготовительные работы и разметка
Освободив место от растительности, приступают к разметке. Для этого понадобятся колышки и веревка. Начинают с углов будущей конструкции. С учетом особенностей почвы готовятся лунки нужной глубины под предполагаемое место будущих столбов. Кладка любого кирпичного столба начнется только после технологической готовности фундамента. А пока следует тщательно проверить материал. Кирпич для постройки уже подобран и должен соответствовать следующим качествам:
- прочность. Основное требование к опоре – это ее устойчивость к внешним факторам: ветру, дождю, перепадам температуры;
- долгий срок службы. Изгородь с кирпичными столбами, построенная в соответствии с технологией, действительно будет служить долго;
- некоторые виды декоративных столбов из пустотелых кирпичей имеют небольшой вес, что является преимуществом при монтаже и при выборе фундамента;
- привлекательный внешний вид конструкции из кирпича.
Раствор: какие должны быть пропорции
Состав смеси играет важную роль в обеспечении прочности будущей конструкции. Ее плотность и густота имеют большое значение для работы. Для приготовления раствора следует брать цементы высокой марки (не менее М-400), а песок – мелкой фракции.
Для приготовления смеси понадобится тара (ведро, чан). Пропорции составляющих – 1:5 (цемент : песок). Для обеспечения пластичности многие умельцы добавляют жидкое мыло или средство для мытья посуды (20-30 граммов на ведро). По технологии же для того, чтобы придать указанное качество субстанции, добавляется известь (1 часть). Для проверки качества раствора существует «народный» метод. Изготовленная масса наносится на плоскость, и на ней рисуется крест. Затем образование берется на мастерок. Если крест не смещается, это говорит о нужной консистенции раствора. Декоративность столба значительно повышается, если в смесь добавляют сажу, которая придает ей черный цвет, что выглядит оригинально.
Виды основания
Наиболее распространенным вариантом устройства основания под забор является ленточный фундамент. Он больше всего подходит для устройства каменных заборов либо заборов с каменными столбами, между которыми закрепляется ограждение из профлиста, ковки, дерева и других материалов. Бетонное основание такого фундамента позволяет равномерно распределить нагрузку. Ленточный фундамент подойдет для установки в нем металлических опор с последующим креплением к ним конструкций ограждения.
Для устройства такого типа фундамента сначала вырывают траншею на расчетные значения глубины и ширины, на дне которой устраивается подушка из щебня и песка. Над траншеей устраивается опалубка высотой до 30 см. Внутрь траншеи устанавливаются столбы и укладывается арматура. Далее происходит заливка фундамента бетоном.
Наиболее бюджетный вариант устройства основания под опоры для забора – это столбчатый фундамент. Этот тип основания является наиболее подходящим для пучинистых грунтов. В качестве опор могут использоваться металлические или асбестовые столбы, кирпичная кладка на бетонной основе или винтовые сваи. Расстояние между опорами, как правило, составляет 1,5-2 м.
В зависимости от типа грунта и климатических условий яму под опоры выкапывают глубиной 1-1,5 м. На дно укладывается подушка из щебня и песка и утрамбовывается. Далее устанавливают столбы, фиксируют их вертикально и заливают яму бетоном.
Такой тип фундамента применяется для устройства заборов из бетонных плит, ковки, профлиста, особенно при наличии кирпичных столбов. Для устройства столбчато-ленточного фундамента сначала вырывают траншею глубиной около 0,5 м.
В ней в размеченных местах пробуривают лунки глубиной, превышающей глубину промерзания почвы. Далее в траншею устанавливают опалубку, насыпают смесь песка и щебня, ставят арматуру. После этого фундамент заливают бетоном.
Какие бывают опоры под столбы
- ленточные;
- на столбах;
- каменные;
- ленточно-столбчатые.
Сначала нужно сделать разметку, используйте строительный уровень. Затем осуществляется выемка земли, формируется траншея. После этого наступает черед опалубки, ее сбивают из досок или фанеры. Усилит бетон арматурные прутья. Их заранее связывают проволокой или сваривают, а затем помещают внутрь опалубки. Для заливки используют цементный раствор, он должен полностью закрыть арматуру. Между ней и стенками опалубки должен быть зазор 2 см.
Готовая конструкция должна высохнуть, на это отводят не менее недели. Полезно время от времени смачивать бетонную поверхность, чтобы предотвратить его растрескивание.
Если грунт непучинистый, то фундамент заглубляют в почву на 50 см. Строительство на пучинистых грунтах требует особого внимания, в этом случае ленту трапециевидной формы можно заглублять на 1 м и ниже.
Над грунтом должно выступать хотя бы 10 см. Дно траншеи необходимо засыпать гравием, используйте для этой цели щебень. Если планируется сделать крепкую конструкцию, необходимо уложить поперечные прутья. Лучше всего брать материал, сечение которого составляет 14 мм. Видимые стыки — брак .
После заливки бетона необходимо удалить из него воздух. Для этой цели применяют профессиональное оборудование либо подручные средства. Например, подойдет длинный прут из металла. Им легко проткнуть смесь, залитую в опалубку, в нескольких местах.
Столбчатый
Он подходит как для пучинистых, так и для устойчивых грунтов. Полезно совмещать его с ленточным основанием, тогда конструкция получится особенно прочной.
Возводя фундамент столбчатого типа, нужно выполнять заливку раствора только после того, как будет залита бетонная лента и готова основа под опорами.
Между 2 столбами нужно делать расстояние не более 3 м. Ямы под опоры будт ниже ленты минимум на 10 см. Установка столбов осуществляется на изолирующий материал. При фиксации опор используются арматурные прутья.
Углубления делают, используя бур. После этого в яму опускают трубу, которая будет служить в качестве опоры. В нее помещают арматуру, а потом заливают цементный раствор. После этого трубу обкладывают кирпичом.
Столбчатый фундамент отлично подходит для легкого ограждения (забора из металлопрофиля или сетки-рабицы). Очень эффектно выглядят кованые ограждения, но они стоят дорого. Не всем под силу и самостоятельная установка таких заборов.
Ленточно-столбчатый
Это комбинированная конструкция, расширенная в тех местах, где осуществляется установка столбов. Такая неоднородность периметра обеспечивает надежность фундамента даже при его возведении на подвижных грунтах. Он выдержит большие нагрузки, поэтому его делают и для высоких ограждений.
Каменную основу делают из материала различной формы, камни иногда заменяют кирпичом. Такой фундамент не армируют. Его идеально сочетать с оградами из камня или коваными пролетами. Такой забор отличается красивым внешним видом, надежностью и длительным сроком службы.
За 1 раз стоит заводить столько смеси, чтобы ее сразу залить в траншею. Щебень, песок и цемент нужно смешать в пропорции 2 к 2 к 1. Перемешивание бетона относится к трудоемкой работе, поэтому лучше использовать бетономешалку.
https://youtube.com/watch?v=akHH-v4AC2c
Когда работа будет завершена, переходят к отделке столбов. Их иногда закрывают сайдингом или отделывают декоративной штукатуркой. Хорошим вариантом станет их облицовка керамогранитом или камнем.
Примерная стоимость работ
Достоверно определить стоимость работ на начальном этапе будет не просто. Окончательное количество средств, затраченных на возведение конструкции, зависит от большого количества факторов. Однако, всё же кое-какие расчёты осуществить можно.
Возведение своими руками
Цена возведения капитального фундамента всегда будет высокой, даже если большая часть работ выполняется своими руками. В среднем, как показывает практика, стоимость заливки фундамента под один столб своими руками обходится примерно в полторы тысячи рублей, с учётом всех расходных материалов, но без привлечения бура, которым делается отверстия под трубы.
Соответственно, исходя из этой цифры, так же можно представить, примерную сумму, в которую обойдётся вся конструкция. Однако, стоит учитывать и возможное появление в смете непредвиденных расходов.
Возведение профессиональными строителями
Тут можно вполне просто вычислить средний рыночный прайс на услуги. Как показывает статистика, то стоимость погонного метра кирпичного забора «под ключ» составляет от 7000 до 12000 тысяч рублей, в зависимости от сложности выполнения конструкции.
В данную сумму уже включены затраты на фундамент и все возможные непредвиденные траты. Однако, стоит помнить, что перед тем, как обратиться в ту или иную фирму, стоит учесть не только ценовую политику, но и репутацию и квалификацию специалистов.
Обязательно ли делать?
Несмотря на перечисленные выше важные функции, которые выполняет фундамент, при строительстве забора многие владельцы приусадебных участков, просчитывая свои затраты, все-таки задумываются над тем, стоит ли делать основание под ограждение. Здесь все зависит от того, какой тип забора решено установить на участке.
Если это легкая продуваемая конструкция из сетки-рабицы или деревянный штакетник, то вполне можно обойтись и бетонированием только самих опор. Но при этом нужно помнить, что даже для легких заборов это не самое надежное основание, и прослужит такое ограждение от силы лет 5-7.
Ленточный фундамент для кирпичных заборов
Фундамент ленточного типа надежно удерживает массивные заборы, сложенные из кирпича или бетона. Его востребованность домовладельцами обусловлена возможностью самостоятельного обустройства без привлечения сотрудников строительных фирм и спецтехники. По виду ленточный фундамент действительно напоминает ленту, пролегающую по земной поверхности с углублением на 50 – 80 см.
Прокладывают ее путем заливки бетонной смеси. Ширина фундамента должна превышать этот же параметр будущего забора. Допустимый выступ постамента – до 15 см. Если забор строится на неровном участке, ленту заливают ступенями, «перебрасывая» перепады высоты на опору.
Устройство ленточных фундаментов на местности
Сначала устанавливают по периметру строительства деревянные колышки и замеряют длину ограждения с точностью до сантиметра. После этого приступают к расчету количества столбов, учитывая размеры ворот и калиток. В зависимости от заполнения тела забора расстояние между столбами может быть разным. Оно колеблется от 2,5 до 3 метров. Если грунт позволяет избежать установки опалубки, заливку бетона производят непосредственно в земле.
Такое возможно для глинистых, каменистых грунтов, которые могут не осыпаться несколько дней при хорошей погоде без дождя. Если земля песчаная, надо установить опалубку на всю высоту основания. Для опалубки используют доски, фанеру, плоский шифер. Если дом находится на косогоре, тогда заборный фундамент придется сделать ступенчатым.
Фото: фундамент со столбами установлен на склоне
Преимущества использования бута
Фундаменты под забор из бутового камня с кирпичными столбами по несущей способности ни в чём не уступают бетонным. Для заполнения траншеи используют любые каменные материалы подходящего размера. Большие камни раскалывают зубилом или старым топором. Для этого их кладут на землю и сильными ударами сначала прорубают в них длинную борозду, а потом раскалывают. Связывают камни между собой раствором марки не менее М200.
Между элементами не должны оставаться промежутки и полости, не заполненные цементным раствором. Если зимой в полость попадет вода и замерзнет, появится риск разрыва фундамента и ограждение может наклониться. При наклоне низа фундамента на несколько сантиметров верх ограды уйдет на 5-10 см в сторону и всё придется переделывать заново.
Фото: укладка бута
Фундамент со стаканами и железобетонной балкой
Это наиболее экономично выгодный вариант строительства фундаментов под кирпичные заборы. После разбивки плана под ограду выкапывают ямы и заливают в опалубке бетонные стаканы. Вверху стакана оставляют углубление на толщину балки. Железобетонные балки, играющие роль цоколя, можно отлить в одном месте, а после затвердения перевезти к ограде и установить. Между балками и стаканами следует предусмотреть температурный шов.
Основание на винтовых сваях
Стальные винтовые свайные опоры могут применяться для устройства оснований в грунтах с низкой несущей способностью. Они имеют стальные наголовники, на которых формируется бетонный ростверк под несущие балки
Следует взять во внимание, что винтовые свайные опоры под дома имеют замкнутый контур и являют собой прямоугольник или квадрат в плане
Ограды же могут иметь большую длину, и для того, чтобы уменьшить влияние положительных или отрицательных температур, придется через определенные промежутки делать температурные швы. Преимущество винтовых стальных опор в том, что при их строительстве нет надобности использовать землеройную технику. Фактически тело фундамента находится над землей.
Советы:
- Выбирайте сварные сваи для грунтов низкой плотности или литые для более тяжелых. Однако учтите: литые сваи значительно дороже, хотя и более долговечные.
- Внутренние полости свай заливаются бетоном маркой не ниже М200.
- Для заборов, имеющих большую парусность, с заполнением профнастилом придется сделать расчет на ветровую нагрузку.
Устройство ленточно-столбчатых фундаментов
Этот вид основания применяют для кирпичных заборов со сплошным заполнением кирпичом между столбами на неустойчивых грунтах в климатических зонах с глубиной промерзания больше 1 метра или на территориях с вечной мерзлотой. Очень затратный способ устройства таких оснований. Для этого требуется применение специальных машин и механизмов: экскаваторов, буровых установок.
Столбы бетонируются в специальных металлических опалубках и после затвердения обрабатываются битумными составами для гидроизоляции. Гидроизоляция служит смазкой для пучинистых почв во время понижения температур до -30° C и ниже. Всё тело фундамента со столбами армируется стальной арматурой.
Виды фундаментов для забора с кирпичными столбами
Для забора с кирпичными столбами возможны три основных варианта фундамента: ленточный, столбчатый и комбинированный, то есть ленточно-столбчатый.
Столбчатый
С точки зрения эффективности, распространённости и стоимости лучшим вариантом для всех грунтов считается столбчатый фундамент. Расход материалов и трудозатраты на его устройство примерно в 2 раза меньше, чем для мелкозаглублённого ленточного и в 4-5 раз меньше, чем для глубоко заложенной фундаментной ленты.
Применяется для сложных и пучинистых грунтов. Изготовление монолитных столбов не представляет особой сложности, часто не требует устройства опалубки.
Недостатков у столбчатого основания мало, но для устройства заборов с кирпичными столбами они существенны:
- Монолитные столбы имеют недостаточную устойчивость к опрокидыванию в подвижных по горизонтали грунтах. Чтобы погасить боковой сдвиг отдельно стоящие столбы забора соединяются балками-ростверками, — а это сводит к минимуму преимущества столбов перед лентой. В итоге получается столбчато-ленточный гибрид с большими затратами.
- Другой минус: столбы на слабонесущих грунтах плохо работают, «гуляют» даже с устройством рандбалки при заполнении заборного пролёта тяжёлыми материалами.
Комбинированный
Перевязка столбчатых фундаментов рандбалкой (ростверком, армопоясом) не только увеличивает стоимость, но и усложняет выполнение работ, например:
- требуется единое армирование столбов и ростверка;
- на уклонах и подъёмах рельефа необходимо соответственно повышать или понижать горизонт перевязки;
- иногда сложности возникают с засыпкой промежутка между ростверком и верхним уровнем грунта.
Но всё же в сравнении со сплошным заглублённым ленточным основанием забора комбинированный вариант дешевле, рациональнее.
Ленточный
Монолитные фундаментные ленты различаются по уровню заложения в грунт.
Мелкозаглублённый вариант привлекателен с точки зрения снижения затрат и времени на выполнение земляных работ. Особенности и основные характеристики:
- Глубина заложения ленты зависит от типа грунта и близости грунтовых вод, как правило, составляет не более 70 см.
- На плотной каменистой почве иногда снимается только верхний плодородный слой.
- Для формирования ленты возводится опалубка шириной, достаточной для возведения кирпичных столбов. Заборные столбы из кирпича обычно имеют сечение не менее, чем в один кирпич или 25 см, – это и есть минимальная ширина ленты.
Фундамент в виде монолитной плиты
Фундамент под забор, устроенный в виде монолитной плиты встречается редко из-за восприятия плиты как дорогого вида фундамента. Да, насыщенность плиты арматурой значительно увеличивает её стоимость. Но ведь и много плюсов в устройстве монолитной плиты под забор с кирпичными столбами:
- Фундамент этого типа выполняется сверху почвы. Верхний плодородный грунт снимается при планировке, вместо него насыпается песчаная подушка, — что исключает работы по разработке грунта.
- Опалубка под плиту – простейшая, дощатая. К тому же после демонтажа 80% досок могут использоваться повторно.
- На плоской поверхности под плиту можно просто и быстро собрать арматурный каркас.
- Ширина заборной ленты кажется избыточной, — обычно она составляет около 1 м, что близко по параметрам к некоторым видам ЖБИ заводского изготовления. Если найти применение избыточной площади плиты с внутренней или внешней стороны забора, — то она может стать отличной альтернативой иным видам оснований под забор с кирпичными столбами.
Монолитная плита устраивается только на выровненной, хорошо спланированной поверхности почвы. Подсыпка под плиту из песка создаётся толщиной не менее 30 см. При наличии уклона песок может быть вымыт из под фундамента, что может привести к его ослаблению, просадке, разрушению.
Этапы построения столбов
Данный процесс состоит из нескольких этапов, нарушать их не стоит во избежание ненужных проблем:
- Расчет количества опор, исходя из материала наполнителя между ними и длины всего забора.
- Устройство фундамента с установкой стержня.
- Кладка кирпича и устройство защитного колпака.
Расчет необходимого количества столбов и материалов
Между кирпичными столбами забора допускается расстояние в 2-2,5 м.
Оптимальная ширина пролета между опорами составляет 2-2,5 м, размер самого столба – 38 см, исходя из того что строиться он будет в полтора кирпича. Если планируется забор по лицевой части территории, то получается минимум 4 штуки – угловые плюс несущие конструкцию ворот и калитки. В случае устройства ограды тыльной или боковой стороны участка обязательными будут два угловых. Вычтя из длины планируемого забора ширину обязательных опор и разделив ее на сумму размеров столба и пролета, получим необходимое количество промежуточных.
Кладка одного столба высотой 2 м и шириной 38 см потребует около 110 кирпичей марки не ниже М100, из которых на три нижних ряда надо запланировать полнотелый. Умножив эту величину на число требуемых опор, получим общее количество. К нему надо прибавить небольшой запас на возможный брак.
Все кирпичные столбы должны содержать какую-либо сердцевину для прочности, вокруг которой делается кладка кирпича. особенно это касается тех, на которые будут крепиться ворота. Для опор, несущих серьезную нагрузку, обязательна установка прочного металлопроката (трубы диаметром 80 мм) или не менее 6 штук арматурных прутков. Кладка промежуточных конструкций возможна вокруг 3-4 стальных стержней. Хорошо усиленная строительная опора всегда выстоит против даже ураганных ветров.

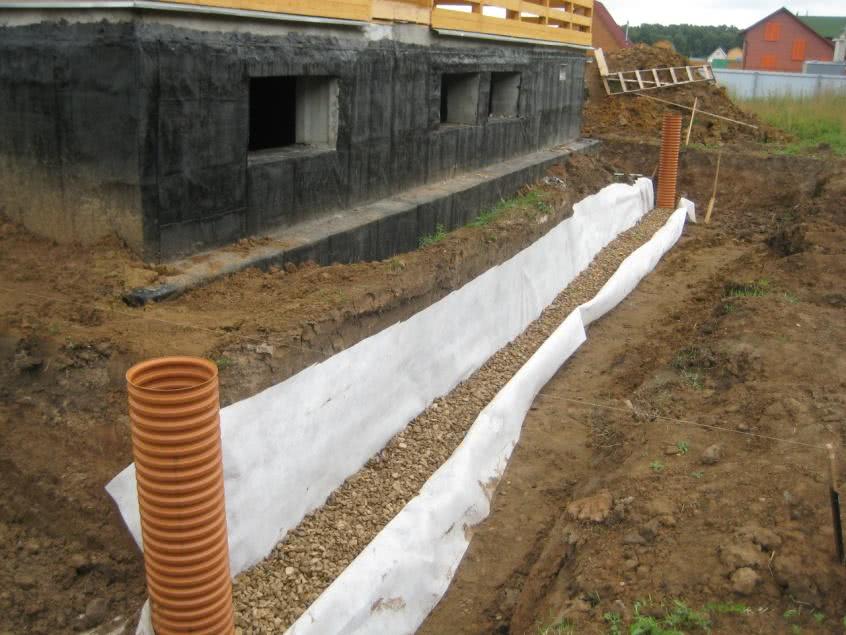

Пучинистая земля с нормальной дренажной системой
Часть бруса, которая размещается в зоне замерзания, зимой находится в опасность. Замерзшая почва с бетоном создают монолитную массу и начинают давить на металл. Труба может сломаться, что негативно отразится на целостности ограды. Для предотвращения подобных ситуаций фундамент под забор своими руками оборудуется опалубкой. Она предупреждает соединение бетона и земли.
Для опалубки можно взять рубероид на пластиковой основе. Также активно используют пенопласт, пенополистирол и даже азбестоцементные трубы.
Внутри сваи требуется сделать армирование на всю глубину с выпуском в столб. Также можно в арматуре прикрепить трубу, на которую устанавливается столб. Лучше использовать цилиндрические сваи, они более надежные. Бурение ямы часто проводится ручным способом, но на плотных грунтах это тяжело.
Варианты бурения на плотных глинах:
- Применение свай из оцинкованного металла. Их легче установить даже ручным способом.
- Оборудовать подушку для свайного основания.
Обратную засыпку на нормальной почве можно сделать из земли. Для проблемных грунтов используют щебень.
Возведение кирпичных колонн
Зачастую кирпичные столбы к ограждениям выполняют в 1,5 или 2 кирпича, то есть сечение получается 38х38 см и 51х51 см, высота может достигать 3 м. Кладка осуществляется со смещением – шов, получившийся снизу, перекрывается кирпичом верхнего ряда.
Говоря о порядке работ, стоит отметить, что она начинается с того, что расстилается двойной слой рубероида. Это необходимо для того, чтобы кирпичная кладка не впитывала в себя влагу из почвы, что может стать причиной ее растрескивания.
После этого делается разметка расположения колонн. По их размерам наносится слой раствора толщиной несколько больше 10 мм, на который выкладывается первый слой кладки – цоколь.
Материал выравнивают со всех сторон при помощи молотка с резиновой рабочей поверхностью. Мастера советуют: перед тем как начать строительство цоколя, кирпич необходимо на пару секунд положить в воду, чтобы смесь медленней высыхала и можно было без труда исправить неточности.
Также благодаря этому можно легко вытереть кирпич от лишнего раствора, который необходимо сразу удалить.
Второй ряд выкладывается также на смесь, но со смещением, чтобы закрыть шов. Кирпичи выравнивают и сверяют соответствие размерам рулеткой. Даже минимальное смещение недопустимо. Поэтому если оно обнаружено, то кирпичи сдвигают ближе постукиванием по торцу стройматериала. Если бока не промазаны раствором, то необходимо им заполнить вертикальные швы. Все дальнейшие ряды выкладывают по такой же аналогии.
Что учесть
Если между армирующим основанием столба есть пустота, она заливается при небольших размерах кладочным раствором. Если расстояние довольно большое, то экономнее засыпать пространство щебнем, который утрамбовывают и заливают раствором из песка и цемента.
Также профессионалы рекомендуют по окончании работ на верх столба поставить колпак из металла, что необходимо для защиты кирпича от лишней влаги.
Подробнее обо всех этапах возведения фундамента под забор можно посмотреть на видео ниже.
