Ленточный фундамент для забора из профнастила: руководство по созданию

Оглавление

Инструкция по изготовлению фундамента под забор

Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.

Ленточный фундамент

Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:

  1. Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
  2. Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
  3. Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.

Ленточный фундамент можно считать оптимальным решением для забора

Опалубку обычно делают из досок

Лента должна немного выступать над уровнем земли

Видео: ленточный фундамент для забора своими руками

Основание под лёгкий забор из профнастила

Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:

  1. Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.

Столбы необходимо обрабатывать антикоррозийным раствором

Много времени на возведение забора из профнастила не уйдёт

Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.

Видео: столбовая основа под забор

Фундамент забора из кирпича

Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:

  • ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
  • ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.

Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.

Кирпичный забор требует основательного фундамента

Есть секреты, зная которые можно значительно увеличить срок службы фундамента:

  • под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
  • использовать цемент не ниже марки М-200;
  • заливать бетон за один раз;
  • если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
  • между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.

Цокольная часть забора составляет единое целое с фундаментом

Фундамент под ограждение с кирпичными столбами

Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.

Под кирпичные столбы можно использовать свайный фундамент

Процесс создания фундамента происходит по следующему плану:

  1. Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
  2. На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
  3. Уложить рубероид.
  4. Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
  5. После того как бетон полностью затвердеет, укрыть его рубероидом.
  6. Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
  7. Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
  8. Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.

Оригинально смотрится ленточный фундамент под забором с кирпичными столбами

Виды отливов

По сырью делятся на несколько типов. Технические характеристики, свойства каждого из них имеют существенные отличия.

Бетонный

Бетонный отлив создается с применением технологии формования. Раствор правильной консистенции разливают по формам и просушивают в специальных камерах. Многие мастера научились делать такие парапеты и в домашних условиях.

Подойдут для массивных заборов с кирпичными, металлическими, каменными, коваными секциями и для декоративных невысоких ограждений.

Фото: бетонный блок предназначенный для сооружения отливов

Из преимуществ:

  • прочность, долговечность изделия;
  • сочетаемость со многими материалами;
  • доступная цена;
  • выбор цветов.

Полимерпесчаный

Основное сырье – песок и полиэтилен низкого давления. Выглядит красиво. Популярны фактурные изделия, имитирующие черепицу и не только.

По сроку службы в разы превосходят металлические. Но стоимость полимерпесчаной продукции высока.

Из профнастила

Основа – профилированное железо, покрытое защитным слоем полимеров.

Среди плюсов:

  1. Прочность. Профлисту не страшны механические нагрузки.
  2. Долговечность. При условии целостности покрытия.
  3. Не нуждается в уходе. Чтобы очистить поверхность от загрязнений, достаточно промыть ее водой со шланга.
  4. Легкий вес. Отливы из профнастила удобно транспортировать.
  5. Выбор цветов и форм. Позволяет подобрать парапет, сочетающийся с другими элементами забора.
  6. Удобство монтажа. Работы получится выполнить самому.
  7. Устойчивость к ультрафиолету, влаге, морозу, осадкам, резким перепадам температур.

Фото: конфигурации отливов и парапетов для ограждений

Цены на парапеты из профлиста различны. Все зависит от выбранной толщины металла, производителя.

Деревянный

Ранее этот материал использовался в силу отсутствия альтернативных материалов.

Даже окрашенное дерево со временем под действием влаги начинает гнить, покрываться грибком, подвергаться порче насекомыми.

Оцинкованный

В основе изделия – листовая сталь, обработанная методом горячего цинкования.

Фото: использование оцинкованного металла в качестве материала для парапета

Из преимуществ таких отливов:

  1. Длительный срок службы.
  2. Легкий вес.
  3. Высокая прочность материала. Устойчивость к повышенным нагрузкам.
  4. Отличная гибкость, за счет чего изделиям можно придать любую форму.
  5. Простота монтажа, не требующая навыков.
  6. Устойчивость к воздействию среды (осадкам, перепадам температур).
  7. Возможность окраски любыми типами средств, даже порошковыми.
  8. Низкая цена.

Из недостатков:

  1. Малейшее повреждение защитного оцинкованного слоя спровоцирует образование ржавчины и сокращение срока службы изделия.
  2. При установке рекомендуется провести гидроизоляцию фундамента, чтобы тот не подвергался воздействию влаги изнутри.

Если у вас нестандартные размеры отливов или хочется изделие необычной формы, то можно оформить индивидуальный заказ.

Каменный, из тротуарной плитки

Применяется для каменных, кованых или сварных секций заборов.

Первый вариант дорогой. Наиболее прочным и долговечным камнем считается гранит.

Устанавливается сверху фундамента на бетонный раствор или специальный клей. Весит много.

Отливы из тротуарной плитки обойдутся на порядок дешевле, но и прочность будет не так высока.

Пластиковый

Из преимуществ:

  • длительный срок службы;
  • устойчивость к любым воздействиям среды;
  • выбор форм и цветов;
  • легкий вес;
  • простота монтажа;
  • доступная цена.

Этапы возведения ленточного основания под забор из профлиста

Установка надёжной ленточной основы под ограждение из профилированного листа должна пройти следующие этапы:

  • разметка;
  • выкопка канавы;
  • установка столбовых опор и арматуры;
  • установка опалубки;
  • бетонирование.

А вот подробная инструкция по изготовлению прочного основания ленточного типа для забора из профнастила.

Возведение фундамента начинается с разметки места. Для начала необходимо обозначить периметр будущего ограждения. Затем по его линии нужно вбить несколько колышков и натянуть бечёвку. Её надо надёжно зафиксировать во всех точках поворота будущего забора, а также там, где будут находиться ворота и калитка. Чтобы полностью оценить объём строительных работ, следует воспользоваться измерительными инструментами (например, теодолитом).

Когда территория будет полностью размечена, можно приступать к рытью канавы. Глубина её должна составлять не менее 30-35 см, а в местах установки крепёжных столбов – около 60-90 см. Последний параметр зависит от вида почвы. Не следует размещать опоры на слишком большом расстоянии – стоит учитывать парусность профнастила. Ширина траншеи должна быть как минимум 40 см – в ней впоследствии будет установлена опалубка, которая займёт её часть.

Следующий пункт – установка столбов. Сделать их можно даже из старых труб, главное, чтобы диаметр последних был не менее 50 мм (лучше – не менее 80 мм). Так как надёжное ограждение должно быть выше среднего человеческого роста, то и столбы должны быть достаточно высокими – не менее 2,5 м. Крепятся они насыпным способом – используется смесь кирпичных осколков, гравия и камней. Нужно добиться строго вертикального положения опор и их надёжной фиксации.

Ленточное основание с забором из профнастила

Далее идёт установка арматурного пояса. Дно выкопанной канавы необходимо покрыть примерно пятисантиметровым щебневым или гравийным слоем, таким образом подготовив его к заливке бетона. Затем нужно уложить арматуру (подойдёт обычная рифлёная, диаметром от 15 мм) горизонтальной полосой с торчащими вверх штырями, необходимыми для последующего закрепления частей забора.

Самый сложный и трудоёмкий этап – это монтаж опалубки. Она устанавливается внутри вырытой и уложенной гравием или щебнем траншеи так, чтобы на 20-25 см выходила над уровнем почвы. При установке опалубки необходимо следить за вертикальным положением её плоскостей и соблюдать просветы. Когда она будет готова, её следует зафиксировать с наружных сторон при помощи камней и щебня. Прежде чем приступать к бетонным работам, нужно тщательно проверить, насколько точно установлена опалубка.

Последний этап – бетонирование. На этой стадии нужно приготовить раствор и залить его в опалубку и ямы со столбами. Сделать необходимо два разных раствора: смесь цемента, песка и гравия – для подземной части, цементно-песчаная смесь – для той, что сверху. Заливку необходимо осуществлять поэтапно – таким образом в фундаменте не образуется внутренних пустот.

На следующий день после завершения бетонных работ опалубку можно убрать. В таком виде готовый фундамент должен простоять неделю. За это время он должен хорошо просохнуть и стать достаточно твёрдым и прочным. Периодически его нужно поливать водой. Только по прошествии недели можно приступать непосредственно к установке ограждения из профлиста.

Чётко следуя данной инструкции, можно вполне справиться с заданием самостоятельно.

Нужна ли гидроизоляция?

Существует два способа гидроизоляции фундаментного основания:

  • На дно траншеи поверх уложенного щебня укладывается слой полиэтилена или рубероида, который будет защищать бетон от воздействия влаги, что увеличит срок службы основания забора.
  • Второй метод заключается в применении специальных гидроизоляционных материалов, которые добавляются непосредственно в бетон. Одной из таких добавок является пенетрон. При применении такого состава весь объем фундамента становится устойчивым к проникновению влаги. Причем это свойство бетон сохраняет в течение всего срока эксплуатации.

Выбираем фундамент для забора – важные моменты

Планируя залить фундамент под забор своими руками, важно выбрать оптимальный вариант конструкции основания. Он должен соответствовать следующим критериям:. Он должен соответствовать следующим критериям:

Он должен соответствовать следующим критериям:

  • обеспечивать устойчивость массивного ограждения;
  • равномерно распределять вес ограждения на грунт;
  • удерживать ограждающую конструкцию от деформаций и перекосов;
  • не допускать обрушения под воздействием ветра или подвижек грунта.

Прочностные характеристики основы прямо пропорциональны весу ограждающей конструкции.

Именно от качества фундамента во многом зависит срок службы ограждения и его основные характеристики

Размышляя, как сделать фундамент под забор, следует выбрать оптимальный вариант конструкции основания, проанализировав следующие факторы:

  • тип и основные характеристики грунта, находящегося на участке монтажа будущего ограждения;
  • возможную величину проседания почвы при сезонных колебаниях влажности и температуры;
  • возможность подмывания основания грунтовыми водами, а также атмосферными осадками;
  • массу будущего ограждения, которое способно вызвать проседание основания;
  • площадь и материал ограждения, которое под воздействием ветровой нагрузки может деформироваться;
  • общий объем предстоящих затрат, которые целесообразно просчитать до начала строительных работ;
  • особенности рельефа местности, влияющие на конструктивные особенности возводимого основания;
  • потребность в стройматериалах, которые необходимо будет своевременно приобрести и доставить к месту работ.

Для сооружения оград применяют различные виды оснований:

  • ленточно-столбчатый. Он выполнен в виде бетонной ленты, которая имеет утолщения в местах расположения колонн. Прутки арматуры уложены по длине ленты, повышая ее прочность. Ленточно-столбчатая конструкция положительно зарекомендовала себя в холодных климатических условиях с промерзающими грунтами. Основа комбинированного типа применяется для деревянных и металлических ограждений с кирпичными или блочными столбами;
  • столбчатый. Это недорогой вариант основы. Заливка фундамента под забор своими руками довольно простая. Она предусматривает бетонирование опор в приямках, подготовленных в почве. Бетонная смесь после заливки обязательно трамбуется. Столбчатый вариант основания применяется для деревянных оград, а также конструкций из профлиста и сетки рабицы. При увеличении веса ограды необходимо выполнять столбы с увеличенной глубиной погружения в почву;

В настоящее время успешно применяется несколько основных разновидностей фундаментов для установки заборов

  • ленточный. Благодаря повышенному запасу прочности способен воспринимать вес тяжелых заборов и кирпичных оград. Выполняется путем заливки железобетонной ленты, углубленной в почву на 60–70 см. Ленточная основа воспринимает вес ограды равномерно по всей длине. Ее можно обустроить самостоятельно. Для этого необходимо вырыть приямок, засыпать его гравием, уложить арматурный каркас, собрать щитовую опалубку и произвести бетонирование;
  • гравийный. Основание на гравийной подсыпке является разновидностью ленточных конструкций. Применяется для монтажа массивных заборов с увеличенной высотой ограждающей части. Алгоритм формирования гравийной основы предусматривает выполнение работ по подготовке траншеи, а затем создание щебеночно-песчаной подушки. Далее, выполняется уплотнение массива, послойная заливка бетонным раствором и установка в жидкий бетон опорных столбов;
  • каменный. Этот вид основания имеет вековую историю, ведь камень традиционно использовался для строительства фундаментов. Алгоритм производства строительных работ аналогичен постройке ленточного основания. Отличие состоит в том, что на щебеночную основу вместо заливки бетона производится укладка камней. При этом арматура не устанавливается, а камни объединяются в единый массив застывшим цементным раствором.

В зависимости от конструктивных особенностей ограждений, применяются различные типы фундаментных оснований. Одним из наиболее распространенных вариантов является ленточно-столбчатый. Благодаря конструктивным особенностям, он способен воспринимать значительные нагрузки, которые создает большинство возводимых ограждений. Остановимся на особенностях и технологии возведения каждого вида фундамента.

Самым оптимальным вариантом конструкции для самостоятельного возведения является ленточно-столбчатое основание

Материалы и инструменты

Важно до начала строительства подготовить все необходимое, чтобы не отвлекаться во время работ и не затягивать процесс. Материалы для забора из профнастила включают несколько составляющих

Материалы для забора из профнастила включают несколько составляющих.

Профнастил
При выборе важно обратить внимание на толщину металла, высоту волны, текстуру, цвет покрытия, отсутствие капиллярной канавки. При планировании ширины секций важно учесть то, что профнастил имеет высокий уровень парусности
У разных производителей размеры гофролистов разные, и срок службы у оцинкованного листа может быть до 30, а у материала с полимерным покрытием – до 50 лет.

Опорные столбы

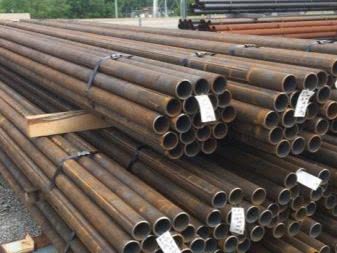

Для столбиков можно применять любой доступный материал (металл, камень, кирпич или дерево). Самым доступным, долговечным и практичным вариантом является металл (трубы). Диаметр труб будет зависеть от возможной нагрузки. Трубы применяются прямоугольные (60х40х2 мм), квадратные (40х40х2 мм) или круглые с диаметром 60–100 мм. Но также применяются сваи и готовые трубы для изгородей. Готовые опоры для забора отличаются удобством монтажа профлиста и долговечностью.

  • Поперечные перекладины. Для лаг используются квадратные трубы (40х40х2 или 20х20х2 мм). Учитывайте, что ширина лаги должна быть равна половине ширины стойки. Брусья из дерева в качестве лаг и стоек применять не стоит, так как древесина способна прогнивать в местах креплений. Металлический уголок для лаг также использовать не стоит. Из-за маленькой толщины он не способен обеспечить нужного сопротивления ветру. Саморезы с буром для гофролиста предназначены для сверления материала не толще 2,5 мм, поэтому толстый профиль в качестве опор и лаг применять при строительстве забора не применяют.
  • Кронштейны и метизы. Данные крепежные элементы используются для сборки каркаса без сварки. Но также можно использовать болты, саморезы или заклепки. Саморезы для профнастила оснащены прокладкой из неопреновой резины, которая плотно прижимает гофролист, не повреждая его. Видимая часть винта имеет полимерное покрытие под цвет материала, которое защищает его от коррозии. При использовании заклепок рекомендуется края отверстий в профнастиле обрабатывать специальной краской.
  • Краска для профнастила. Она может понадобиться для подкрашивания механических повреждений на материале, допущенных при монтаже, а также для мест среза. Расход краски небольшой, для мелких нужд будет достаточно одного баллончика.
  • Заглушки для опор. Если не используются готовые столбы для забора из профнастила, где данный элемент предусмотрен изначально, применяются специальные пластиковые заглушки для труб, чтобы влага не попадала вовнутрь опорного столба. Вместо заглушек, можно использовать обрезанные пластиковые бутылки.
  • Торцевая планка. Накрывная п-образная планка устанавливается на верхнюю часть секций и защищает забор от влаги и коррозии, а также придает забору эстетически завершенный вид. При выборе данного элемента стоит учесть, что его края должны быть завальцованными, иначе планка окажется непрактичной при эксплуатации и может поцарапать металл во время установки.
  • Цемент, гравий, песок. Данные материалы нужны для фундамента или установки опор.

  • Из инструмента понадобится отвес, уровень, если каркас будет крепиться без кронштейнов, то сварочный аппарат и электроды.
  • Емкости для раствора, строительный миксер, лопата или бур, а также доски для опалубки.
  • Шуруповерт, клепочник (при необходимости), перчатки и защитные очки с болгаркой, веревка.
  • Грунтовка, антикоррозийный раствор для металла.

Сооружение ступенчатого основания под забор

Установка фундамента в виде ступенек на неровном участке близка к традиционной схеме. Процесс происходит с разметки опор.

Ступенчатое основание

Рассматривая устройство опалубки на склоне, следует отметить, что она тоже ставится специальным образом. Заливку необходимо производить с самого верха уклона, а затем постепенно опускаться.

Не стоит забывать, что следующий слой можно заливать, когда затвердеет предыдущий. Монтаж опор для ограждения производится на одном уровне лишь на единичной ступени. Далее устанавливают лаги и профнастил.

Схема устройства фундамента без ступеней

С маленьким наклоном

При маленьком наклоне неровного участка котлован выкапывают в максимально верхней части территории. Высота и глубина основания на небольшом склоне чаще всего сохраняются в едином уровне, кроме мест, на которых плодородная земля расположена глубже.

Площадь для установки ступенчатого ограждения из профлиста организуется по аналогии с ленточным основанием. Если забор из профнастила на неровном участке с незначительным наклоном, то нужно дождаться, пока бетон затвердеет.

Схема изгороди на маленьком склоне

После этого землю можно засыпать назад вдоль основания, разравнивая ее, чтобы около всей ограды она находилась вертикально, а отмостка располагалась по горизонтальному уровню.

Средний наклон

Это наклон, когда поверхность земли составляет неровность приблизительно в 25 см. Тогда верхнюю точку можно не учитывать, выбирается нижний участок. В этом случае необходимо учесть некоторые нюансы.

Прежде всего, чтобы глубина котлована находилась выше плодородного грунта. Копка ямы на склоне производится снизу вверх. Причем глубина траншеи на неровной территории должна быть одинаковой.

Чертеж ограждения

Когда основание на склоне будет залито, можно приступать к насыпке земли по вертикали. В таком случае подходит почти любой грунт, взятый не только с дачной территории, но и непосредственно из ямы.

Крутой наклон

Это уклон с перепадами больше 1 м. В данном случае также можно строить забор из профлиста на неровном участке своими руками на ступенчатом фундаменте.

Фундамент ступенями для ограды на уклоне

Характерная особенность этого ограждения из профлиста: с нижней точки участка во время заливки основания следует ориентироваться на верхнюю часть, а с нее – на расчетную глубину фундамента.

Естественно, этот забор из профнастила на уклоне один человек построить не сможет, так как это требует большего количества времени и трудозатрат. Если сделать все верно, то и такая изгородь на уклоне простоит не один десяток лет.

На фото ниже – вариант обустройства ступенчатого фундамента.

Во дворе

Зачем нужен фундамент под забор из профлиста?

Монтаж ограждения имеет свою специфику и требования к нему отличаются от предъявляемых к более массивным, но не таким протяженным сооружениям. На устойчивость забора влияет много различных факторов, в том числе

  • сезонные изменения уровня грунта в результате его промерзания в зимнее время и оттаивания при наступлении положительных температур;
  • проседание почвы в результате плохого уплотнения основания фундаментов при строительстве, а также в результате подмывания грунта грунтовыми или ливневыми водами;
  • воздействие значительных изгибающих и опрокидывающих ветровых нагрузок, причиной которых является большая «парусность» ограждения из профнастила;
  • смещения грунта, вызванные вибрацией — особенно это существенно в случаях, когда ограждение участка расположено вблизи автомобильной или железной дороги.

Для компенсации всех этих внешних воздействий и нужен прочный и надежный фундамент.

При строительстве тяжелых ограждений из камня или кирпича не обойтись без такого же массивного монолитного фундамента. Заборы из профилированного металлического листа имеют значительно меньший вес, поэтому и фундамент для забора из профнастила может быть намного легче. Но глубина его заложения при этом должна несколько больше, поскольку главной его задачей является противодействие давлению ветра на полотно ограждения.

Наиболее часто для заборов из профилированного листа используют три варианта конструкций фундамента. Это столбчатый, ленточный и ленточно-столбчатый фундаменты.

Используемые материалы

Стены опалубки должны выдерживать сопротивление бетона и не допускать деформации всей заливной конструкции. Для этих целей выбирают следующие виды искусственных и натуральных материалов.

Древесина. Опалубка, сложенная из деревянных досок, относится к традиционным видам конструкций, которыми пользовались еще наши предки. Доска выбирается недорогая, но прочная, такая как сосна или ель. Для разборной опалубки можно использовать старый отработанный материал.

Они же помогут удерживать столбы в вертикальном положении. Чтобы рабочий процесс постоянно не прерывался в поисках инструментов, их следует подготовить заранее. Для возведения опалубки понадобятся:

  • измерительные приборы – рулетка и уровень;
  • веревка и колышки для разметки на местности;
  • трамбовки для уплотнения дренажа;
  • болгарка, шуруповерт;
  • саморезы и гвозди;
  • лопата, молоток.
