Что такое электролиз и где он применяется?

ДВС на водородном топливе

В течении многих лет идут поиски возможности приспособить двигатели внутреннего сгорания Для полной или гибридной работы на водородном топливе. В Англии ещё в первой половине 40-ых годов девятнадцатого века запатентовали двигатель, который работает на воздушно-водородной смеси. Концерн «Цеппелин» в начале 20 века в качестве движущей установки собственных знаменитых дирижаблей использовал двигатели внутреннего сгорания, которые работают на водороде.

Формированию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого столетия. Однако с его завершением водородные резервные электростанции быстро были забыты. И это не обращая внимания на множество положительных качеств если сравнивать с традиционным топливом:

• совершенная возгораемость топливной смеси на основе воздуха и водорода, что предоставляет шанс лёгкого пуска мотора при любой температуре воздуха;
• большое тепловыделение при горении газа;
• безусловная безопасность в экологическом плане – отработавшие газы превращаются в воду;
• выше в 4 раза скорость сгорания если сравнивать с бензиновой смесью;
• способность смеси работать без детонации при большой степени сжатия.

Ключевой технической основой, являющейся непреодолимой преградой в применении водорода в качестве топлива машин стала невозможность поместить большое количество газа на транспортном средстве. Размер топливного бачка для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна вычеркивать возможность малейшей утечки. В жидком виде нужна криогенная установка. Данный вариант также мало осуществим на автомобиле.

Виды электролизеров

Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.

Сухие

Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.

Проточные

С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».

Рис 5. Конструкция проточного электролизера

Принцип работы устройства следующий:

• входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
• в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
• электролит возвращается в гидролизную ванну через трубу «Е».

Мембранные

Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.

Рис 6. Электролизер мембранного типа

Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.

Диафрагменные

В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.

Конструкция диафрагменного электролизера

Пояснение:

1. Выход для кислорода.
2. U-образная колба.
3. Выход для водорода.
4. Анод.
5. Катод.
6. Диафрагма.

Щелочные

Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.

На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO3), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:

1. Можно использовать железные электроды.
2. Не выделяются вредные вещества.

Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.

Плюсы и минусы

Из достоинств такого вида отопления можно выделить следующие:

1. Это экологически чистый вид отопления, так как при сгорании водорода в кислородной среде образуется вода в виде пара, и больше нет выброса никаких вредных веществ в атмосферу.
2. Можно без особых переделок подключить генератор к существующей системе водяного отопления частного дома.
3. Установка работает бесшумно, поэтому не требует какого-то особого помещения.

Недостатки:

1. У водорода большая температура горения, которая в среде кислорода может достигать 3200°С, поэтому обычный котел может выйти из строя очень быстро. В современных устройствах ученые добились результата сгорания газа при температуре 300°С, поэтому проблему можно считать практически решенной.
2. При работе с газом Брауна нужно быть очень осторожным, поскольку он взрывоопасен. Это решается использованием в устройстве различных предохранительных клапанов и автоматики.
3. Требует использования для работы дистиллированной воды или воды со щелочью.
4. Большая стоимость оборудования. Для решения этой проблемы многие пытаются собрать установку для получения водорода своими руками.

ФИЗИКА

§ 3.6. Техническое применение электролиза

Электролиз находит широкое применение в технике. Рассмотрим лишь некоторые примеры наиболее важных технических применений электролиза.

Гальваностегия — покрытие металлических изделий тонким слоем другого металла (никелирование, хромирование, серебрение, золочение и т. д.) с целью предохранения от окисления и придания изделию привлекательного внепгнего вида.

Предмет, подлежащий покрытию, тщательно очищают, хорошо обезжиривают и помещают в качестве катода в электролитическую ванну, содержащую раствор соли того металла, которым должен быть покрыт данный предмет (рис. 3.8). Анодом служит пластинка из того же металла. Для более равномерного покрытия обычно применяют две пластинки в качестве анода, помещая предмет между ними (см. рис. 3.8).

Рис. 3.8

Гальванопластика — электролитическое изготовление копий с рельефных предметов (медалей, гравюр, барельефов и т. д.). С рельефного предмета делают восковый или иной слепок. Затем поверхность слепка покрывают тонким слоем графита, чтобы она стала проводящей. В таком виде слепок используется в качестве катода, который опускают в электролитическую ванну с раствором медного купороса. Анодом служит медная пластинка

Когда на слепке нарастет достаточно толстый слой меди, электролиз прекращают и воск осторожно удаляют. Остается точная медная копия оригинала

В полиграфической промышленности такие копии (стереотипы) получают с оттиска набора на пластичном материале (матрица), осаждая на матрицах толстый слой железа или другого материала. Это позволяет воспроизвести набор в нужном количестве экземпляров. Если раньше тираж книги ограничивался числом оттисков, которые можно получить с одного набора (при печатании набор стирается), то использование стереотипов позволяет значительно увеличить тираж.

Правда, в настоящее время с помощью электролиза получают стереотипы только для книг высококачественной печати и с большим числом иллюстраций.

Осаждая металл на длинный цилиндр, получают трубы без шва.

Процесс получения отслаиваемых покрытий был разработан русским ученым Б. С. Якоби, который в 1836 г. применил этот способ для изготовления полых фигур для Исаакиевского собора (в Санкт-Петербурге).

Рафинирование меди

В § 3.1 мы говорили о роли металлических проводников в современной электротехнике. Медь является лучшим материалом для изготовления проводников, но для этого она должна быть лишена каких бы то ни было примесей (см. § 2.4). Очищение меди от примесей называется рафинированием (очисткой) меди. Массивные куски (толстые листы) неочищенной меди, полученной при выплавке из руды, являются анодом, а тонкие пластинки из чистой меди — катодом. Процесс происходит в больших ваннах с водным раствором медного купороса. При электролизе медь анода растворяется; примеси, содержащие ценные и редкие металлы, выпадают на дно в виде осадка (шлама), а на катоде оседает чистая медь. Таким же образом производят рафинирование некоторых других металлов.

Получение алюминия

При помощи электролиза получают алюминий. Для этого подвергают электролизу не растворы солей этого металла, а его расплавленные оксиды.

В угольные тигли (рис. 3.9) насыпают глинозем (оксид алюминия Al₂O₃), полученный путем переработки бокситов — руд, содержащих алюминий. Тигель служит катодом. Анодом являются угольные стержни, вставленные в тигель. Сначала угольные стержни опускают до соединения с тиглем и пропускают сильный ток. Глинозем при прохождении тока нагревается и расплавляется. После этого угли поднимают, ток проходит через жидкость и производит электролиз. Расплавленный алюминий, выделяющийся при электролизе, опускается на дно тигля (катод), откуда его через особое отверстие выпускают в формы для отливки.

Рис. 3.9

Описанный способ получения алюминия сделал его дешевым и наряду с железом самым распространенным в технике и быту металлом.

Путем электролиза расплавленных солей в настоящее время получают также натрий, калий, магний, кальций и другие металлы.

Как определить качество установки?

Самостоятельно создать качественную и безопасную отопительную установку для дома — трудная задача, с которой справляются не все. Например, даже при рассмотрении металла, из которого состоят трубы прибора и электродные пластины, уже можно столкнуться с большим количеством трудностей.

Время службы встроенных электродов напрямую зависит от типа металла и его основных свойств. Конечно же, можно применять ту же нержавейку, но эксплуатация таких деталей будет недолгой. Температура водородной горелки должна быть в районе 5000 К.

Особое значение играют и замеры. Все расчеты следует проводить как можно точнее, учитывая требуемую мощность, качество поступающей воды и другие критерии. Если величина отверстия между электродами не будет совпадать с расчетами, то водородный генератор может и вовсе не запуститься.

Принцип работы электролизной установки

Знакомство с устройством и принципом работы простейшей установки для электролиза многие прошли еще в школе на уроках физики. Помещая два электрода в соляной раствор и пропуская через него постоянный ток, на одном появляется чистый металл, а со второго начинается выделение газа.

https://youtube.com/watch?v=8R6hstQfAr0

Натрия гидроксид содержится в чистящих средствах Крот и Мистер Мускул. И, кроме пищевой соды, можно использовать и каустическую соду.

Катализатор за счет химических реакций берет на себя значительную часть работы. Ионы гидрогсидной группы притягиваются к положительному электроду. Натрий к отрицательному потенциалу, а освободившиеся молекулы водорода свободно выходят из жидкости.

https://youtube.com/watch?v=o8KrQqd1Vpc

Немного истории

Впервые двигатель внутреннего сгорания придумал Франсуа Исаак де Риваз в 1806 г. Этот изобретатель извлёк чистый водород при помощи такой технологии, как электролиз воды. Он изобрёл поршневой двигатель, который назвали в его честь — машина де Риваза. Через пару лет изобретатель сконструировал передвижное устройство с настоящим водородным двигателем. Таким образом, первый водородный автомобиль появился гораздо раньше, чем думают многие.

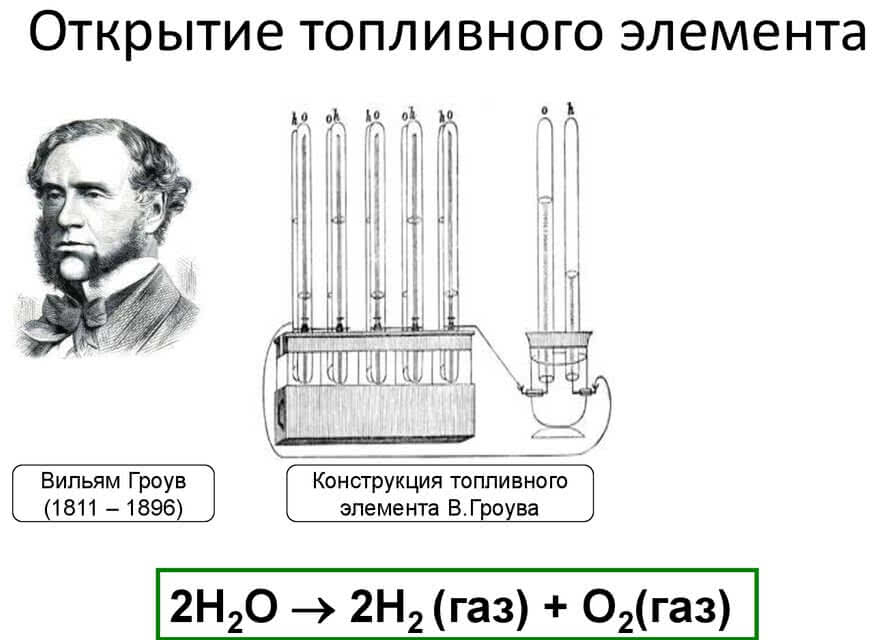

А самые первые водородные топливные элементы создал в 1863 году английский учёный Вильям Гроув. При помощи опыта он выявил, что при разложении воды на кислород и водород высвобождается энергия. В дальнейшем он создал водородные ячейки, которые стали называть Fuel Cell. Их можно было объединить для получения необходимого количества энергии для автомобиля.

Во время блокады Ленинграда был высокий дефицит бензина, а вот водорода было немало. Техник Б. Шелищ предложил вместо стандартного топлива применять смесь воздуха и водорода для двигателей. Таким образом, в городе работало на водороде более 500 автомобилей ГАЗ-АА.

Первый водородный автомобиль на топливных ячейках создала компания General Motors в 1966, и назывался он GM Electrovan. Гораздо позже, в 1980-х годах, одновременно во многих развитых странах (Япония, США, Канада, Германия и СССР) запустили эксперимент по созданию автомобилей, которые использовали в качестве топлива водород, а также его смеси с бензином и природным газом.

После этих экспериментов в 2000-х годах крупные автоконцерны стали разрабатывать коммерческие автомобили на водородном двигателе. Самым продвинутым и популярным автомобилем стал Toyota Mirai, в котором находится многоячеистый топливный генератор.

На данный момент создание автомобиля на водородном топливе – это дорогое удовольствие, поэтому многие производители ищут способы для снижения этих расходов.

А что значит водородное топливо на самом деле?

Устройство и подробный принцип работы

Аппараты для производства гремучего газа, в целях безопасности, не предполагают его накопление, то есть газовая смесь сжигается сразу после получения. Это несколько упрощает конструкцию. В предыдущем разделе мы рассмотрели основные критерии, влияющие на производительность аппарата и накладывающие определенные требования к исполнению.

Принцип работы устройства демонстрирует рисунок 4, источник постоянного напряжения подключен к погруженным в раствор электролита электродам. В результате через него начинает проходить ток, напряжение которого выше точки разложения молекул воды.

Рисунок 4. Конструкция простого электролизера

В результате этого электрохимического процесса катод выделяет водород, а анод – кислород, в соотношении 2 к 1.

Немного о доверчивости и наивности

Некоторые предприимчивые дельцы предлагают на продажу водородный генератор на авто. Рассказывают про обработку лазером поверхности электродов или про уникальные секретные сплавы, из которых они сделаны, специальные катализаторы воды, разработанные в научных лабораториях мира.

Всё зависит от способности мысли таких предпринимателей к полёту научной фантазии. Доверчивость может сделать вас за ваши же средства (иногда даже не малые) владельцем установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если уж вы решили таким способом экономить, то лучше собирать установку самостоятельно. По крайней мере, не на кого потом будет пенять.

Электролизер для получения водорода: чертежи, схема

Рассмотрим, как можно сделать мощную газовую горелку, работающую от смеси водорода с кислородом. Схему такого устройства можно посмотреть на рисунке 8.

Рис. 8. Устройство водородной горелки

Пояснение:

1. Сопло горелки.
2. Резиновые трубки.
3. Второй водяной затвор.
4. Первый водяной затвор.
5. Анод.
6. Катод.
7. Электроды.
8. Ванна электролизера.

На рисунке 9 представлена принципиальная схема блока питания для электролизера нашей горелки.

Рис. 9. Блок питания электролизной горелки

На мощный выпрямитель нам понадобятся следующие детали:

• Транзисторы: VT1 – МП26Б; VT2 – П308.
• Тиристоры: VS1 – КУ202Н.
• Диоды: VD1-VD4 – Д232; VD5 – Д226Б; VD6, VD7 – Д814Б.
• Конденсаторы: 0,5 мкФ.
• Переменные резисторы: R3 -22 кОм.
• Резисторы: R1 – 30 кОм; R2 – 15 кОм; R4 – 800 Ом; R5 – 2,7 кОм; R6 – 3 кОм; R7 – 10 кОм.
• PA1 – амперметр со шкалой измерения не менее 20 А.

Краткая инструкция по деталям к электролизеру.

Ванну можно сделать из старого аккумулятора. Пластины следует нарезать 150х150 мм из кровельного железа (толщина листа 0,5 мм). Для работы с вышеописанным блоком питания потребуется собрать электролизер на 81 ячейку. Чертеж, по которому выполняется монтаж, приведен на рисунке 10.

Рис. 10. Чертеж электролизера для водородной горелки

Заметим, что обслуживание такого устройства и управление им не вызывает трудностей.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

• Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
• Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
• Снижение токсичности и повышение эффективности старых котельных.
• Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
• Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
• Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Виды электролизеров

Устройства для расщепления воды бывают нижеследующих видов:

1. Сухие;
2. Проточные;
3. Мембранные;
4. Диафрагменные;
5. Щелочные.

Сухой тип

Такие электролизеры имеют самую простую конструкцию (картинка выше). Им присуща особенность, которая заключается в том, что манипуляция с числом ячеек дает возможность запитать агрегат от источника с любым напряжением.

Проточный тип

Эти установки имеют в своей конструкции полностью залитую электролитом ванну с электродными элементами и баком.

Устройство простого электролизера проточного типа, где А – ванна с электродами, D – бак, В, Е – трубки, С – выходной клапан

Принцип работы проточной электролизной установки нижеследующий (по картинке выше):

• при протекании электролиза электролит вместе с газом через трубу «В» выдавливается в бак «D»;
• в емкости «D» протекает процесс по отделению газа от электролита;
• газ выходит через клапан «С»;
• электролитный раствор возвращается через трубку «Е» в ванну «А».

Интересно знать. Такой принцип работы настроен в некоторых сварочных аппаратах – горение выделяемого газа позволяет сваривать элементы.

Мембранный тип

Электролизная установка мембранного типа имеет схожую конструкцию с другими электролизерами, однако в качестве электролита выступает твердое вещество на полимерной основе, которое именуется мембраной.

Конструкция мембранного электролизера

Мембрана в таких агрегатах имеет двойное назначение – перенос ионов и протонов, разделение электродов и продуктов электролиза.

Диафрагменный тип

Когда одно вещество не может проникать и влиять на другое, применяют пористую диафрагму, которая может изготавливаться из стекла, полимерных волокон, керамики либо асбестового материала.

Устройство диафрагменного электролизера, где 1 – выход для кислорода, 2 – колба, 3 – выход для водорода, 4 – анод, 5 – катод, 6 – диафрагма

Щелочной тип

Протекать электролиз в дистиллированной воде не может. В таких случаях необходимо использовать катализаторы, которыми выступают щелочные растворы высокой концентрации. Соответственно, основную часть электролизных устройств можно назвать щелочными.

Важно! Стоит отметить, что использование соли в качестве катализатора вредно, так как при протекании реакции выделяется газообразный хлор. Идеальным катализатором может выступать гидроксид натрия, который не разъедает железные электроды и не способствует выделению вредных веществ

Отопление дома газом Брауна

Схема работы водородного генератора. (Для увеличения нажмите)

Водород является самым распространенным химическим элементом, поэтому экономически выгодно его использовать.

Для многих владельцев домов и дач часто встает вопрос, как получить «чистую» и дешевую энергию для нужд в быту. Ответ можно найти в таких инновациях, как водогенератор для отопления жилища.

Ученые, благодаря своим разработкам, позволили многим использовать такое устройство для получения газа. Установка способна генерировать водород (газ Брауна) и этот газ будет использован для получения энергии.

Можно это соединение представить химической формулой, как hho. Данный газ можно получить из воды с помощью метода электролиза. Есть много примеров в жизни, когда люди хотят свой дом отапливать оксиводородом. Но чтобы этот вид топлива получил популярность, надо сначала научиться получать его (газ Брауна) в бытовых условиях.

Пока еще нет технологии водородного отопления частного дома, которая была бы достаточно надежной.

Смотрите видео, в котором опытный пользователь разъясняет, как сделать водородный генератор своими руками:

https://youtube.com/watch?v=2Od9QN07_Pw

Как устроен прибор

Сам корпус имеет клеммы, чтобы подключать источник питания и есть втулка, через которую выводится газ.

Работу прибора можно описать так: электроток пропускается через дистиллированную воду между пластинами с разными полями (у одной — анод, у другой — катод), расщепляет её на кислород и водород.

В зависимости от площади пластин электроток имеет свою силу, если площадь большая, то и тока по воде проходит много и больше выделяется газа. Схема подключения пластин поочередная, сначала плюс, потом минус и так далее.

Электроды рекомендуется делать из нержавеющей стали, которая в процессе электролиза не вступает в реакцию с водой. Главное найти нержавейку высокого качества. Между электродами лучше сделать расстояние маленькими, но так, чтобы пузыри газа легко между ними передвигались. Крепеж лучше изготовить из соответствующего металла, что и электроды.

Примите во внимание: в связи с тем, что технология изготовления связана с газом, то во избежание образования искры, необходимо произвести плотное прилегание всех деталей

За счет того, что пластины имеют достаточно немалую площадь поверхности и толщину, можно будет пропустить через такое устройство высокие токи, однако нагрева металла не произойдет. Если измерить на воздухе емкость электродов, то она составит 1nF, данный набор использует до 25А в простой воде из водопровода.

Для сбора водородного генератора своими руками можно применить контейнер пищевой, так как его пластик термоустойчив. Затем нужно в контейнер опустить электроды для сбора газа с разъемами изолированными герметично, крышкой и другими соединениями.

Если использовать контейнер из металла, то во избежание короткого замыкания, электроды крепятся на пластике. С двух сторон медных и латунных фитингов устанавливаются два разъема (фитинг – монтировать, собирать) для извлечения газа. Разъемы контактные и фитинги нужно прочно закрепить, применяя герметик из силикона.

Модель на две контактные клеммы

Модели данного типа необходимо складывать с основы. Для этого пластину можно взять алюминиевую либо стальную

После этого важно закрепить пластиковый контейнер на цилиндрах. Также можно воспользоваться винтами. Далее останется установить затвор

Форсунку в данном случае можно использовать игольчатого типа. Диаметр ее должен составлять не менее 3 мм

Далее останется установить затвор. Форсунку в данном случае можно использовать игольчатого типа. Диаметр ее должен составлять не менее 3 мм.

Клеммы в устройстве крепятся непосредственно к нижней плате. Для этого используются обычные проводники. Трубку следует устанавливать в последнюю очередь

На данном этапе важно не забыть про зажимное кольцо. Фильтры для электролизера лучше всего подбирать сетчатого типа. Клапанов в системе должно быть предусмотрено два

Крепятся они на шпиндели

Клапанов в системе должно быть предусмотрено два. Крепятся они на шпиндели.

Решил сделать газогенератор по разложению воды на кислород и водород, чтобы можно было паять твердыми припоями и установить в авто для полного сгорания бензина. В интернете много отчетов по уже изготовленным генераторам, якобы даже работающим.

Нашел нержавейку, нарезал болгаркой 11 пластин 15х15 мм., собрал. Из них потом сделал восьмиугольники. Прокладки резал из авто камеры. Когда вырезал пластины три штуки оставил с одним углом, чтобы было удобнее подключать питание, 8-восьмиугольные. Затем пластины я прошел бруском, чтобы лучше образовывались пузырьки газа. Перед сборкой наклеил с одной стороны на пластины прокладки и во время сборки использовал клей на прокладках. Так собирать удобнее и герметичнее. Ну раз готов генератор, значит можно его испытывать. Залил в полторашку воды, подключил выпрямитель на 14 вольт, 7 ампер, а в результате НИЧЕГО.

Залез опять в интернет, оказалось, что не только у меня, но и ни у кого на воде генератор не работает. А чтобы его расшевелить нужно залить в него электролит. Предложений по приготовлению тоже много- Мистер Мускул, Крот, каустическая сода, пищевая сода, главное, чтобы в его составе был NaOH. На чистой воде генератор работать не хочет. Правда кто-то сделал генератор на воде, но после этого его никто больше не видел, а описание и чертеж не сохранились. Решил сделать электролит из пищевой соды. Налил кипяченой воды, насыпал соды и мешал, пока она не растворилась полностью (насыщенный раствор). Подключил по временной схеме полторашку с содой, на выходе трубку с иглой от шприца, подал напряжение и стал ждать результата, который не заставил себя ждать. Генератор заработал.

Подключение делал по разному и как в журнале Моделист-конструктор первая и последняя пластины (так хуже работает) и минус на 1 и последнюю пластины, а плюс в середине (так газа вырабатывается больше). Пробовал подключать другой блок питания 18 вольт 13 ампер, с ним генератор работает веселее. В итоге пришел к выводу, что чем больше площадь пластин и ампер, тем больше газа выделяется.

Эксперимент удался, теперь буду делать газогенератор из 50 пластин размером 20х20 мм. Чтобы уйти от применения гидро затвора на выходе, хочу использовать бачок омывателя от ВАЗ, то есть подача и обратка внизу бачка, ниже бачка генератор, а выход газа сверху. Будет постоянное пополнение электролитом самого генератора, а так же электролит будет дополнительно выполнять роль гидрозатвора, а сверху бачка-омывателя выход газа на горелку. Делать буду генератор мобильным, чтобы можно было его установить на авто и в любое время можно было его снять и использовать в качестве горелки для пайки.

Рисовать ничего не стал, так как в интернете очень много работ, можете посмотреть там. Думаю, что достаточно фотоотчета.

Устройство, которое позволяет получать водород из воды – это водородный генератор. Зачастую их применяют в автомобилях. Применение подобного устройства в авто оправдано. Выработанный водород поступает во впускной коллектор движка. Это позволяет сэкономить топливо и иногда увеличить его мощность. В США такие генераторы выпускают на заводах. Стоят они не дешево – от 300 до 800 долларов. В нашей стране предпочтительно сделать генератор самостоятельно.

Применение электролизеров

Постоянный рост цен на энергоносители позволил по-новому подойти к электролитическим процессам. Разработаны различные типы установок для получения:

• алюминия;
• хлора;
• водорода для плазменных аппаратов резки и сварки.

Также устройства работают в составе агрегатов, производящих очистку, обеззараживание питьевой воды и воды для бассейнов, как добавка к топливу для авто, позволяющая полностью использовать потенциал углеводородов. Водород горит значительно раньше бензина. Бензин воспламеняется уже не от искры, а от пламени, что повышает усилие, давящее на поршень двигателя машины.

https://youtube.com/watch?v=1OYlWE87gPQ

Экономическая целесообразность

В домашних условиях изготовить качественную водородную установку очень сложно. Мастеру придется учитывать массу параметров. Например, нужно точно подобрать металл для электродов. Он должен обладать определенными свойствами.

Всеми любимая нержавейка — доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.

Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.
