Как выбрать и использовать электроды для сварки меди?

Альтернативные способы

Поскольку медь является металлом с высокой пластичностью, она отлично сваривается любым методом сварки термомеханического класса, за исключением контактной. Причина последнего факта — низкое электрическое сопротивление. Это осложняет процесс при работе с изделиями малых габаритов, однако умельцы нашли выход из сложившейся ситуации.

Принцип работы диффузионно вакуумной сварки

При сварке очень тонких выводов электронной техники применяют термокомпрессионную сварку. Она заключается в использовании твердой ковкой подложки, которая (вместе с соединяемыми компонентами) нагревается до 250-300 градусов. Далее компоненты сильно прижимаются друг к другу, в результате чего выходит неразъемное соединение.

Медные провода более габаритных изделий соединяются диффузионной вакуумной сваркой. Также способ подходит для соединения деталей из пластичного материала с другими (например, сталью).

Для сварки медных шин используется холодный метод пластической деформации сдвига. Метод применим только в среде энергетических установок, а качество соединения считается удовлетворительным.

Сварка медных заготовок — специфический процесс, имеющий свои «подводные камни». Знание особенностей материала позволяет с легкостью выбрать наилучший способ сварки медных заготовок с изделиями этого же либо иного материала.

Марки электродов

Для пайки меди методом дуговой сварки используется множество марок электродов. Мы выделим популярные и хорошо зарекомендовавшие себя марки:

• Комсомолец-100
• ОЗМ-2
• ESAB ОК 94.25
• ZELLER 390
• ESAB OK 94.35
• ОЗБ-3
• ESAB OK 94.55

Перечисленные выше электроды для сварки меди обладают своими характеристиками и особенностями

Их так же важно учитывать, как и характеристики самого металла, с которым вы будете работать. Давайте подробнее разберем каждую марку

Комсомолец-100

Комсомолец-100 — часто применяемые электроды при работе с медью и медными сплавами. Могут использоваться как для сварки, так и для наплавки. Рекомендуется установить постоянный ток и варить либо в нижнем, либо в наклонном пространственном положении. Производители выпускают электроды 3, 4 и 5 миллиметровые.

Для сварки с применением электродов диаметром 3 мм установите силу тока не более 180 А. 4 мм достаточно 120-140 А. 5 мм рекомендованы 150-190 Ампер. Это лишь общие рекомендации, вы можете подбирать силу тока исходя из своего опыта. Температура прокалки — не более 700 градусов для электродов 5 мм. Чем меньше диаметр, тем меньше должна быть температура прогрева.

ОЗБ-3

Марка ОЗБ-3 применяется при работе не только с медью и ее сплавами, но и для сварки бронзы. У этих электродов основное покрытие. Рекомендуется сварка только в нижнем пространственном положении и с применением постоянного тока.

ОЗМ-2

А эта марка предназначена только для сварки и наплавки меди, при том абсолютно чистой и без примесей. Если деталь тонкая, то ее можно не нагревать перед сваркой. Можно варить либо в нижнем, либо в наклонном положении. Здесь так же используется постоянный тока, полярность обратная. Расход у электродов средний. Для наплавки 1 килограмма металла вам понадобится 1.6 кг электродов.

ESAB ОК 94.25

Теперь перейдем к зарубежным производителям. Мы расскажем сразу о нескольких марках от фирмы ESAB. Поскольку их продукция уже давно завоевала уважение как среди новичков, так и среди профессионалов. Марка ОК 94.25 — универсальна. Она подходит для сварки меди, медных сплавов, латуни, бронзы и прочих цветных металлов.

Главная особенность  этих электродов — это возможность наплавки цветных металлов на стальные изделия для защиты от коррозии. Если вы варите толстые медные детали, то предварительно прогрейте место сварки горелкой.

ESAB OK 94.35

Марка OK 94.35 не так универсальна, но при этом не лишена достоинств. У нее хорошее рутиловое покрытие, поэтому дуга горит стабильно и легко поджигается. Можно варить медь и никель. Лучше использовать эти электроды для наплавки кромок. Полученный наплавленный металл будет обладать антикоррозийными свойствами. Работать с этой маркой легко, с задачей справится даже малоопытный сварщик.

ESAB OK 94.55

Электроды ESAB OK 94.55 отличаются от своих собратьев выше. У этих электродов основное покрытие, поэтому данная марка может быть сложна в освоении, если вы новичок. Работа усложняется еще и тем, что для получения по-настоящему качественных швов необходимо варить на короткой дуге. А это непросто, если у вас нет опыта. Также рекомендуется формировать шов небольшими отрезками с нахлестом. OK 94.55 подходят для сварки и наплавки меди, бронзы и латуни. Выпускаются диаметром от 2 до 4 миллиметров.

ZELLER 390

У ZELLER 390 тоже основное покрытие. Поэтому эта марка понравится практикующим и профессиональным сварщикам. В магазине можно найти электроды разной длины, в среднем 300-450 миллиметров. Диаметр от 2.5 до 5 миллиметров. При сварке электродами 2.5 мм установите силу тока не более 10 Ампер. Для 3 мм — не более 130 Ампер. 4 мм — не более 170 А. 5 мм — не более 200 А. Получаемые швы обладают высокими антикоррозийными свойствами, они прочные и долговечные.

Отдельная тема — медные электроды для контактной сварки. Они представляют собой медные наконечники, которые устанавливаются в аппарат и служат проводником тока. Изготавливаются из чистой меди.

Подготовка металла

Качественный результат сварки меди зависит не только от выверенных действий сварщика, но и от проведенного подготовительного этапа

Сначала следует обратить внимание на форму заготовки. Обычно это труба или лист

Первая процедура связана с кроением. По размерам вырезают нужную заготовку. В некоторых случаях приходится деталь порезать на несколько частей.

Разделка кромок – обязательная процедура. Предполагается исключительно механическая обработка торцов заготовок. Очистив поверхность металла от загрязнений, приступают к снятию оксидной пленки. Она видна невооруженным глазом. Деталь без пленки блестит, а окисел представляет собой мутноватый налет. Подготовленные торцы обрабатываются наждачной бумагой или металлической щеткой. После завершения этих работ металл следует обезжирить.

Не следует применять наждачку с крупным зерном, так как на поверхности заготовки могут остаться глубокие задиры. Среди популярных способов обработки детали и присадочной проволоки выступает травление. Это выдерживание заготовок в специальном растворе, приготовленном на основе азотной, соляной или серной кислоты. До нужной концентрации раствор доводится путем смешивания кислоты с водой. После травления поверхности необходимо промыть в воде, а затем просушить.

Медь требует предварительного прогрева в тех случаях, когда толщина деталей превышает 1 см. Прогрев газовой горелкой или в печи также входит в перечень подготовительных работ. Перед непосредственным свариванием детали совмещают так, чтобы между кромками образовывался небольшой зазор. Фиксировать заготовки можно струбцинами или прихватками, очищенными от инородных частиц. К дополнительным приспособлениям относят экраны для защиты места сварки от ветра и графитовые подкладки. Графит хорошо отводит тепло. Помимо этого, подкладка препятствует растеканию расплавленного металла.

Применяемые электроды

Из всего многообразия электродов по меди следует делать выбор в зависимости от способов сварки. Также учитывается толщина свариваемых изделий.

Комсомолец-100

Это наиболее часто применяемый вид электродов для работы с технически чистыми марками меди ручным дуговым способом. При работе с ними следует выбирать постоянный ток и устанавливать обратную полярность. Сварка производится с предварительным нагревом деталей.

Стержень Комсомольца-100 выполнен из проволоки марки М1, а покрытие называется специальным. Размер поперечных сечений — 3,0; 4,0; 5,0 миллиметров. При увеличении размера увеличивают значение величины тока.

Для обеспечения одного килограмма наплавленного металла потребуется 1,6 килограмма электродов. Основу химического состава электродов Комсомолец-100 составляет медь. Также в незначительных количествах там присутствуют такие элементы, как марганец, кремний и железо.

Медные электроды марки Комсомолец-100 используют для сварки в нижнем и вертикальном положении шва. Могут быть использованы также для соединения медных изделий с выполненными из стали.

ОЗБ-2М

Медные электроды для сварки меди и соединений на ее основе ОЗБ-2М имеют основное покрытие. Основу стержня электродов составляет медь. Для обеспечения одного килограмма наплавленного металла потребуется 1,4 килограмма электродов. При установлении режима выбирается постоянный ток, а полярность выставляется обратной. ОЗБ-2М выпускаются диаметрами 3,0 и 4,0 миллиметров.

К преимуществу относится возможность осуществлять сварку в различных положениях — нижнем, наклонном, горизонтальном. При вертикальном положении шва выбираются движения электрода из нижнего положения наверх. Полученный шов обладает высокой износоустойчивостью.

ОЗБ-3

Такие медные электроды для контактной сварки помогут осуществить наплавку в нижнем положении при использовании постоянного тока и выставлении полярности обратного типа. Имеют специальное покрытие. Основу стержня электродов составляет медь. Для обеспечения одного килограмма наплавленного металла потребуется 1,8 килограмма электродов.

Прокалка перед сваркой должна составлять два часа. ОЗБ-3 выпускаются диаметрами 4,0 и 5,0 миллиметров. Сварочный процесс должен осуществляться только в нижнем положении. Такой вид электродов также может использоваться для работ с бронзовыми изделиями.

АНЦ/ОЗМ-2

Специфика этих электродов заключается в том, что их можно использовать исключительно для сварки изделий из чистой меди без примесей. Содержание кислорода не должно превышать одну сотую процента.

Вид покрытия — специальный. Применяются при сварке внизу, а также под наклоном. Для сварки одного кило меди потребуется 1,5 килограмма расходняков. Детали небольшой толщины допустимо предварительно не нагревать. Ток должен быть постоянным. Полярность выставляется обратной. Размеры поперечных сечений — 4,0; 5,0; 6,0 миллиметров.

Прокалка перед сваркой должна составлять полтора часа. Для обеспечения одного килограмма наплавленного металла потребуется 1,6 килограмма этих расходняков.

АНЦ/ОЗМ-3

Так же, как и предыдущий вид электродов, используется для сварки чисто медных изделий с содержанием кислорода не более 0,01%. Для обеспечения одного килограмма наплавленного металла потребуется 1,8 килограмма электродов. Значения поперечных сечений — 4,0 и 5,0 миллиметров.

АНЦ/ОЗМ-3 во время процесса сварки должны совершать небольшие колебательные движения поперек направления шва. Если свариваются детали толщиной менее десяти миллиметров, то предварительный нагрев не требуется. Обязательное прокаливание займет два часа.

Основные способы сварки меди

Чтобы сварить медные конструкции, необходимо соблюдать требования технологий сварки меди. Доступны следующие способы сваривания медных заготовок:

• инвертором;
• полуавтоматом;
• аргоном;
• газом;
• угольными электродами.

Инвертором

Варить медь инвертором относительно просто, так как он обеспечивает стабильные параметры по току и напряжению, может иметь ряд предустановок. Также он компактный по размерам и имеет небольшой вес.

Шов формируют небольшими участками, длина которых составляет от 30 до 40 мм

Важно делать перерывы в работе, чтобы не допустить перегрева металла с проплавлением и деформацией. Углы наклона электрода над поверхностью должны составлять от 10 до 20

Полуавтоматом

Для создания длинных швов рекомендуется выполнять сварку меди полуавтоматом. За счёт равномерной подачи проволоки формируется надёжное однородное соединение. Для исключения образования пор нельзя допускать поперечных колебаний проволоки или заготовок.

Полуавтоматическая сварка деталей толщиной более 6 мм производится только после снятия кромки с выполнением притупления менее 4 мм. Обычно применяют проволоку диаметром 2 мм. Рекомендуемые параметры:

• напряжение 30 В;
• сила сварочного тока 300А;
• флюс марки К-13 или АН26;
• тип проволоки М1-3.

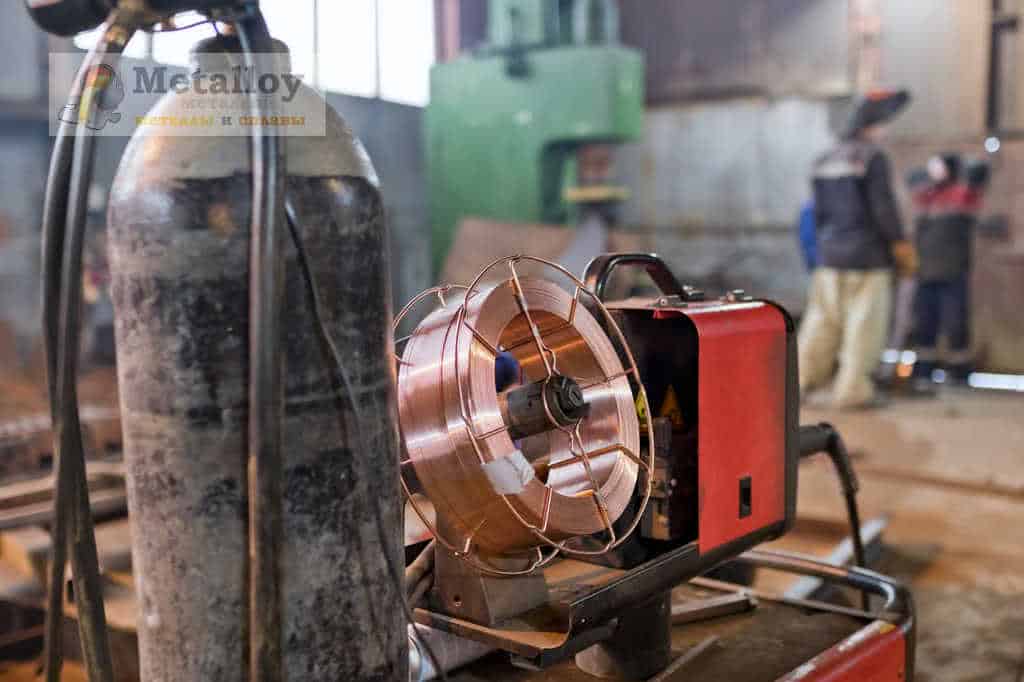

Полуавтомат для сварки

Аргоном

При сварке в аргоновой защитной среде используется проволока из вольфрама, подключение питания по схеме обратной полярности. Стыковка тонких конструкций производится без предварительного подогрева.

Шов формируют справа-налево, при этом электрод держат под прямым углом к поверхности заготовки, а прутка — 15. Средний расход газа составляет от 7 до 18 л/мин. Ток сварки подбирается самостоятельно в диапазоне 80-500А.

Сварка аргоном режим TIG

Режим TIG применяется при автоматической или полуавтоматической сварке. Преимущества:

• небольшая зона прогрева;
• исключение образования дефектов в структуре;
• высокая скорость создания сварного шва;
• простота технологии.

Газовая сварка

Газовая сварка выполняется горелкой. Технология достаточно сложная для формирования высококачественных точных швов, поэтому она в основном используется для соединения массивных деталей. Сложностью процесса является подбор оптимального расхода газа:

• для заготовок с толщиной до 1 см расход составляет до 150 л/мин.;
• при толщине более 1 см расход должен быть увеличен до 200 л/мин.

Для обеспечения равномерного прогрева массивных деталей допускается одновременное применение двух горелок. Чтобы повысить качество шва, нужно применять содержащие бор флюсы.

Угольным электродом

Процесс сваривания угольными электродами универсален, так как допускается поджиг дуги между двумя электродами, заготовкой и электродом, электродом и массой. Технология схожа с процессом сваривания горелкой.

Используется проволока марки БрКМц3-1. Параметры по току и напряжению подбираются в зависимости от технических особенностей конструкций и их состава.

Угольные электроды для сварки

Инвертором угольным электродом

Сваривание меди угольными электродами требуют наличия навыков проведения подобных работ. Особенности процесса следующие:

• наклон электрода над поверхностью заготовки не более 30;
• диапазон сварочных токов от 35 до 130 А.

Материал электродной проволоки для сварки меди

Медные стержни для электродов

При сварке меди электродами из цветных металлов (медными, латунными или бронзовыми),
подготовка свариваемых кромок и обработка сварного шва выполняется таким же
образом, как при сварке угольными электродами.

Медные электроды изготавливают из меди марки М1, М2, М3. Они могут быть легорованы
фосфором. Наиболее распространённый вид покрытия для таких электродов, рекомендованный,
в прошлом, заводом «Комсомолец», имеет следующий состав: ферромарганец
— 50%, ферросилиций (75%-ный) — 8%, полевой шпат — 12%, плавиковый шпат — 10%.
Эти компоненты замешаны на жидком стекле, процентное содержание жидкого стекла
составляет 20%. Толщина защитного покрытия 0,4мм. Но существуют и другие виды
покрытий, указанных в таблице выше по тексту.

Бронзовые стержни для электродов

При сварке меди бронзовыми электродами, применяют электроды, состоящие из бронзы
БрКМц-3-1. Это электроды марки ЭТ, предложенные, в прошлом, Балтийским заводом.
Защитное покрытие для этих электродов имеет следующий состав: марганцевая руда
— 17,5%, ферросилиция (75%-ного) — 32%, плавиковый шпат — 32%, графит серебристый
— 16%, алюминия — 2,5% (см. таблицу выше по тексту). Эти компоненты замешивают
на жидком стекле.

Также большое распространение получили стержни из оловянно-фосфористой бронзы
Бр.ФО 4-03, в состав которой входят 3-5% олова, 0,2-,4% фосфора или из бронзы
Бр.ФО 9-03.

Применение бронзовых стержней обеспечивает лучшее формирвоание шва, но хуже
раскисляет металл, чем медные стержни. Стержни из бронзы марки Бр.КМц 3-1 снижают
механическую прочность сварного соединения.

Сварочный аппарат для меди

Качественные сварочные аппараты для меди:

• – полуавтоматы и автоматы;
• – TIG – аппараты;
• – инверторы.

Популярные модели производит TESLA, СПЕЦЭЛЕКТРОМАШ, ЭСАБ.

BUDDY TIG 160 от ESAB (на фото справа) имеет двух и четырехтактные режимы включения горелки. С его помощью можно соединять нержавейку и большинство других видов металлов. Он совместим практически с любыми генераторами.

Инвертор RENEGADE ES 300i ESAB сохраняет в памяти несколько параметров сварки. Автоматически устанавливает лучшие параметры пуска по настроенному току. Он легкий, но у него высокая мощность.

Инверторные аппараты позволяют сваривать медные прутки, они вырабатывают ток 60-110 ампер. Для них нужно покупать медь/угольные электроды. Компания HUNTER выпускает полупрофессиональные модели, например, ММА 257D, рассчитанные на непрерывную работу продолжительностью два часа.

TESLA известна надежными аппаратами типа ММА 265, 275, 255. У них есть функция возбуждения бесконтактной дуги. Они без проблем подключаются к обычной бытовой сети. Ими удобно сваривать медь и ее сплавы, цветные металлы.

Для сварки электродами

Импульсно-дуговая сварка медных пластин возможна вольфрамовыми электродами в аргонной среде при помощи аппарата Orion 150s или 250s. Они имеют небольшой вес, позволяют сваривать медь качественно и надежно. Инверторное сварочное устройство Ресанта САИ-220 ПН может подключаться к сети напряжением 140-220 вольт. С ним легко перемещаться, он оснащен принудительной системой охлаждения, поэтому не перегревается.

Для сварки проволокой

Для выполнения работ по сварке меди проволокой применяют полуавтомат инверторный Энергомаш СА-97ПА20. Он имеет небольшой вес 13 килограмм. Он позволяет работать с проволокой разной толщины 0,6-0,9 мм.

Плавную подачу материала обеспечивает модель Shyuan MIG/MMA-290 со скоростью 2,5-13 метров в минуту. Устройство дает возможность применять кассеты 1-5 килограмм, позволяет работать с электродами.

Инверторный сварочный полуавтомат Союз САС-97ПА195 характеризуется наличием функции холостого хода 60 Вольт. Он имеет диапазон регулировки рабочего напряжения 15-23 вольта. Для него подойдет проволока 0,8-1 мм. У него небольшой вес 10 килограмм, он удобен и надежен.

Для сварки медных проводов

Сварочным аппаратом ТС-700-2 можно соединить медные жилы сечением 22 кв. мм. Он компактный, легкий, его вес всего четыре килограмма, питается от обычной сети, потребляет чуть больше 1 кВт. Его можно носить в сумке. Одного угольного электрода хватит на то чтобы произвести 700 сварок.

Медные скрутки рекомендуется сваривать, используя универсальные инверторные аппараты, например, РЕСАНТА САИ-160, QUATTRO ELEMENTI A 160 Nano 643-255, СВАРОГ ARC 160 Easy Z213 H. Немецкий прибор FUBAG IQ 160 дает возможность выставлять ток 10-160 А. Его вес почти семь килограмм, стоимость 7 тысяч рублей (на момент написания этой статьи).

СВАРОГ ARC 160 Easy Z213 H от российского производителя имеет бесступенчатый регулятор тока. Им удобно пользоваться, потому что кабель подключается посредством особых разъемов. Его вес 4 килограмма, примерная стоимость 9 тысяч рублей.

Функции аппаратов, значительно облегчающих процесс сварки, это:

– горячий старт;

– защита от залипания;

– не реагирование устройства на перепад тока;

Для дома лучше купить аппарат мощностью до 4 кВт. Силы тока 160 ампер хватит чтобы сварить металл 5 миллиметровой толщины. Основным критерием выбора является цель использования, стоимость и набор функций.

Какие марки электродов применяются для сварки меди

Для сварки, наплавки меди и цветных металлов, сварки медных труб и проч. применяются специальные медные электроды для сварки. К данному типу относятся электроды

• Комсомолец-100,
• ОЗБ-2М,
• ОЗБ-3,
• АНЦ/ОЗМ-2,
• АНЦ/ОЗМ-3,
• ESAB ОК 94.25,
• ESAB OK 94.35,
• ESAB OK 94.55,
• ESAB OK NiCu-7 (OK 92.86),
• ESAB OK Ni-1 (OK 92.05),
• ZELLER 390.

Работать ими нужно начинать, зная некоторые их особенности и характеристики.

Комсомолец-100 предназначен для наплавки, сварки меди марки М1-М3. Работа должна производится на постоянном токе (о сварочных токах здесь), в нижнем или наклонном положениях. Выпускаются электроды Комсомолец-100 толщиной 3-5 миллиметров. Рекомендуемая сила тока для диаметра 3 мм 90-180 ампер, 4 мм 120-140, 5 мм 150-190. Эти показатели зависят от положения шва. Перед началом работы рекомендуется нагреть свариваемое изделие до 300-700 градусов, в зависимости от его толщины.

ОЗБ-2М предназначен и для работы с бронзой, используемой в художественном литье. Ими можно наплавлять ее на сталь, исправлять дефекты чугуна. При этом необходимо включать ток обратной полярности, производить работу в вертикальном или горизонтальном положении. ОЗБ-2М состоят из меди, железа, фосфора, марганца, никеля и олова. Их длина 350 мм. Для успешной работы необходимо устанавливать сварочный ток следующих значений: для диаметра 3 мм/ 90 – 120 ампер, 4 мм/120 – 160.

ОЗБ-3 используются в работе с цветными металлами, медью и бронзой. Они делаются со специальным покрытием (узнайте тут больше о покрытиях электродов). Сварку нужно производить только в нижнем положении. Используется постоянный ток. Коэффициент и производительность наплавки ОЗБ-3 12,5 г/А.ч – 3,5 кг.ч при диаметре изделия 4 мм.

АНЦ/ОЗМ-2 применяется для работы с чистой медью, при этом ее нет необходимости нагревать, если она не очень толстая. Сварка должна производиться в наклонном или нижнем положениях. Используется постоянный ток обратной полярности. Расходуется АНЦ/ОЗМ-2 1,6 кг на то, чтобы наплавить килограмм металла.

АНЦ/ОЗМ-3 нужны для работы с изделиями из меди технических марок по ГОСТ 859-78. Они выпускаются толщиной 4-6 мм. Чтобы успешно выполнить сварку нужно настроить ток на 220-300 ампер для диаметра 4 мм, 350-400 для 5 мм, 420-600 для 6 мм. Положение шва должно быть нижнее. Работать нужно короткой дугой, с медью толщиной до 10 мм, без подогрева, без разделки кромок одно или двусторонним швом с небольшими поперечными колебаниями электрода.

ESAB ОК 94.25 хорошо подходит для работы с многими цветными металлами, сплавами. Особенно с медью, оловянной бронзой, пережженным чугуном, латунью. Они могут использоваться для наплавки на сталь, для ее защиты от коррозийного воздействия. Толстые медные изделия рекомендуется нагреть до 300 градусов. Лучше всего работать маркой ESAB ОК 94.25 в пространственных положениях 1-4.

Ключевые принципы сварки

Проводя сварочные работы по сварке меди и ее сплавов, сварщик сталкивается с определенными трудностями. На шве может формироваться трещина. При работе легкоплавкие соединения скапливаются на границах кристаллов. Соответственно, образуются поры. Надо это учитывать и предотвращать. Медь толщиной до 4 мм соединяют без разделки кромок, до 10 мм — с односторонней разделкой. Скос кромок должен иметь угол не более 70 градусов.

Допускается притупление от 1,5 до 3 мм. Текучесть заметно осложняет работу в потолочном, горизонтальном и вертикальном положениях. Дуговая сварка производится при повышенном сварочном токе из-за высокой теплопроводности металла. Кромки соединяются с минимальным зазором из-за высокой текучести меди. Нередко рекомендуют использовать стальную подкладку.

Изделия толщиной больше 6 мм необходимо нагревать до 250 градусов. Делать это заранее, учитывая при этом характеристики плавления металла и особенности сплавов. Тонкий металл не следует нагревать. Лучше производить дугой от 10 до 15 мм такую сварку. Это позволяет манипулировать электродом намного легче.

При постоянном токе обратной полярности сваривается медь. Это также нужно учитывать. Дуговая сварка латуни и бронзы выполняется мощной дугой. Это происходит при увеличенном напряжении за счёт соответствующей силы тока. Работа выполняется быстро и на большой скорости. Сварку по возможности рекомендуется делать в нижнем положении, а также при угле наклона 20 градусов по отношению к вертикали.

Дуга направляется на поверхность сварочной ванны. Лучше применять специальные подкладки. Их делают из графита и асбеста. Характеристики металла при этом надо обязательно учитывать. Медь плавится при плюс 1080 градусах. Прочность ее составляет 20 кг на квадратный миллиметр. Если изделие толстое, надо обрабатывать его постепенно. Наполняется один слой за другим.

Сварка выполняется обратноступенчатым швом. Длина каждого участка составляет от 20 до 30 см. Его делят на две части: в соотношении 75% и 25%. Обрабатывается длинный участок по направлению к меньшему. За счет этого понижается риск возникновения трещин. Работа выполняется снизу. Шов правится кувалдой или молотком по причине вспенивания. В процессе сварки необходимо уменьшить ток, так как разогрев тонкой меди может привести к ожогам. Перед началом работы электроды прокаливаются при рекомендуемой производителем температуре.

Нюансы эксплуатации

Вы можете подобрать идеальные электроды для работы с медью, но просто на просто, не знать с какой стороны к ним подойти. Не мало важен и сам металл, его химико-физические характеристики, не зная этого вы никогда не получите шов высокой пробы.

То есть при сварке тепло действует на них сильнее нежели на другие металлы. Помните про теплопроводность, если при работе с медью или её сплавами вы подбираете не подходящую мощность то будете готовы до прожогов в металле.

Если вы используете газовую сварку, то так же, будет осторожны поскольку медь химически активный элемент которые взаимодействует с газами.

Если медь начинает взаимодействие с водородом или же кислородом, то оно изменяет свои свойства становиться при сварке не цельной, это очень сильно снижает качество сварки. Также в редких ситуациях появляются трещины ещё по-горячему.

Желательно перед началом сварки очень нагреть электроды, в печи. Показатели времени, температуры при которой нужно прогревать зависеть он марки электрода.

Также важно подготовить к работе сам металл с которым будет проводиться работа, разделите кромки, идеально их отчистить, работа с загрязнённым материалам, в пыли или же с коррозиями полностью исключена. Что бы вас не тронулось большинство проблем нужно подобрать правильный режим на сварочном аппарате

Уменьшите силу тока процентом на десять

Что бы вас не тронулось большинство проблем нужно подобрать правильный режим на сварочном аппарате. Уменьшите силу тока процентом на десять.

Если вы ещё совсем новичок, то лучше сразу сделать не высокую силу тока и по немного её увеличивать, одновременно наблюдал как на это реагирует металл.

Общие принципы сварки электродами меди и ее сплавов

Проводя работы по сварке меди и ее сплавов, сварщик сталкивается с некоторыми трудностями. На шве может образоваться трещина. При работе легкоплавкие эвтектики скапливаются на границах кристаллов. Часто образовываются поры

Все это важно учесть и предотвратить. Медь толщиной до 4 мм сваривают без разделки кромок, до 10 мм толщины с односторонней разделкой

При этом угол скоса кромок должен быть 70 градусов, притупление 1,5—3 мм.

Текучесть меди усложняет работу в вертикальном, горизонтальном и потолочном положениях. Дуговая сварка должна осуществляться при повышенном сварочном токе из-за высокой теплопроводности металла. Кромки деталей соединяются с минимальным зазором из-за высокой текучести меди. Часто рекомендуется использовать стальную подкладку.

Изделие толщиной более 6 мм лучше предварительно нагреть до 250 градусов. При этом нужно учитывать характеристику плавления меди, сплавов из нее. Тонкий металл не нагревают. Сварку лучше всего производить дугой 10—15 мм. Таким образом будет намного удобнее манипулировать электродом. Медь сваривается при постоянном токе обратной полярности

Это важно учесть. Дуговую сварку латуни, бронзы, М1-М3 необходимо выполнять мощной дугой, увеличенной силой тока и при повышенном напряжении

Работа делается очень быстро, на большой скорости.

По возможности сварку рекомендуется производить в нижнем положении или при угле наклона 20 градусов максимум по отношению к вертикали. Дуга направляется непосредственно на сварочную ванну. Рекомендуется применить специальные подкладки, сделанные из асбеста, флюса, графита, меди, стали

Важно учесть все основные особенности и характеристики металла

Справка. Плавление меди происходит при +1080 градусов, она имеет удельный вес 8,9 г/см3, ее прочность 20 кг/мм2, относительное удлинение 50%.

Если изделие толстое, то нужно производить работу постепенно, наплавляя слоя один за другим. Сварка в таком случае выполняется обратноступенчатым швом, длина каждого участка должна быть 20-30 см. Его делят на две части, 75% и 25%. Сначала сваривают длинный участок по направлению к меньшему. Таким образом снижается риск возникновения трещин.

Работа выполняется в нижнем положении, иногда требуется править шов кувалдой или молотком из-за его вспенивания. В процессе сварки тонкой меди нужно уменьшить ток, чтобы из-за разогрева детали не возникли прожоги. Перед началом работ рекомендуется прокаливать электроды при определенной, рекомендуемой производителем температуре.

Какой выбрать диаметр

Выбирая наиболее подходящий диаметр электрода, прежде всего нужно учитывать толщину свариваемой меди, изделия, сплава

Важно учесть это и некоторые другие советы. При работе с тонким цветным металлом большой толщины электрод, а также в случае сварки на повышенных токах, создаст проблемы, появятся поры в шве

Специалисты советуют выбирать такой диаметр: при толщине меди и ее сплавов

• 2 мм – электрод толщиной 2-3 мм,
• 3/3-4 мм,
• 4/4-5 мм,
• 5/5-6 мм,
• 6/ 5-7 мм,
• 7-8/6-7 мм,
• 9-10/6-8 мм.

Существуют электроды для сваривания и наплавки с предварительным подогревом до 300-700 градусов по Цельсию, с малым подогревом до 150-350 градусов по Цельсию и без подогрева.

Похожие записи:

Руководство по правильной пайке труб из полипропилена Естественная вентиляция в частном доме Из какого материала и какую ванну лучше выбрать? обзор предложений на рынке сантехники Проточный и магистральный фильтр для воды: разновидности и модели Ножки для чугунной ванны. как выбрать и правильно установить? В какой пропорции разводить плиточный клей
