Граверы электрические. какой выбрать инструмент и расходники

Оглавление

Как работать электрогравёром

Перед тем как начинать, не помешает продумать организацию рабочего места. Придется иметь дело с мелкими деталями, элементами, потребуется точность. Поэтому заранее позаботьтесь об освещении. При работе наверняка полетят пыль и мелкие частицы — застелите чем-нибудь поверхность стола, мебель.

Пошаговая инструкция

Для начала создайте заготовку — то, на что в итоге будете наносить гравировку. Многие операции, особенно по дереву — резку, шлифовку — можно выполнить электрогравёром.
Затем закрепите трафарет. Прочерчивать линии можно по бумаге, наложив рисунок на поверхность. А можно перенести прямо на материал при помощи, например, копирки. Поверхность перед нанесением рисунка нужно обезжирить. Если у вас готовый рисунок-трафарет, закрепите его на поверхности скотчем. Если работать в перчатках, на обезжиренной поверхности не останется следов. Для гравировки на стекле рисунок надо размещать под ним.
Начинайте с контура и только потом переходите к мелким деталям рисунка. Сложные линии разметьте точками, а потом соединяйте их. Светотени на рисунке, тон, если они есть, лучше делать в последнюю очередь.

Видео: изготовление деревянной полки с гравировкой

Техника безопасности

Сохранить здоровье и получить удовольствие от работы помогут эти правила:

обязательно надевайте очки;
начинайте с низких оборотов — так меньше вероятность того, что с непривычки инструмент соскочит;
прочерчивая линию, ведите при возможности гравёр от себя;
делайте перерывы, в идеале — каждые 10–15 минут, это поможет не перегреть инструмент; если в аппарате предусмотрена хорошая система охлаждения, прерываться можно и реже, но помните и о собственной усталости — обидно будет испортить работу перед самым финишем;
перед началом работы обязательно осмотрите инструмент и насадки: должен быть исправен шнур питания, насадки — без повреждений или сколов; испорченнные необходимо заменить.
расходники, диски, насадки должны по своим параметрам соответствовать инструменту, прежде всего это касается размеров хвостовика.

Уход

Меньше затрат на ремонт и больше приятных впечатлений от работы — этого можно добиться, правильно ухаживая за инструментом. Тем более что особенно трудоемких ухода и чистки не нужно.

Гравёр можно использовать, как говорят, из коробки — никаких особенных ухищрений перед первым применением инструмент не требует. А вот после использования необходимо его вычистить — просто смести пыль с наконечника и корпуса

Особенно нужно уделить внимание вентиляционным щелям. Можно использовать кисть или щетку

Электрический гравёр — особенности, основные задачи, виды

Электрический гравёр по форме и общему принципу работы очень напоминает дрель. Главное отличие гравёра — в его миниатюрности (можно работать одной рукой) и большой скорости, то есть числе оборотов в минуту. Этот инструмент позволяет выполнять работу также с высокой точностью. Электрический гравёр, как следует из названия, прежде всего предназначен для гравировки — нанесения букв, линий, фона на поверхность. Но не всё так просто.

Виды

Стараясь подыскать себе подходящую модель, недолго и растеряться. В каталогах и в наименованиях производителей встречается множество названий: «гравёр», «мини-» или «микродрель», «дремель», «бормашина», «прямая шлифовальная машина». Что стоит рассмотреть? Что пропустить? Хочется опредёленности. Обзор моделей в зависимости от их возможностей, а также отзывы тех, кто уже пользуется инструментом, помогут решить эту задачу.

Ударный

Гравёр Dremel Engraver 290 работает по ударному принципу

В очень строгом смысле гравёр — это ударный инструмент, принцип работы схож с перфоратором. Устроен просто. В работе точен, но шумный, издаёт неприятный звук. Ударный гравёр предназначен для небольшого спектра работ — а именно для точечной гравировки или, если исхитриться с насадкой, резьбы, прекрасно подходит для работы по металлу, надписей. При нанесении точечной гравировки получается шелковистое покрытие

Можно выполнять и контурный рисунок по камню, работать по стеклу, но с этим материалом необходимо соблюдать осторожность — высок риск разбить поверхность. Среди ударных гравёров больше всего на рынке представлены модели Dremel, есть китайские аналоги, стоят они недорого, но качество их работы под большим вопросом

Сетевые аппараты с двигателем и наконечником в одном корпусе

Гравёрами многие производители и мастера называют ещё и мини-дрели, бормашины, прямые шлифовальные машины. Это инструменты, работающие по принципу вращения: двигатель крутит шпиндель, на шпиндель крепится патрон, в который устанавливается оснастка (насадки). Особенность такого аппарата в изобилии насадок к нему, их можно как приобрести, так и сделать своими руками. Им можно совершать огромное число операций — шлифовку, полировку, сверление, фрезерование, заточку. Аппараты внутри этой огромной группы различаются в зависимости от строения корпуса, способа питания. Но всех их объединяет миниатюрность и точность обработки.

Сетевые инструменты работают от электрической сети, больше остальных похожи на маленькую дрель. Как правило, выполнены в пластиковом корпусе. Группа очень большая, область применения очень широкая. Именно к такому виду инструментов относится большинство дешёвых китайских моделей с довольно скромными характеристиками. Специальный трос с наконечником — гибкий вал — и специальная стойка позволяют расширить функции таких аппаратов, превратив в аналог подвесных машин.

Электрогравер Sturm. Гибкий вал в комплектации позволяет добиться большей точности

Подвесные машины

Наконечник этих аппаратов соединяется с корпусом гибким тросом. Число оборотов регулируется не переключателем, а педалью.

Скорость подвесного электрогравёра Dremel Fortiflex регулируется педалью

Мобильные электрогравёры

Особенность таких аппаратов в том, что питание они получают не от сети, а от аккумуляторов. Работать ими можно где угодно. Особенно пригодится такой аппарат мастеру, работающему с влажным материалом, — электроинструмент на аккумуляторах наиболее безопасен в таких случаях.

Гравёром Dremel 7700–30 можно работать даже там, где нет доступа к электросети

Правила эксплуатации

При использовании электрического гравера нужно соблюдать ряд правил эксплуатации:

Приготовьте все насадки, нужные для работы, чтобы в будущем не терять время на их поиск;
Внимательно их проверьте, нельзя использовать изношенные насадки, иначе они могут сломать весь инструмент;
Осмотрите сам инструмент и его приводной вал. На них не должно быть никаких механических повреждений;
Рекомендуется перед началом работ натереть поверхность бормашины парафином, чтобы к нему не липла стружка;
Во время работы соблюдайте 20-минутные перерывы, чтобы аппаратура не перегрелась и не сломалась

Особенно важно, чтобы остывали те инструменты, на которых нет принудительной вентиляции;
При обработке мягких материалов лучше выбирайте медленные обороты, чтобы высокая скорость не спровоцировала перегрев, и края обрабатываемого изделия не оплавились;
Средняя скорость предназначена для обработки металла;
Максимальные обороты предназначены для обработки твердого природного камня;
Поскольку во время работы на лопастях вентилятора в большом количестве скапливается пыль и мелкие частицы заготовок, требуется вентилирующее устройство регулярно очищать мягкой тканью, смоченной в мыльном растворе. Растворители или моющие средства использовать запрещено, чтобы не повредить лопасть.

Граверы для обработки являются надежными и универсальными устройствами. С их помощью можно выполнять различные виды работ, связанные с обработкой изделий на основе металлов и других материалов. Длительность применения таких инструментов непосредственно зависит от того, насколько правильно с ними будут обращаться.

Виды гравёров

У такого прибора, как гравёр, есть множество разновидностей, которые различаются по ценовой политике, техническим способностям, характеристикам и способу применения.

Лазерный гравёр:

один из самых дорогих и ценных, с его помощью можно обрабатывать сложные элементы различных изделий из металла, дерева, стекла, камня;
цена везде разная, но средняя по России – от 150 тысяч рублей.

Аккумуляторный (другое название «мини-дрель»):

ещё один вид гравёров, главной целью которого является работа с влажными поверхностями и хрупкими изделиями;
относительно недорогой, можно найти за 2 тысячи рублей;
зависит от батареи и её мощности, а если источник питания перестанет функционировать, без особых усилий можно купить новый блок в ближайшем магазине.

Ручной:

практичный инструмент, подходящий для мелких и тонких работ как по дереву, так и по металлу;
в комплект входят: компактный электродвигатель, специальный редуктор, вал и крыльчатка;
стоимость варьируется в диапазоне от 2000 до 5000 рублей;
прост в использовании и не требует особого ухода, а в случае поломки детали легко можно приобрести в любых технических салонах.

Электрический:

похож на остальные виды, но особенность такого гравёра в том, что он работает от сети;
легко переносить (если есть розетки или другие источники/блоки питания);
используется в скромных объёмах производства, чаще всего покупается на индивидуальное лицо, а не на компанию.

Сетевой.

Модель, питающаяся от электричества.
Применяется чаще всего обычными людьми для решения появившихся бытовых проблем. Однако, есть и профессиональные версии продукта, у которых множество задач и возможностей.
Стоить такой гравёр может по-разному, всё зависит от фирмы, изготовившей прибор, его характеристик и мощности. На рынке можно найти варианты от 1600 до 11 тысяч рублей.

Часто такое бывает, что работник не может выбрать подходящий гравёр и покупает первое, что попадается на глаза. Это ошибка, ведь есть множество изготовителей, выпускающих некачественные и опасные для здоровья приборы, которые ни в коем случае нельзя брать в магазинах и применять при работах. Поэтому при выборе можно опираться на список следующих популярных моделей:

Bort BCT-140 – удобный и лаконичный в использовании, подходит для домашней мастерской;

Бормашина гравер: разновидности

Если не считать различия в размерах, мощности и прочих технических характеристик, то гравер по дереву, металлу и прочим материалам можно разделить на две основные разновидности.

Гравер как самостоятельный инструмент – смонтирован в одном корпусе и подключается к сети электропитания через обычную розетку. Кроме того, существуют аккумуляторные модели, но их ресурс весьма маленький и применяется такой инструмент в очень редких случаях. В общем, это небольшое дополнение к вашему арсеналу, обойтись без которого вполне реально.
Гравер как насадка к другому, более мощному инструменту. Говоря простым языком, это гибкий вал, с быстрозажимным патроном на конце. Изначально он разработан как насадка для стандартного электрического гравера, но со временем появились модификации, которые можно устанавливать на дрель, болгарку и на многие другие инструменты, в работе которых задействован высокоскоростной электрический привод.
Бормашина гравер фото

Кроме того, в продаже можно найти граверы, комбинированные с другими электроинструментами. К примеру, заточной станок с гибким валом и гравером. Штука весьма интересная, позволяющая эффективно использовать привод для решения разных задач – по сути, приобретая точило для ножей, вы одновременно покупаете и сверлильный, и фрезерный станок в миниатюре.

Учимся резьбе по дереву гравером для начинающих своими руками

Как правильно выбрать бормашинку?

На смотря на великое разнообразие бормашин, представленных на рынке, выбрать подходящую, зная необходимые технические характеристики, не так уж и сложно. Основными критериями выбора являются мощность двигателя, определяющая количество оборотов бура в минуту, и крутящий момент.

Выбирая бормашину, вам всегда придется делать выбор между способностью выдерживать большие нагрузки и способностью работать длительное время на высоких оборотах, ибо ни одна машина, к сожалению, не совмещает в себе два этих важных качества. Именно по этой причине наилучшим вариантом становится приобретение двух бормашин с разными техническими характеристиками.

Самым оптимальным вариантом для резьбы по дереву станут:

Мощная бормашина с усиленным наконечником.
Компактный микромотор, способный работать на высоких оборотах.

Если вы очень любите экономить, а так же ладите с техническим оборудованием, то первую бормашину можете собрать самостоятельно: для этого необходимо взять мотор от стиральной машины или любой другой двигатель достаточной мощности и, при помощи ременной передачи, подсоединить к рукаву от бормашины. Все данное действо требует сноровки и некоторых умений, к тому же сам рукав и наконечник всё равно придется покупать.

Технические бормашины.

Российское производство выпускает достаточно мощные безрукавные бормашины “Профиль” с педалью — Эта модель очень надежна и позволяет выполнять невероятно широкий ряд технических операций: сверление, шлифование и многое многое другое, не смотря на низкие обороты.

Годами завоевывала свой авторитет на рынке бормашины фирмы Foredom SR из США (можете наблюдать этот аппарат на фото ниже). Очень надежная в работе, даже при высоких нагрузках. Все запчасти можно приобрести практически в любом магазине, торгующем инструментами для ювелиров. Выбор насадок очень велик и разнообразен: от силовых цанговых, до удобных быстросъёмных.

Микромоторы.

Микромоторы Это своеобразные мини бормашины — они более компактны и обходятся без гибкого вала. Двигатель у них крепится непосредственно позади наконечника. Такие машины очень удобно использовать для самой тонкой работы, именно для этих целей они очень удобны.

Среди Российских следует выделить бормашину ДПМ 25-2 со специализированным медицинским наконечником. Она очень удобно сидит в руке, боры меняются легко и быстро, а цена для машинки с такими характеристиками совершенно не высока. Но все же следует заметить, что медицинский наконечник не предназначен для больших нагрузок, а потому при слишком частом использовании может быстро выйти из строя. Микромотор не подлежит ремонту, поскольку стираемые со временем угольные щётки невозможно заменить. Таким образом временами придется менять двигатель или приобретать новую бормашину целиком. В остальном это очень не плохой, бюджетный и удобный вариант. Так же можно поискать неплохие аналоги родом из Кореи.

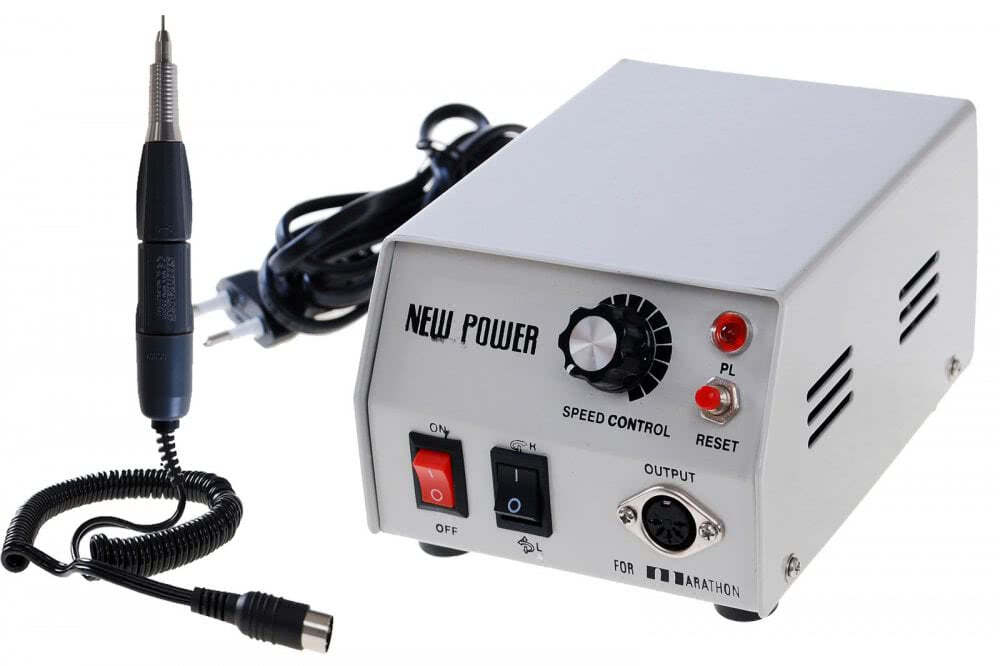

Слудеющие бормашины привлекают своим функционалом и надёжностью, но в России бормашины Marathon или Strong стоят дороговато. Они имеют очень высокие показатели по оборотам и мощности — до 30000 об/мин и мощность 65Вт. Для микромотора эти показатели очень достойные. Лучшие мастера работают именно с такими бормашинами.

Нужно отметить, приведённые выше микромоторы пригодны только для маленьких боров и небольших бор фрез. Используя на них крупные фрезы, вы существенно уменьшите ресурс инструмента и срок его службы. Именно по этой причине необходимо иметь в своём арсенале не менее двух видов бормашин.

Обычно бормашинка комплектуется гибким валом.Им удобно пользоваться, выполняя мелкие детали в резьбе. Однако при использовании гибкого вала, бормашинка теряет половину мощности.

Советы по выполнению резьбы.

Итак, резьбу лучше всего делать на породах дерева с монолитной структурой: это липа, бук, ольха, груша. Сосна, ясень и дуб менее пригодны для этой цели.

Первым шагом следует перенести эскиз на доску и заштриховать фон , который вы будете убирать.

Картинку по контору следует обводить маленьким буром с круглым звездчатым сечением. После чего весь фон забивается таким же буром, разве что большего диаметра, для более скорого выполнения работы.

Для того, чтобы выбирать фон в большом объеме, удобно пользоваться насадкой- ограничителем, который идет в комплекте с бормашинкой.

Глубину прорезания нужно предварительно отрегулировать и потренироваться на лишнем кусочке дерева.

После полного прорезания фона его шлифуют шкуркой.

После этого прорезаются детали на самом рисунке.

После завершения работы следует отшлифовать всю картину и покрыть морилкой, после чего пройтись шкуркой, чтобы морилка осталась лишь в тех местах, где фон ниже.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Виды гравировок

В процессе работы гравером, в зависимости от требуемого конечного результата, используется один из видов обработки материала:

Глубокая (рельефная) гравировка – применяется там, где необходима высокая точность и детализация нанесения. Итоговой целью может стать как эстетическая красота, так и многоразовость применения обработанного изделия. Используя лазерное оборудование, достигается глубина нанесения вплоть до 1 мм, причем детализация остается на высоком уровне.
Неглубокая гравировка – используется для нанесения изображений, надписей и логотипов с высокой точностью преимущественно на металлических изделиях. Для лазерных граверов глубина прожигания верхнего слоя не превышает 50 микрон. Маркировка лазером выполняется на глубину 0,5 – 3 мкм.

Для нанесения гравировки на поверхность, необходимо параллельное движение рабочего элемента относительно нее, причем перпендикулярно.

Работы на плоскости не вызывают никаких проблем, а вот для цилиндрических изделий важно, чтобы тот же луч лазера шел перпендикулярно касательной. По этой причине тут применяется гравировка по окружности (круговая), которая встречается, например, на печатных валах, кольцах, посуде

По этой причине тут применяется гравировка по окружности (круговая), которая встречается, например, на печатных валах, кольцах, посуде.

Ее смысл заключается в том, что обрабатываемая деталь закрепляется в специальном вращателе, движения которого синхронизированы с движениями рабочего элемента гравера.

Что такое гравер?

Вы могли слышать, как этим словом обозначают профессию мастера, наносящего гравировку на разного рода поверхности, но сейчас нас интересует то его значение, которое относится к инструменту. Аппарат гравер – это электрическая машина, умещающаяся в руке, которую используют в качестве фрезеровального, гравировального, полировального, иногда сверлильного устройства. Сменяя насадки, можно успешно обрабатывать деревянные, металлические, каменные и даже стеклянные изделия.

Устройство гравера

Конструкция аппарата зависит от его вида. Простейшая бытовая электрическая гравировальная машина по своему устройству напоминает небольшую дрель и состоит из:

длинного корпуса с петлей-креплением;
мощного двигателя внутри;
гибкого вала, приводящего в движение патрон;
управляющей педали или кнопок;
набора насадок.

Лазерный гравер намного более громоздкий и изготавливается в виде станка. Он воздействует на поверхность не механически, острием насадки, а пучком световых лучей, которые проходят через замысловатую оптическую систему. Линзы приводит в движение трансмиссионный механизм, а предотвращением перегрева занята охлаждающая система. Основа станка состоит из ряда креплений и механизмов, обеспечивающих устойчивость, а о согласованности действий всех элементов печется управляющий компьютер.

Принцип работы гравера

Задача любого гравировального аппарата – эффективно воздействовать на поверхность изделия, деформируя ее по задумке мастера. Классический электрогравер выполняет эту задачу по такой схеме:

Двигатель при помощи вала сообщает вращение в несколько десятков тысяч оборотов патрону.
Патрон обеспечивает движение рабочей насадки.
Она соприкасается с обрабатываемой поверхностью по траектории, заданной мастером.

Ручной аппарат, или бормашина значительно уступает по производительности современным лазерным граверам, принцип работы которых намного сложнее. Генерируемый внутри такого устройства лазерный поток при помощи фокусирующей линзы, устремляется в заданную точку малого диаметра на поверхности. Высокая концентрация лучей обеспечивает внушительную мощность и температуру излучения, которое деформирует материал по запрограммированным на управляющем компьютере параметрам и траектории.

Гравер электрический: что из себя представляет и для чего нужен
