Лучшие детекторы скрытой проводки

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

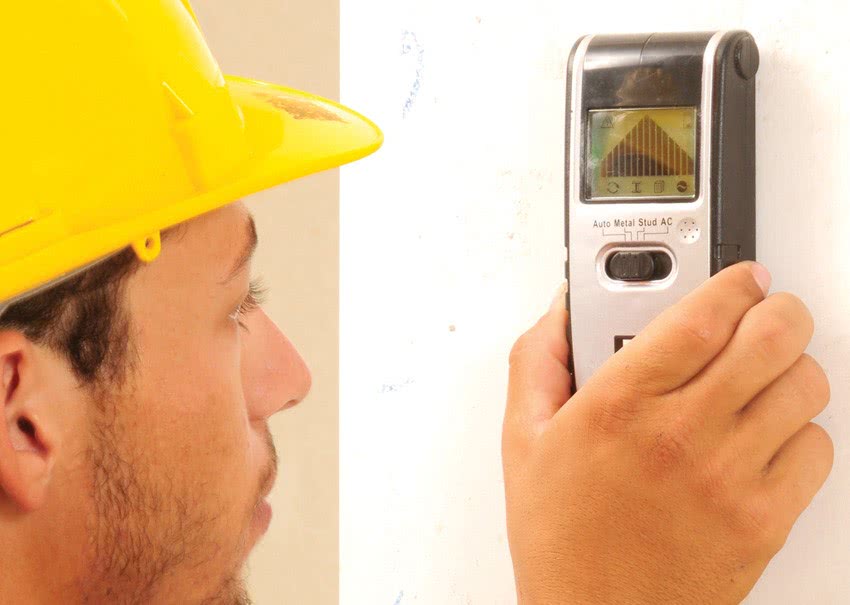

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

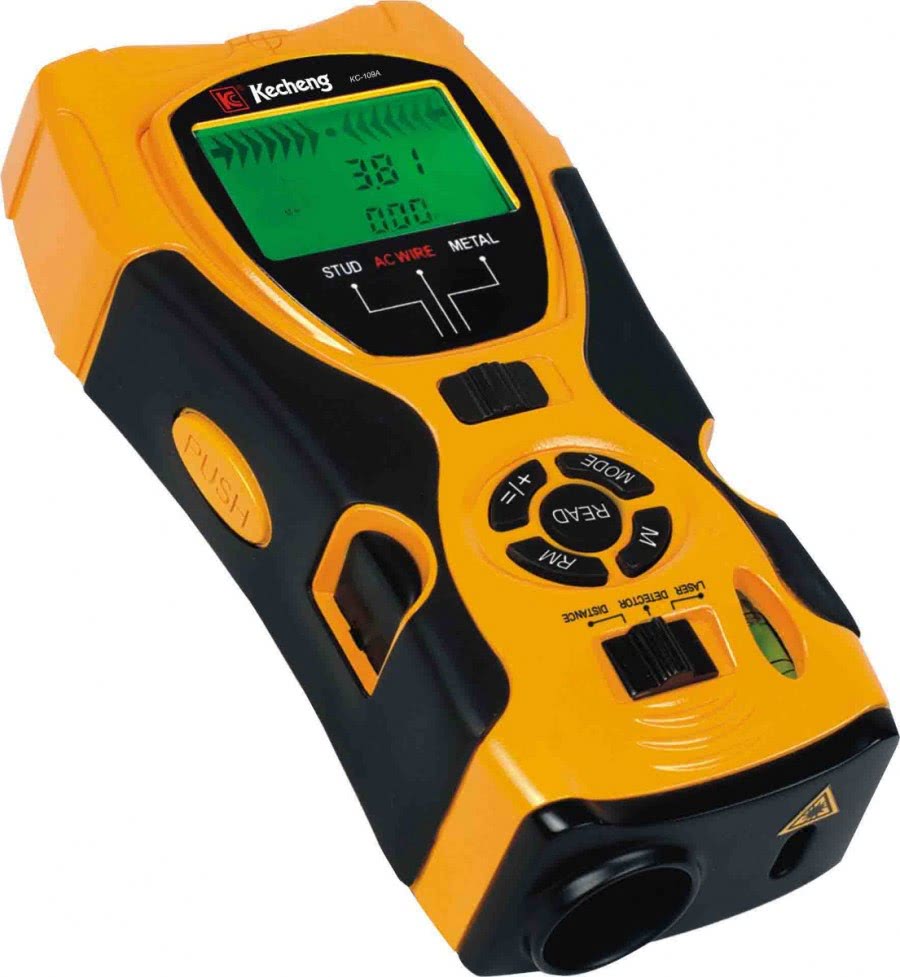

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Домашний мастер: сделать детектор своими руками

Многие мастера гордятся тем, что самостоятельно сооружают необходимые приспособления. Самоделкины убеждены: детектор скрытой проводки своими руками сделать не сложно. Паяльник, радиодетали и чуть-чуть сноровки решат поставленную задачу. Получится дешево и надежно.

Детектор скрытой проводки своими руками сможет сделать каждый – было бы желание

Индикатор скрытой проводки своими руками можно сделать в двух вариантах. Первый основан на использовании принципа умножения напряжения. Второй представляет собой устройство, работающее на микросхеме, которая улавливает электромагнитное поле.

Итак, первый тип устройства базируется на использовании транзисторов. В основу должны лечь сверхчувствительные транзисторы. Можно использовать марку ВС547. Данные элементы характеризуются высоким коэффициентом усиления на фоне ничтожного уровня помех. К ним в пару понадобятся маломощные резисторы. Естественно, индикаторный светодиод. Все это нужно будет поместить в специальный корпус. Снабдить батарейками.

Собирается такой тип устройства по схеме:

Схема дополняется выключателем.

Когда прибор готов, необходимо провести проверку его рабочего состояния. Для этого его нужно приблизить к проводу. Если светодиод загорелся, то со своей функцией устройство справляется. Можно экспериментировать со стенами.

Прибор для определения скрытой электропроводки во втором варианте изготавливают на базе приемника радиосигнала. Потребуются две антенны, транзистор, микросхемы, светодиоды, конденсаторы, резисторы. Такой инструмент поможет не только найти кабель в стене, но и старые гвозди, куски арматуры. Для этого искатель проводки в стене необходимо снабдить переключателем. Он будет менять режим электростатического детектора на вариант индуктивного металлодетектора. И наоборот.

Схема здесь будет гораздо сложнее. Впрочем, любой любитель паяльника справиться с ней без труда:

На схеме видно, что в режиме электростатического детектора антенна А2 ориентирована на электромагнитное поле, сигналы которого и принимает. Микросхема D2 усиливает импульс, о чем скажет мигающий индикатор света. Для металлических элементов работает вторая схема. На них ориентирована антенна А1. Если под стеной обнаружен гвоздь, светодиод на приспособлении загорается. Просигнализирует о находке и динамик SP1, который начинает издавать щелчки.

Для чего нужно знать разводку электропроводов в доме

Сверля «вслепую», можно наткнуться на провод под напряжением

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

• Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
• Устанавливая крепеж в стене, мы не знаем —  насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
• Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверх
свет включается

Клавиша вниз
свет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов

Не важно к какому — верхнему или нижнему

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Отыскание обрыва провода

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос – как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

• Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
• Следующий момент – под напряжением или нет проводка в помещение.
• Предполагаемая глубина залегания провода.

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

Простейшие схемы

Со звуковой индикацией

Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.

Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

Звуковая и световая индикация

Схема тоже очень проста, собранная на одной микросхеме. Сделать ее своими руками труда не составит.

Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

• Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
• Следующий момент – под напряжением или нет проводка в помещение.
• Предполагаемая глубина залегания провода.

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

Поиск точного места повреждения

Теперь потребуется найти трассу поврежденного участка скрытой проводки. Проводники ее по правилам располагаются строго вертикально или горизонтально. Поэтому между коробками кабели проходят по прямой линии, соединяющей их, параллельно потолку. Спуски к выключателям и розеткам выполняются вертикально.

Точнее маршрут кабеля в стене можно найти трассоискателем. Это специальный прибор, предназначенный для поиска скрытой проводки. Он же покажет и место повреждения. Но для этого необходимо, чтобы поврежденным был фазный, а не нулевой провод. При обрывах «нуля» нужно временно поменять его местами с «фазой». До места повреждения прибор показывает наличие провода под напряжением, а после – нет.

При неглубоком залегании проводников в стенах место обрыва трассу можно попробовать уточнить, используя другой прибор – бесконтактный указатель напряжения. Проводя им по стене поперек предполагаемого места расположения в ней кабеля, фиксируют максимум свечения индикатора прибора или его звукового сигнала. Отмечают найденную точку карандашом на стене, отступают 10-20 см в сторону выключателя или розетки и повторяют операцию. И так – до тех пор, пока вся трасса не определится. Таким же образом можно найти маршрут скрытой проводки трассоискателем.

Проводка в стене не повреждается сама собой. Обычно это связано со сверлением отверстий, а реже – с браком при работе строителей, выполнивших соединение проводов в неположенном месте. Встречаются скрутки, сделанные ранее проживающими в квартире жильцами, попавшими в аналогичную ситуацию.

Поэтому при поиске повреждения, сначала осмотрите участок стены. Если там недавно повесили картину, то не исключено, что забитый гвоздь или завернутый саморез попал в провод и перебил его. Будет не лишним коснуться его индикатором – на нем может оказаться напряжение.

Если прибор не доступен, а стенка ровная, в нее ничего не забивали и не сверлили, участок проводки придется заменить целиком. Это решение будет правильным, так как соединение проводов в стене даже пайкой – не самый лучший вариант. А соединение алюминиевых проводников хорошим не получится.

Для этого старые провода в коробках, выключателях и розетках отключаются и изолируются, либо демонтируются. По стене прокладывается кабель-канал, в него укладывается новый кабель. Концы его, немного раздолбив стену, заводят в коробку и розетку (выключатель). Можно выполнить скрытую прокладку, проштробив стену, но лучше оставить это до ближайшего косметического ремонта помещения, ограничившись пока кабель-каналом.

Фазоопределитель своими руками

Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.

Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.

Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.

К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.

Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.

При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.

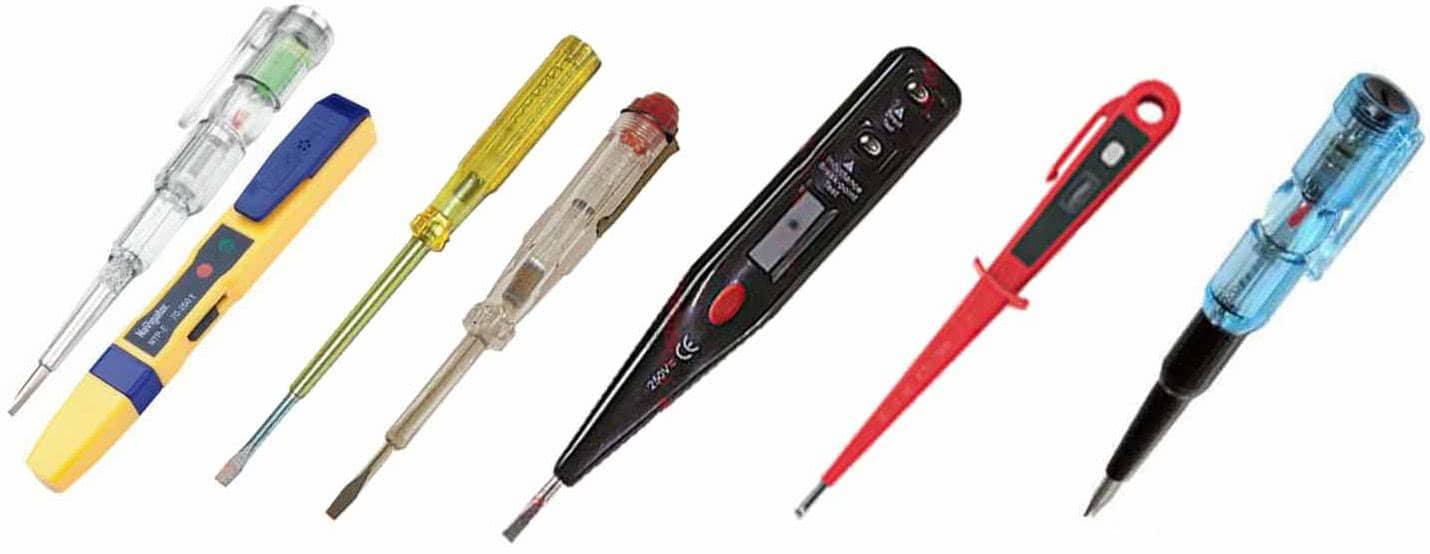

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

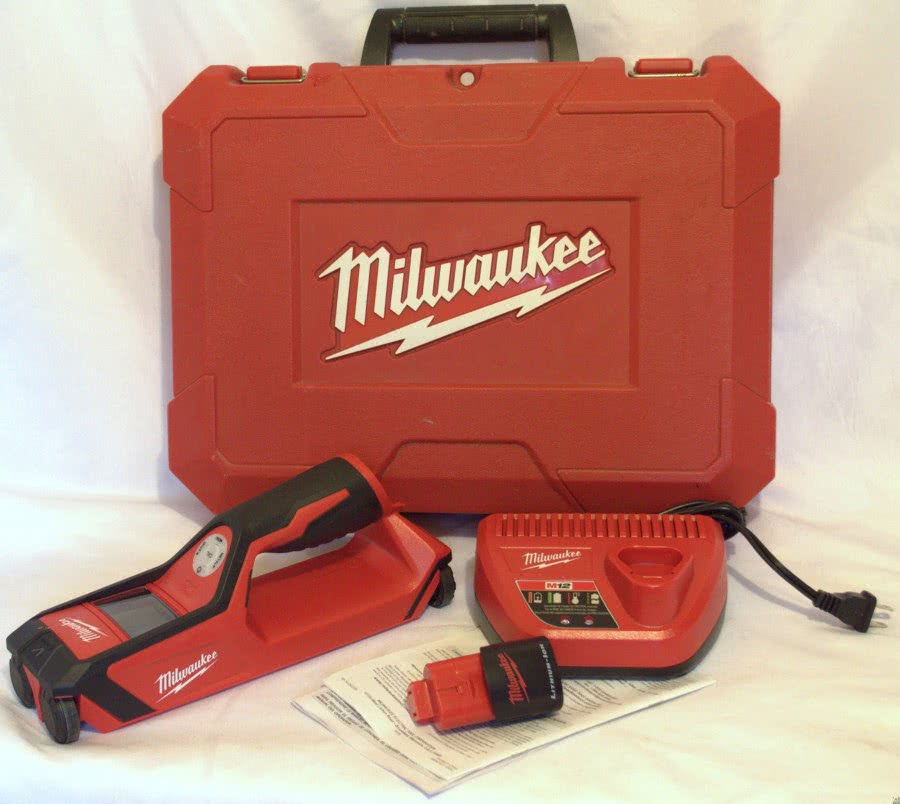

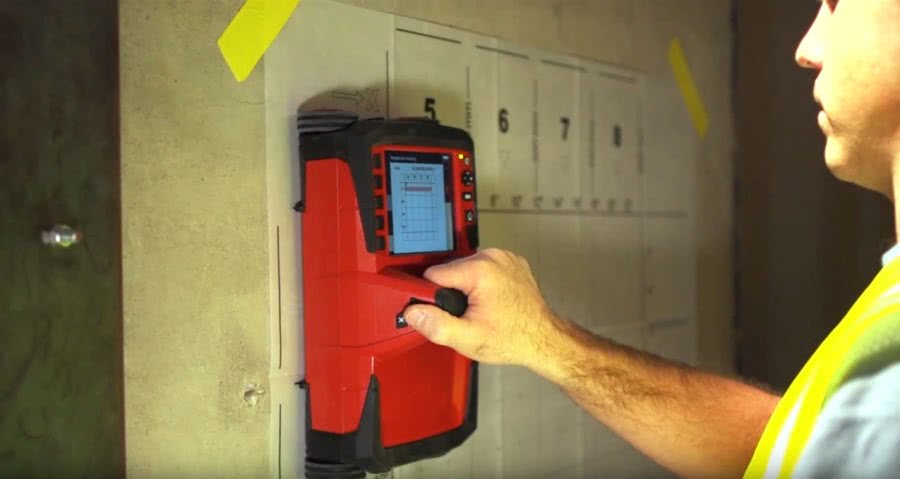

Детекторы скрытой проводки

В наши дни время индикаторов заканчивается. Промышленные детекторы проводки работают на порядок лучше, используют внутри не только качественные блоки обнаружения, но и неплохую электронную начинку для повышения точности — показания нескольких датчиков сводятся с помощью оценочных алгоритмов.

Так работают хорошие детекторы от именитых производителей. Стоят они дорого, и это серьёзная инвестиция.

Объективно лучший вариант на рынке — это детектор Bosch GMS 120, из профессиональной серии, с большим числом позитивных отзывов и веской ценой в 7−8 тысяч рублей. Есть и конкуренты. «Особенности» бюджетных детекторов можно посмотреть в следующем ролике от мастера, занимающегося установкой кондиционеров. В нём есть и десяток ложных срабатываний, и разброс на неплохом детекторе и полная бесполезность электростатического прибора на стене, которую недавно оклеили обоями:

Особенности работы различных типов детекторов

Немаловажным фактором является способ индикации. От этого зависит точность поиска.

• Звуковая сигнализация может работать дискретно (пищит или не пищит), либо плавно менять тональность или громкость, по мере приближения к скрытому кабелю.
• Световая индикация работает по такому же принципу: лампа может просто загораться в момент прохождения датчика над искомым предметом, или плавно менять яркость. В более продвинутых моделях применяется многоцветная схема: в зависимости от расстояния до кабеля, либо меняется цвет, либо заполняется светодиодная шкала.
• Профессиональные приборы с дисплеем не сильно отличаются по функциям. Просто на экране одновременно может быть выведена различная информация: тип металла, глубина залегания, направление укладки.

  На экран может выводиться изображение предполагаемого артефакта: провод, арматура, гвоздь. Правда такая «игрушка» будеть слишком дорогой для домашнего разового применения. Их приобретают в основном бригады электриков.

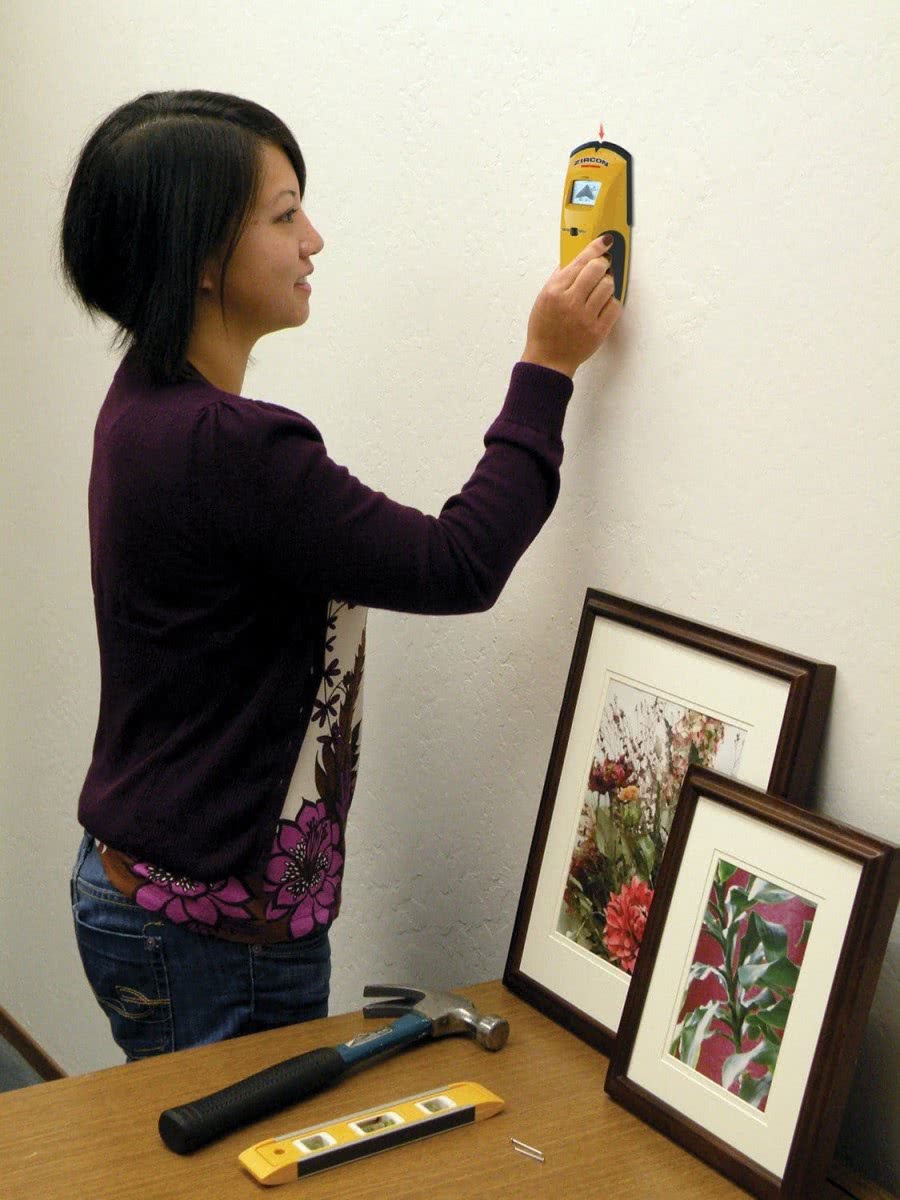

Любителей современных электронных гаджетов ждет разочарование. Точность обнаружения на таком приборе не выше, чем на детекторе с одной лампочкой. Это не рентгеновский аппарат, на экране которого вы увидите провод сквозь стену.

А информацию о типе металла, или точечных артефактах (типа гвоздя) можно вывести на отдельные светодиоды. Так что гоняться за модными опциями нет смысла.

Похожие записи:

Картриджи для фильтров воды: виды, нюансы выбора и рекомендации по эксплуатации Проект бани 3 на 3 метра. выбор строительных материалов и планировка Как выбрать утеплитель для стен дома снаружи под сайдинг? Какую декоративную штукатурку выбрать для балкона Как из старого дома сделать новый: план работ, советы Пробковые панели для стен: эстетика натуральности для современного дома и 85 избранных интерьеров
