Квадроцикл своими руками из мт

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

https://youtube.com/watch?v=IO9Djwz4Boo

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

https://youtube.com/watch?v=QGnBm3VETSE

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

https://youtube.com/watch?v=1LlFqfUnhTY

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

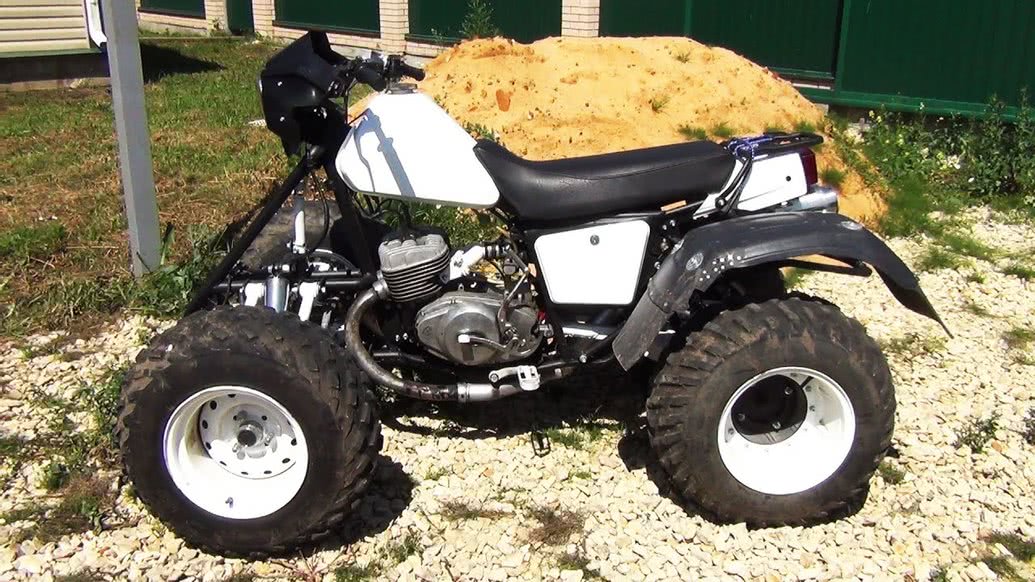

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Инструменты и материалы

Комплект используемых принадлежностей определяется тем, какой конкретно квадроцикл стараются создать. Утилитарные модели весят довольно много, зато могут похвастаться отличной проходимостью. На таких машинках легко перевезти несколько человек. Скорость достигает 90 км/ч. На трюковом аппарате можно разогнаться до 137 км/ч; обязательно используются узкие платформы.

Основными компонентами самого устройства являются:

• силовой привод;
• подвеска;
• сиденье;
• багажный отсек;
• ходовая, рулевая и тормозная части.

Еще надо учесть АКБ, внешний свет, глушитель.

Для работы потребуются:

• электрическая дрель;
• УШМ;
• ключи гаечные;
• домкрат;
• пассатижи;
• штангенциркуль;
• молоток;
• острый нож;
• отвертки;
• трубогиб.

За основу обычно берут комплектующие со следующих видов ТС:

• мотоциклов;
• скутеров;
• малолитражных автомобилей.

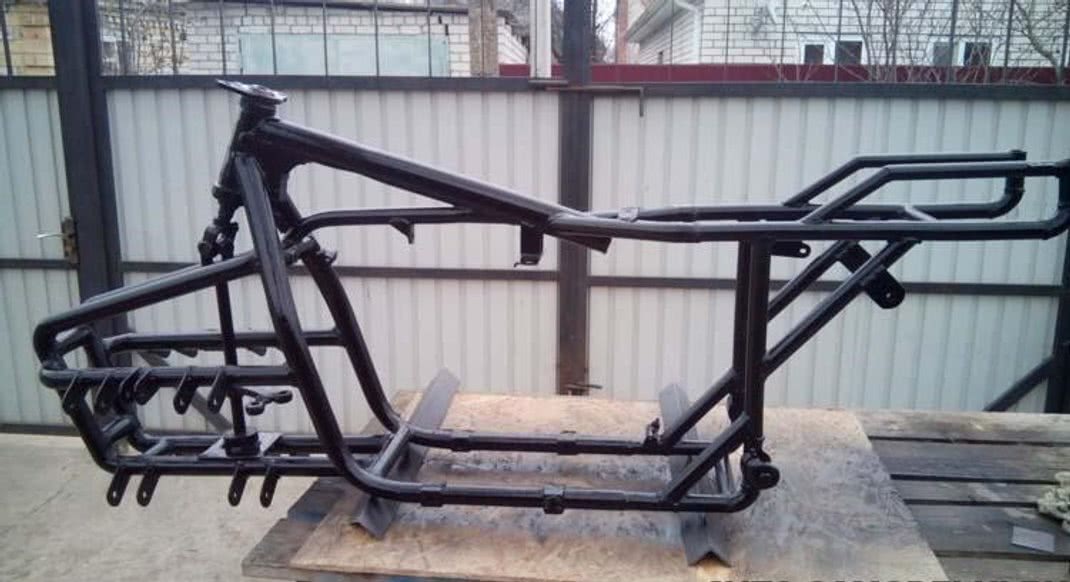

Рама

Этот компонент придется либо изготавливать самому, либо восстанавливать после эксплуатации – в обоих случаях крепление двигателя болтами должно быть максимально надежно. Его ставят как в переднюю, так и в заднюю части ТС. Очень крепко, для профилактики люфтов, надо подсоединять также привод и трансмиссию. Для изготовления рамы применяют водогазопроводные трубы, величина слоя металла в которых не превышает 3 мм. Для лонжерона берут трубу сечением 25 мм, а для поперечины или подкоса она должна быть на 5 мм меньше.

Связать трубы поможет точечная и цельная сварка (именно в такой последовательности). Приварить ушки, на которые крепятся рычаги и амортизаторы, нужно сразу. Монтаж кронштейнов будет происходить одновременно с креплением узлов и агрегатов, для которых они предназначены. Реконструирование готовой рамы начинается с удаления всех ненужных компонентов (остается только каркас). Заднюю часть убирают, а переднюю наращивают.

Когда это сделано, приваривают элементы, которые нужны для крепления полного комплекта узлов и агрегатов. Реконструировать рамку мотоцикла несложно. Надо будет только на 0,4-0,45 м сдвинуть подседельные стойки. Далее необходимо вырезать из металлических листов заготовки для багажников. Их приваривают к раме, а после окончательного соединения все детали окрашивают.

Работа над внешним видом

В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.

Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой. Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить. Такой корпус из стеклоткани имеет легкий вес и является очень прочным.

При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.

https://youtube.com/watch?v=JiI_9Iv5svI

Необходимые материалы и инструменты

Целей, для которых будет использоваться самодельный квадроцикл, достаточно много:

1. Охота.
2. Рыбалка.
3. Выезд на пикник или просто прогулку по пересеченной местности.
4. Перемещение грузов и не очень больших по габаритам предметов.

От принципа и региона применения зависит мощность мотора, подвеска, наличие багажника и его размер, дополнительные функции. Например, двигатель, снятый с мотороллера, хоть и маленький, но очень легкий, поэтому, застряв в песке либо грязи, агрегат можно вытащить без особых проблем. Но если необходимо перевозить тяжелые предметы, то его объема и мощности не хватит для этих действий.

Чертеж можно выполнить самому, в зависимости от ваших желаний, или же найти в интернете готовые, которых там бесчисленное множество.

https://youtube.com/watch?v=dKHOiJs0iLc

Для выполнения работ не обойтись без следующих инструментов:

1. Аппарата для сварки.
2. Болгарки или электрического лобзика.
3. Дрели и шуруповерта.
4. Комплекта гаечных ключей.
5. Штангенциркуля для точного замера.
6. Молотка и отвертки.
7. Ножа.
8. Плоскогубец и других мелких приспособлений.

Если планируется изготовить раму самостоятельно, нужно озаботиться находкой оборудования, сгибающего трубы. При неуверенности в собственных силах выполнение этих действий лучше доверить специалистам.

Квадроцикл состоит из следующих частей:

1. Мотора. Подойдет как от автомобиля, так и от мотоцикла. Чем меньше по объему двигатель, тем больше снижается расход топлива. Если агрегат будет эксплуатироваться в жаркую погоду, то выбрать стоит деталь, имеющую охлаждение.
2. Рамы. Нужно на ней хорошо закрепить двигатель при помощи болтов подсоединить привода и трансмиссию.

https://youtube.com/watch?v=dtMPlICiOXU

Если рама изготавливается самостоятельно, берутся трубы и сваркой соединяются в определенном порядке. Сразу привариваются ушки, служащие креплениями для амортизаторов и рычагов, а также кронштейны.

Когда происходит переделывание готовой рамы, следует оставить только каркас и присоединить при помощи сварки необходимые узлы. Далее крепят багажники и красят:

1. Подвески спереди и сзади. Можно взять задний мост машины, при этом будет присутствовать дифференциал, или использовать кардано-редукторную конструкцию. Рычаги крепят к раме сайлентблоками, присоединяют стойки под наклоном и амортизаторы.
2. Рулевого управления. Бывает как в виде автомобильного колеса или мотоциклетного руля. Некоторые совмещают оба варианта. Зубчатую передачу лучше заменить цепной, что поможет сэкономить на обслуживании. КПП обычно делают механической, что улучшает маневренность агрегата.
3. Системы тормозов и охлаждения.
4. Аккумулятора и приборов освещения дороги.
5. Основного корпуса. Изготавливают из стекловолокна. Следует сначала вырезать и скрепить по чертежам из пенопласта основу. Затем нанести несколько слоев стекловолокна, вставляя крепления из металла, чтобы присоединить к раме. После чего просушить устройство, обработать грунтовкой, зачистить и покрасить.
6. Глушителя, который нетрудно сделать самому.

Воплотите в жизнь от самых легких до самых тяжелых моделей квадроцикла

Рама

Второй шаг – рама. Рама должна быть собрана таким образом, чтобы на ней было возможно закрепить двигатель. Впереди он будет располагаться либо позади – не имеет значения, главное, чтобы был основательно зафиксирован. Здесь имеется 2 варианта:

• создавать новую раму из труб с самого начала – для этого необходимо иметь оснащение, дающее возможность гнуть материал;
• взять за основу раму от мотоцикла, удалить бесполезное и добавить нужное.

Профессионалы рекомендуют применять рамы от «Урала» и автомашины «Ока», они наилучшим образом поддаются модификации. В случае с применением рамы от «Урала» с дополнительным каркасом из труб данная конструкция будет реализована значительно проще. Все объясняется тем, что рама мотоцикла будет уже с подготовленной коробкой передач, мотором и остальными компонентами (без лишней сварки), а вспомогательный каркас будет удерживать непосредственно управляющего техникой и колеса.

Сварить раму для мотовездехода вы сможете, предварительно изучив схему с размерами, указанную ниже. А также можете проконсультироваться с механиком либо сварщиком, который сможет быстро и на профессиональном уровне сварить вам все элементы.

Как видите, изображенная на чертеже рама мотовездехода вполне стандартная и имеет несложную конструкцию, самое важное – все процессы проделать грамотно

Внимание! До того как делать конечный вариант рамы, необходимо выполнить точечную сварку и сверить получившуюся конструкцию с чертежами. Если все в порядке – можно проварить капитально. Двигатель и силовая передача (трансмиссия)

Двигатель и силовая передача (трансмиссия)

Двигатель от «Урала» в большинстве случаев используют при изготовлении самодельных мотовездеходов. Данный мотор в достаточной степени мощный и выносливый, что гарантирует мототехнике высокую функциональность. Такой мотовездеход можно будет использовать как для перемещения по бездорожью, так и в домашнем хозяйстве.

Необходимо заметить, что мотор «Урала» довольно мощный. Это 4-тактный 2-цилиндровый двигатель с объемом 750 см3 и мощностью 41 лошадиная сила.

При сборке желательно использовать не только мотор от мотоцикла «Урал», но и его силовую передачу. В такой ситуации система будет функционировать согласованно. У этого мотоцикла коробка передач имеет 4-и ступени переключения скоростей, а также задний ход. В стандартной комплектации также имеется карданный вал заднего колеса.

Что потребуется для создания детского вездехода?

Прежде всего – определитесь с внешним видом вашего уникального квадроцикла и его размерами. Вы можете сделать внедорожный агрегат для ребенка любой сложности – здесь все зависит от ваших знаний и навыков. Если вы не хотите тратить месяцы на создание электроквадроцикла, остановитесь на более простой конструкции – в будущем, по мере взросления вашего ребенка, ее можно будет усовершенствовать.

Основа любого транспортного средства — рама. Чертеж рамы детского квадроцикла своими руками необходим, чтобы соблюсти точность размеров всех элементов конструкции. Наверняка вы сможете сделать чертеж самостоятельно. Если вы предполагаете возможность в будущем усиления и модернизации вашего квадроцикла, тогда рама должна иметь хороший запас прочности в подвеске. Для рамы можно использовать как квадратный профиль подходящего размера (например, 25х25мм), трубу ¾ дюйма или готовую конструкцию с модели-донора– все зависит от вашего желания, фантазии и возможностей

Если рама делается самостоятельно, обратите внимание на качество сварочных швов

Колеса, тормозная система и система рулевого управления, амортизаторы – следующий этап сборки квадроцикла для ребенка. Колеса большинство мастеров рекомендуют подбирать новые – можно, например, взять колеса для картинга или даже для садовой тачки ф320 мм. Если вы делаете квадроцикл для ребенка постарше, наверняка он захочет гонять на нем по бездорожью – тогда выбирайте колеса с широким протектором и купите штампованные диски ( пусть и самые простые). Это повысит безопасность квадроцикла и позволит ребенку преодолевать серьезные преграды.

Привод на два задних колеса для детского квадроцикла от электромотора достаточной мощности через редуктор (самодельный или готовый) – хорошее решение. Кнопка газа на руле порадует вашего юного водителя и сделает детский квадроцикл подобным настоящему. Система рулевого управления – важный элемент, обеспечивающий безопасность маленькому водителю и гарантирующая, что он сможет легко управлять своим квадратиком.
