Дом, чертежи и планы + фото

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

Планировки первого и второго этажа двухэтажного коттеджа

Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

одноэтажному дому гараж

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Проекты двухэтажных коттеджей

Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

Проект двухэтажного коттеджа с планировками

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

Планировка дома с мансардой 9×9 Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами. Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками. Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12 Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов.

Сопутствующая документация к проекту и строительным чертежам

В проекте содержатся ведомости об этапах строительства и проведении отдельных видов работ. Генеральный план и подробные чертежи пополняют объясняющими таблицами и различными приложениями. Кроме отдельных планов, учитывающих личные предпочтения и особые потребности, понадобятся обязательные документы с ключевыми данными. В их числе — документация со списком отделочных и стройматериалов, информацией об их типе, документы с описанием инженерных решений, сведения о финансах и технических аспектах.

Понадобятся данные о высоте, площади, массе и объеме в кубометрах (кубатуре). Обязательно составляется описание функциональности здания. Это касается и документации с архитектурно-конструкционной оценкой. На основании проекта принято организовывать процесс, включающий определенную последовательность строительных работ и сопутствующие финансовые расходы.

В архитектурном паспорте содержатся:

1. Копия лицензии проектировщика;
2. План и схематические изображения кровли в разрезе;
3. Поэтажные планы;
4. Расцветка наружных стен;
5. Пояснительная записка.

Создание плана дома

Перед тем как сделать планировку определяемся с количеством и размером необходимых помещений, чтобы представлять себе общую площадь дома и решить, сколько делать этажей. Полученную цифру нужно умножить на коэффициент 1,25, который учитывает толщину наружных и внутренних стен и перегородок. И получаем площадь застройки по внешнему периметру.

Затем подбираем оптимальную длину и ширину наружных стен исходя из требований к размещению на участке и вида строительных материалов. Например, если решено строить дом из бруса, стоит иметь в виду стандартную длину этого пиломатериала – 6 метров. Чтобы не было лишних обрезков и, соответственно, расходов, логично было бы выбрать такие параметры дома, чтобы они были кратны половине длины бруса: 6, 9, 12, 15 метров.

Приведём пример. Если общая площадь застройки составила 180 м2, а ширина дома по фасаду не должна превышать 14 м, то её можно уменьшить до 12 м, длина при этом составит: 180 : 12 = 15 м.

Идеи планировки двухэтажного дома

Определить конструкторские решения будущего коттеджа с первого раза удаётся не всегда. В большинстве случаев на это уходит много времени, так как разработка планировки двухэтажного дома имеет много особенностей, которые должны учитываться с предпочтениями каждого проживающего. Сделать это можно самостоятельно или обратиться к услугам специалистов. В качестве примера представляем несколько оригинальных идей.

Проект № 1

• Общая площадь: 170,7 м2.
• Жилая площадь: 70 м2.
• Площадь первого этажа: 92 м».
• Площадь второго этажа: 17,7 м2.
• Размер дома: 9,9*15,5 м.

Проект двухэтажного дома площадью более 150 м2Источник innstroy.ru

Лаконичный коттедж эконом-класса, укомплектованный всем необходимым для комфортного проживания семьи из четырёх человек. Планировка первого этажа показывает наличие просторной гостиной, расположенной в заднем крыле дома. Помещение объединено с кухонной рабочей зоной и столовой. Строгая прямоугольная форма станет причиной зонирования большого зала на несколько частей. Делать это придётся внутренними элементами отделки (обоями, кафелем, мебелью). Небольшое пространство совмещённого санузла (4,4 м2) станет проблемой для монтажа ванной. Владелец будет вынужден решать между душевой кабинкой или уголком.

Проблема первого этажа решается благодаря увеличившемуся санузлу на втором. На 5,8 м2 уже удастся разместить небольшую ванную и остальную сантехнику. Оригинальным может показаться решение второго кабинета с аналогичными характеристиками. Вы скажете, — «Для чего на втором этаже 2 туалета!». Ответ очевиден – дети. Они растут по одному принципу: захотел один, побежал и второй. Поэтому на данном примере планировки эта проблема устранена.

3 спальни могут использоваться для членов семьи, оставшаяся внизу – в качестве гостевой. Бросающимся в глаза недостатком является отсутствие кладовой или гардеробной.

Проект № 2

Проект двухэтажного дома площадью более 150 м2Источник www.faulaconstruction.com

Проект первого этажа дома площадью более 200 м2Источник drevkostroy.ru

• Общая площадь: 236,38 м2.
• Жилая площадь:212,69 м2.
• Площадь первого этажа: 141,4 м2.
• Площадь второго этажа: 95,3 м2.

Оригинальный, а самое главное – стильный и современный дом, относящийся к стилю хай-тек. Огромные, во всю стену, панорамные окна, зал для занятия тяжёлой атлетикой или фитнесом на первом этаже. Преимущества планировки двухэтажного дома в следующем:

• Наличие просторной общей зоны, образованной объединением гостиной, столовой и кухни.
• Дополнение первого этажа спортзалом.
• Классная веранда на втором.
• Сближающие с природой панорамные окна, через которые отлично просматривается ухоженный ландшафт участка.
• Отдельный вход в санузел из главной спальной второго этажа.

Такая планировка нацелена на людей, предпочитающих современный стиль, спортивный образ жизни и не принимающих старую добрую классику.

Проект № 3

Проект двухэтажного дома площадью более 250 м2Источник demo2.sbsite.ru

• Общая площадь: 287,8 м2.
• Жилая площадь: 95 м2.
• Площадь первого этажа: 118,7 м2.
• Площадь второго этажа: 111 м2.

Дом в классическом стиле с отдельной котельной, поделённой кухней, раздельным санузлом, большой террасой и спальней на первом этаже. Последнюю, при необходимости, можно использовать как гостевую. Благодаря наличию всего этого, планировка предстаёт в индивидуальном стиле и подойдёт для утончённых, любящих оригинальность людей.

Уникальность и отличие заканчиваются после подъёма по лестнице. Второй этаж коттеджа предстаёт в стандартном виде:

• Несколько спален.
• Санузел.
• Гардеробная.

Проект № 4

Проект двухэтажного дома площадью 182 м2Источник myhome.nifty.com

• Общая площадь: 182,1 м2.
• Жилая площадь: 53 м2.
• Площадь первого этажа: 95,9 м2.
• Площадь второго этажа: 87,2 м2.

Дом со вторым этажом мансардного типа, построенный в стиле шале. Планировка просторного первого этажа полностью отдана под так называемые нежилые помещения и гостиную, площадью 26,78 м2. На входе гостей встречает небольшая прихожая с дверью в кладовую, чуть дальше санузел и рабочий кабинет главы семейства. В отсутствии необходимости такого помещения допускается перепланировка под другие цели, например, детская игровая комната, просторная гардеробная или что-то иное.

Хотя кухня и гостиная размещены в одном большом зале, разделение происходит благодаря зонированию внутренней отделкой и небольшому «притоплению» в заднее крыло дома. Здесь же выход на террасу.

Второй этаж дома спроектирован по классическому принципу: 3 спальни, коридор с лестницей в центре и просторный санузел.

Подготовительный период

Перед строительством составляется схема участка в виде конфигурации, с рельефом местности, отметкой деревьев и других элементов. Наносятся схемы проходящих через участок коммуникаций (водопровод, кабель, газопровод).

Общая схема расположения комнат:

Пректы домов и коттеджей выполняются с многочисленными помещениями разного назначения. Прежде всего нужна детальная проработка планировки комнат. При этом должны учитываться следующие факторы:

• количество проживающих и наличие отдельных семей (взрослые дети, родители);
• наличие маленьких детей;
• предполагаемое количество гостей и возможность их комфортного пребывания в доме и на участке.

От этих факторов зависит планировка прихожей, гостиной, кабинета, спален, наличие отдельных входов, санузлов, ванных комнат, кухонь, котельной и мастерской, стоянок для машин и гаражных помещений, лестницы на верхние этажи. Необходимо решить, где будет сауна: в отдельном строении или в подвале. Если семья любит растения, то можно разместить в доме или пристроить к нему небольшую оранжерею. Возможно, мансарда будет построена без отопления и рассчитана только на летний период. Все помещения должны быть размещены оптимально и с минимальными затратами.

Проектирование фундамента и крыши

Это один из самых сложных этапов такой задачи, как сделать проект дома самостоятельно. Потому что он требует специальных знаний и умения рассчитывать нагрузки на эти важные конструктивные элементы любого здания. Полагаться только на свои способности в таком деле весьма рискованно.

Чтобы уменьшить риск, проект нужно делать максимально простым. И помнить, что чем тяжелее строение, тем более мощным должен быть фундамент. Например, каркасный дом можно ставить на винтовые сваи с ростверком, а вот для кирпичного здания нужно плитное или монолитное ленточное основание.

Виды и конструкции фундаментовИсточник docplayer.ru

Спроектировать крышу тоже проще для здания простой прямоугольной формы, выбрав одно- или двухскатную конструкцию. Чем меньше на ней сопрягающихся плоскостей, тем меньше шансов на то, что крыша будет протекать или её сорвёт ветром.

Строительство фундамента по чертежу

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы — габариты фундаментной плиты (ленты, свайно-ростверковой конструкции), размеры между отдельными элементами (между участками фундаментной ленты, или между свайными опорами). А также схема армирования – расположение арматурных элементов, их размер, шаг.

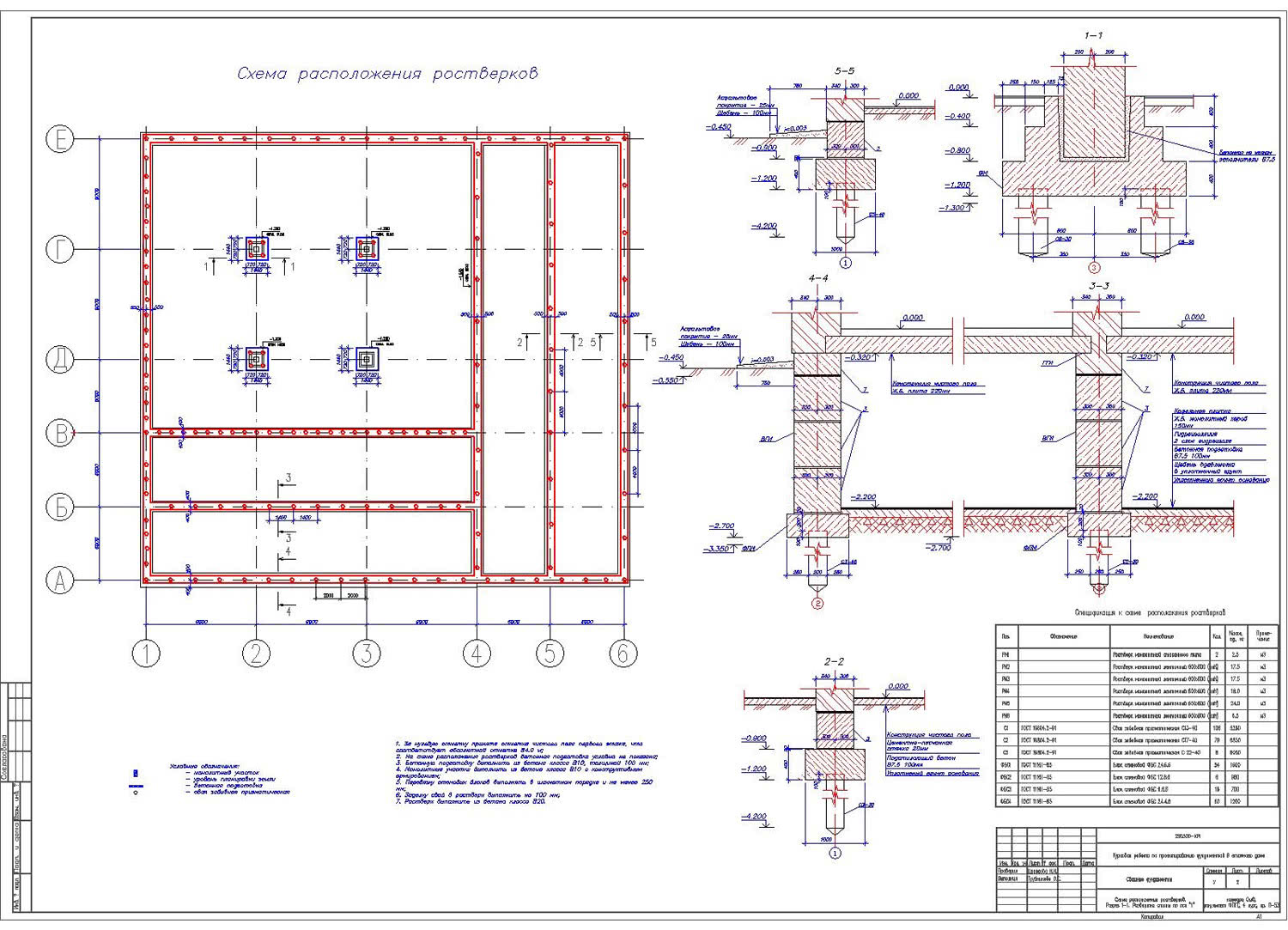

Проект свайно-ростверкового фундамента

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Особенности

Основной задачей в планировании станет грамотное распределение пространства и его рациональное применение. Именно от этого будет в дальнейшем зависеть комфорт и уют в доме. Уже на этапе составления проекта в расчет необходимо брать все помещения, а не только основные, типа кухни, спальни, детской и т.д.

Для информации! Подумать стоит об оборудовании дополнительных площадей под бильярдную, тренажерный зал, сауну и др.

Загородным новым постройкам характерны высокие потолки, огромные площади, большие окна. В этом и состоят отличительные особенности собственного дома. Редко, когда встает необходимость расширять пространство, даже визуально. Но, если такая проблема все же присутствует, то есть некоторые дизайнерские хитрости, которых стоит придерживаться:

1. Больше зеркальных, либо глянцевых поверхностей.
2. Светлые тона отделки.
3. Точечное освещение.
4. Открытая планировка.

Еще одной особенностью оформления станет использование природных тем в интерьере. Это касается не только отделки, но и мебели, текстиля, декора и т.д.

Вариантов много, так как площадь дома позволяет воплощать разные идеи. Проекты внутренней планировки домов очень важны, поэтому их не стоит игнорировать.

Планировка на участке

Начинать стоит с определения размеров дома и его возможного расположения на участке. Сделать это можно, только имея на руках его подробный план с указанием всех размеров, сторон света, особенностей рельефа, дорог, коммуникаций и уже имеющихся на нем объектов, не подлежащих сносу, если таковые есть. Желательно также иметь общий план с изображением соседних участков и природных объектов, чтобы из окон спроектированного дома открывался красивый вид, а не соседский сарай.

Перед тем, как создать проект дома, нужно уточнить местные требования к его виду и расположению, узнать о наличии централизованных коммуникаций, геологических условий на участке. При этом учитываются следующие факторы:

• расстояние от фасада до «красной линии» (обычно не менее 5 метров);
• расстояние до границ соседних участков (не менее 3 метров);
• расстояние до подземных линий газо- и водоснабжения;
• наличие и расположение подъездных путей и т.д.

Кроме того, важно уже на этом этапе определиться с расположением других построек и зон на участке, чтобы любым из них было удобно пользоваться.

План участка в 3D-изображенииИсточник mtdata.ru

К примеру, если ширина фасадной стороны земельного участка 18 метров, то ширина дома не может быть более 12 метров, так как с обеих сторон от него до границ должно быть свободное трёхметровое пространство. Если планируется ещё и гараж, отступ от которого определяется метровой зоной, размеры дома снова придётся корректировать в соответствии с этими условиями.

Далее нужно продумать подключение дома к имеющимся инженерным коммуникациям либо автономным системам жизнеобеспечения, таким как скважина или колодец, септик. Чем короче и прямее будут эти линии, тем дешевле обойдётся их устройство и тем надёжнее они будут в эксплуатации.

Ещё один важный момент: как сделать проект дома самому, если застройка территории ещё не началась. Ведь в этом случае невозможно визуально оценить характер грунта, высоту стояния грунтовых вод и прочие важные параметры местности, от которых в первую очередь зависит выбор типа фундамента, возможность строительства подвала, устройства водопроводного колодца и септика. Потребуется, как минимум, бурение нескольких разведочных скважин на будущей стройплощадке.

За изменением уровня воды в скважинах наблюдают несколько днейИсточник www.rmnt.ru

Примеры и варианты планировки

План 1-этажного дома, в котором может проживать сразу несколько человек. Данная схема расположения комнат и планировка также подойдет для дачного загородного дома, особенно если вы часто собираетесь на выходные большой компанией.

Площадь дома:

• общая 73.5 м2;
• жилая 45.2 м2.

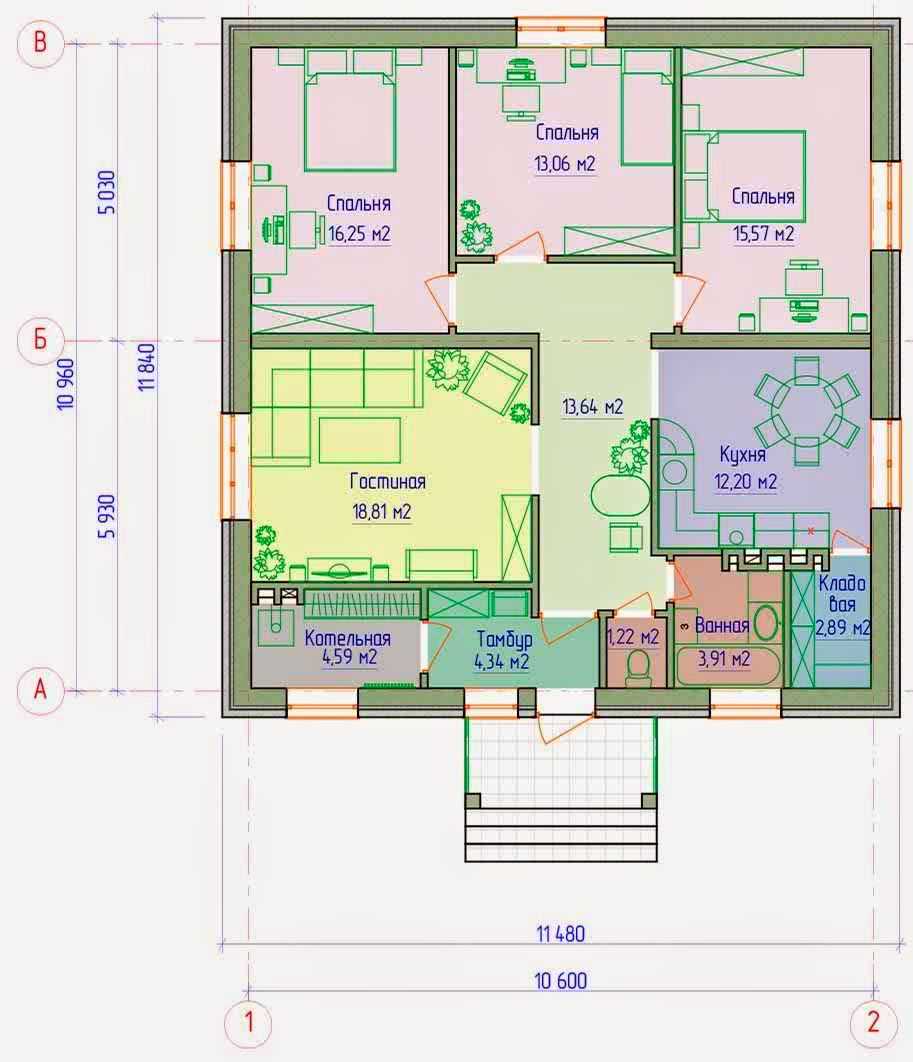

Вариант планировки одноэтажного дома 7х11

Данная планировка одноэтажного дома интересна тем, что архитекторы продумали план идеального расположения комнат, здесь кухня располагается отдельно от гостиной — это очень важно. С таким вариантом будет удобно принимать гостей, так как они не будут видеть все хлопоты хозяйки

Такая планировка дома очень подходит для большой семьи, дети могут развлекаться на веранде под присмотром взрослых. Продуманное расположение спален по диагонали — не создаст дискомфорта ни детям, ни родителям.

А если семья небольшая, то данная планировка не создаст неудобств, если гости захотят остаться на ночь. В таком доме будет всем уютно и комфортно.

Планировка одноэтажного дома 7х9 с террасой

Нетиповая планировка 1-этажного дома, в котором совсем отсутствует кухня, но зато есть возможность провести выходные и расслабиться в сауне. Для постоянного проживания такой дом не подходит, а для летнего отдыха на даче этот домик будет отличным вариантом.

Вариант нетиповой планировки одноэтажного дома 7х9

Площадь дома:

• общая 57.0 м2;
• жилая 33.3 м2.

Одноэтажный жилой дом, общей площадью 57 кв. м. подойдет для небольшой семьи из 2-3 человек. Из-за своей малой жилой площади (всего 33,2 кв. м.), такая планировка дома идеально подойдет для дачи или загородного домика, что объясняет полное отсутствие кухни. При этом присутствует вместительная сауна и большая терраса, на которой будет приятно отдыхать летом. В таком доме вполне комфортно можно переночевать и даже разместить несколько гостей в общей комнате. Так что недолгое пребывание в этом доме может оказаться очень уютным и комфортным.

Планировка одноэтажного дома с террасой

Современная планировка просторного 1-этажного дома без лишних хозяйственный подсобных помещений. На плане и чертеже вы видите только самые необходимые для проживания помещения, которые обладают достаточно большими размерами.

Площадь дома:

• общая 57.0 м2;
• жилая 33.3 м2.

Пример план одноэтажного дома с террасой

Просторный дом (общей площадью 57 квадратных метров) с удобной современной планировкой. Рассчитан на небольшую семью из двух-трех человек. Имеет две достаточно большие спальни, раздельный санузел, два гардероба. Все комнаты в доме объединяются одним большим помещением, зонально разделенным на холл, гостиную и кухню.

Кухня с гарнитуром углового типа имеет барную стойку, которая отделяет ее от гостиной (при необходимости, ее можно использовать в качестве столовой). Вдоль всей боковой стены дома тянется терраса. В доме есть камин, что придает ему особый комфорт и уют.

Шестиугольная планировка 1-этажного дома

План этого 1-этажного дома хорошо подходит для постоянного проживания в загородном доме, а не только для отдыха в выходные дни. Этому способствует наличие в данной схеме планировки трех спален.

Площадь дома:

• общая 77.1 м2;
• жилая 49.4 м2.

Оригинальная восьмиугольная планировка дома

Планировка такого типа чем-то напоминает ранчо. Этот одноэтажный дом подойдет прежде всего для большого земельного участка. С веранды мы попадаем в гостиную, которая является одновременно и столовой, совмещенной с кухней. Три просторные спальни позволят разместиться всем членам семьи. Планировка дома дает возможность в одной из них обустроить детскую комнату, примыкающую к спальне родителей.

В доме несколько входов, один из них можно использовать как «черный» ход для прислуги. Небольшая кладовка позволит хранить домашние заготовки или садовый инвентарь. Ну а сауна, примыкающая к ванной комнате, еще никому не вредила, а только приносила пользу.

Преимущества одноэтажного дома

Плюсы одноэтажного дома перед двух- и трехэтажными аналогами очевидны.

Вариант планировки одноэтажного дома 9×9

Для строительства классического дома в один этаж можно выбирать любой представленный на рынке материал, использовать практически любой вид фундамента, исходя из особенностей грунта, на котором будет возводиться дом. А также расположение всех помещений в одной плоскости и отсутствие лестницы – один из главных плюсов малоэтажной застройки.

Из-за отсутствия необходимости обустраивать межэтажное сообщение, можно отказаться от использования просторных прихожей или холла, а высвободившееся место задействовать под другие нужды. Одноэтажным домом также будет считаться постройка с цокольным этажом и коттедж с мансардой. Несмотря на три полноценных действующих уровня, фактически дом остается одноэтажным. Но полезной площади, которую можно эффективно использовать, оказывается в разы больше.

Дом в один этаж можно совместить с гаражом, объединив их общей крышей. Такой вариант подойдет как для просторных одноэтажных строений, так и для малогабаритных проектов.

Проект и планировка небольшого коттеджа размером 6×6

В этом случае дом с гаражом представляют собой единый стилистический ансамбль, пользоваться таким гаражом значительно удобнее и комфортнее, так как помещение можно сделать отапливаемым, а попадать внутрь можно непосредственно из дома.
