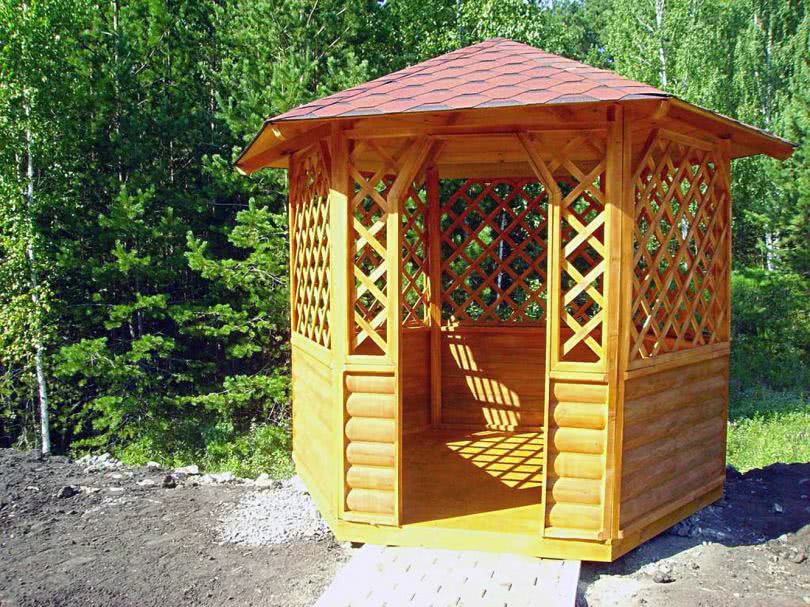

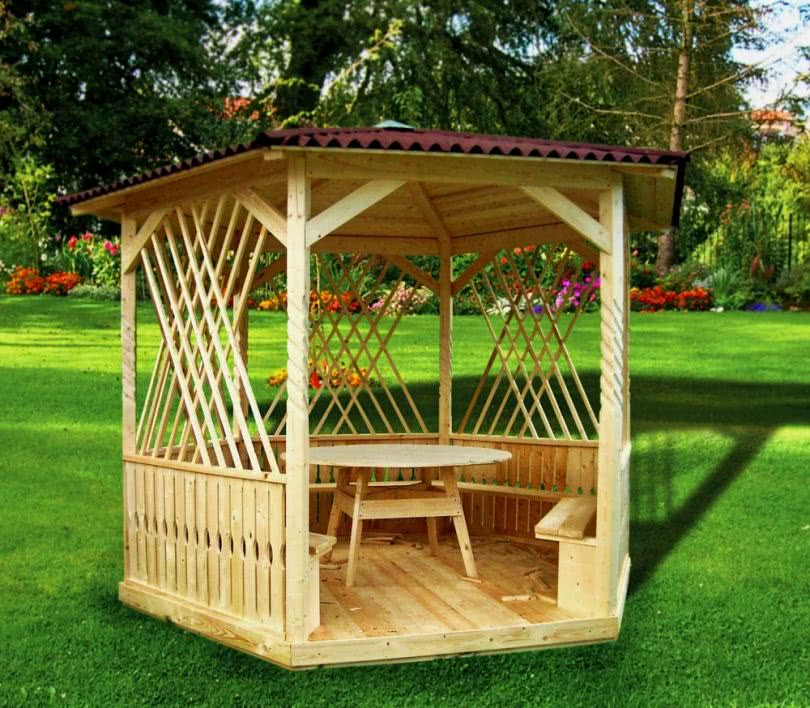

Возведение шестигранной беседки
Построить альтанку с шестью углами несколько сложнее, хотя порядок работ сохраняется. Для сооружения обычно применяются такие материалы:
- брус 15 х 15 см – на горизонтальные балки;
- брус 10 х 10 см для стоек;
- доска 10 х 5 см идет на устройство кровли.
Чертеж фундамента с уложенными балками
Для начала на плане участка нарисуйте эскиз будущего строения – правильный шестиугольник. Впишите его в площадь, выделенную под строительство, и определите местонахождение центра конструкции. Теперь можно приступать к разметке во дворе.
Поскольку шестигранные садовые беседки отличаются по форме, разметка участка отнимет больше времени. Чтобы отметить точки монтажа столбов фундамента и вертикальных стоек беседки, найдите центр сооружения и вбейте в землю колышек, сверяясь с чертежом. Затем привяжите к нему веревку, чья длина равна половине внешнего размера павильончика, а на конце закрепите палку. Получится импровизированный циркуль, которым вы начертите на земле окружность. Разбив ее на 6 равных отрезков, вы определите положение опор.
Чертеж шестиугольной беседки
Дальше работайте по известному алгоритму:
- Выложите в намеченных точках столбчатые фундаменты, как об этом рассказано в предыдущем разделе.
- Положив на фундаментные столбики рубероид, прикрепите к ним балки из бруса, соединенные между собой вполдерева. Посередине установите 3 промежуточных лаги (можно из кругляка) для укладки полов.
- Поставьте 6 вертикальных стоек и зафиксируйте их к балкам на уголках. Соедините верхние концы опор досками и поставьте перила, тем самым ужесточив каркас беседки.
- Соберите стропильную систему. Основанием должен служить шестигранный элемент, вытесанный из дерева, к нему примыкают стропила, идущие от каждого угла и середины грани (показано на фото). Смастерите обрешетку и настелите кровельное покрытие из выбранного материала.
- Настелите полы и выполните отделку стен.
Устройство стропильной системы
При желании из большой шестигранной беседки можно сделать зимний сад. Для этого понадобится застеклить все проемы и предусмотреть монтаж печки с дымоходом. Порядок ведения строительных работ подробно показан на видео:
Из металла и дерева: как сделать беседку своими руками?
Если вы решили возвести металлическую конструкцию, то лучше использовать профильную трубу, толщина стенок которой должна составлять не меньше 2 мм. Это объясняется тем, что круглые трубы сложнее варить.
Если предполагается использовать кровлю из легкого материала: гибкая черепица, профлист или шифер, то для стоек подойдет профиль с сечением 50Х50 см. А в случае с черепицей, рекомендуется использовать трубу с сечением 75Х75 см. В качестве перемычек можно использовать металлический профиль, сечение которого не превышает 50Х50 см.
Выбранную площадку нужно очистить от мусора и травы, чтобы она не гнила под полом. Затем вырыть яму, засыпать ее слоем песка. Трубы можно устанавливать непосредственно в грунт.
При помощи бура сделать неглубокие ямы, около 90 см. В них вставляются трубы и засыпаются щебнем или строительным мусором, после чего тщательно все трамбуется. Стойку нужно залить цементным раствором.
Вертикальные стойки нужно проверить при помощи отвеса.
Если требуется немного приподнять конструкцию, то рекомендуется использовать фундаментные блоки. Затем разместить их по всей площади, как показано на изображении ниже.
На следующем этапе делается нижняя обвязка, для этого трубы с сечением 50Х50 мм укладываются на бетонные блоки. Угли свариваются аппаратом. Для перемычек подойдет профиль с сечением 40Х20 мм, на них будут укладываться доски.
Профиль нужно покрыть грунтовкой, особенно в местах соединения. Высота стоек должна быть чуть более двух метров. Чтобы их усилить, следует приварить укосины.
Средняя обвязка должна быть на высоте около одного метра. Для этого используется труба с сечением 40Х20 мм. Для придания жесткости, рекомендуется закрепить вертикальные стойки, как показано на изображении ниже
Если в качестве кровли будет использоваться битумная черепица, то стропилы крыши нужно делать из деревянного бруска, с сечением 75Х40 мм. Обрешетку можно сделать из деревянной вагонки. В верхней части стропилы крепятся при помощи саморезов.
Посредине закрепить доску, и к ней прибить брус, на который будет опираться стропильная система.
На изображении ниже, показано, как нужно закрепить деревянные укосины из бруса с сечением 75Х40 мм.
После этого нужно расстелить битумную черепицу.
Для пола используется доска с сечением 70Х40 мм, а для стен доска 70Х20 мм.
Вот таким образом можно за несколько дней возвести конструкцию с использованием двух видом материала. Для монтажа конструкции, нужно иметь опыт работы со сварочным аппаратом, а на остальных этапах, трудностей не должно возникнуть.
Немного теории: какие бывают беседки
Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.
Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.
С полом и без
Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.
Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.
Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент
Следующее, чем различаются беседки – это материалом изготовления.
Материалы
Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.
При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.
Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.
Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.
Бескаркасные беседки
Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.
По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.
Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.
Крыша
Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.
Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.
Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.
Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.
Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.
Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.
Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.
О том же, как построить своими руками разберем далее.
Финишная отделка постройки
Для отделки беседки можно использовать разные виды материалов. Даже сами перила многие делают из того же бруса, но гораздо красивее будут готовые выглядеть деревянные перила с красивыми балясинами. Для их крепления в нижнем бруске делаются отверстия при помощи насадки «перо».
Каждая деталь вставляется в подготовленное отверстие. Чтобы временно их зафиксировать на опорные столбы нужно прибить рейку. Далее на верхнюю часть балясин накладывается планка от перил и закрепляется при помощи саморезов. На планку и на нижнюю сторону перил там, где выемка, наносится клей ПВА. Перила прижимаются к планке. Для прочности их нужно закрепить к столбам при помощи уголков.
Деревянные перила, установленные на фигурные балясины при помощи специальной планки. Балясины монтировались в специально просверленные отверстия в нижнем бруске

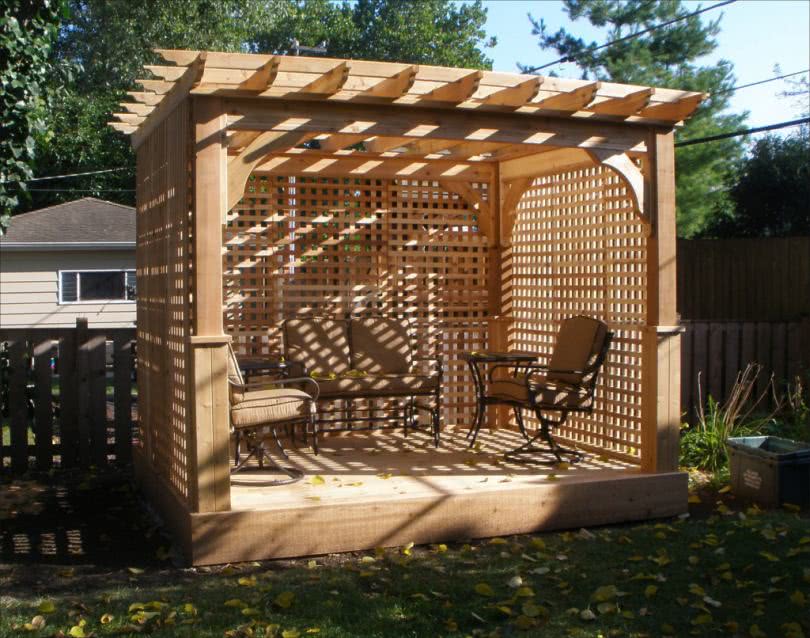

Также можно изготовить решетчатые экраны для того, чтобы закрыть внутреннюю часть беседки от посторонних глаз. Такие реечные шпалеры можно изготовить самим.
Сначала нужно сделать раму из брусков, соединив их на ус или встык. На раме необходимо сделать разметку. Первая рейка будет идти по диагонали, остальные параллельно ей с определенным шагом в обе стороны к противоположным углам. Крепление производится саморезами.
Точно также рейки крепятся вторым рядом, для создания решетки. Рейки не обязательно сначала обрезать точно по размеру. Их можно подравнять по краю рамы после закрепления. Такую шпалеру можно закрепить между перилами и опорными столбами беседки. Рама будет смотреть внутрь, а места крепления решетки наружу. Если сверху места крепления закрыть рейками одной ширины с брусками рамы, то вся конструкция будет выглядеть аккуратней.
Схема построения шестигранной беседки из дерева. По низу выполнена отделка из решетчатых экранов, что визуально придает беседке легкость
Некоторые умельцы используют для перил и балясин природные материалы, найденные в лесу: стволы и сучья деревьев, очищенные от коры и покрытые лаком.
Если планируется сделать беседку теплой, такой, чтобы там можно было находится в более прохладную погоду. То нижнюю часть нужно полностью зашить доской. В верхней части беседки к опорным столбам крепится брус-перемычка.
Такие перемычки устанавливаются параллельно перилам, ниже верхней точки опорных столбов на 200 – 300 мм. Этот верхний промежуток также нужно зашить досками. Между перилами и верхней перемычкой на холодный период времени устанавливаются специальные стеклопакеты. Для утепленных беседок следует установить легкую щитовую дверь.
В местах, где часто бывают ветра, одну из стен беседки можно полностью обшить доской. Также следует поступить, если соседний участок находится близко, а вы хотите отгородиться от посторонних глаз.
По окончании строительства, кроме антисептической обработки, деревянную беседку нужно покрасить или покрыть лаком. Это защитит постройку и придаст ей более благородный вид. Крашенная поверхность легко чистится, за ней легко ухаживать.
Проекты беседок – строим своими руками
Чертеж беседки из дерева, 6 гранная конструкция
Схема основание и крыша 6 угольной постройки
Чертежи 8 угольной вытянутой конструкции
Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.
Схема, как построить беседку в японском стиле
Схема сборки деревянного домика гриль
Беседка своими руками чертежи, фото конструкции из металла
Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса
Чертеж, как сделать беседку на даче своими руками
Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита. Чертеж беседки из металла, фото простой конструкции с элементами ковки
Чертеж беседки из металла, фото простой конструкции с элементами ковки
Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.
Шестиугольная конструкция из металлопрофиля
Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.
Чертеж сварной переносной конструкции с поликарбонатной крышей
Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами
Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.
Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции
Летняя конструкция из поликарбоната, схема как сварить каркас из металла
Чертеж деревянной постройки из бруса, украшенной деревянной решеткой
Закрытая конструкция с решеткой, проект шестигранной постройки
Схема бревенчатой постройки в русском стиле
Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.
Чертеж односкатной постройки из бруса
Чертеж комбинированной летней постройки с мангалом, размещение основных зон
Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.
Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства
Строим беседку
Закладываем основание
Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:
Закладка фундамента под шестиугольную конструкцию
На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.
- В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
- В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
- При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм и длиной около 150 мм.
Использование закладной арматуры
- Опоры тщательно выравниваем и бетонируем.
- После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри — они будут играть роль соединительных элементов.
Вариант соединения деталей нижней обвязки
Затем делаем пол:
- Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
- На лаги монтируем половую доску или временный настил из необрезных досок.
- При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.
Возводим каркас
Следующий этап постройки беседки на дачном участке своими руками — возведение каркаса:
- На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
- Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными — все зависит от особенностей устройства каркаса.
Фото паза в верхней части опоры
- Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.
- На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
- Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.
Верхняя обвязка со стропилами
Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше — ухудшится защита от дождя.
Выполняем отделку
Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.
Нам остается лишь выполнить отделку беседки:
Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.
Установка перил
- Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
- Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.
Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:
- Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
- Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
- Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.
На завершающем этапе выполняем такие работы:
- Если необходимо, заменяем черновой дощатый настил на чистовой пол.
- Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
- Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.
Деревянные детали нужно защитить с помощью специальных составов
- Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
- Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.
Садовая беседка своими руками
Чертежи беседки
Вы должны хорошо представлять стиль, форму и размер будущей беседки. Беседка должна сочетаться по стилю с домом. Нелепо будет выглядеть дом в готическом стиле и беседка в японском. Желательно кровельный материал использовать такой же, как на доме.
Выберите место под будущее строение и представьте масштаб деревянной беседки, она должна смотреться соразмерно дому. На маленьких участках уместно возводить беседки прямоугольного или квадратного сечения. Если площадь участка позволяет, то рассмотрите конструкции более сложных и даже неправильных форм.
Проектируя крышу, учтите: уклон должен быть не меньше 15 градусов и не больше 45. Чем больше площадь беседки, тем выше делается крыша. Соблюдение этого правила позволит грамотно сохранить пропорции и уменьшить нагрузку кровли на стены.
Когда планирование завершено, приступайте к декору и коммуникациям. Определитесь с дорожкой, которая будет соединять строения на участке. Подберите растения и деревья, которые хотели бы видеть в зоне отдыха.
Лучше всего сделать чертёж и заранее подготовить необходимые инструменты, купить материалы.
3 этап – инструмент и материалы для строительства беседки
Для работы нужно приготовить: лопату, строительный уровень
(при размерах основания свыше 3-х метров, целесообразно использовать водный),
отвес, рулетку, веревку для разметки, колья, ножовку, лобзик, молоток, дрель,
шуруповерт.
Из материала понадобятся: песок, щебень, цемент,
пиломатериал, метизы и крепежные элементы, материалы для обработки древесины
(пропитка, краска, защитные составы), кровельный материал.
О том, как выбрать дерево для беседки нужно рассказать более
детально. Ведь, несмотря на дешевизну и доступность дерева, его экологичность и
способность вписаться в любой дизайн участка, оно обладает такими недостатками
как недолговечность и потребность в постоянном уходе.
Чтобы продлить срок службы дачной беседки из дерева нужно
обратить внимание на такие факторы как:
порода древесины: более пригодны хвойные породы
(лиственница, сосна) или же лиственные (дуб, ясень);
Примечание. Древесина бука не противостоит повреждению
древесными жучками и не коробится на солнце. Ель подвержена повреждению
грибком.
вид пиломатериала. Для строительства беседок используют
бревно, брус (профилированный или клееный), доску. Сегодня модно оформлять
ландшафт участка в русском стиле, составляющей частью которого становятся
беседки из бруса или беседка из оцилиндрованного бревна. Использование этих
материалов хорошо еще и тем, что они не требуют дополнительной защиты или
декоративной отделки (облицовки);
Выбирать древесину нужно с учетом стиля беседки.
Классический стиль требует создания эффекта легкости, а значит, для работы
нужны – брус на опоры и рейки для отделки. Летняя беседка из дерева в восточном
стиле характеризуется открытой конструкцией и значительным количеством
элементов декора. Этнический стиль, например, русский, предполагает
использование грубо обработанных бревен. Стиль «лесной» требует, чтобы материал
максимально гармонировал с окружающей средой. В данном случае, в виде опор
часто используются обработанные стволы деревьев с крупными ветками (сучками).
Эскизы беседок с чертежами и размерами
Имеющиеся размеры можно пропорционально увеличивать или уменьшать
Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной
Простая беседка из дерева
Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.
Квадратная беседка из дерева для дачи или сада
При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.
Проблемные узлы при устройстве шатровой крыши на беседкеПримерно так можно разметить ее по высоте и набить обрешетку под кровельный материал
Беседка в китайском стиле (с чертежами и размерами)
Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.
Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки
Большая беседка на фундаменте
Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.
Большая беседка под остекление
Чертеж беседки-качели
Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.
Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.
По этому чертежу можно построить беседку-качели своими руками
Виды деревянной беседки
Тематическое строение принято считать стационарным, т.е. одновременно самостоятельным и пригодным для длительного срока службы в одном месте. Это дает повод строить беседки следующих видов:
- Открытые;
- Полузакрытые;
- Закрытые.
У всех конструкций есть один общий элемент – кровля. В остальном они разнятся между собой: закрытые беседки располагают стенами и обшивкой, у полузакрытых конструкций присутствуют только несущие кровлю столбы и деревянная решетка, открытая и вовсе может демонтироваться.
Кто-то умудряется пристроить беседку к дому. Но такой подход больше тянет на бельведер или перголу, которые по умолчанию требуют возвышения.
Сборка крыши
Строя беседку своими руками, крышу нужно начать собирать на земле, а уже потом поднять ее на высоту и закрепить на каркасе.
Такой подход более безопасен и удобен, позволяет быстро создать каркас и обшить его материалов, останется только закрепить ее.
Первоначально собирается и устанавливается стропильная система. Она будет отличаться в зависимости от размера и типа возводимой беседки.
После того, как стропильная система будет готова, ее обшивают кровельным материалом. На этом этапе работ нужно учитывать небольшой свес крыши. Это необходимо для того, чтобы в непогоду дождь не заливал в беседку.
Фундамент
Для того чтобы беседка стояла долгие годы, нужно серьезно подойти к выбору фундамента – это самая главная часть для любого строения.
Самая частая ошибка начинающих строителей – приобретение некачественных стройматериалов в попытке сэкономить. Также бытует мнение, что если беседка сделана из дерева, то она достаточно легкая и прочный фундамент ей не нужен, – это заблуждение.
Приведем несколько советов по возведению фундамента.
Прежде всего нужно расчистить местность, на которой в будущем будет строиться беседка. Для этого снимается верхний слой грунта во избежание воздействия излишней влаги на материалы.
Затем нужно начертить контур будущей постройки и выбрать тип фундамента: столбчатый, ленточный или свайный
Чаще дачники делают выбор в пользу первого.
Особое внимание нужно уделить степени промерзания почвы
Для столбчатого фундамента это особенно важно, так как он залегает глубже
В песчаном грунте фундамент должен быть глубиной в 40-60 см, для подвижной почвы – около 80-100 см.
Не стоит забывать о гидроизоляции: без нее ни один фундамент не будет прочным.
Дополнительными материалами для фундамента могут служить металлические трубы, заполненные бетоном, бетонные блоки, деревянные балки и прочее.
7 этап – каркас деревянной беседки: обвязка и опоры
Обвязка (нижний ряд пиломатериала) выполняется только после
того, как бетон полностью застыл. В зависимости от вида фундамента это может
занять 1-2 недели. Для обвязки используется только сухой пиломатериал. В
противном случае, основание строения может перекоситься, что отразится на
прочности пола и всей конструкции.
Чтобы стыковать брус (или другой пиломатериал) достаточно
вырезать в нем четверти, уложить, а также закрепить между собой и фундаментом.
Варианты крепления бревна при строительстве беседки из сруба
показаны на фото
Далее на обвязку из бруса устанавливаются опоры, которые
крепятся к обвязке. Схема ниже показывает способы крепления стоек беседки к
обвязке.
Примечание. Если опоры установлены в почву, тогда обвязка
устанавливается на них.
Важный момент. Столбы (опоры) многоугольной беседки
устанавливаются по углам конструкции в обязательном порядке. Причем, у входа в
беседку при необходимости устанавливается две дополнительные опоры. Столбики
соединяются между собой временными, а затем и постоянными горизонтальными
перемычками. Обычно, в дальнейшем, они используются в качестве ограждения или перил.
Сверху опоры также связываются между собой одним из способов, показанных выше.
Это придаст конструкции дополнительную жесткость. А установленные бруски будут
использованы для подшивки кровли или навеса.
Совет. Установка раскосин (упоров, которые устанавливаются
под углом в 45° к опоре) внизу опор придаст им большую устойчивость. Раскосины
скрываются скамейками.
Чтобы будущий пол не прогибался под тяжестью пользователей,
нужно установить дополнительные брусья – лаги.
Примечание. Лаги устанавливают перпендикулярно тому, как
будут уложены доски пола.
Если конструкция основания достаточно большая, или
многоугольная нужно предусмотреть установку дополнительных брусьев в несколько
слоев, как показано на фото. Тогда нижний ряд будет выполнять функцию опор, а
верхний – функцию опор и лаг для крепления половой доски. К тому же, на
дополнительные брусья, уложенные в виде долек апельсина уложить доску пола
сложно.
Примечание. Лаги устанавливаются на расстоянии 500-600 мм.
друг от друга и 230-300 мм. от стен.
Создание проекта постройки
Чертеж может быть разнообразными. Некоторые мастера создают оригинальные беседки, которые оснащены бербекю зонами. Первоначально создается простой эскиз в 2 проекциях: профильной, фронтальной.
Также следует помечать на чертеже размеры сторон домика, высоту элементов бруса. Желательно обозначить разновидность кровли, а также области для оконных и дверных проемов, а также участки размещения стационарной меблировки.
На чертеже сначала рисуют строение фундамента и крышу. Также необходимо пометить на проекте различные технические модули, которые включают стропильную систему, ступеньки, стойки.
Особым этапом при разработке конструкции является разметка электрической проводки для освещения, обогрева и т.д. Также на эскизе необходимо схему прокладки водоснабжения, если оно будет подводиться к беседке.
