Технология возведения фундамента
Надежность монолитного основания зависит от качества бетонной смеси и грамотно выполненного усиления. Армирование плитного фундамента – это очень ответственный и сложный процесс, который выполняется непосредственно перед заливкой фундамента. Полностью все работы по изготовлению бетонного основания производят по таким этапам:
- Очищается площадка, и производится разметка.
- Выкапывают котлован нужного размера.
- Формируют дренажную систему.
- Засыпают и уплотняют основу из песка с гравием.
Подушка под фундамент из песка и щебня Источник designwow.ru
- Укладывают гидроизоляцию.
- Собирают и фиксируют опалубку.
- Устанавливают арматурный каркас и производят армирование основания.
- Конструкцию заливают бетоном.
Действующие нормы регламентируют схемы обвязки монолитных фундаментов, которые применяют для постройки различных зданий. Усиленное бетонное основание стальными прутками – залог надежности будущей постройки. Прокладка арматуры улучшит такие характеристики фундамента:
- усиливает прочность монолитного основания, дает способность воспринимать повышенные нагрузки;
- предотвращает риски усадки постройки, которые связаны с недостаточной прочностью основы;
- не допускает деформацию монолитного бетонного основания под воздействиями негативных факторов высокого уровня грунтовых вод.
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
Чтобы согнуть металлический прут существует два способа:
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
Для вязки существует специализированная «вязальная» проволока
Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Армирование монолитной плиты перекрытия
Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:
Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.
Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.
https://youtube.com/watch?v=2QvmDXyhsR8
Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.
Стоит рассмотреть несколько вариантов армирования.
Почему необходимо армирование?
Фундамент, вне зависимости от того, какого он типа, делают, чаще всего, из бетона. Материал этот имеет особенность: он выдерживает большое давление и сжатие, но плохо справляется с воздействием на изгиб и растяжение.
При строительстве любых сооружений редко удается распределить нагрузки равномерно. В итоге возникает момент изгиба, что может обернуться разрушением бетонной конструкции.
Армирование плитного фундамента достаточно трудоемкий процесс, поэтому, если нет опыта, лучше доверить это специалистам
Армирование плитного фундамента выполняют для того, чтобы усилить монолит именно по данному показателю. В итоге получается своего рода дуальная конструкция (несмотря на то, что это монолит), где бетон держит вес, арматура противостоит растяжению и линейной деформации.
Крепление вязальной проволокой
Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.
Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.
Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.
Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.
Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.
Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru
Расчет арматуры для фундамента
Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.
Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.
Расчет арматуры для фундамента
Расчет арматуры для плитного фундамента
Плитный фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.
До начала расчета необходимо определиться с маркой арматурного прутка.
Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать ребристый арматурный пруток класса A-I диаметром от 10 мм.
Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.
Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.
Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.
https://www.youtube.com/watch?v=3Ied–_3D48
Образец установленной арматуры для фундамента
Пример расчета
Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.
- Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
- Количество прутьев продольной арматуры вычисляют так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
- Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
- Общее количество прутка на две арматурных сетки равно: (270+270)·2 = 1080 м.
- Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
- Таким образом, для выполнения фундамента необходимо:
- 1080 метров прутка класса A-III D16;
- 540 метров прутка класса A-I D6.
- По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.
Сумарная площадь сечения стержневой арматуры
- Расчет вязальной проволоки зависит от применяемого инструмента. При вязке крючком средний расход проволоки равен 40 см на одно соединение. Количество соединений в одном ряду равно 1350, в двух – 2700. Расход проволоки составит 2700·0,4 = 1080 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 1080·6,12 = 6610 г = 6,6 кг проволоки.
Расчет арматуры для ленточного фундамента
В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно.
Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм.
В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.
Образец установки арматуры для ленточного фундамента
Ошибки при монтаже армирующей конструкции
Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:
- стержни соединенные встык, приведут потере прочности каркасной конструкции;
- при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;
Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru
несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;
если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;
особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;
установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы
В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.
Какие материалы используются?
Кроме всего прочего, нужно побеспокоиться о том, чтобы правильно подобрать материал, который можно использовать. Для изготовления плиты перекрытия, как было сказано выше, предпочтительнее применять цемент марки 200 и выше. Поскольку как раз этот цемент характеризуется наиболее высокой степенью прочности – показателем, который в особенности имеет значение в приведенном случае. Как-никак масса панели равняется ориентировочно 500 кг/м2.
Ввиду того что монолитное перекрытие главным образом работает на излом, базисной является конкретно нижележащая арматура, которая вытягивается при эксплуатации. Для ее создания в отдельных эпизодах применяются прутья с большим сечением, чем для верхнего слоя. В зонах сопряжения панелей с опорами положение немножко иное. Тут на верхние прутки аналогично воздействуют внушительные нагрузки, в связи с этим ее в дополнение усиливают. Когда плита базируется на колоннах или между опорами, имеющими довольно-таки большие пролеты, применяется арматура, располагаемая в поперечном направлении армируемой конструкции, класс которой А240С либо А240 (строительная арматура с гладкой поверхностью).
Способы изготовления сеток и каркасов
Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.
При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.
Вертикальные хомуты можно изготовить как на фото ниже:
Паук из арматуры диаметром 8-10 мм.
Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.
Шаблон поможет при вязке арматуры.
Этапы армирования
- Самое первое — нарезать проволоку нужных размеров, примерно около 20 см.
- Затем раскладывают прутья по всему периметру плитного фундамента, чтобы арматуру сразу можно было поставить на своем месте.
- Устанавливают прутья и возле опалубки фундамента.
- Закрепляют при помощи ниток в нижней части стоек горизонтальный прут на расстоянии 5 — 8 см от земли.
- На следующем этапе при помощи крюка связывают прутья, узел делают в виде восьмерки, крепление должно быть прочным и надежным.
- По такой же методике подвешивается и следующий горизонтальный прут.
- Также сооружают второй ряд армокаркаса.
- Два вертикальных ряда фиксируют при помощи горизонтальных перемычек, расстояние между ними допускается 1−1, 5 метра.
- Если армирование произведено правильно, выполняют укладку бетона. Бетон используют с минимальным количеством воды для большей прочности.
Нужно не забывать, что каркас из арматуры устанавливается в два ряда, крепится армокаркас к опалубке, это позволяет сетке не деформироваться и повышает прочность опалубки. Чем дальше два ряда друг от друга, тем прочность плиты больше. Также иногда используют такой способ армирования, когда прутья могут выходить наружу на 30 см и больше, этот делается с учетом заливки цоколь. Для создания каркаса из арматуры рекомендуют использовать форму прямоугольника или квадрата, сложных форм лучше избегать
Кроме этого, самым главным в армировании считается связка прутьев, так что этому моменту нужно уделять особе внимание, не экономить на материале и соблюдать все нормы
Связывание арматурного каркаса
Если до проведения строительных работ были произведены расчеты максимальной нагрузки, создаваемой конструкцией здания на фундамент, способ соединения выносится непосредственно в рабочий чертеж. Но на практике для объединения элементов металлического каркаса применяется метод связывания или сварка. При этом от сварки строители постепенно отказываются, поскольку нагрев металла становится причиной его деформации и изменения структуры. Метод связывания лишен подобных недостатков, обеспечивая решетку дополнительной гибкостью.
Несколько советов по правильной вязке арматуры:
- При соединении прутков по длине оставляется нахлест порядка 250 мм или больше;
- Используя стержни различного диаметра, более тонкие следует расположить сверху;
- Вязка предпочтительнее сварки, только в исключительных ситуациях следует переходить на сварочный метод;
- В зонах повышенного прогиба конструкция усиливается дополнительными прутками.
Пример схемы (чертежа) армирования плитного фундамента.
Порядок возведения каркаса для армирования фундаментных плит:
- Создание опалубки по внешнему периметру, установка рулонного гидроизолирующего материала;
- Монтаж горизонтального пояса арматуры на высоте 50 мм от нижерасположенной песчано-гравийной подушки. Необходимо следить, чтобы прутки не касались стенок опалубки и подушки;
- Установка вертикальных прутьев с шагом 20-40 см. Они связываются с элементами горизонтального пояса в нижнем основании. По углам вертикальные прутки можно устанавливать с меньшим шагом, укрепляя их продольными прутками, чтобы увеличить прочность конструкции;
- Для элементов горизонтального пояса лучше выбрать интервал в 15 см или меньше (в зависимости от толщины плиты);
- Верхняя кромка вертикального пояса должна находиться выше плиты, чтобы объединить армирующий слой плиты фундамента с конструкцией стен.
Далее вся конструкция будет залита бетоном.
Основные ошибки монтажа
При выполнении усиления плитной фундаментной основы схема армирования составляется в строгом соответствии с технологиями.
Предлагаем ознакомиться Как сделать фундамент из покрышек для бани своими руками: схема, видеоинструкция
Если возникает необходимость, данная схема может предполагать неравномерное распределение стержней. Места, в которых намечается установка несущих межкомнатных перегородок и колонн (зоны продавливаний), подлежат дополнительному усилению.
Арматура закладывается одним слоем, если толщина плиты не превышает пятнадцати сантиметров. В остальных случаях рекомендуется устраивать арматурный каркас.
Расчеты под плитно-свайный фундамент выполняются отдельно, при этом учитывается расположение свайных опор и материал, из которого они изготавливаются. В каждом из случаев армирования плит чертеж составляется по предварительным расчетным данным.
Параметры плит
Чаще всего арматура укладывается двумя рядами, совместные действия которых обеспечиваются вертикальными стержнями. Отступ между стержнями должен быть равен шагу основной металлической конструкции. Армирование на торцах плиты выполняется хомутами П-образной формы, минимальная длина их равняется двум параметрам толщины основы.
Стержневой обвязкой должны быть охвачены все ряды, чтобы обеспечивалась надежность восприятия крутящего момента на краях фундамента, и была возможность анкеровать концы продольных стержней.
Зоны продавливаний
В опорных точках вертикальных конструкций выполняется раскладка прутков с уменьшенным шагом армирования. Если по всей ширине фундаментной плиты стержни выкладываются с шагом в двадцать сантиметров, то в местах размещения перегородок рекомендуется это расстояние сократить до десяти. Это позволит предупредить появление трещин и продавливаний.
При армировании монолитного фундамента следует выполнять совместную обвязку каркасных элементов плит и стен. При бетонировании основания необходимо оставлять части вертикально размещенных стержней, в дальнейшем выполняющих роль связующих звеньев. Такие концы запускаются в основу, края загибаются на уровне двух размеров высоты плиты, затем выполняется привязка к главному каркасу.
Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:
на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;
- засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
- на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
- плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
- ошибкой является применение в качестве спейсеров камней;
- арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
- перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
- шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
- со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
- под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.
Предлагаем ознакомиться Фундамента для каркасной бани своими руками
Это наиболее грубые ошибки, способные однозначно оказать негативное воздействие на эксплуатационные показатели фундаментной основы. Есть и более неочевидные особенности, про которые могут рассказать только опытные специалисты.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.
Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

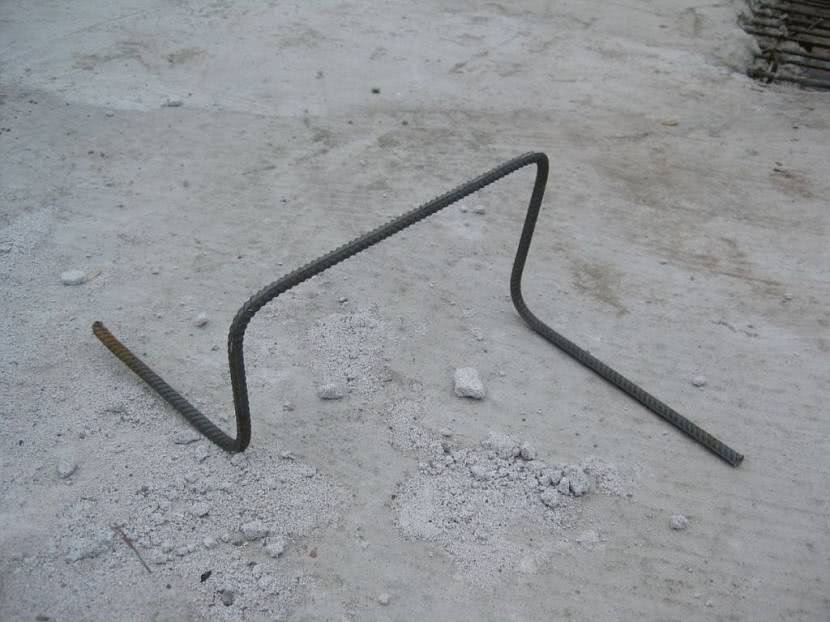

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Зачем бетону армирование?
Все знают, что бетонные блоки обладают довольно высокими прочностными характеристиками. Изделия на основе цементного раствора отличаются высокой прочностью на сжатие — то есть, легко переносят прямое давление. Но есть у бетона один недостаток: он довольно хрупок при растяжении. Если вам кажется, что бетонные блоки при эксплуатации не растягиваются, то вы заблуждаетесь.
Схематичное изображение процесса растяжения бетонной монолитной плиты основания здания
Именно процесс растяжения происходит при любой подвижке здания:
- проседание с течением времени под собственным весом;
- смещение в результате движения нестабильного грунта;
- изменение нагрузок в процессе надстроек или капитального ремонта.
Именно усиление бетонного блока путем армирования значительно улучшает его характеристики на изгиб и растяжение.
Материалы усиления
В зависимости от размера плиты и способа её использования, усиление может быть выполнено различными материалами:
стальные прутки;
Металлические стержни периодического профиля для армирования
композитная арматура;
Стеклопластиковая арматура
фиброволокно.
Фиброволокно для армирования
Самые серьезные и ответственные части здания следует усиливать сеткой из стальных стержней.
Металл используется при устройстве:
- бетонных фундаментов;
- монолитных лестничных маршей;
- формировании плит перекрытия.
Такой способ усиления самый прочный и надежный, но и самый затратный. Цена сопоставимого количества металла значительно отличается от стоимости композитной арматуры.
Различные виды композитной арматуры могут быть использованы при устройстве базовой основы на земле под легкие постройки. При этом, материал композита больше в диаметре, чем заложенный в проекте металлический стержень. Узнать размер требуемого прутка можно из таблицы ниже.
Соответствие прутков различного диаметра стальной и пластиковой арматуры по эксплуатационным качествам
Фиброволокно используют для укрепления цементных блоков небольших размеров, например, брусчатки или газобетенонных блоков, используемых в строительстве стен зданий. Армированная бетонная плитка имеет большую прочность, что значительно увеличивает срок её эксплуатации.
Плита бетонная армированная 500х500х50 для обустройства придомовых территорий
Зачем производят армирование
В основу фундамента входит бетон, который способен выдерживать сжатие, но при этом имеет низкую прочность при изгибах и растяжениях. При постройке здания на бетонном основании нагрузка по нему будет распределена неравномерно – это способствует возникновению изгибающих моментов. Данная особенность очень опасна для бетонных конструкций, поэтому установка арматуры или армирующих сеток призваны нейтрализовать негативное влияние этих сил. Сочетание бетона, который принимает на себя сжимающие нагрузки с арматурой, воспринимающей изгибы, обеспечит надежность конструкции.
Вязка арматуры
Скрепление пересекающихся стержней между собой — кропотливая и трудоёмкая работа. Но её нельзя избежать при армировании конструкций. Для этого используют мягкую вязальную проволоку толщиной от 0,5 до 2,5 мм. Приспособление для работы — крючок арматурщика — каждый специалист подбирает себе сам. Есть небольшой ассортимент заводских моделей, но в подавляющем большинстве случаев крючок изготавливают на месте из прута проволоки Ø 8–12 мм.
Для облегчения труда арматурщика есть развитые формы вязального крючка:
- Заводской арматурный крючок. Между ручкой и стержнем крюка установлен подшипник.
- Автоматический крюк. Вращается за счёт пружины в рукояти, соединённой с жалом.
- Вязальное устройство (пистолет). Операция автоматизирована, пистолет сам поджимает стержни и вяжет проволоку.
При создании каркасов для разных элементов применяют разный шаг вязки. Чем более ответственный участок — тем плотнее будут расположены узлы.
| Наименование элемента | Шаг ячейки, мм | Шаг узла, ячеек вдоль х ячеек поперёк |
| Подбетонка, отмостка | 150–250 | 3 х 3 |
| Лежачая плита, лежачая балка (армопояс) | 150–200 | 2 х 3 |
| Балка фундамента, висячая балка | 100–160 | каждое пересечение |
| Висячая плита (перекрытие, балкон) | 100–160 | 2 х 2 |
| Колонна, упорная стенка | 100–160 | 2 х 2 |
| Бортик | 120–160 | 3 х 3 |
| Стена здания | 100–160 | 2 х 2 |
https://youtube.com/watch?v=0kCB-x5Jbmk
Арматурные работы часто сопряжены с установкой опалубки, которую часто смазывают маслом для облегчения демонтажа. Внимательно следите за тем, чтобы масло не попадало на стержни — это приведёт к отсутствию сцепления между бетоном и арматурой. Использование сильно окисленной арматуры категорически нежелательно.
Метки: арматура, стена
