Плита перекрытия: разновидности, сфера применения и принцип монтажа своими руками

Оглавление

Маркировка

Паспорт плиты перекрытия

Застройщику не обязательно знать тонкости технологии, с использованием которой изготавливается многопустотная плита перекрытия. Достаточно научиться правильно расшифровывать маркировку.

Ее выполняют в соответствии с ГОСТ 23009. Марка плиты включает три буквенно-цифровые группы, разделенные дефисами.

Первая группа содержит данные о типе панели, ее длине и ширине в дециметрах (округленных до целого числа).

Во второй группе указывается:

  • Несущая способность плиты или расчетная нагрузка (килопаскали или килограмм-силы на 1 м2);
  • У предварительно напряженных плит указывается класс арматурной стали;
  • Вид бетона (Л — легкий, С – силикатный, тяжелый бетон в маркировке не обозначается).

Третья группа в маркировке содержит дополнительные характеристики, отражающие особые условия применения конструкций (стойкость к агрессивным газам, сейсмическим воздействиям и т.д.). Кроме этого здесь иногда обозначают конструктивные особенности плит (наличие дополнительных закладных деталей).

В качестве примера, поясняющего принцип маркирования пустотных панелей, рассмотрим такую конструкцию:

Панель пустотная тип 1ПК, длина 6280 мм, ширина 1490 мм, рассчитана на нагрузку в 6 кПа (600 кг/м2) и изготовлен на из легкого бетона с использованием напрягаемой арматуры класса Ат-V).

Ее маркировка будет выглядеть так: 1ПК63.15-6АтVЛ. Здесь мы видим только две группы символов.

Если плита изготовлена из тяжелого бетона и предназначена для использования в сейсмоопасной зоне (сейсмичность до 7 баллов), то в ее обозначении появляется третья группа символов: 1ПК 63.15-6АтV-С7.

Рассмотренные технические характеристики плит перекрытия определяют область их применения.

Все типы многопустотных панелей рассчитывают, исходя из нормативной нагрузки на перекрытие — 150 кг/м2 (вес людей, оборудования и мебели).

Несущая способность стандартной плиты находится в диапазоне от 600 до 1000 кг/м2. Сравнивая норматив 150 кг/м2 с фактической прочностью панелей, нетрудно увидеть, что запас надежности у них очень высок. Поэтому их можно укладывать во всех видах жилых, производственных и общественных зданий.

В данной таблице содержится приведенная толщина плиты – термин непонятый для новичков. Это не геометрическая толщина панели, а специальный параметр, созданный для оценки экономичности плит. Его получают делением объема бетона, уложенного в плиту, на площадь ее поверхности.

Железобетонные плиты от А до Я

История активного использования железобетонных конструкций гораздо короче, чем кажется. Трудно поверить, но первой детали из бетона, внутри которой располагается металлический каркас, всего лишь сто с небольшим лет. Сегодня без них не обходится ни одно строительство домов, мостов, большинства технических сооружений, инженерных коммуникаций и дорог. К нынешнему виду и популярности конгломерат бетона и металла прошел через смелые эксперименты с формами, различные технологии изготовления, вариации с комплектующими и материалами.

Плита перекрытия

Современные ЖБИ изделия — это качество, долговечность, универсальность и оптимальное решение во многих отраслях строительства, а значит поговорить о них — актуально, полезно и познавательно. Начнем мы наш разговор с самого распространенного их вида название которому бетонная плита.

Размеры и характеристики

Основными параметрами, имеющими значение, будут длина, ширина, тип и возможная нагрузка. Все они могут изменяться, и поэтому, нужно внимательно изучить маркировку изделий.

Стандартные размеры, которые могут быть у плит перекрытия, варьируются в пределах от 1,5 до 16,2 дециметров по длине, и от 10 до 18 дециметров ширины. Толщина обычно меняется от 220 до 400 миллиметров, в зависимости от длины и типа детали.

Стандартами параметры таких деталей не ограничиваются, и при необходимости, можно на заказ изготовить другие типоразмеры, отличающиеся по длине и ширине. Для разных видов конструкций, размеры могут изменяться.

По характеристикам, все изделия тоже будут разными. Некоторые типы могут потребовать дополнительного устройства звукоизоляции, так как минимальная толщина не обеспечивает хороших показателей.

Преимуществом тонких типов, будет их малый вес. При использовании стандартных размеров, жб плита перекрытия будет практически самым конкурентоспособным материалом из всех, учитывая ее цену.

По остальным характеристикам все подобные изделия можно разделить только по максимальной нагрузке, допустимой на отдельную плиту перекрытия.

Это – существенный момент при возведении сооружений. Ведь от того, какую нагрузку способна выдерживать плита, зависит и ее несущая способность. Все вместе, эти параметры будут определять надежность постройки в целом.

Причины дефектов и трещин

Различные недостатки, которые могут появиться на монолите, во многом связаны с качеством материалов и несоблюдением технических норм монтажа при работе с расходниками.

Приобретать элементы для монолита (бетонная смесь + металлическое армирование) лучше всего у проверенных производителей, которые способны предоставить потребителям качественные сертифицированные изделия.

Основными дефектами монолитных перекрытий считают:

  1. Появление трещин. Плохо утрамбованные и провибрированные участки, неподходящая температура для работы, плохой состав, в котором много воды и песка.
  2. Оголение армированных частей каркасной основы. Получилась недостаточная толщина монолита, залили мало раствора.
  3. Образование пустот и раковин. Связана с качеством заливки, нарушениями в заливке и распределении бетона по опалубочной форме.
  4. Явное наличие посторонних включений. Возникает из-за неточных пропорций и использования непросеянного или неподходящего материала.
  5. Нарушенное расположение швов. Выполнялась работа не по схеме плана, из-за чего геометрия поверхности стала неправильной.
  6. Наличие неуплотненных участков. В процессе заливки отсутствовали этапы равномерности создания перекрытия.

Происходят все эти недостатки также при:

  1. неподготовленном грунтовом основании;
  2. отсутствии пропорций бетона;
  3. использования песка и воды больше, чем требуется;
  4. плохой трамбовки и вибрационного распределения состава;
  5. отсутствия соблюдений требуемой толщины перекрытия;
  6. перерасхода бетонного состава.

Чтобы предотвратить дефекты, нужно точно выполнять шаги монтажа и подготовки к нему, в соответствии с проектной документацией. Выявляются имеющиеся недостатки мастером, после тщательного визуального осмотра и проведения нужных замеров.

Область применения и особенности технологии производства плит перекрытий

Наибольшее распространение получили плиты перекрытий типа ПК (как наиболее старые из представленных на рынке), и плиты типа ПБ (как наиболее оптимальная их замена). Плиты ПК разработаны в СССР во времена реализации программы массового панельного домостроения, с целью максимально расширить количество производственных площадок, имеющих производственные мощности по выпуску данного типа изделий, в конструкцию данного типа плит перекрытий были заложены минимальные требования к технологическому процессу с использованием неразборной металлической опалубки, что позволило выпускать изделия исключительно в типовых размерах, из за дефицита в производстве цемента высоких марок, а также учитывая область применения плит в относительно малоэтажны проектах для изготовления плит перекрытий ПК был принят бетон класса В15 (марки М200) морозостойкости F50 с водонепроницаемостью класса W2, в каркасе плиты применена стержневая арматура, что также наложило ряд ограничений и потребовало применения дополнительного армирования сетками по торцам плиты с целью распределения воспринимаемых рабочих нагрузок в местах опирания с целью борьбы с косыми трещинами, использование стержневой арматуры также отразилось в ограниченной площади сцепления арматуры с бетоном, в результате чего плиты ПК категорически нельзя обрезать по торцам, и крайне не желательно разрезать плиту в растянутой зоне, при прокладке коммуникаций.

Со временем появлялись новые проекты, воплощающие наиболее смелые архитектурные фантазии и замыслы с учётом новых стандартов комфорта и функциональности строений, которые предъявили к плитам перекрытий настолько высокие требования, что потребовалась разработка нового типа плит перекрытий названного в последствии ПБ. Применение новейшего автоматизированного бетоносмесительного оборудования позволило производить плиты из сверхжесткой бетонной смеси высоких марок, что увеличило прочностные характеристики, улучшило показатели трещиностойкости от поверхностного обжатия бетона, в плитах перекрытий. Применение в армировании высокопрочной проволоки класса Вр-I 1400 существенно увеличило площадь сцепления арматурного каркаса с бетоном и позволило отказаться от торцевых сеток, что в свою очередь позволило изготавливать плиты с нарезанными практически под любым углом краями. Все эти конструктивные решение дали синергетический эффект, позволивший изготавливать плиты с точно заданными размерами в диапазоне от 1 до 15 метров, также применение армирования высокопрочной проволокой позволило изготавливать плиты с повышенными несущими характеристиками и уменьшенным свободным прогибом, что позволило применять данные плиты в высокоэтажном строительстве. Поскольку плиты выпускаются на высокоточном стенде безоплалобучного формования методом экструзии, то поверхность плит перекрытий типа Пб отличается повышенным качеством. Также при разработке плит, были улучшены звукоизоляционные и теплоизоляционные свойства, за счет применения пустот не стандартной формы, в зависимости от поставщика оборудования арковидной либо грушевидной. Поэтому плиты перекрытия марки ПБ могут применяются вместо плит марки ПК без каких-либо ограничений в том числе и в старых проектах, при этом срок службы для железобетонных плит перекрытий марки ПБ составляет не менее 100 лет.

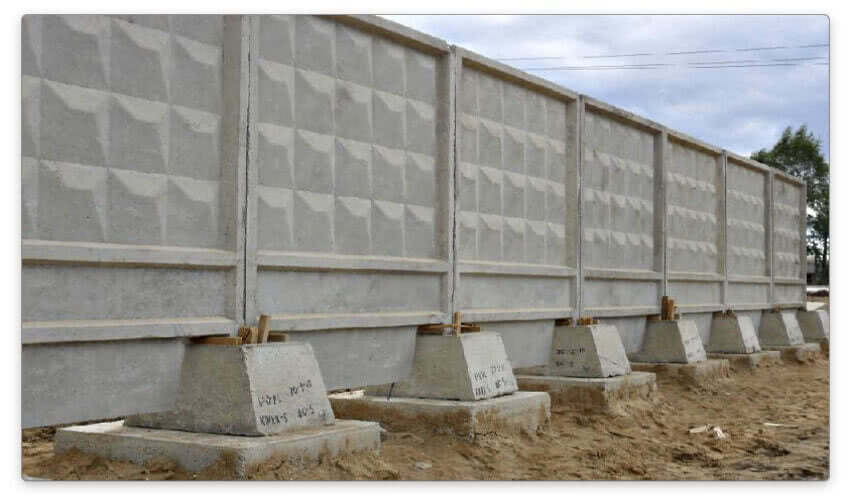

Ограждения и заборы

Последним видом бетонных плит, закрывающим наш обзор, являются плиты ограждения. На сегодня они являются самым практичным, недорогим и доступным решением для ограничения доступа на территории большой площади.

Они не боятся влаги, всепогодные, долговечные и требуют к себе минимум затрат на монтаж, содержание и обслуживание. Установка осуществляется быстро и без особых затрат. При этом дизайнерские решения производителя готовы подарить вашему ограждению достаточно презентабельный вид.

Плиты бетонные для ограждения и заборов

К вопросу изготовление бетонных плит своими руками

В последние годы, когда наблюдается настоящий бум частного строительства большую популярность получили бетонные плиты, исполняющие роль единого фундамента. В простонародье такие конструкции называют «подушка».

Суть данного способа заключается в:

  • Подготовке площадки под дом;
  • Установке опалубки по периметру;
  • Армировании (вязании арматуры проволокой или скобами);
  • Заливке площади рабочим раствором.

Таким образом, получается бетонная плита-фундамент. Удобство способа заключается в неограниченности размеров, возможности монтажа окон ревизии под систему водоотведения и прочее. Среди достоинств данного способа можно отметить: отсутствие процедуры покупки, доставки, выгрузки и установки тяжеловесных конструкций.

Подобные конструкции могут быть также использованы при сооружении гаражей, сараев и других всевозможных хозяйственных построек.

Бетонные плиты сегодня — это одновременно: и необходимо, и удобно, и надежно. Многообразие по форме и назначению, цене и дизайну сделали их одним из самых популярных строительных материалов современности.

Как покупать плиты перекрытия?

Основная рекомендация экспертов – покупать нужно только у проверенных поставщиков, которые работают напрямую с заводами-изготовителями и предоставляют сертификаты соответствия на продукцию. В противном случае вы рискуете купить плиты, изготовленные в «кустарных» условиях без соблюдения важных технологических аспектов

Важно понимать, что теплое время года на заводах, производящих качественную продукцию, всегда очередь – от недели до месяца, а плиты в наличии бывают только, если кто-то из покупателей отказался от заказа.

При доставке ЖБИ на объект обязательно нужно произвести внешний осмотр каждого изделия на предмет наличия недопустимых дефектов – трещин, механических повреждений, которые нередко случаются при погрузке, и др. Подобные конструкции уже не будут соответствовать заявленным характеристикам и использовать их для перекрытия – «себе дороже».

Фото 13. Трещины на плите, образовавшиеся в результате неправильной транспортировки или хранения

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

Маркировка Конструкция Особенности
1 П Полнотелая, монолитная Высокая прочность, большой вес
2 ПТ Монолитная, полнотелая Высокая прочность, большой вес
3 ПК Пустотная Изготавливается опалубочным способом
4 ПБ Пустотная Изготавливается безопалубочным способом
5 НВ Пустотная Изготавливается методом пропаривания в металлических формах
6 2ПБ Пустотная утолщённая Изготавливается безопалубочным способом, толщина увеличена
7 ПНО Пустотная Изготавливается опалубочным способом, толщина уменьшена
8 3,1ПБ Пустотная Изготавливается безопалубочным способом, толщина уменьшена
9 1,6ПБ Пустотная Изготавливается безопалубочным способом, толщина уменьшена
10 ПГ Ребристая Устойчива к сейсмическим и вибрационным нагрузкам
11 ПР Ребристая Устойчива к сейсмическим и вибрационным нагрузкам
12 ПП Ребристая Устойчива к сейсмическим и вибрационным нагрузкам

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

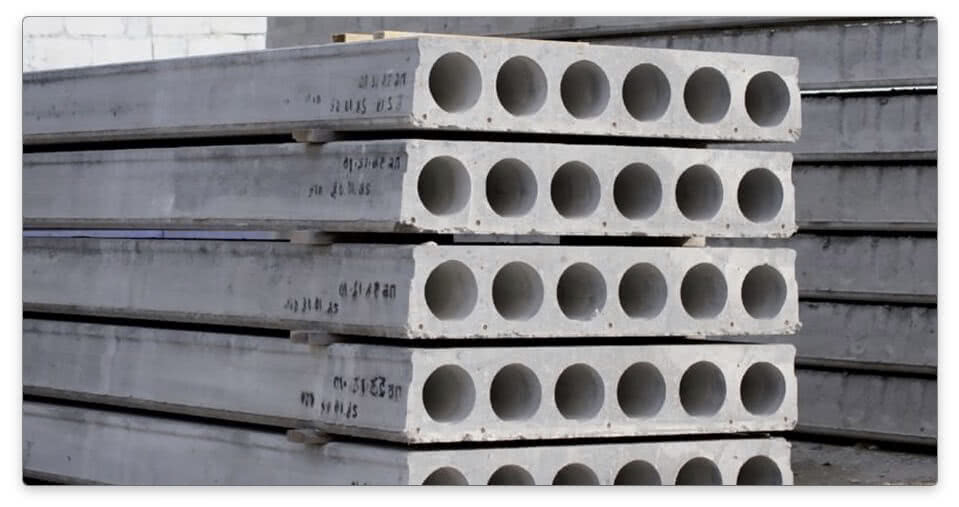

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Важно! В изделиях отсутствует поперечное армирование, что позволяет разрезать их без потери прочности. Возможен не только поперечный, но и продольный рез плиты, а также под углом 45 градусов

Эту возможность следует учитывать застройщикам, которым требуется в процессе монтажа обрезать часть плиты, — с плитами других марок подобные действия нежелательны.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Технология и процесс заливки

Правила формирования монолитного бетонного перекрытия определены действующими ГОСТами и СНиПами. Прежде всего должен быть представлен проект с выполненными расчетами, согласно которому будет определена толщина и габариты монолита, использованный тип армирования, марка бетона и опалубочная форма.

Опалубку сборно-разборного съемного типа, с горизонтальной и боковыми поверхностями, устанавливают и надежно закрепляют по готовому армированному поясу, конструкционным(несущим) стенам и поддерживающим опорам (брус, стойки, швеллера). Затем шаги монтажа заключаются в следующих моментах:

  1. Укладка пленки или смазывание формы автомобильным маслом.
  2. Конструкционная армировка – закладка прутьев или вязка сетки (+ сварка), в зависимости от формирования слоя – с одним слоем армировки, или с двумя, с торцевыми фиксаторами 400 мм-шага.
  3. Заливка подготовленным составом бетона в опалубку без строительного мусора, с формированием инженерных отверстий по заранее размеченным путям. Заливку делать необходимо сразу до конца, чтобы исключить формирование дополнительных швов.
  4. Выполнение работы с составом и оставление до высыхания и набора крепости в течение нескольких недель.

Чтобы раствор распределился равномерно, его разравнивают гладилкой-ровнителем и используют вибратор, для лучшего заполнения формы. Подачу раствора для больших поверхностей на объект осуществляют с помощью стационарного бетононасоса.

Если раствор готовят на объекте, то все необходимые компоненты для него смешивают в автоматической бетономешалке. Лучшая температура для работы с бетоном – 12-25 °C.

Об устройстве и заливке монолитного перекрытия вся информация здесь.

Стоимость арматуры для фундамента

Определив необходимое количество арматуры для каждого типа фундамента, легко определить ее вес и рассчитать стоимость.

Цена на тонну арматуры составляет в среднем 24 000-26 000 рублей.

Для монолитного плитного типа фундамента по расчетом получилось 840 погонных метров арматуры, возьмем диаметр ø14 мм, вес такой арматуры составляет 1.2 кг, суммарные вес 1008 кг. Получается чуть больше одной тонны арматуры. Цена на арматуру составит 25000 рублей.

Рассчитаем цену для фундамента ленточного типа, по расчетам выше у нас получилось 120 метров арматуры, возьмем для расчетов диаметр в ø12 мм. Вес одного метра такой арматуры равен 0.89 кг, 120*0.89=106.8 кг арматуры. + вертикально расположенная арматура ø6мм, ее нужно 97 метров, весит она 0.22 кг, 97*0.22=21.34 кг, плюс покупка перевязочной проволоки, стоимость арматуры для такого фундамента получается значительно ниже, около 3000-4000 рублей.

Рассчитаем стоимость арматуры для столбчатого фундамента, нам нужно 240 метров ребристой диаметром ø10 мм, вес одного метра такой арматуры 0.62 кг, 240 м* 0.62 = 149 кг. Так же необходимо 36 метров гладкой арматуры диаметром ø6 мм, ее вес 0.22 кг, 36 м*0.22=8 кг. Итого получается стоимость арматуры 4000 -5000 рублей.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

  • Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
  • Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
  • Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Особенности работ

Все виды железобетонных плит допускается монтировать на фундамент или несущие стены из кирпича, бетона, газобетона и других крупноформатных блоков. При этом стоит учитывать, что «коробку» из стеновых материалов с низкими показателями плотности (пеноблока, газоблока, керамзитобетона, полистиролбетон) необходимо дополнительно усилить армопоясом.

Рисунок 8. Укладка плиты на армопояс

Глубина опирания плит перекрытия на различные виды стен

Стандартный нахлест при установке плиты на несущие стены в зависимости от материала, из которого они возведены, должен составлять:

  • 50-90 мм – для крупноформатных блоков из бетона марки не ниже М100;
  • 90-120 мм – для стен из прочных мелкоштучных элементов (кирпича и т.д.);
  • 100-150 мм – для стеновых конструкций из материалов низкой плотности (газосиликат, пеноблок и др.);
  • в пределах 70 мм – для стальных несущих элементов (двутавровые балки и т.д.);
  • до 150 мм – для стен из камня.

Фото 9. Плиты уложены с соблюдением СНиП с опорой на 2 стороны, пространство над продольной стеной будет залито бетоном

Опирание плит перекрытия на стены: расчетные параметры

Однако обеспечить оптимальную глубину опирания получается не всегда. В таком случае нужно производить расчеты для вычисления минимально возможной величины. Подобные работы производятся квалифицированными специалистами при разработке проектно-технической документации.

Самостоятельно рассчитать нахлест без соответствующих знаний и навыков вряд ли получится, поскольку надо учитывать множество параметров:

  • все виды действующих нагрузок;
  • требуемый уровень сейсмостойкости строения;
  • длины и веса ЖБ плиты;
  • толщины несущей стены;
  • наличия в «стеновом пироге» теплоизоляционного и облицовочного материала.

Опирание пустотных плит перекрытия при монтаже

Как мы уже обсуждали выше, многопустотные плиты бывают нескольких видов по способу изготовления – ПК (опалубочного формования) и ПБ (безопалубочного формования)

Ввиду разной технологии изготовления, при монтаже важно учитывать конструктивные особенности выбранных железобетонных изделий.

Особое внимание при укладке плит марок ПК следует уделять нагрузкам от вышерасположенных строительных конструкций на торцы ЖБИ, поскольку с увеличением глубины опирания повышается и риск раздавливания торцевой части. Исключить подобные неприятности позволяют небольшие вертикальные сетки, на которые и приходятся сдавливающие нагрузки

Именно поэтому изделия данных марок не допускается самостоятельно резать, в связи с чем может возникнуть необходимость при закупке плит большой длины.

С целью увеличения жесткости торцов изделий ПК рекомендуется заделывать технологические пустоты с одной из сторон. Отверстия можно заполнить бетоном марки М-200 либо заложить половинками полнотелого прочного кирпича.

Фото 10. Заделка пустот керамическим кирпичом

Глубина опирания плит серии ПБ не является строго регламентированным параметром, но на лучше не превышать показатель в 120 мм. Особенности конструкции технологических пустот и безопалубочная технология производства обеспечивают достаточную прочность их торцевых участков. При условии, что в процессе эксплуатации на торцы изделия будут воздействовать допустимые для него нагрузки, никаких проблем не возникнет.

Фото 11. Технология производства плит ПБ и конструкция армирующего каркаса позволяет резать их под любым углом

Важно знать:

  • Опирание плит перекрытия ПБ по трем и более сторонам не допускается.
  • Укладка облегченных изделий по технике исполнения и величине нахлеста на стены не отличается от монтажа их стандартных аналогов.

Секрет популярности — в разнообразии?

Современные заводы железобетонных изделий имеют в своем ассортименте десятки наименований плит. Столь широкий выбор основывается на их различиях по:

  • Размерам;
  • Поперечному сечению;
  • Геометрии внутренних полостей;
  • Марке, применяемого бетона;
  • Текстуре и структуре арматуры.

Большинство изделий, как уже было отмечено, изготавливаются согласно сортаменту и обязаны подчиняться требованиям государственных или отраслевых стандартов. Однако, существуют эксклюзивные модели, расчет которых на силовые нагрузки и геометрия рассчитываются индивидуально.

Так же железобетонные плиты имеют разделение, связанное с их конечным применением. Так плиты, предназначенные для закрытия желобов трубопроводных магистралей, запрещено применять для межэтажных перекрытий домов, а дорожные плиты нежелательно использовать при возведении заборов.

Характеристики плит

Достоинства:

  • прочность, долговечность;
  • водостойкость;
  • огнестойкость до 180 мин;
  • простой быстрый монтаж;
  • возможность применения в качестве несущих стен;
  • допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

  • повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
  • сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
  • применение в сейсмоопасных зонах;
  • высокая несущая способность;
  • проще транспортировка, монтаж;
  • увеличенный полезный объем помещений;
  • возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
  • сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

  • трещины шириной более 0,3 мм;
  • имеются участки с обнаженной арматурой;
  • не соответствует размер;
  • уклон поверхности более 8 мм;
  • раковины и размывы диаметром более 15 мм;
  • сколы на ребрах глубиной от 1 см и длиной от 5 см;
  • недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия – не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом – проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

  • маркировка;
  • дата изготовления;
  • масса;
  • штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 – плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV – каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т – тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э – экструзионный метод формовки). Пример: ПК 26-15-12,5та.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.
Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.
