Замена ТЭНа в стиральной машине Bosch своими руками.

Устройство ТЭНа.

Замена тэна в стиральной машине Bosch непростая операция и как ее сделать вы узнаете далее. Но в начале давайте узнаем как устроен ТЭН. ТЭН это – аббревиатура которая читается как, трубчатый электронагреватель. Тэн состоит из металлического корпуса изготовленного в виде трубки. В центре трубки есть токопроводящая нить из сплава обладающего высоким электрическим сопротивлением. Между нитью и корпусом находится теплопроводящий электро-изолятор.

Диагностика неисправности ТЭНа.

– стиральная машина при касании корпуса бьет током, вероятно ТЭН пробит и идет утечка на корпус.

– во время стирки примерно через 5мин., после включения, стиральная машина останавливается. Скорее всего нить в ТЭНе перегорела.

– в процессе стирки стекло люка дверцы стиральной машины остается холодным даже при выборе режима с нагревом.

– во время работы стиральной машины выбивает автомат в электро-щитке. Скорее всего ТЭН прогорел настолько, что при включении возникает короткое замыкание.

– стиральная машина показывает код ошибки связанный с поломкой ТЭНа.

– белье после стирки остается грязным. Вероятно нет нагрева и в холодной воде белье плохо очищается.

Проверка ТЭНа.


Проверка тестером Подсоедините к клеммам на ТЭНе щупы мультиметра установив его на измерение сопротивление, у исправного ТЭНа сопротивление скорее всего будет примерно 20-30 Ом.

Причины неполадок ТЭНа стиральной машины.

– основная причина поломки ТЭНа стиральной машины — это накипь, накапливаясь на ТЭНе она изменяет его теплоотдачу, и он скорее всего начинает нагревать сам себя перегреваясь и существенно уменьшая ресурс.


Сгоревший ТЭН

Подбор и приобретение нового ТЭНа.

Чтобы купить ТЭН для стиральной машины вы должны знать марку и модель вашей стиральной машины. Модель вы скорее всего найдете в гарантийном талоне или на специальной табличке на стиральной машине. Эта табличка вероятно может быть сзади, сбоку или под люком стиральной машины. Если вы по каким-то причинам не можете узнать марку и модель вам нужно в начале снять ТЭН и подъехать в магазин с ним, что бы вам подобрали по вашему образцу.

Замена ТЭНа в стиральной машине.

Перед началом ремонта, отключите от электросети стиральную машину, перекройте кран подачи воды на водопроводе, снимите все шланги.

Если ТЭН установлен сзади.


ТЭН расположен сзади Если ТЭН находится сзади, все очень просто, замена ТЭНа в стиральной машине делается следующим образом. Открутите винты крепления задней крышки снимите ее, и вы увидите внизу ТЭН.


ТЭН

Перед тем как снять ТЭН сфотографируйте или подпишите провода на ТЭНе. Прежде всего снимите провода с клемм, открутите центральную гайку, вдавите шпильку во внутрь и достаньте ТЭН из гнезда. Далее, поставьте в гнездо новый ТЭН, придерживая его рукой затяните гайку на шпильке. Далее проверьте надежно ли ТЭН держится в гнезде, подсоедините провода. Установите заднюю крышку и подключите шланги и включите стиральную машину. В итоге запустите проверочный цикл стирки без белья.

Если ТЭН установлен спереди.

Если в вашей стиральной машине ТЭН установлен спереди.


Снимаем верхнюю крышку и дозатор

Прежде всего вам нужно снять верхнюю крышку открутив два крепежных винта. Достать лоток дозатора.

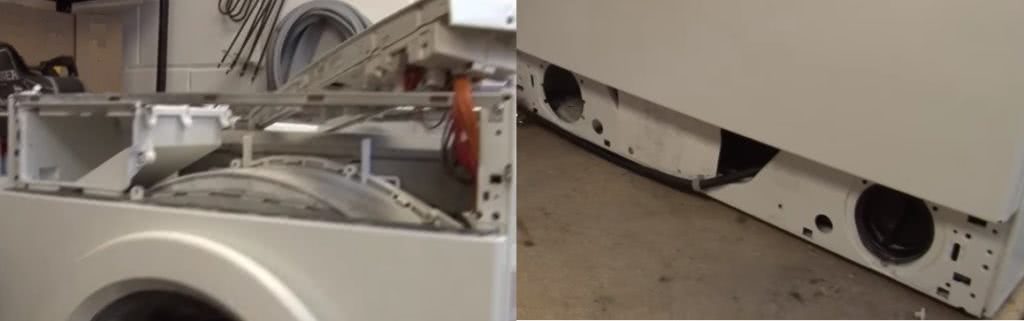

Снимаем переднюю панель и цоколь

Открутить винты крепления передней панели управления, отщелкнуть защелки и снять панель. Далее демонтируйте декоративный цоколь.


Снимаем переднюю стенку

Откройте люк стиральной машины, для того чтобы снять хомут крепления манжеты люка. Передняя стенка крепится винтами сверху и снизу, открутите их и снимите стенку, в результате вы увидите ТЭН. Меняйте его в соответствии с описанием, указанным выше, сборку делайте в обратном порядке.

Причины и признаки неполадки ТЭНа

Как вы сможете понять, что причина поломки в нагревателе? Предположить поломку можно по внешним признакам:

  • Отсутствует нагрев воды.
  • Некоторые модели СМА останавливают работу посреди стирки.
  • Белье плохо отстирывается, чувствуется затхлый запах.
  • На дисплее СМ высвечивается код ошибки.

Перед тем как вынуть ТЭН из стиральной машины, проверьте вот что:

  1. Действительно ли отсутствует нагрев воды. Ведь в зависимости от выбранного режима, стирка может проходить в холодной воде. Так, при запуске программы «Деликатная стирка» температура воды составляет всего 30 градусов. Если вы убедились, что температура установлена высокая, то через 15 минут после начала программы приложите ладонь к люку. Если он теплый – вода греется.
  2. Правильно ли подключена стиральная машина. Случается, что при неправильном подключении шлангов вода, не успевая набраться, тут же сливается. В результате нагреватель просто не успевает выполнить подогрев.

По каким причинам может понадобиться замена спирали ТЭНа в стиральной машине:

  • Случилось короткое замыкание. В результате КЗ перегорают контакты элемента, поэтому он теряет связь с блоком управления. Понадобится замена проводки или снятие и установка нового ТЭНа.
  • Причина в накипи. Это враг номер один для всех элементов стиралки. Чем опасна накипь? Собираясь в большом количестве на нагревателе, она мешает элементу отдавать тепло, что приводит к перегреву и поломке. Так же может выходить из строя термодатчик, который измеряет температуру нагрева воды. Чтобы убедиться в наличии накипи, необходимо знать, как вытянуть и снять ТЭН с машины.

Где находится нагреватель

Чтобы понять, где находится ТЭН в вашей стиральной машине, нужно осмотреть ее. Обычно, если задняя крышка довольно большая, то нагревательный элемент находится там.

Если вы не уверены в расположении детали, для начала снимите заднюю панель, поскольку она откручивается легче всего. Теперь приступайте к демонтажу ТЭНа стиральной машины.

Это интересно: Установка вытяжного вентилятора в ванной: объясняем детально

Установка новой детали

Чтобы заменить элемент нагрева в машинке Бош, потребуется все перечисленные выше действия произвести в обратном порядке. Ход работ выглядит так:

Вначале нужно убедиться, что заменяемые детали идентичны

Они должны полностью соответствовать по мощности и размеру.
Снять пальчиковый термодатчик со старого устройства, очистить его от накипи, если она накопилась, и поставить на новую деталь.
Устанавливая новый нагреватель, гайку крепления надежно фиксируют, но при этом важно не перестараться.. Проверить установленную деталь на предмет утечки воды при помощи включения программы трудно

Поэтому тест-драйв проводят, заполнив бак машинки 10 л воды

Проверить установленную деталь на предмет утечки воды при помощи включения программы трудно. Поэтому тест-драйв проводят, заполнив бак машинки 10 л воды.

Чтобы продлить срок службы нового тэна, нужно соблюдать ряд правил при использовании машинки. Не стоит часто и подолгу стирать вещи при высоких температурах. Лучше воспользоваться качественным средством для стирки, которое бережно очистит белье даже при небольшом нагреве воды.

Важно следить за качеством и жесткостью воды и порошков, потому что они становятся частой причиной, почему ломается нагреватель. Если есть необходимость установки фильтра для смягчения жидкости, надо это сделать

Периодически нужно проводить очистку фильтра насоса, чтобы удалять скопившиеся отложения. Эта мера позволит продлить срок службы не только тэна, но и других приборов машинки, а также предотвратит появление неприятного запаха на одежде после стирки.

Если ТЭН установлен сзади.

ТЭН расположен сзади

Если ТЭН находится сзади, все очень просто, замена ТЭНа в стиральной машине делается следующим образом. Открутите винты крепления задней крышки снимите ее, и вы увидите внизу ТЭН.

ТЭН

Перед тем как снять ТЭН сфотографируйте или подпишите провода на ТЭНе. Прежде всего снимите провода с клемм, открутите центральную гайку, вдавите шпильку во внутрь и достаньте ТЭН из гнезда. Далее, поставьте в гнездо новый ТЭН, придерживая его рукой затяните гайку на шпильке. Далее проверьте надежно ли ТЭН держится в гнезде, подсоедините провода. Установите заднюю крышку и подключите шланги и включите стиральную машину. В итоге запустите проверочный цикл стирки без белья.

Если ТЭН установлен спереди.

Если в вашей стиральной машине ТЭН установлен спереди.

Снимаем верхнюю крышку и дозатор

Прежде всего вам нужно снять верхнюю крышку открутив два крепежных винта. Достать лоток дозатора.

Снимаем переднюю панель и цоколь

Открутить винты крепления передней панели управления, отщелкнуть защелки и снять панель. Далее демонтируйте декоративный цоколь.

Снимаем переднюю стенку

Откройте люк стиральной машины, для того чтобы снять хомут крепления манжеты люка. Передняя стенка крепится винтами сверху и снизу, открутите их и снимите стенку, в результате вы увидите ТЭН. Меняйте его в соответствии с описанием, указанным выше, сборку делайте в обратном порядке.

Признаки неисправности

О том, что нагревательное устройство пришло в негодность, может свидетельствовать ряд характерных признаков. Первым и самым явным следует назвать отсутствие нагрева воды. Чтобы убедиться в этом, достаточно приложить ладонь к люку спустя полчаса от начала стирки. Если стекло теплое, то прибор нагревает воду, а если холодное, значит, тэн неисправен.

Вторым свидетельством поломки может служить плохо отстиранное белье с затхлым запахом. Такой результат стирки получается только в том случае, если вещи стирались в холодной воде.

Многие машинки оборудованы системой распознавания поломки. Когда на дисплее высвечивается код ошибки F19, это говорит о поломке трубчатого электронагревателя. Так что владелец машинки точно знает, в чем причина неисправности машинки.

Диагностика неисправности ТЭНа.

– стиральная машина при касании корпуса бьет током, вероятно ТЭН пробит и идет утечка на корпус.

– во время стирки примерно через 5мин., после включения, стиральная машина останавливается. Скорее всего нить в ТЭНе перегорела.

– в процессе стирки стекло люка дверцы стиральной машины остается холодным даже при выборе режима с нагревом.

– во время работы стиральной машины выбивает автомат в электро-щитке. Скорее всего ТЭН прогорел настолько, что при включении возникает короткое замыкание.

– стиральная машина показывает код ошибки связанный с поломкой ТЭНа.

– белье после стирки остается грязным. Вероятно нет нагрева и в холодной воде белье плохо очищается.

Проверка ТЭНа.


Проверка тестером Подсоедините к клеммам на ТЭНе щупы мультиметра установив его на измерение сопротивление, у исправного ТЭНа сопротивление скорее всего будет примерно 20-30 Ом.

Чтобы купить ТЭН для стиральной машины вы должны знать марку и модель вашей стиральной машины. Модель вы скорее всего найдете в гарантийном талоне или на специальной табличке на стиральной машине. Эта табличка вероятно может быть сзади, сбоку или под люком стиральной машины. Если вы по каким-то причинам не можете узнать марку и модель вам нужно в начале снять ТЭН и подъехать в магазин с ним, что бы вам подобрали по вашему образцу.

Стиральная машина не греет воду — замена нагревательного элемента

Сегодня мы поэтапно и с фото-иллюстрациями покажем вам как производится замена тэна (нагревательного элемента) на стиральной машине BOSCH Maxx 5. Здесь вы можете посмотреть замену тэна на стиральной машине Zanussi в сокращенном виде. Сегодня мы расскажем о процессе ремонта более подробно. В наш сервисный центр обратился хозяин стиралки: «Машина не греет воду и продолжает стирку больше заданного программой времени. Да и качество стирки стало намного хуже».

Предполагаемая и самая вероятная причины — это тэн. Чтобы понять, так ли это, нам нужно разобрать стиральную машину и протестировать нагретельный элемент. Если тэн сгорел, соответственно, его нужно заменить. Для этого мы используем инструмент: отвертка плоская, ключ под биту, бита в виде «торекс», головка на 10 мм, мультиметр (электроизмерительный прибор).

1. Начинаем разборку стиральной машины. Первым делом нужно вытащить кювету для порошка. Открываем ее как для засыпки порошка.

2. Чтобы полностью вытащить кювету, нужно нажать на фиксатор, показанный на фото и потянуть ее на себя.

3. Откручиваем первый болт крепления облицовочной панели для последующего ее снятия. Она крепится на трех болтах. Нам понадобится торекс, отвертка или ключ под биту.

4. На фото показана нижняя облицовочная часть стиральной машины. Нам нужно добраться до оставшихся двух болтов крепления панели. Они находятся под нижней пластиковой панелью.

5. Снимаем лючок, который предназначен для доступа и прочистки сливного фильтра, нажатием на защёлку. Чтобы полностью его вытащить, нужно аккуратно потянуть его на себя, сняв его с креплений.

6. Откручиваем все тем же торексом болт крепления нижней панели.

7.Чтобы снять нижнюю панель нужно сместить её в правую сторону и потянуть на себя. И она легко выйдет из посадочных мест. Возможен характерный щелчок. Это вполне нормальное явление.

8. И вот мы добрались до оставшихся двух болтов крепления облицовочной панели. Откручиваим их.

9. Болты находятся с правой и левой стороны в нижней части стиральной машины.

10. Нам нужно снять хомут крепления манжеты люка к корпусу. Для этого мы используем обычную плоскую отвертку. Отверткой поддеваем хомут снимаем и убираем его в сторону.

11.Внешний обод манжеты люка мы аккуратно снимаем с корпуса во внутреннюю часть стиральной машины.

12.Все держащие части отсоеденены от облицовочной панели. Чтобы снять панель нужно слегка нажать на неё ее вниз и потянуть на себя, примерно на 15—20 см.

13. Во внутренней части облицовки находится контактная группа устройства блокирующего люк, её нужно отсоеденить. И тогда можно полностью убрать переднюю панель в сторону, чтобы не разбить стекло.

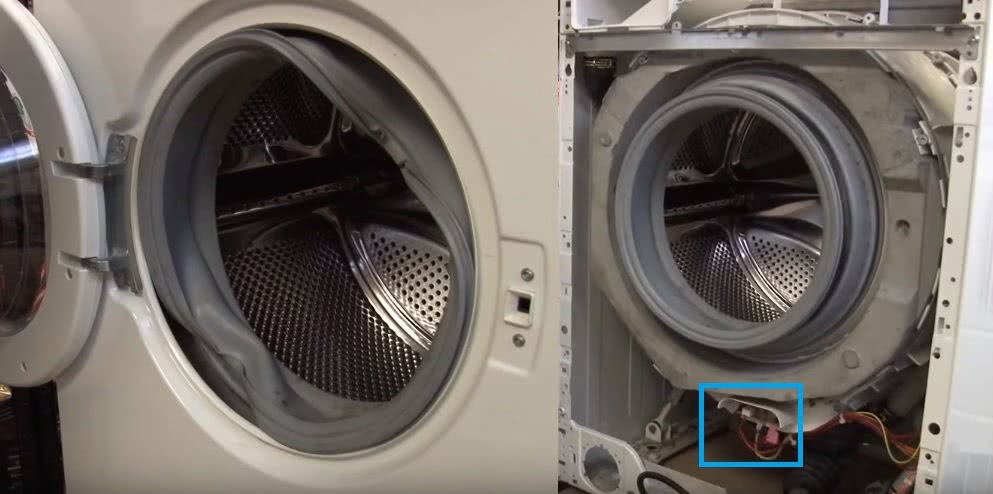

14. Так выглядит стиральная машина без передней панели. Теперь мы можем с легкостью добраться до любого узлового агрегата, но нам нужен нагревательный элемент. Он находится в нижней части бака.

15. С помощью ключа и головки на 10 мм мы откручиваем болт крепления тэна.

16. С помощью плоской отвертки мы вытаскиваем тэн с посадочного места поддевая его. Может сложно выходить, приложите усилие. Делаем это аккуратно, так как бак пластиковый есть риск повредить его.

17. После того, как тэн вышел с посадочного места, отсоеденяем клеймы питания и вытаскиваем его.

18. Сравнение нового и старого тена. Это еще не худший вариант. Иногда тэны имеют намного больше накипьи. Тут все зависит от жёсткости вашей воды и качества используемого порошка.

19. Ставим новый нагревательный элемент на место и собираем в обратной последовательности.

Причины поломки тэна

Тэн несёт функцию нагрева воды и при плохой теплоотдаче или перегреве подвергается поломке.

Плохая теплоотдача нагревателя возникает:

  • Из-за возникшей накипи на его корпусе, при этом он сильно перегревается и со временем выходит из строя. При перегреве могут образоваться микротрещины в корпусе нагревателя, в которые будет попадать вода, вызывающая тем самым пробой электричества на корпус вашей машины. По этой причине новый тэн на стиральную машину Bosch устанавливают чаще всего;
  • Неправильного подключения стиральной машины к канализации. Неправильное подключение к канализационной системе может повлечь к самопроизвольной утечке воды из бака. В этом случае подогретая вода уходит из прибора, а холодная дополняет должный уровень. Вот и происходит лишнее время работы нагревателя и его износ;
  • Частых длительных стирках на больших температурах. Для нагрева воды до больших температур тэну необходимо большое время, при этом его ресурс укорачивается;
  • Или выхода из строя других деталей стиральной машины, повлекших включение тэна без воды в баке. При поломках некоторых деталей, отвечающих за наполнение бака водой и поддержания должного уровня в нём, нагреватель может оказаться включенным без воды. В результате он быстро перегревается и сгорает.

Разборка стиральной машины

Для того чтобы поменять ТЭН своими руками, надо быть готовым к целому ряду операций, не имеющих к самому этому узлу никакого отношения, так как доступ к нему довольно затруднен:

отключить стиральную машину от электросети, канализации и водопровода;
выдвинуть агрегат таким образом, чтобы он стал максимально доступен;
с помощью отвертки, снять верхнюю крышку стиральной машины;
вынуть контейнер для порошка, для этого его нужно выдвинуть и нажать специальный рычаг;
выкрутить два шурупа, которые были скрыты контейнером;
снять панель управления, следя за состоянием подключенных к ней проводов, панель положить на корпус машины сверху;
снять переднюю панель, у некоторых моделей стиральных машин Bosch придется снять пластиковую декоративную панель, скрывающую пробку сливного фильтра, – монтажные шурупы располагаются под ней;
снять хомут манжеты загрузочного люка, осторожно поддев его плоской отверткой, манжету поместить в барабан;
открутить монтажные винты дверцы загрузочного люка;
отсоединить провода, идущие к блокирующему замку;
панель и дверцу отставить в сторону.

Можно приступать к демонтажу ТЭНа.

Подготовка

Прежде чем приступать к раскручиванию корпуса и замене детали, нужно подготовить инструменты и комплектующие для замены.

Ремонт стиральных машин лучше доверить профессионалам!!!

Представляем вам наш уникальный каталог частных мастеров и сервисных центров —

Выберете в фильтре свой город и мастера: по рейтингу, отзывам, цене!

Перед началом ремонтных работ полностью отключите стиральную машину от электросети, а также отсоедините шланги для подачи и слива воды. Для подстраховки можно слить из бака остатки воды, чтобы в случае необходимости можно было положить агрегат на бок или наклонить его и избежать протечек, коротких замыканий.

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Замена тэна в стиральной машине Бош Макс

Одна из самых распространённых моделей стиральных машин бош — это линейка моделей МАХХ.

Чтобы заменить тен на стиральной машине бош необходимо:

  1. Отключить машину от розетки. При необходимости от водопровода и канализации;
  2. Снять верхнюю крышку корпуса (открутить 2 самореза сзади с торцевой части и подать от себя на пару сантиметров);
  3. Удалить лоток для порошка из бункера (нажать кнопку внутри лотка и подать его на себя), в ниже открутить винт крепления передней панели корпуса машины;
  4. Минусовой отвёрткой поддеть смотровой люк фильтра насоса, под ним открутить саморез, саму фальшпанель сдвинуть вправо и убрать с корпуса. Под ней выкрутить саморезы крепления передней части корпуса изделия;
  5. Открыть люк, снять внешний хомут крепления уплотнителя люка (манжеты), саму резинку снять с корпуса и заправит внутрь прибора;
  6. Нижнюю часть панели подать на себя и сдвинуть вверх на 2 см, снять её, предварительно отсоединив провода от замка люка.

Как увеличить срок службы тэна

Для того, чтобы нагреватель служил долго необходимо:

  • Не злоупотреблять частыми длительными стирками на больших температурах. Новейшие стиральные средства обеспечивают большую эффективность удаления загрязнений и на малых температурах воды.
  • Сильная и частая термическая обработка негативно и отражается на вещах;
  • Следить за качеством используемой воды и моющих средств для стирок. При необходимости устанавливать фильтры, смягчающие её;
  • Периодически производить профилактику для удаления возможных скопившихся отложений в приборе. Данная профилактика будет полезна и многим другим деталям и узлам вашего изделия. А скопления жира и накипи могут оставлять неприятный запах в вашей одежде.

https://youtube.com/watch?v=7Ds24BZ7Rt0

https://youtube.com/watch?v=lSx4vBphLpc

Как добраться до нагревателя?

Узнав, где находится ТЭН в машинках «Бош», многие пользователи отказываются от самостоятельного демонтажа и ремонта. Разборка СМА занимает много времени. Последовательность действий:

  • Стиралка должна быть отключена от воды, канализации и электричества. Ее выдвигают на свободное пространство — чтобы было удобнее разбирать.
  • Крестовой отверткой откручивайте шурупы, которые удерживают верхнюю крышку.
  • Снимите крышку, а затем достаньте контейнер для порошка.
  • За контейнером вы увидите два шурупа — их также нужно выкрутить. Теперь можно демонтировать панель управления. Делайте это предельно аккуратно, иначе можно оторвать проводки. Панель поместите сверху — на месте крышки.
  • Теперь нужно убрать цокольную панель. Бывает, она прикреплена посредством защелок, тогда используйте отвертку плоского типа, чтобы аккуратно отстегнуть крышку.
  • Открыв дверцу, отогните манжету и переходите к снятию хомута. Манжета заправляется вовнутрь.
  • Осталось выкрутить винтовые соединения, на которых крепится дверца.
  • Снимите замок блокировки, открутив 2 шурупа. Отсоедините проводки, идущие к замку.

Все, передняя панель может быть снята. Доступ к интересующему нас элементу получен, осталось узнать, как снять ТЭН и как его заменить.

https://youtube.com/watch?v=UtBjEHAiJlg

Пошаговая инструкция по снятию ТЭНа

Изначально проверьте отключение техники от коммуникаций и слейте полностью воду из бака через аварийный шланг. Только после этих манипуляций приступайте к замене нагревательного элемента:

  • выкрутите болты задней крышки и найдите ТЭН. Обнаружить его легко, поскольку хвостовик находится в видимой части корпуса;
  • отсоедините проводку;
  • выкрутите гайку посередине, вставьте шпильку внутрь, надавив на нее с усилием или постучав молотком;
  • при помощи ножа или отвертки аккуратно подцепите и вытащите ТЭН из бака;
  • далее нужно проверить работоспособность элемента, воспользовавшись видеоинструкцией.

https://youtube.com/watch?v=nfRG2Yb-n7c

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

Новый тэн должен иметь идентичные размеры

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Поиск неисправности

Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:

  • Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
  • Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
  • Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.

Внимание
При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны.. Но указанные признаки – косвенные

Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

  1. На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на отметку «сопротивление»). Стрелка резко соскочила к нулю? Спираль явно перегорела.
  2. На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.

    Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.

  3. Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.

Выводы и полезное видео по теме

Как правильно заменить ТЕН в стиралке через заднюю крышку. Доступный для понимания инструктаж на видео:

https://youtube.com/watch?v=AlODCRb8IkM

Как проверить ТЭН на работоспособность и выявить возможные проблемы. Подробная инструкция по диагностике и некоторые интересные советы из личного опыта домашнего мастера:

https://youtube.com/watch?v=iecI08iTVcs

Пошаговый процесс замены сломавшегося ТЕНа в стиральной машине. Информацией делится сотрудник организации, осуществляющей ремонт бытовой техники разных брендов:

https://youtube.com/watch?v=pnVdpPyEL1Y

Как быстро и качественно удалить накипь, образовавшуюся на ТЭНе. Полный разбор процесса на видео с подсказками и описанием всех нюансов:

https://youtube.com/watch?v=qeDzXHXzvQ0

При правильном уходе и четком соблюдении всех требований по эксплуатации ТЭН будет работать долго и бесперебойно, не доставляя хозяевам никаких хлопот.

Если же нагревающий элемент выйдет из строя по каким-нибудь объективным причинам, его можно будет легко и быстро заменить. Ответственность и скрупулезность поможет спокойно справиться с задачей самостоятельно. Людям, не имеющим подобной практики, проще обратиться в сервисный центр и оплатить услугу по замене.

Хотите дополнить изложенный выше инструктаж по самостоятельной замене нагревателя в стиралке? Или желаете оставить полезные рекомендации по выбору подходящего ТЭНа взамен сгоревшего? Пишите, пожалуйста, свои замечания и дополнения в блоке, расположенном ниже.

Если у вас остались вопросы по замене ТЕНа, задайте их нашим экспертам в комментрариях под этой публикацией.
