Разновидности и инструкция по замене патрон для люстр

Что еще полезно узнать о патронах на дрели — что означает маркировка всех типов

Перед тем, как менять патрон на дрели, необходимо определиться с конструкцией посадочного места. Кроме того, что устройства делятся на резьбовые и конусные соединители, так они еще и отличаются по диаметру резьбы. Если собираетесь купить новый патрон, то перед этим рекомендуется снять старый, и покупать новый по подобию. Есть и другой способ, который поможет облегчить выбор нового элемента — это маркировка.

По маркировке становится понятно, для чего предназначен патрон, а так же под какие электроинструменты он подходит. Зная маркировку, которую можно сфотографировать перед походом в магазин, можно приобрести аналогичный зажимной элемент для электродрели. Что же указывается в маркировке патронов, выясним далее.

Это интересно!Маркировка указывается на всех типах патронов для дрелей, как быстрозажимных, так и ключевых. Отличается только место нанесения этой маркировки. Возьмем два типа маркировок, имеющие следующий вид:

• 1,5-13 mm M12х1,25
• 0,8-10 mm 3,8-24 UNF

По первому варианту все понятно, но чтобы не возникало вопросов, рассмотрим, что обозначает каждая цифра и буква в маркировке патронов дрелей.

1. Интервал от 1,5 до 13 мм и 0,8 до 10 мм — это минимальные и максимальные диаметры хвостовиков рабочих насадок, которые можно закрепить в патронах. Стоит отметить, что вышеуказанные маркировки встречаются на обоих видах патронов, как ключевых, так и быстрозажимных. При покупке нового устройства на дрель или шуруповерт, первые значения маркировки нужно учитывать обязательно, иначе просверлить отверстие сверлом свыше 11 мм, как во втором случае, уже не удастся
2. В первом случае вторая часть обозначения M12х1.25 — это метрический диаметр резьбы 12 мм, а также шаг, который составляет 1,25. Это означает, что на инструменте используется метрическая резьба, и можно сказать, что это патрон с советской дрели
3. В третьем случае маркировка сильно отличается от первого варианта. Обозначение 3,8 — означает дюймовую резьбу на 3/8 дюйма. Обозначение 24UNF — это значение шага мелкой резьбы по унифицированной номенклатуре. Буквенное обозначение говорит о том, что на патроне используется мелкая резьба. Цифра 24 говорит о том, что это количество витков резьбы на один дюйм. Ниже приведена таблица со всеми размерами, а также их расшифровкой

В качестве краткого заключения, надо отметить, что закрутить на вал советской дрели патрон с маркировкой, как во втором случае, не получится. Он не только не подойдет по размеру, но еще и по резьбе.

Выше описана маркировка для резьбовых типов соединений на патронах. Чтобы не пришлось думать, какой способ соединения устройства используется на конкретной модели дрели, следует посмотреть на маркировку. Конусные типы соединителей отличаются от резьбовых. Рассмотрим пример обозначения конусного патрона: 1-13 mm B16 2015.

По значению «1-13 mm» понятно, что это минимальный и максимальный диаметры хвостовиков насадок, которые можно закрепить в патроне инструмента. Маркировка B16 — это и есть обозначение конусного патрона. Буква «B» — это означает, что патрон имеет конусный тип крепления, а вот цифра 16 — это диаметр нижней части посадочного отверстия. Надо отметить, что конусные устройства бывают следующих типов:

• B10
• B12
• B16
• B18

Последние цифры «2015» — это год выпуска патрона, которые не всегда указываются.

Замена патрона

Когда нужно менять патрон в светотехническом устройстве

• Изделие не срабатывает при включении выключателя, то есть лампочка не загорается. Главная причина — поверхность центрального контакта, гильзы покрылась ржавчиной. Как правило, их чистка безрезультатна.
• На поверхности корпуса появились трещины, прочие механические повреждения, которые видно невооруженным взглядом.
• В результате контакта внутренних деталей происходит короткое замыкание.
• Цоколь с гильзой «спаялись» в одно целое.
• Клеммы вышли из строя.

К сведению! Плановая замена устройства осуществляется раз в 5 лет.

Для выполнения данной операции особых знаний в области электричества иметь не нужно. Внимательно изучив рекомендации специалистов, замену можно произвести самостоятельно.

https://youtube.com/watch?v=jWZTtKuapw0

Инструменты, материалы для выполнения замены устройства:

• отвертка-индикатор;
• нож монтажный;
• электрический провод (могут понадобиться небольшие отрезки);
• новый патрон, соответствующий осветительному прибору;
• клеммники;
• изоляционная лента.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Тип изделий по материалу

Большинство моделей изготавливают из специальной термостойкой пластмассы. Но есть и керамические исполнения изделий.

Основные отличительные характеристики керамических изделий

• На изделиях винтового типа при высоких температурах происходит залипание гайки крепления. Поэтому она должна быть выполнена из металла.
• При продолжительной беспрерывной работе в результате воздействия высоких температур также происходит залипание гильзы с цоколем изделия. В таких ситуациях при замене лампочки вместе с ней выкручивается и гильза.
• Преимущество — выдерживают более высокие температуры.
• Недостаток — стоят намного дороже.

Основные отличительные характеристики изделий из термостойкой пластмассы

• В период эксплуатации изделия белого цвета темнеют.
• Возможность использования лампочек с нитью накаливания мощностью до 60 Вт.
• Преимущество — низкая стоимость.
• Недостаток — достаточно короткий эксплуатационный период. Изделия под постоянным воздействием высоких температур быстро рассыхаются.

Разные модели патронов отличаются своими габаритами. Для потолочных люстр обычно используются изделия с маркировкой Е27, Е14. К изделиям данной конструкции подобрать лампочку легче всего. То есть в такие патроны можно спокойно вкручивать не только стандартные лампочки с нитью накаливания, но и энергосберегающие, светодиодные.

Изделия с маркировкой Е27, Е14 имеют одинаковую конструкцию. Отличаются они только внутренним диаметром, иногда оборудуются встроенным выключателем. Также на рынке представлены варианты изделий с цоколем Е40, Е10. Внутренний диаметр таких изделий соответственно 40 и 10 мм.

Патроны типа G предназначены для люминесцентных, галогенных ламп. Самыми распространенными на рынке являются G4, G9, GU10, R7S. Поэтому при покупке стоит внимательно смотреть на маркировку. Цифра после G указывает, какое между ножками расстояние.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Важно! Для светотехнического оборудования, на котором используются низковольтные патроны, например с цоколем G4, обязательно используется трансформатор

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

• цилиндрический корпус;
• донышко;
• керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

• подвесным к потолку с резьбовыми шайбами;
• с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
• с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Пошаговая инструкция по замене

Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.

https://youtube.com/watch?v=2snLWp87qLU

Отключение света

Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».

Отсоединение проводов

Перед касанием руками оголенных проводников и металлических частей проверьте их с помощью щупа-контактора или специальной отвертки на наличие напряжения. В некоторых квартирах размыкатель электросети устанавливают на линии фазы до прибора освещения!

Снятие люстры с потолка или демонтаж другого светильника

В зависимости от конструкционных особенностей снятие люстры с потолка может иметь свои особенности. Как правило, она либо весит на крюке, либо монтирована на планке или кронштейне. Может быть и вариант прикрученного плафона – тогда нужно просто вывернуть монтажные винты из панели или разъединить защелки.

https://youtube.com/watch?v=_dKUMwNpLm8

Разборка светильника

Разбор люстры необходим, чтобы высвободить патрон. Существует большое количество разнообразных по конструкции и форме светильников. Однако все они имеют плафон. Его-то и нужно демонтировать от основного каркаса, чтобы облегчить работы по извлечению патрона, предварительно выкрутив все лампочки.

Демонтаж патрона

1. Фарфоровый новый. Крепление такого патрона осуществляется через два винта в основании. Вся процедура демонтажа в таком случае заключается в их выкручивании.
2. Карболитовый старый. Существует несколько модификаций такого патрона – для стен, потолка, с приспособлением для закрепления плафона. Его демонтаж состоит из нескольких последовательных стадий: открутите держатель лампочки, открутите провода от освободившейся керамического основания и выверните дно патрона или открутите плоскую гайку – в зависимости от способа его крепления.

Рекомендация! Освободив патрон из светильника, обратите внимание на состояние проводов. Если обнаружится износ, обугливание проводки, замените проводники на новые

Установка нового патрона

Монтаж нового патрона должен проходить по схеме, прямо противоположной разборке старого, и зависит от особенностей и способа крепления светильника конкретной модификации. Однако если не удается поставить или подобрать аналогичную модель, то придется заменить и весь светильник или, если это возможно, только часть, куда крепится сам патрон.

Соединение проводников

Совет: отсоединяя провода от старого патрона, заметьте, какой провод подходил к центральному контакту. Это и есть фазовая линия. При подсоединении проводов к новому патрону соблюдайте их расположение – каким оно было до замены.

Установка светильника и подключение электричества

Устанавливать собранный светильник нужно обязательно с помощником. Для начала необходимо правильно подсоединить все провода – самой люстры с электросетью, не забывая о правильном соединении линий фазы и нуля. После соединения всех проводников, закреплении элементов люстры, установке лампочки, можно включить напряжение сети и удостовериться в исправности собранной конструкции.

https://youtube.com/watch?v=wI_mKcFFI90

Инструкция по замене

• В первую очередь нужно обесточить помещение.
• Далее отсоединяются элементы крепления, которые удерживают люстру на потолочном основании.
• Откручиваются болтики, держащие клеммы. Из их полости изымается проводка.
• Когда светильник уже лежит на рабочем столе, можно выкручивать сам патрон для потолочного светильника, закрепленный в корпусе.
• Теперь нужно вставить основание нового изделия, зафиксировать.
• Дальше через отверстие в корпусе пропускается токопроводящий потолочный кабель. Обязательно конец провода нужно зачистить.
• Подсоединяем жилы электрического кабеля. Для этого на клеммах, расположенных на съемном керамическом вкладыше, откручиваем болтики, вставляем жилы и затягиваем.
• Вставляем вкладыш с клеммами в специальные пазы, закрепляем корпус.
• Фиксируем люстру обратно на основание потолка.

На этом электромонтажные работы завершены. Осталось вкрутить лампочку и проверить работоспособность прибора освещения!

Производители и цены

Цена на патроны зависит не только от его типа, но также от производителя. Цена может меняться в разы при известном бренде. На рынке светотехники представлена продукция как отечественных, так и зарубежных марок.

Разброс цен достаточно велик:

Конструктивные особенности

Патроны предназначены для удержания сменной насадки во время совершения крутящего момента или возвратно-поступательных движений механизма внутри механического инструмента. В зависимости от типа используемой оснастки применяются различные зажимных устройств. Так, выделяются три основных вида. Рассмотрим каждый вариант детальнее.

Зубчато-венцовый

Иначе такое устройство патрона для дрели называется ключевым. Причина в том, что для фиксации насадки диаметром 1-16 мм здесь нужно менять положение зажимов используя специальный ключ. Этот факт считается плюсом из-за надежности работы и минусом из-за компактного приспособления, которое часто теряется. Устанавливается такое устройство на дрели.

Ключевой зажимной механизмИсточник berezka-stroi.ru

Быстрозажимной

Для управления зажимами здесь нужно вращать саму гильзу без использования дополнительных приспособлений. Устройство часто устанавливается на аккумуляторные дрели, шуруповерты. Из недостатков здесь выделяется слабое удержание насадок с большим диаметром (предельные диаметры 10 или 12-13 мм). Решением ситуации является замена изношенного патрона либо использование дрели с ключевым аналогом.

По исполнению такие патроны могут быть с одной или двумя муфтами. Первые считаются ненадежными из-за сложности ремонта и наличия фиксаторов с низкой прочностью (элементы системы блокировки вала). Вторые удобны в использовании: во время вращения верхнего цилиндра юбка удерживается второй рукой.

Быстрозажимное устройство с двумя муфтамиИсточник maxmaster.ru

SDS

Такой тип патронов устанавливается на перфораторы. Они примечательны тем, что во время вращательного и возвратно-поступательного движения механизма здесь исключен вылет или прокручивание насадки. Хвостовик и оснастки в этом случае также отличается. В поперечном сечении это не многоугольник, а цилиндр с продольными канавками.

Внутри группы эти патроны (Steck-Dreh-Sitzt – с немецкого «вставь, поверни, бур закреплен») подразделяются на несколько подвидов:

• SDS. Диаметр хвостовика с двумя пазами составляет 10 мм. Глубина погружения бура – 40 мм. Допустима работа с насадками типа SDS-plus.
• SDS-plus. Аналог SDS отличается наличием двух дополнительных укороченных пазов. Они служат для предотвращения выпадения бура. Допустимые диаметры сверл – 4-32 мм длиной от 110 до 1000 мм. Применение – легкие перфораторы.

Бур типа SDS-plusИсточник 220-volt.ru

• SDS-top. Редко используется сравнительно со вторым вариантом. Устанавливается такой патрон на средний по весу инструмент. Диаметр хвостовика насадок здесь составляет 14 мм, бура – до 32 мм. Погружение оснастки выполняется на 70 мм. Пазы – две пары: короткие и длинные.
• SDS-max. Распространенный тип изделий для буров диаметром свыше 20 мм (тяжелая техника). Хвостовик с тремя длинными и двумя короткими пазами имеет сечение 18 мм, углубляется на 90 мм.
• SDS-quick. Здесь хвостовик имеет выступы для фиксации и сечение в форме шестигранника, что позволяет работать с битами и сверлами. Буры по толщине ограничены 10 мм.
• SDS-hex. Это специализированное устройство патрона перфоратора для работы с пиками и зубилами. Устанавливаются на отбойных молотках.

Хвостовик зубила типа SDS-hexИсточник krepezhnydom.ru

Из перечисленного видно, что устройства отличаются от патронов для дрели отсутствием зажимных лепестков. Фиксация здесь производится встроенными в корпус направляющими, которые входят в пазы хвостовика. Выпадение исключается за счет защелок с шариками и пружинами. Это объясняет использование разных насадок в зависимости от конструкции патрона. Установка оснастки выполняется путем нажима до характерного щелчка.

Безвинтовое устройство

Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.

Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.

Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

• корпус цилиндрической конфигурации;
• внутренняя резьбовая гильза;
• вставка керамическая;
• пара латунных или медных контактов;
• донце;
• крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Крепление изделия

Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.

Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.

Видео на тему

https://youtube.com/watch?v=9NQVcHZcjpM

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

• карболитовые советского образца

• керамические

• пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• донышко

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

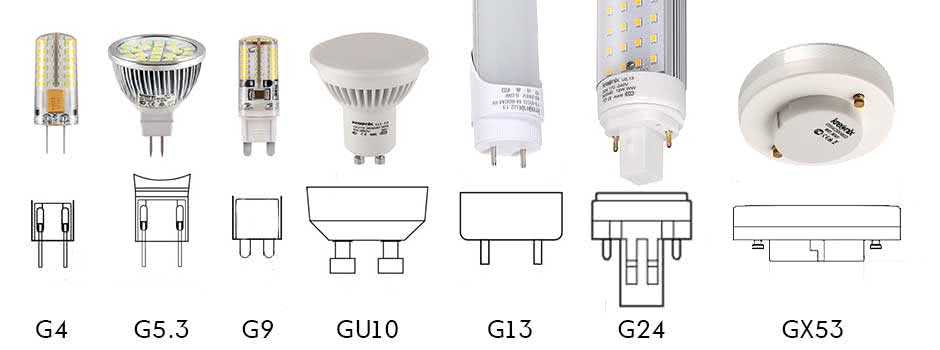

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Замена светодиодной лампы

При работе с осветительными приборами первым делом нужно обесточить квартиру. Для этого отключите нужный элемент в ветке электропитания

Делайте это с должным вниманием и осторожностью, соблюдая правила безопасности. Также лучше взять стул и любую другую подставку, при помощи которой вам будет удобно выполнять работу. Будьте осторожны с тканью натяжного потолка, любое резкое движение может привести к ее повреждению

Будьте осторожны с тканью натяжного потолка, любое резкое движение может привести к ее повреждению

Теперь приступайте к непосредственной замене лампы

Будьте осторожны с тканью натяжного потолка, любое резкое движение может привести к ее повреждению. Теперь приступайте к непосредственной замене лампы.

Для начала разблокируйте лампу в системе крепления. За это отвечает специальное фиксирующее кольцо. Будьте внимательными, кольцо может легко выскользнуть из руки. Далее медленно выкрутите старую лампу. Осмотрите ее и подберите новую лампу с соответствующими характеристиками: размером и мощностью. После осуществления замены лампы верните на место фиксирующее кольцо и зафиксируйте его в должном состоянии.

Приведем несколько советов о том, как достать лампочку из натяжного потолка:

• Если потолок предусматривает установку светодиодных ламп, но их мощности вам точно не хватает, воспользуйтесь маленькой уловкой: вместо обычного, стандартного желтого цвета купите белую. При помощи этой нехитрой замены вы увеличите яркость осветления, не затрагивая расходуемую мощность.
• Для достижения гармоничного эффекта передачи света в натяжной потолок одной комнаты лучше монтировать лампы одной модели. Так вы получите эстетичный и привлекательный внешний вид. Если по какой-либо причине найти нужную лампу не получается, замените все в помещении. Для этого приобретайте всегда на пару штук больше лампочек, чтобы в нужный момент быстро их заменить.
• Для того, чтобы лампа прослужила дольше, не вкручивайте ее в светильник голыми руками. Используйте перчатки или сухую тряпку.
• Нестоит забывать, что натяжной потолок не выдержит слишком мощную лампу. Лучше приобрести ее с мощностью не более 35 Вт, чтобы избежать возможного повреждения материала.

Похожие записи:

Отмостка своими руками Как построить дом из несъемной опалубки Укладка фанеры на деревянный пол: выбор материала, подготовка, монтаж поэтапно Строительство бани из пеноблока под ключ: этапы возведения, популярные проекты и цены за работу Шкаф встроенный в прихожую Металлические заборы: виды и особенности установки
