Зачем нужно заземление и что такое узо

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

электронный — работающий от внешней сети;
электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

Legrand;
ABB;
AEG;
Siemens;
Schneider Electric;
DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

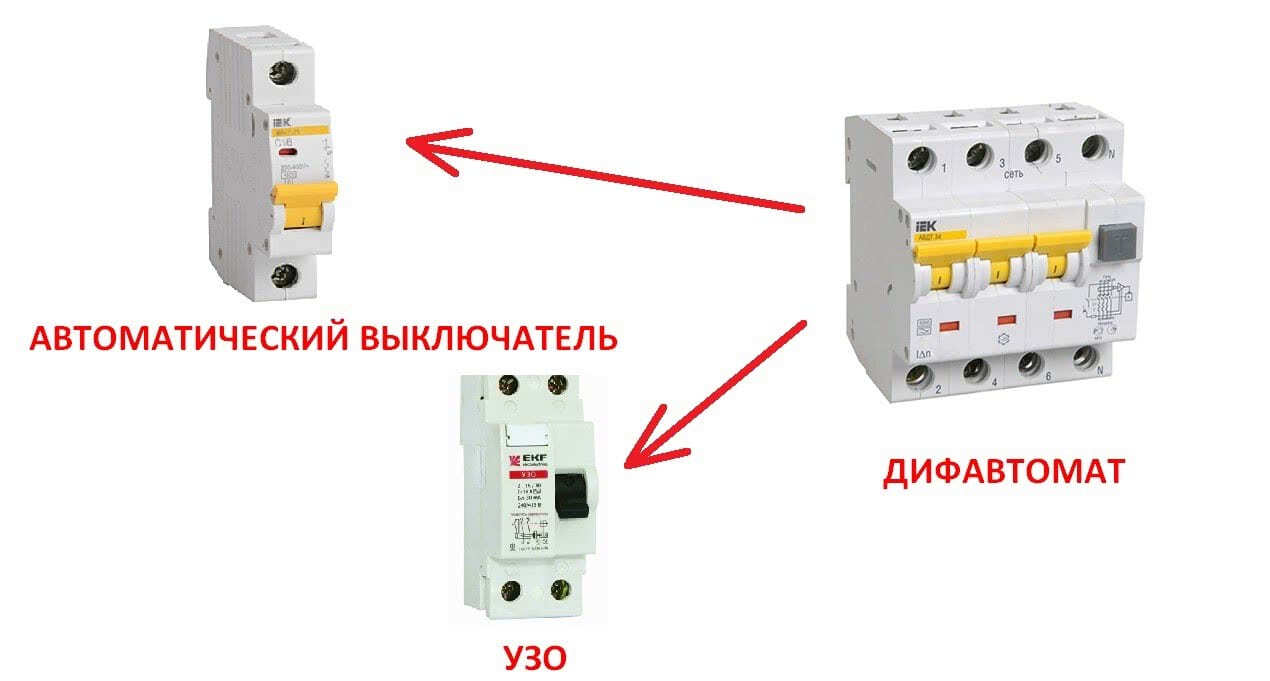

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

Несколько рекомендаций, как выбрать прибор и на что обратить внимание

Специалисты рекомендуют в первую очередь уделить внимание к требованиям по защите: сюда входит короткое замыкание и необходимость в защите от прямых и не прямых контактов. Если есть необходимость защиты от не прямых контактов, рекомендуется использовать устройства с чувствительностью (мА): от 30 до 1000

Номинальный ток защитного прибора (40/63 А), тут все зависит от нагрузки

Если есть необходимость защиты от не прямых контактов, рекомендуется использовать устройства с чувствительностью (мА): от 30 до 1000. Номинальный ток защитного прибора (40/63 А), тут все зависит от нагрузки.

Примечание! Если есть необходимость в дополнительной нагрузке, то рекомендуется использовать АВДТ, с чувствительностью (мА) 10 или 30.

Покупая аппарат, обратите внимание на рабочие функции и эксплуатационный период. На прибор возлагаются огромные функции, поэтому высокое качество и надежность не помешает

Не стоит экономить на аппарате, от него зависит работа всех электроприборов.

Выбор по рабочим параметрам защитного устройства:

Ток.
Напряжение.
Дифференциальный ток, выбирается на базе электрического проекта.

Самые качественные и мощные устройства достигают до 1500, соответственно, стоимость на них высокая. Данное устройство очень надежное и в случае аварийной ситуации, прибор опережает автоматический выключатель и производит отключение.

Зачем ставить УЗО?

УЗО автомат нужно ставить – это понятно, в доме без него не обойтись, но зачем ставить отдельный автомат на стиральную машину, какой в этом смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является достаточно крупным потребителем, создающим изрядную нагрузку на проводку. Поэтому для нее желательно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, поскольку они работают в обычной среде и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению в группе риска, а значит, к ее энергообеспечению нужно подойти со всей ответственностью. А уж если речь идет о современной дорогой стиральной машине с функцией сушки, то в этом случае подобную технику должен защищать ни один автомат.

Что это за волшебный автомат УЗО, из чего он состоит и как работает? Для начала определим составные части УЗО, оно состоит из:

трансформатора;
корпуса;
механизма разрывающего цепь;
механизма производящего самотестирование;
электромагнитной отсечки (для новейших приборов).

Какое УЗО ставить и от чего это зависит?

Ответим на данный вопрос неожиданно и нестандартно – никакое. На самом деле, прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, поскольку они не защищают электрическую цепь от всех рисков. Мы со своей стороны порекомендуем установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – это уникальное устройство, которое объединяет в себе УЗО и противопожарный выключатель.

Ранее эти два устройства приходилось ставить один за другим, создавая, таким образом, полную защиту сети, теперь есть дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — прибор еще достаточно дорогой, поэтому подбирать и ставить его нужно с умом. Большинство специалистов рекомендуют ставить электромеханический дифавтомат на 0,03 Ампер. Можно конечно купить и электронное устройство на 0,01 Ампер, оно конечно номинально надежнее и дороже, но по факту, такая надежность уже перебор.

Сколько стоит дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена прибора около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если встает вопрос, сколько стоит дифавтомат, данную цену называть вполне можно, она является средней.

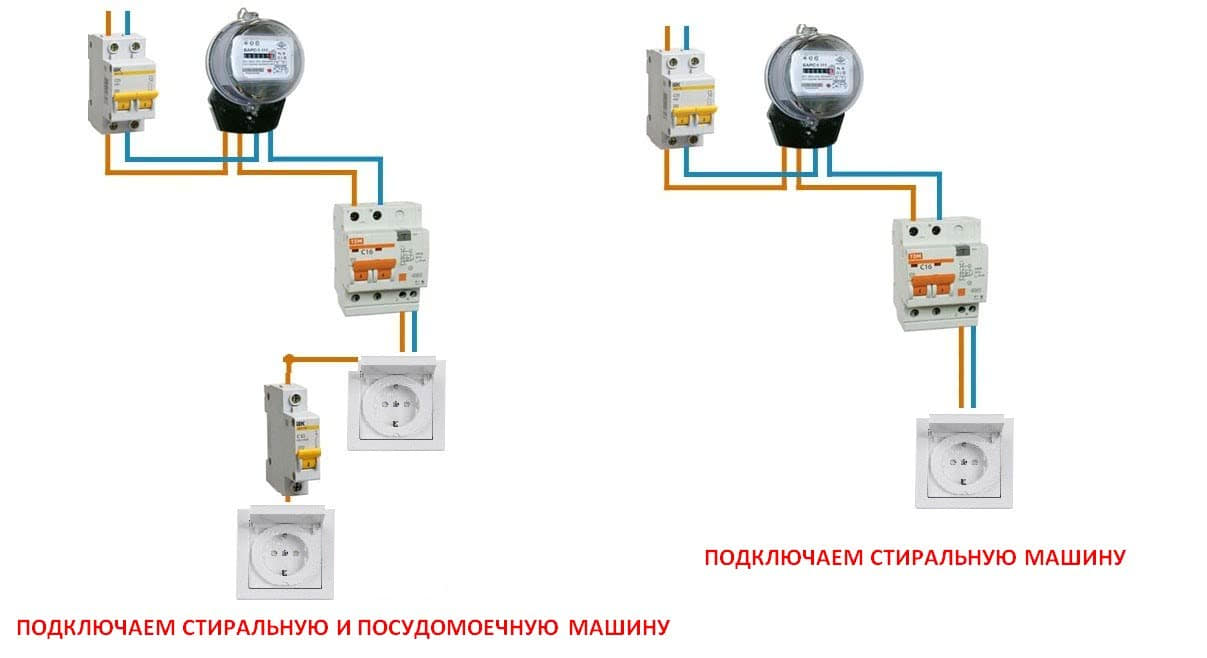

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы заранее проложили отдельную электрическую цепь от электрощита до стиральной машины, то это существенно упрощает схему установки УЗО, поскольку речь пойдет о простой сети с одним потребителем. Если вам требуется детальная информация о подключении стиральной машины к электричеству, придется изучить дополнительную информацию.

От электрощита прокладываем провод ВВГ 3х2,5, если есть возможность можно вмонтировать дифавтомат на 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить прямо возле влагостойкой розетки у стиральной машины, только для этого его придется поместить во влагостойкий корпус. Выполняем следующий порядок действий.

Берем отвертку-индикатор, находим провода фазу и ноль.
Подключаем их к дифавтомату (у него есть соответствующие подписанные выходы сверху).
Выводим фазовый и нулевой провод из устройства до влагостойкой розетки.

Вот и вся простейшая схема. Если кроме стиральной машины вы хотите подключить к этой цепи и посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке. В случае отключения этого УЗО, по причине неисправности посудомоечной машины, дифатвомат останется «в строю», а значит, стиральная машина продолжит работу без перебоев.

В заключение отметим, установка УЗО и дифавтоматов убережет вашу стиральную машину от перепадов напряжения, которые могут сжечь ее блок управления, двигатель, сливной насос и прочие агрегаты, отправив вашу домашнюю помощницу на помойку. Установить УЗО не сложно, но даже если вы боитесь возиться с электрикой, всегда можно обратиться к специалисту. Не экономьте на защите, иначе потом придется платить за новую стиральную машину.

https://youtube.com/watch?v=OlhOzdWCS8Q

Лучшие производители УЗО

Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.

Автоматическая продукция ABB

Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.

При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.

Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок

При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.

Что предлагает пользователям IEK

Компания IEK – ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.

Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги

Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону

Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.

Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.

Нюансы изделий предприятия Контактор

Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.

Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок

Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.

Принцип работы УЗО

Принцип работы УЗО ? — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Ф∑ = ФL — ФN = 0

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Ф∑ ≠ 0

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Основное предназначение устройства

Вы в курсе, как расшифровывается УЗО? Устройство защитного отключения. Большинство ошибочно полагает, что автоматические выключатели (в простонародье именуемые автоматами) и УЗО это одно и то же.

Здесь важно уловить, в чём разница, что и от чего защищает каждое из этих устройств?

Автоматы защищают подающую сеть напряжения. Например, каждая комната в вашем доме запитана от отдельного автомата. В случае если в какой-то электрической ветви возникнет короткое замыкание или перегруз, автоматический выключатель отключится и тем самым отсечёт повреждённый участок, спасая общую сеть.

Каким образом он это делает?

Наши дома сейчас напичканы огромным количеством бытовой техники, причём некоторые электроприборы очень мощные. В то же время электрическая проводка имеет определённый срок эксплуатации и со временем есть вероятность выхода из строя изоляции, что повлечёт за собой соединение проводки с землёй. В результате ток начнёт двигаться не по заданному пути, а произойдёт утечка на землю, проводником для этого может стать человек. Тоже рассмотрим это на примере.

Предположим, что в каком-то электрическом бытовом приборе (чайник, посудомоечная либо стиральная машинка, пылесос) произошёл пробой изоляции.

В результате корпус электроприбора будет обладать неким потенциалом. Коснувшись корпуса, можно получить токовый удар

Как видите, для того чтобы заработать электрическую травму необязательно влезть в розетку, всё гораздо банальнее, потому так важно защищать себя от подобных случайных прикосновений

Конечно, если в помещении есть заземляющий контур и установлены коммутационные аппараты (розетки) с заземлением, они спасут от электротравмы. Но иногда электрика в наших квартирах не вполне соответствует нормативам и правилам. Согласитесь, не у всех и не в каждой комнате имеются розетки с заземляющим контактом, а в качестве и надёжности контура заземления у нас вообще нет никакой уверенности.

Наглядно про УЗО на видео:

https://youtube.com/watch?v=En8eQP49Vac

Значит, придётся защищать себя, установив в распределительных щитках УЗО. Как только появляется токовая утечка, оно отключается, таким образом, спасая человеческую жизнь.

Не менее важным назначением устройства считается защита домов от возможности возгорания и пожара, которые возникают при нарушениях изоляции проводки.

Как работает УЗО при отсутствии заземления

Когда повреждается изоляция проводов или ослабевают крепления токоведущих контактов приборов, возникают утечки токов, приводящие к нагреву проводки или искрению, в результате чего создается опасность возгорания. При случайном касании человеком оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.

В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.

Система с объединением функций рабочего N и защитного PE проводников, называется TN-C. От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело. При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.

Причины автоматического отключения УЗО

Прежде, чем приступать к ремонту, стоит выяснить, почему срабатывает УЗО. Причин этого явления может быть несколько, и именно от них зависит способ и стоимость ремонта.

Утечка тока в сети. Такая проблема часто встречается в зданиях со старой проводкой. Изоляционное покрытие со временем теряет свою эластичность, трескается, и проводка на некоторых участках оголяется. Если проводку проложили недавно, стоит проверить качество соединения проводов. Иногда нарушить слой изоляции может случайно забитый гвоздь.
Неисправность прибора, к которому подключается УЗО. Среди повреждений наиболее часто встречаются выход из строя шнура, обмотки двигателя или ТЭНа водонагревателя.
Ошибка при установке. Если устройство установить некорректно, то автоматика может периодически срабатывать без причины.прежде, чем монтировать устройство, стоит внимательно изучить инструкцию или воспользоваться услугами специалиста.

При монтаже важно не допускать ошибок, иначе прибор будет выключаться без видимых причинИсточник www.ets96.ru

Неправильный выбор устройства

При покупке агрегата важно учесть все его характеристики и назначение. Несоответствие этим параметрам может стать причиной ложного отключения.

Прикосновение человека к проводу без изоляции

На самом деле это устройство предназначено именно для того, чтобы защитить человека в таких ситуациях.

Повреждения в самом механизме. Иногда повреждается спусковой механизм, и при самой маленькой вибрации срабатывает автоматическое отключение.

Неправильное размещение устройства в электропроводке. Для избежания подобной проблемы, стоит монтировать устройство после счетчика и перед автоматом. Если в доме много электроприборов с большой мощностью, то следует использовать несколько устройств для каждой группы. Это позволит при неполадках не отключать электроэнергию во всем доме, а только на отдельных участках.

Согласно правилам ПУЭ, заземление и рабочий ноль нельзя совмещать
Но, иногда электрики не принимают во внимание этот запрет. Может возникнуть замыкание этих двух линий, что станет причиной автоматического выключения УЗО.

При монтаже необходимо придерживаться всех требований безопасностиИсточник repair-need.ru

Погодные явления. Устройство, которое установлено на улице поддается влиянию влаги. В результате во внутреннем механизме накапливается влага, возникает утечка, и срабатывает автомат. Если в доме есть незначительные утечки тока, то молния во время грозы может их усиливать. Это тоже является причиной автоматического отключения. При очень низких температурах микросхемы устройства могут выйти из строя, и УЗО просто не сработает в случаях утечки тока.
Высокий уровень влажности в помещении. Если установленную проводку попытались скрыть с помощью шпаклевки, то подключать электричество следует после высыхания, иначе может сработать защитная автоматика.

Для обеспечения безопасности все провода нужно соединять правильноИсточник kakpravilnosdelat.ru

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике
