Все, что нужно знать о винтовых сваях для фундамента

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Как определить площадь свайной подошвы

Лопасти при ввинчивании в грунт, сдавливают его пласты и осуществляют почвенное уплотнение. Когда свая установлена, она начинает играть роль подошвы и воспринимает на себя нагрузку здания. Для расчета нагрузки, которую могут выдержать опоры-трубы, нужно вычислить площадь подошвы каждого изделия.

Вычисляемая площадь представляет собой окружность, и образуемая винтовой лопастью фигура – круг. Расчет основан на формуле:

S=πR².

Значение радиуса в данном случае равно удалению самой крайней точки на лопасти винта от оси сваи. Обычно завод-изготовитель винтовых изделий снабжает свою продукцию готовыми таблицами, в которых указана площадь подошвы каждого вида изделий.

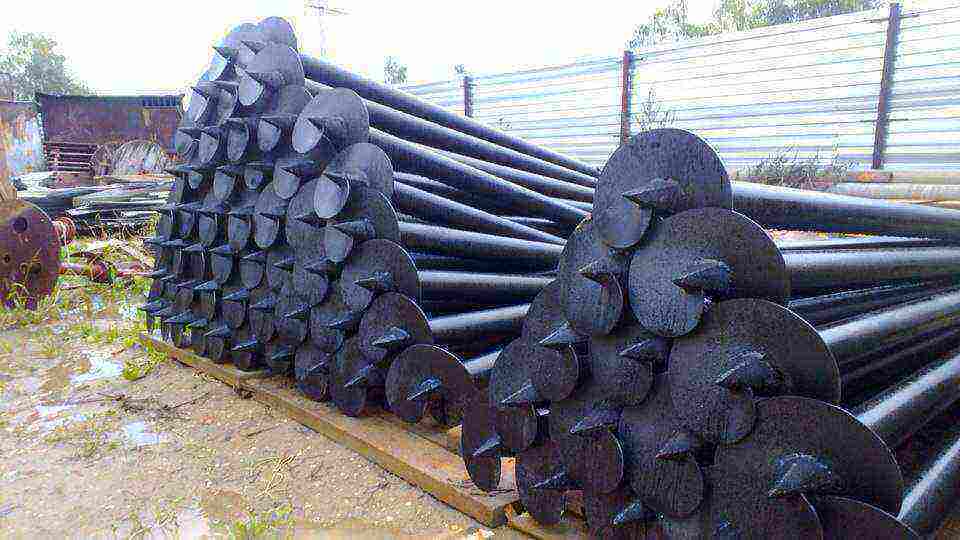

Заводские сваи с остроконечной лопастью

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

• разметка участка;
• рытье траншей и шурфов под опоры;
• подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
• возведение свай;
• укладка песчаной подушки под ленту;
• монтаж армированного каркаса в траншее;
• заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

• крен сооружения;
• разрушение стен;
• трещины в доме;
• проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Существует несколько методов устройства свай:

1. Бурение скважин под опоры.
2. Забивка в грунт.
3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

• типу грунта,
• рельефа участка,
• а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Возведение фундаментной конструкции под дом своими руками

Технологические этапы строительства (после расчетов и проектирования):

• разметка участка;
• вкручивание свай с помощью насадки и профильных труб-рычагов;
• бетонирование полости трубы для увеличения прочности и предотвращения образования конденсата;
• обрезка свай на одном уровне;
• наваривание оголовков.

Каким должно быть расстояние между винтовыми сваями при устройстве фундамента, можно узнать тут. Об установке винтовых свай для фундамента своими руками читайте в данной статье, о ремонте основания с применением винтовых опор — в этой, о реконструкции фундамента — в этой.

Устройство канализации

Для этого необходимо:

1. Использовать теплоизоляционные материалы для труб.
2. Утеплить цоколь по периметру дома.
3. Прокладывать внешнюю отводную трубу, соединяющую внутреннюю канализацию с септиком, в траншее.

Сарай с нуля

Сарай — легковесная конструкция, поэтому под фундамент можно использовать трубы диаметром меньше 108 мм. Длину труб выбирают с учетом глубины промерзания почвы (1,5–2 метра).

После монтажа опор производят бетонирование, обрезают выступающие части труб на одном уровне и наваривают оголовки. Связать сваи в единую конструкцию можно швеллером, металлической трубой или деревянными брусьями.

Строительство веранды

Каждый угол веранды должна удерживать одна опора. Таким образом выбирают количество стержней, учитывая, что шаг между ними не должен превышать 3 м. Длина труб зависит от линии промерзания почвы. Диаметр опоры можно выбирать между 57 и 89 мм.

Этапы работы:

• ввинчивают опоры строго в вертикальном положении;
• обрезают трубы на одном уровне
• заполняют полость бетоном;
• наваривают оголовку;
• на оголовки кладут слой гидроизоляции;
• делают обвязку ростверком (металлическим профилем или брусьями).

Любая древесина в строительстве должна быть обработана влагостойкой пропиткой.

В отличие от отдельной террасы, веранда имеет с домом как минимум одну стенку и объединена кровлей. В этом случае строители советуют делать связку между фундаментами, чтобы не нарушить устойчивость конструкции.

Для отдельно стоящей от дома террасы нужно рассчитать суммарные нагрузки, проанализировать несущую способность грунта и в связи с этими данными выбрать количество опор. Для повышения устойчивость террасы обвязку рекомендуют делать как по периметру, так и по диагоналям.

Важно знать

При возведении дома, имеющего более двух этажей важно провести точный расчет: выяснить максимальную нагрузку дома с наполнением, возможное количество свай в фундаменте, их размеры, общую несущую способность конструкции и тип грунта в конкретном регионе. Если расчеты выходят за пределы максимальных значений, следует использовать другой фундамент или изменить проект застройки

«Литейно-трубный завод» предлагает огромный ассортимент винтовых свай разных размеров для возведения домов, технических объектов, гаражей, бань, заборов и других сооружений на винтовом фундаменте. Специалисты компании помогут провести расчет количества используемого материала, нагрузку на фундамент, подберут наиболее подходящие винтовые сваи под строительство объекта. Осуществят возведение фундамента на винтовых сваях под ключ. Доставка материала осуществляется во все регионы РФ. Более подробную информацию можно получить в отделе продаж.

Позвоните нам или Закажите звонок

Поэтапная установка

Изначально размечают участок и расчерчивают при помощи веревки. Винтовые сваи под фундамент вкручивают на перекрестиях веревки. Для того чтобы определить какие сваи подходят под грунт участка, делают специальные анализы почвы. Есть более простой способ, нужно сделать контрольное вкручивание. Так можно быстрее определить какой тип свай использовать, и на какую глубину их вкручивать.

Конструкция винтовой сваи

Свая должна входить в грунт строго вертикально, не менее чем на 1,5 м. Если свая войдет криво, нагрузка будет неравномерной, и выйдет из строя раньше рассчитанного срока. На намеченном месте, сначала выкапывают яму глубиной 50 см, чтобы свая входила вертикально.

Применяют два способа установки свайно-винтового фундамента:

• Механический.
• Ручной.

Преимущества механического способа:

1. механический способ исключает воздействие человеческого фактора и поэтому сваи завинчиваются быстро и ровно;
2. экономия времени при устройстве фундамента.

Недостатки:

1. для завинчивания приходится нанимать спецтехнику, что приводит к дополнительным затратам;
2. ландшафт не всегда позволяет заехать тяжелой спецтехники.

Особенности вкручивания свай своими руками

Преимущества такого способа:

1. стоимость. Поскольку не приходится нанимать спецтехнику, вкручивание вручную обойдется дешевле механического;
2. такой способ удобен при работе на меленьких площадях;
3. простота и доступность.

Недостатки:

1. велик риск человеческого фактора, лучше доверить эти работы профессионалам;
2. несет в себе большие физические нагрузки.

Для такого способа завинчивания понадобится:

• уровень с глазками 2 штуки для соблюдения точности в двух плоскостях;
• лопата;
• три лома;
• трубы рычажные для увеличения рычага;
• маленькая кувалда или большой молоток.
• перчатки.

Ломы вставляют в отверстия, трубы надевают на ломы для большего рычага. Чем больше рычаг, тем легче вкручивать. Вкручивают сваи втроем. Один постоянно контролирует с уровнями, два других вкручивают сваи. Сваи вкручиваются на расстоянии от 1,5 до 3 м и на глубину не менее чем 1,2 м.
Свайно-винтовой фундамент ограничен в нагрузках, поэтому нужно рассчитывать вес всего здания. Учитывать нужно вес:

• перегородок;
• дверей и окон;
• кровли;
• мебели.

Для вычисления применяют формулу: объем умноженный на плотность материалов. К полученному результату добавляют около 30% резервной нагрузки. Таким образом, зная общий вес здания можно произвести расчет винтовых свай для фундамента. На каждый тип свай производитель предоставляет паспорт с расчетными допустимыми нагрузками на одно изделие.

При выборе фундамента опирайтесь на свои возможности. Учитывайте ландшафт и прочность грунта. А также стоит включить общий вес всех материалов, применяемых при возведении дома. Винтовой фундамент является универсальным и адаптивным под любой ландшафт.

Видео по теме:

Небольшой свайно-винтовой фундамент. Монтаж. Цена. «СВ-Фундамент»
07:05

Как закрутить винтовые сваи / Свайный фундамент своими руками / Стройка Sekretmastera
03:50

Винтовые сваи. Плюсы и минусы винтовых свай
34:07

Винтовые сваи Испытание. Свайно-винтовой фундамент. Испытание несущей нагрузки. Все по уму
23:03

Что нам стоит дом построить?

Чтобы узнать несущую нагрузку, сложите постоянную и кратковременную. К постоянной относится вес с облицовочным материалом, коммуникациями, мебелью, перекрытием и прочими факторами. К кратковременной — снеговая и ветровая нагрузка.

Определить коэффициенты удельного веса строительных материалов можно по специальным таблицам с тематических ресурсов. Рассмотрим строительство фундамента для бани без перегородки и с чердаком, обладающей следующими параметрами:

• длина — 5 м;
• ширина — 5 м;
• количество углов — 4;
• материал стен — оцилиндрованное бревно, 240 мм;
• высота потолков 2,5 м;
• крыша из металлочерепицы двухскатная;
• чердак с высотой стен 1,2 м;
• перекрытие по деревянным балкам с утеплителем, облегченное;
• отделка фасада отсутствует;
• отделка внутри бани — вагонка деревянная;
• толщина стяжки — 100 мм;
• снеговой район 1 — 80 кгс/м2;
• коэффициент запаса — 1,3.

При заданных параметрах вес бани с мебелью, ванной или джакузи будет равен примерно 48 тоннам с учетом коэффициента запаса.

Для здания такого типа подойдут опоры длиной 2,5 метра, диаметром 108 мм. Для расчета нужного количества свай делим нагрузку на расчетную выдержку — 48:6=8. 4 сваи будут расположены по углам здания, еще 4 распределены равномерно по периметру с шагом в 2,5 метра.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы. Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам

В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Какие ростверки существуют

Существуют три основных разновидности ростверков:

• Деревянный. Используется брус размером 150 : 200 мм или 200 : 200 мм. Иногда вместо одного цельного бруса применяют пачку обрезных досок толщиной 50 мм и шириной 200 мм. Этот вариант позволяет исключить обычное для этого материала образование глубоких трещин и скручивание винтом. Балки укладываются на оголовки и фиксируются стремянками и болтами. Между собой их соединяют вполдерева с прокладкой из джута.
• Металлический. На оголовок укладывают двутавр, рельс или уголок и прочно соединяют между собой на сварку с дополнительной фиксацией на резьбовые соединения. Для швеллера оголовки не применяют, укладывая прокат полочкой вверх прямо на верхушки металлических труб (винтовых свай).
• Железобетонный. Представляет собой практически полный аналог мелкозаглубленного ленточного фундамента, только установленный не в траншее с опорой на грунт, а точечно на верхушках свай. При этом, лента отливается с жестким соединением арматуры с каркасами свай, что делает все элементы единой бетонной отливкой. Ж/Б ростверк способен выдерживать максимальные нагрузки, не гниет и не поддается коррозии, что обеспечивает длительный срок службы.

Ремонт фундамента из винтовых свай

Любой фундамент, каким бы совершенным он ни был, как бы четко не придерживались технологии его возведения, может выйти из строя. То же может произойти и с нашим, возведенным для строительства деревянного дома, фундаментом. А это значит, что он нуждается в починке.

И тут обнаруживается большой плюс фундамента на винтовых сваях. Если еще один вид фундамента, пригодного под строительство дома из деревянного сырья, ленточный фундамент, может требовать специфических работ по укреплению, то в случае установки винтового фундамента сложность работ значительно уменьшается.

Чтобы отремонтировать фундамент на винтовых сваях, все равно нужно задействовать специальную технику. Процедура подготовки фундамента к ремонтным работам проще, если в доме имеется подвал. Подвальное помещение позволяет обеспечить доступ к самой конструкции, не затрагивая само строение и с минимальными затратами сил. Если подвала нет, нужно будет использовать специальную технику для поднятия строения, чтобы можно было добраться до свай. Как вариант – можно просто разобрать пол и укрепить нужный участок. Это можно сделать, если вы точно знаете, какая именно свая дефектна и параметры дефекта. В остальных случаях нужно будет массировано углубляться в саму конструкцию фундамента.

Чтобы произвести ремонтные работы, нужно определить характер неполадки. Это может быть проседание свай, дефекты свай, дефекты перекрытия и прочее. Чтобы точно определить причину, нужно обнажить фундамент. Для этого нужно снять изоляционный слой и перекрытие. Затем, по ситуации, заменить сваю, досыпать грунта или произвести иные ремонтные работы.

Частая проблема винтовых свай в песчаной почве – разрушение почвенного слоя или его движение. В этом случае нужно укрепить сваи при помощи арматуры и бетона. Шатающуюся или смещенную сваю можно увидеть визуально, а чтобы точно выяснить характер проблемы, следует углубиться в бетонную подложку. Возможно, нужно будет заново бетонировать ее.

Отдельные и редкие случаи – когда смещается сама основа фундамента. Это может происходить при значительных сдвигах почвы или подмытию оной. Тогда нужно полностью демонтировать конструкцию и заново выполнить работы по ее возведению. Посоветуйтесь с геологом, если имеет место такой случай, возможно, придется переносить дом в другое место.

В целом же фундамент на винтовых сваях очень прочный и надежный, он долговечен и в подавляющем большинстве случаев в ремонте не нуждается. Этому способствуют особенности его конструкции – сваи уходят на глубину более полутора метра, крепко фиксируются подложкой. Лопасти сваи обеспечивают не просто надежность конструкции, но и некоторую ее маневренность (позволяют фундаменту оставаться стабильным при движении почвы).

А чтобы фундамент был прочным и не нуждался в ремонте, следует придерживаться технологии его возведения и начинать строительство в теплое время года.

Винтовые сваи – плюсы и минусы

Преимущества винтовых свай:

• относительно низкая цена винтовых свай;
• возможность вести работы в непосредственной близости к другим строениям, коммуникациям или насаждениям;
• возможность выполнить монтаж сваи своими руками;
• значительная скорость установки;
• отсутствие земляных работ;
• отсутствие вибрации и шума при закручивании сваи;
• возможность монтажа на участках с неровным рельефом местности;
• допускается повторное использование.

Отметим, что перечисленные достоинства характерны для свай, изготовленных промышленным способом.

Недостатки винтовых свай:

• невозможность применения на скальных грунтах, ввиду риска деформации лопастей или ствола;
• запрет на применение в сейсмоактивных районах;
• нецелесообразность использования в химически активных грунтах. Требуется значительная обработка металла для повышения его эксплуатационных характеристик;
• нецелесообразность использования на грунтах со слабой боковой поддержкой.

Быстрый монтаж винтовых свай – одно из несомненных достоинств этого вида свай для фундамента. При этом у заказчика есть возможность выбрать одну из трех технологий монтажа. В частности:

механический способ. Предполагает использование вспомогательных механизмов (лебедки и т.п.);

ручной способ. Для монтажа потребуется несколько человек и рычаг. Однако, чем толще ствол и больше диаметр лопастей сваи, тем сложнее будет осуществить ее завинчивание в грунт. Поэтому применение способа оправдано только для небольших свай;

гидравлический способ. Отметим, что использование специальной техники позволяет завинтить сваю в грунт под заданным углом (до 40°).

Как правильно подбирать для дома, веранды, забора?

Винтовые сваи отличаются от остальных типов такого фундамента более дешевой стоимостью, но при этом ограниченной грузоподъемностью.

Рекомендации по выбору винтовых опор под разные случаи частного строительства:

Среди всех забивных опор широкое применение получили ж/б конструкции, которые в отличие от деревянных и металлических столбов, способны выдержать большие нагрузки и служат от 100 лет.

Назначение железобетонных забивных опор:

В отличие от двух предыдущих типов буронабивные сваи изготавливаются непосредственно на строительной площадке. Перед тем, как подготавливать скважину, конструктору необходимо проанализировать суммарные нагрузки и геологию почвы.

В соответствии с потребностями в несущей способности фундамента бурят шурфы таких размеров:

Длины несущих элементов определяются, исходя из уровня твердых пород, в которые должны упираться нижние концы свай. При этом обязательным остается условие, что глубина фундамента закладывается ниже точки промерзания.

Нормативы и маркировка

Сваи с несколькими лопастями

В отношении винтовых свай установлена следующая маркировка, определяющая модель изделия:

• Свая винтовая лопастная (CBЛ) — имеет один или несколько комплектов лопастей, расположенных у наконечника или по всей длине трубы и относительно тонкий ствол.
• Свая винтовая спиральная (СВС) — состоит из ствола с наконечником, одного или нескольких витков внешней резьбы.
• Свая винтовая комбинированная (СВК) — изделие с конусным или открытым наконечником. На стволе в определенном порядке приварены спирали и лопасти.

На корпусе изделия указывается его диаметр, длина, несущая способность показатели по кислотной устойчивости и сопротивлению грунта.

Сталь для производства свай выбирается под такие данные, как агрессивность среды, степень нагрузок и условия установки

Для изготовления особо надежных свай используется жаропрочная нержавеющая сталь

В изготовлении используются такие марки стали:

• Ст3 — стандартная углеродистая сталь среднего качества;
• Ст10 — высококачественная углеродистая конструкционная сталь, устойчивая к истиранию и критически высоким температурам;
• Ст20 — конструкционная сталь, отличающаяся высокой прочностью и устойчивостью к активным реагентам;
• 09Г2С — низколегированный сплав высокой прочности для изготовления свай большого диаметра.
• 30ХМА — нержавеющая и жаропрочная сталь, предназначенная для эксплуатации в условиях высокой температуры, влажности и химической активности.

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Загородный дом на винтовых сваях

Watch this video on YouTube

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания

Похожие записи:

Виды и размеры профилей Как выбрать и повесить жалюзи на пластиковые окна Гидроизоляция балкона: 103 фото инструкции по защите конструкции от воздействия чрезмерной влажности Особенности пеллетной горелки своими руками Простые способы отремонтировать акриловую ванну Виды сайдинга для наружной отделки
