Камеры для домашнего видеонаблюдения: как выбрать и установить?

Оглавление

Подготовительный этап

Подготовительный этап очень важен, поскольку нужно определиться с оборудованием и основными нюансами его монтажа. Необходимо решить:

  • откуда и каким образом будет вестись наблюдение;
  • требуемое количество видеокамер, расход кабеля и прочих материалов;
  • наличие дополнительного оборудования;
  • время наблюдения (круглосуточно или определённый период времени);
  • только видео или вместе со звуком;
  • порядок монтажа кабеля и питания оборудования;
  • порядок защиты оборудования от злоумышленников и негативного воздействия окружающей среды.

Систему нужно подбирать под конкретные задачи

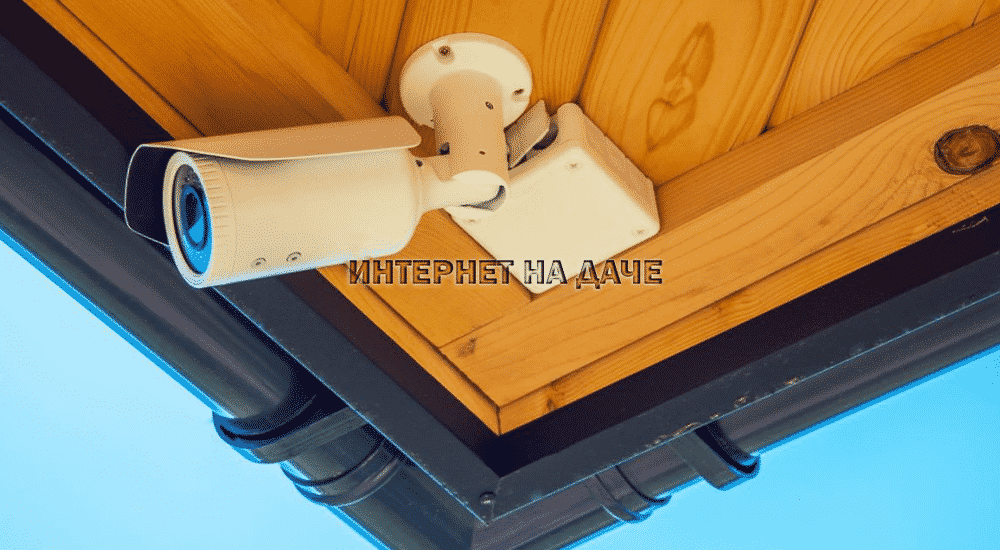

Камеры видеонаблюдения могут быть для внутреннего и наружного использования. От места их расположения зависит необходимое количество кабеля и прочих расходных материалов.

Устройство

Система домашнего видеонаблюдения включает в себя целый набор устройств, которые слаженно работают и позволяют следить за безопасностью. Для организации подобного наблюдения понадобится не только сама камера, но и монитор или другое устройство для приема изображения.

Стандартная камера, которая используется для организации домашнего видеонаблюдения, включает в себя следующие составляющие.

Объектив

Здесь пристальное внимание нужно уделить диафрагме, которая может быть как с автоматической, так и с ручной регулировкой.

Инфракрасный фильтр, который располагается между матрицей и объективом. Он необходим для того, чтобы изображение не искажалось.

Матрица, которая отличается чувствительностью к свету

Она нужна для того, чтобы преобразовать оптический сигнал в электрический.

Процессор, необходимый для обработки видеосигнала. От мощности данного элемента зависит, насколько ярким и цветным будет изображение. Если модели более передовые, то в них данный элемент нужен для подавления шумов или устранения засветки.
Компрессионный блок.

Центральный процессор, задача которого состоит в управлении камерой и некоторыми дополнительными функциями.

Настройка IP-камеры

При настройке новой IP-камеры несколько параметров играют определенную роль в обеспечении соответствующего качества изображения и частоты кадров. При использовании MJPEG видео потоков, следующие настройки изображения могут быть настроены: разрешение, частота кадров, и качество. Установка частоты кадров определяет количество видеоданных, сгенерированных в заданный промежуток времени.

Для потоков видео MPEG-4 и H.264 можно настроить разрешение, скорость передачи и качество.

Установка скорости передачи определяет объем полосы пропускания, необходимый для видеопотока MPEG-4 / H.264.

Более высокие значения генерируют больше видеоданных каждую секунду, переводя их в более плавное видео и более точное представление поля зрения. Более высокое значение также преобразуется в более крупные размеры архивных файлов.

Частота кадров

По мере повышения качества изображения и частоты кадров повышаются также и требования к пропускной способности. Выбранная частота кадров должна соответствовать требованиям наблюдения, но она не должна быть выше требуемой и должна быть тщательно рассмотрена, так как частота кадров влияет как на пропускную способность, так и на требования к хранению.

Движущиеся изображения записываются со скоростью 24 кадра в секунду (fps).

Человеческий глаз / мозг видит изображения, захваченные с частотой 24 кадра в секунду в качестве движения.

Телевизоры используют 25 кадров в секунду (PAL) или 30 кадров в секунду (NTSC), как и аналоговые видеокамеры. Эти полные скорости движения не нужны для всех типов видеонаблюдения, и в большинстве случаев достаточно 12-15 кадров в секунду.

Ниже приведены некоторые отраслевые рекомендации:

  • Кассовый аппарат, кассовые станции – от 12 до 15 кадров в секунду
  • Школьные или офисные коридоры -5 кадр/с
  • Парковочные места, камеры движения, обзорные сцены – от 1 до 3 кадров в секунду
  • Спортивные стадионы в несезонные дни – менее 1 кадра в секунду

Движение в отношении размещения камеры

Если камера находится там, где объект перемещается к камере или вертикально, количество кадров в секунду может быть меньше, чем если объект перемещается из стороны в сторону или горизонтально в поле зрения. Скорость субъекта также рассматривается. Камеры, наблюдающие за бегом или ездой на велосипеде, могут потребовать более высокие частоты кадров, чем человек, идущий.

Прогрессивное сканирование

Аналоговые камеры захватывают изображения с использованием метода чересстрочной развертки, чередуются нечетные и четные линии сканирования. Между сканированием нечетных и четных линий, составляющих все изображение, существует приблизительно 17 мс задержки. Из-за этой небольшой задержки между проходами сканирования, объекты, движущиеся в кадре, могут выглядеть размытыми при неподвижных объектах. Большинство IP-камер используют прогрессивную развертку, которая не подвержена этой проблеме. Изображение с прогрессивной разверткой имеет меньше размытости движения, чем сканированное изображение с чересстрочной разверткой.

Доступ со смартфона

Какое же видеонаблюдение онлайн через интернет без доступа со смартфона? Теперь я вам покажу, как со своего смартфона вы можете смотреть картинку с ваших камер. Покажу на примере смартфона под управлением Android. Для iPhone установка и настройка ПО я думаю будет аналогичной.

Для начала нужно установить бесплатную программу «Novicloud» из магазина Play. Для этого со своего смарфона зайдите в Google Play Market и введите в строке поиска название приложения – “novicloud”

Нажмите кнопку “Установить” и дождитесь окончания загрузки

После установки значок приложения появится на рабочем столе. Запускаем его

В разделе «Личный кабинет» вводим наш логин и пароль, которые мы зарегистрировали в облачном сервисе NoviCloud (см. раздел: )

В разделе «Список устройств» жмем «Добавить»

Вводим данные нашего регистратора – произвольное имя, Cloud ID, логин и пароль (заданные в настройках регистратора) и количество используемых каналов регистратора

Добавится новое устройство. Нажмите на строку из списка устройств

Вуаля! Откроется окно видеотрансляции. Нажатие на «+» открывает другие каналы (камеры) которые вы выберете

Теперь мы можем просмотреть картинку с наших камер в любой точке земного шара, имея только смартфон с подключенным интернетом.

Минимальные требования к устройству, осуществляющему видеонаблюдение

Сам по себе телефон не предназначен для использования в качестве камеры видеонаблюдения, поэтому характеристики устройства должны соответствовать требованиям приложения.

Как сделать камеру лучше? Во-первых, обратите внимание на качество и характеристики камеры смартфона. Чтобы изображение было понятным она должна снимать в относительно нормальном качестве

Это зависит, в первую очередь, от целей использования камеры. Если вы намерены просто снимать окружающие окрестности ради развлечения, то камеры 2 мегапикселей вполне достаточно. То же самое можно сказать о домашней съемке.

Если же цель установки системы – контроль за сохранностью автомобиля на стоянке, находящейся на приличном расстоянии, то камеру ниже 5 мегапикселей можно вообще не брать во внимание, да и такого показателя будет недостаточно

Современные модели уже оснащены функцией веб-камеры и установка специальных приложений на них не требуется. Тогда вопрос как сделать веб-камеру отпадает сам собой.

Что касается операционной системы, то android ниже 4 версии рассматривать так же не стоит. Обновленная операционная система гарантирует осуществление съемки без вылетов и глюков.

Кроме этого, необходимо проверить и другие параметры телефона:

Мощность аккумулятора. Устройству предстоит длительный период непрерывной работы поэтому если батарея разряжена или изношена, то телефон вряд ли будет работать даже от сети.

Соединение с другими устройствами. Проверьте способность смартфона поддерживать связь в ПК для передачи информации. Оцените работу модуля для беспроводного подключения и состояние штекеров и входов для проводного.

Функция автономного видеонаблюдения

Для записи видео без источника электроэнергии необходимо использовать автономные камеры видеонаблюдения. Данные вариации камер обладают рядом значительных преимуществ:

  • Снижение риска кражи на удаленном объекте.
  • Возможность получения уведомления при попытке вторжения на территорию вашей собственности.
  • Автономная работа в случае отключения электропитания.
  • Экономия на электропитании, поскольку для работы такие устройства используют альтернативные источники, такие как солнечная энергия или батарея. Камера продолжит записывать происходящее даже тогда, когда преступники специально обесточат дом перед кражей.
  • Повышенная экологичность за счет альтернативного источника природной энергии.

Если немного разобраться в вопросе, получается, что установка видеонаблюдения на даче — не такая уже и сложная задача. Необходимо произвести тщательный анализ существующих условий и выбрать наиболее оптимальное оборудование.

ДОМАШНЕЕ ВИДЕОНАБЛЮДЕНИЕ СВОИМИ РУКАМИ

Даже имея минимальные технические навыки, домашнее видеонаблюдение можно установить своими руками. Конечно, для работы с IP системами нужны знания в области информационных технологий, но аналоговое видеонаблюдение монтируется и настраивается быстро и просто.

Для этого нам потребуется:

  • выбрать камеры и видеорегистратор;
  • установить все это и подключить;
  • настроить и пользоваться.

Давайте рассмотрим несколько видов систем видеонаблюдения, которые можно самостоятельно установить в домашних условиях. Элементарные вещи описывать, наверное, не стоит. Например, как своими руками закрепить на стене камеру видеонаблюдения, проложить провод и пр

Поэтому предлагаю обратить внимание на менее очевидные для начинающего вещи.

Регистраторы для систем домашнего наблюдения.

Аналоговые видеорегистраторы просты и надежны, конечно, если это не совсем левая модель

Кроме того, обратите внимание на новые AHD технологии — тот же аналог, только с высоким качеством изображения

Теперь, что касается конкретных моделей, которые прошли через мои руки. На основании своего опыта могу выделить линейку оборудования Polyvision, AltСam. Категорически не нравится AxyCam. Подчеркиваю — это мое личное мнение, основанное на опыте установки и эксплуатации.

Более подробно про выбор и настройку этого оборудования можно почитать в разделе видеорегистраторы. Там же описывается настройка регистраторов, кстати, на примере Polyvision.

Выбираем камеру видеонаблюдения.

Поскольку разговор идет про аналоговое видеонаблюдение, то видеокамеры должны быть соответствующего типа. Для домашнего использования волне достаточно разрешения порядка 500 ТВЛ для «классического» аналога или 720р для AHD камер. Про остальное смотрите на странице как выбрать камеру видеонаблюдения.

Кстати, если вы взялись устанавливать дома видеонаблюдение своими руками, то, скорее всего, хотите сделать все как можно дешевле. Предостерегаю от необдуманной экономии и советую посмотреть материал про бюджетное видеонаблюдение для дома.

Кстати, там же можно получить основную информацию какой вид видеонаблюдения лучше подходит для домашней установки в зависимости от конкретных требований к системе.

Главное на что следует обратить внимание — это что вы хотите получить от планируемой к установке системы. Поэтому постоянно повторяю — уделите достаточно времени формулировке технического задания

Без этого не то что своими руками, а даже, прибегнув к услугам монтажной организации, нужного результата можно не получить.

Хотя, если требуется просто следить за объектом и записывать видеоинформацию, то для домашнего видеонаблюдения можно воспользоваться готовым комплектом. Здесь тоже есть свои особенности, которые следует учесть при выборе коробочного набора, но для этого указана предыдущая ссылка.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Изготовление USB удлинителя:

Я взял 18-ти метровый кусок витой пары и оконцевал его разборными USB штекерами «мама» и «папа», купленными в магазине радиотоваров.

Важный момент! Синюю пару проводников сетевого кабеля я пустил на D+ и D-. Почему именно синюю? – Все четыре витые пары жил кабеля имеют разный шаг свивки. Это хорошо заметно, если снять с сетевого UTP кабеля общую оболочку сантиметров на 10 – 15. Так вот, USB удлинитель отлично работал, если сигналы D+ и D- пускать именно по синей или же зеленой паре жил. Если же пустить D+ и D- по оранжевой паре, то USB удлинитель вообще не работал. Коричневая пара работала с перебоями. Вероятно, шаг свивки синей и зеленой пары жил идеально подходит для прохождения высокочастотного сигнала USB (резонанс, импеданс, волновое сопротивление и т.п.).

Какие особенности самостоятельной установки системы видеонаблюдения?

Придя в специализированный магазин, человеку, который обладает минимальными техническими знаниями, сложно будет выбрать подходящую систему наблюдения, так как разнообразие их очень велико, к тому же ее следует укомплектовать так, чтобы она отвечала всем необходимым требованиям.

В нем нужно отобразить построение IP видеонаблюдения максимально подробно, а именно: указать объекты, которые должны быть под контролем, условия работы механизмов, место установки. Также следует рассчитать необходимую длину кабеля и распланировать бюджет. Чем более подробно все это будет указано, тем легче самостоятельно подобрать оборудование и впоследствии осуществить установку IP видеонаблюдения.

На картинке – план расположения механизмов

Благодаря разработанному проекту, можно с легкостью правильно выбрать крепление для монтажа IP видеонаблюдения, а сама организация системы не вызовет затруднений.

Какие основные этапы монтажа комплекса видеоконтроля?

Сначала следует определиться с выбором видеокамеры, ведь она является основным механизмом системы. Выбор устройств стоит осуществлять исходя из поставленных целей и задач

Следующее, на что необходимо обратить внимание, – это видеорегистраторы. То есть устройства, куда будут записываться полученные с видеокамеры данные. Хранение таких записей необходимо, прежде всего, для контроля над объектом в тот момент, когда нет возможности следить за ним в реальном времени, а также для фиксации противоправных действий и дальнейшей идентификации правонарушителя

Хранение таких записей необходимо, прежде всего, для контроля над объектом в тот момент, когда нет возможности следить за ним в реальном времени, а также для фиксации противоправных действий и дальнейшей идентификации правонарушителя.

Одной из особенностей установки регистраторов считается то, что они должны находиться в таких местах, где доступ к ним будет невозможен для третьих лиц, чтобы предотвратить уничтожение записей.

Конечно, кроме покупки видеокамер и регистратора, нужно обеспечить себя монитором для наблюдения в режиме реального времени.

При желании установка IP видеонаблюдения может быть проведена самостоятельно  каждым, даже не выходя из дома. Для этого нужно иметь веб-камеру, системный блок с монитором или ноутбук и USB-удлинитель, длиной не более 5 метров.

Сам процесс монтажа включает такие этапы:

  • Видеокамера закрепляется в нужном месте. Прежде чем ее установить, следует выбрать подходящий угол обзора;
  • Камера подключается к компьютеру с помощью USB-удлинителя;
  • С диска, идущего в комплекте с камерой, загружается программа, посредством которой осуществляется управление механизмом наблюдения;
  • Также можно установить специализированную программу, чтобы все полученные данные автоматически сохранялись на жесткий диск.

Кроме этого, при правильной установке и грамотном подключении к сети оборудования, можно получить возможность удаленного просмотра изображения с другого устройства, что позволяет пользователю из любой точки следить за происходящими событиями на охраняемой территории.

На видео – как настроить ip систему видеонаблюдения своими руками:

Особенности IP видеонаблюдения своими руками

Ниже рассмотрим несколько вариантов монтажа IP камер своими руками. Данные способы будут доступны каждому человеку.

Каждый рассмотренный нами вариант вы сможете установить и использовать самостоятельно.

IP видеонаблюдение на сегодняшний день является наиболее подходящим вариантом. Единственное условие – подключение к интернету. Преимуществом таких систем является отсутствие кабеля, это позволит сэкономить на приобретении провода. IP камеру можно монтировать в любом месте дома или квартиры. Также данные устройства можно установить в подъезде или гараже. Для удаленных объектов данный вариант наблюдения не подходит, поскольку для передачи картинки с камеры на ПК потребуется качественное покрытие сети вай-фай. Это означает, что видеокамеры должны быть размещены на относительно небольшом расстоянии от роутера. При необходимости пользователь всегда может дополнительно приобрести модем, работающий в сетях третьего или четвертого поколения и поддерживающий технологию вай-фай. Также есть еще альтернативный вариант – подключение аналоговых камер. IP видеокамеры способны обеспечивать качественное наблюдение для частных и загородных домов. Они гарантируют детализированную и четкую картинку. Цена набора из одной камеры обычно начинается от двух тысяч рублей.

Проектирование видеонаблюдения

Устанавливая домашнее видеонаблюдение, важно грамотно рассчитать количество нужных составляющих, место и способ их размещения, а еще финансовую часть работы

Описание конфигурации системы видеонаблюдения

Чтобы самостоятельно установить и настроить систему, понадобится определить тип работы, для которой она предназначается. Так, ключевыми составляющими IP-наблюдения являются следующие детали:

  1. IP-камера. Представляет собой самостоятельный прибор, который обрабатывает полученный сигнал и передает его в оцифрованном виде через проводное подключение или посредством беспроводных интерфейсов. Камеру не нужно оснащать видеорегистратором – она ведет запись на съемный носитель или компьютер. Еще устройство поддерживает удаленное управление и настройку через интернет.
  2. Видеорегистратор. Не является главным устройством в системе, но помогает удобно управлять архивом. В отличие от большинства камер, регистратор может работать круглосуточно в течение недели.
  3. Съемный носитель. При ведении записи посредством видеорегистратора обязательно нужно приобрести жесткий диск. В продаже доступны специальные накопители, которые способны записывать информацию в течение нескольких недель.
  4. Кабель. Допускается использование только витой пары.
  5. Разъемы для соединения.
  6. Источники питания – 12 вольт.
  7. Коммутатор или роутер.

Определяем количество зон наблюдения

Чтобы выбрать оптимальное количество зон наблюдения, нужно определить, что обозначает это понятие. Технически, оно указывает на часть участка, которая прослеживается камерами. При этом на одной зоне может размещаться как 1 камера, так и несколько устройств. Их число выбирается заранее, еще до проведения работ по установке.

При желании покрыть максимальную площадь территории, понадобится покупать дорогостоящее оборудование, но иногда такие затраты не являются оправданными.

Ключевыми точками для монтажа камер являются:

  1. Входы и въезды в гараж с автомобилем.
  2. Входные ворота или калитка.
  3. Самые уязвимые к незаконному проникновению места.
  4. Постройки с техникой.
  5. Входы в любые сооружения на участке.

Чтобы упростить задачу с определением количества зон, лучше изучить план участка.

Скрытое видеонаблюдение

Установка камеры скрытого типа интересует многих владельцев загородных домов, которые желают следить за происходящим на территории, оставаясь незаметными для посторонних. Для этого объективы видеокамер устанавливаются в самых непримечательных предметах интерьера, бытовой технике или муляжных изделиях. Но существуют нормы законодательства, которые не разрешают задействовать такие системы.

Полезной деталью скрытого наблюдения является микрофон. Он может пригодиться в тех случаях, если у вас возникнет желание следить за няней или женой.

Выбираем места для установки камер

Обустраивая видеонаблюдение для частного дома, нужно выбрать места, где будут установлены камеры. Разрешается монтировать приборы только на участке при условии, что они охватывают все потенциально опасные места.

Число камер выбирается с учетом личных предпочтений и финансовых возможностей. Если понадобится следить за периметром, то достаточно разместить устройства по углам дома, а с целью обеспечения общего обзора нужно установить камеры на столбе.

Для отслеживания происходящего по периметру участка используются камеры с небольшим углом обзора, которые фиксируются на опорных столбах или других высоких конструкциях

Составляя план установки, важно учитывать наличие объектов, препятствующих нормальной съемке. В их числе хозяйственные постройки, деревья, столбы и т.д

Чтобы наблюдать за входами, лучше использовать приборы с высоким разрешением. Так IP-камера для входной двери может иметь форму глазка, а для входа в участок – видеодомофона.

Обязательным критерием выбора является поддержка функции ночной съемки.

Что еще понадобится, кроме камеры

Аналоговое или проводное видеонаблюдение имеет стандартный набор. Необходимы видеокамеры (если их несколько), регистратор с количеством каналов, соответствующим количеству камер, кабель или витая пара, а также блок питания.

Видеорегистратор нужен для того, чтобы организовывать видеозапись, иметь доступ к архивам, а также иметь возможность настраивать интерфейс под свои потребности. К нему необходим дополнительно жёсткий диск для хранения видео.

В качестве сервера может выступать обычный домашний ПК, соответственно, именно он будет хранить полученную информацию на свой жёсткий диск.

Надежное видеонаблюдение своими руками быстро и недорого

Основной проблемой при установке видеонаблюдения является высокая стоимость услуг. Зачастую работа по монтажу и подбору оказывается намного дороже, чем указывали заранее продавцы. Нюанс скрывается под тонной поучительных правил по поводу выполнения работы по монтажу.

Что такое система видеонаблюдения

В продаже имеется много вариантов комплектов системы видеонаблюдения, каждый из которых отличается качеством съемки и передачи данных, функциональными возможностями и даже степенью скрытности, что бывает немаловажно в особых ситуациях. Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

  • IP видеонаблюдение, монтированное своими руками, является самым популярным, даже, несмотря на более высокую цену по сравнению с аналоговыми.
  • AV системы видеоконтроля. Все еще остаются востребованными, в тому же производители не перестают совершенствовать эту технологию. Использование аналоговых камер приводит к усложнению вспомогательных систем.
  • Комбинированные комплексы. Они могут состоять как из AV, так и с IP камер. Такая система усложняется, но может быть применена, если в наличии уже имеются камеры того и другого типов.

Если еще нет комплекта камер, то для системы видеонаблюдения лучше выбирать именно IP-устройства видео-захвата. Это современная цифровая система, которая позволяет контролировать обстановку онлайн через интернет.

Чего нельзя сказать о более старых, но еще актуальных AV камерах с отдельными видеорегистраторами и объемными жесткими дисками. С применением дорогостоящего вспомогательного оборудования их также можно использовать, но стоимость в итоге окажется выше.

Использование именно IP-камер упрощается тем, что для создания системы необходимы автономные компоненты, а не связанные в единую отдельную сеть. Используемые камеры через роутер подключаются к сети Интернет и передают данные в режиме онлайн. Видео можно просмотреть, находясь в любой точке планеты с хорошим доступом во всемирную паутину.

Упрощенно описание IP-видеонаблюдения будет выглядеть следующим образом:

Приобретается IP-камера

Важно знать, что они бывают нескольких типов в зависимости от реализованной технологии.
Для подключения используется WiFi или кабельная линия – витая пара UTP/FTP.
Для входа в меню камеры используется браузер с любого устройства, доступ осуществляется через IP-адрес камер. На каждом устройстве он будет индивидуальный, что облегчает процесс переключения контролируемыми локациями.
